25GHz帯小電力データ通信装置 NTG-2502

  • ワイヤレスIPネットワーク
  • ワイヤレスIPネットワーク(FWA)
  • ネットワーク構成機器
  • 防災情報システム・ネットワーク

免許不要で無線ネットワークを簡単に構築
無線伝送速度240Mbps の大容量高速データ通信

25g_toppage02

特長

NTG-2502は、最大240Mbps の超高速データ通信を実現する25GHz 帯小電力データ通信装置です。
免許不要で通信費もかからないため、無線ネットワークを手軽に構築可能です。高品質なIP 無線ネットワークを実現する「ダイナミックTDD 機能」「適応変調機能」「QoS 機能」を搭載しており、HD カメラ画像伝送、ビル間通信、イベント臨時回線、災害時臨時回線、IP イントラネットワーク構築など、さまざまなシーンでご利用いただけます。
60GHz 帯と比較して減衰に強く、2.4GHz 帯無線LAN のように複数機器の混信による接続干渉をうけることもないため、安定した通信が期待できます。



25g_icons01





超高速伝送 最大240Mbps

  • 無線伝送速度最大240Mbps(実スループット 180Mbps)
  • ギガビットイーサネットに対応で、通信速度片方向100Mbps 以上

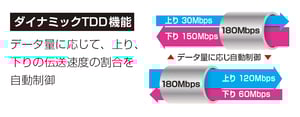

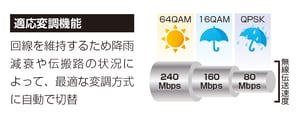

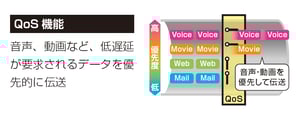

  • 「ダイナミックTDD 機能」「適応変調機能」「QoS 機能」



25g_TDD25g_tekiouhencho25g_QoS

優れた耐環境性能

  • 保護等級IP67 の防水性能
  • 撥水塗装により、水膜による電波減衰を大幅軽減し、雪の付着も防止(オプション)
  • 沿岸、工場地帯など塩害地域での設置を可能にする、耐重塩害塗装にも対応(オプション)



強固なセキュリティ

  • Camellia(128bit)*により暗号化した強力なセキュリティ
  • SNMP v3 に対応しており、セキュアなネットワーク監視が可能

    *Camellia は、日本電信電話株式会社と三菱電機株式会社の登録商標です。



簡単な設置を実現

  • WEB ブラウザでの装置の設定により、スピーディにネットワークを構築
  • パソコンで受信レベルの確認や音によるアンテナ調整が可能
  • 無線局免許、無線従事者免許不要



システム構成・伝送距離

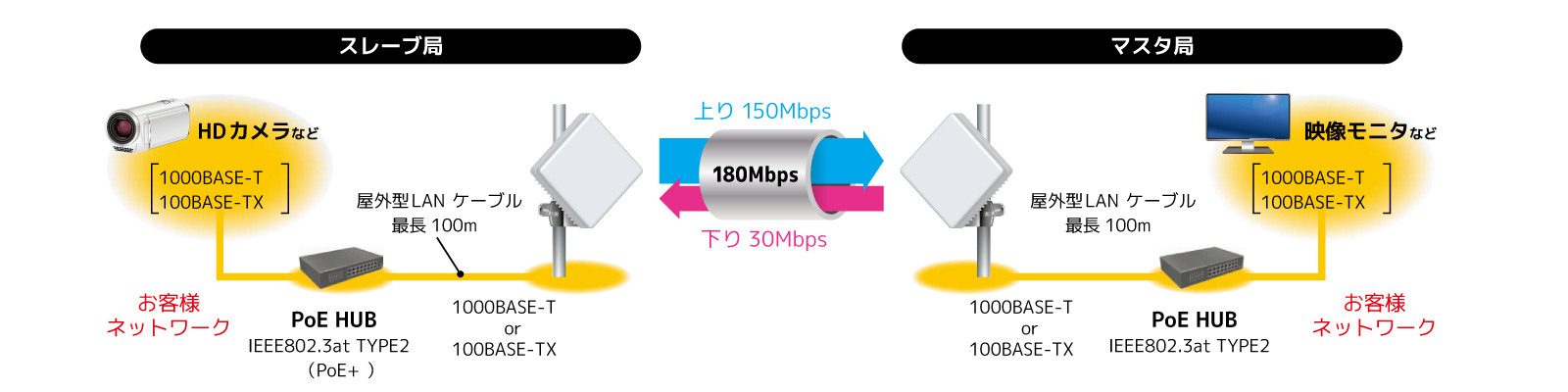

システム構成例

25g_system02

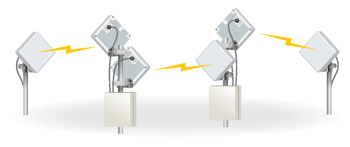

接続構成例:カスケード接続(多段接続)25g_setuzokurei

■ NTG-2502 をカスケード接続し、伝送距離を延長可能
■ 1対向では見通しが利かず、伝送できない傾斜地やビル影などでも伝送可能

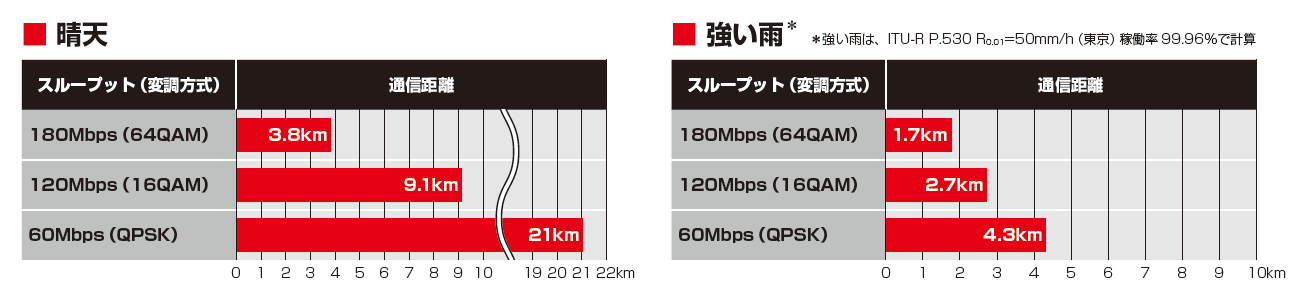

通信距離

25g_tushinkyori

通信距離
変調方式 64QAM 16QAM QPSK
スループット 180Mbps 120Mbps 60Mbps
晴天 3.8km 9.1km 21km
強い雨* 1.7km 2.7km 4.3km

*強い雨は、ITU-R P.530 R0.01=50mm/h(東京)稼働率99.96%で計算





工場内ネットワークとして

img-product-ntg2501_03有線を敷設できない場所に工場内のLAN通信や画像監視システムなどのイントラネット構築が容易。



災害時の臨時回線として

img-product-ntg2501_04有線を敷設できない場所に工場内のLAN通信や画像監視システムなどのイントラネット構築が容易。





線路、道路、河川横断に

線路、道路、河川横断に

専用線が不要
専用線が不要なため、有線と比較し工事コストの削減が可能。

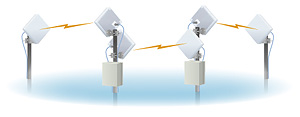

カスケード接続(多段接続)

カスケード接続(多段接続)

NTG-2502をカスケード接続し、伝送距離を延長可能。
1対向では見通しが利かず、伝送できない傾斜地やビル影などでも伝送可能。

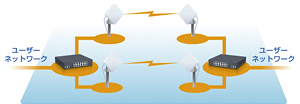

バルク接続

バルク接続

リンクアグリケーションに対応したHUBを併用することで、大量のデータ伝送が可能。
有線回線のバックアップ回線として利用可能。







専用ツール

スピーディに、より確実に無線ネットワーク構築をサポートする専用ツール

マネジメントツール25g_management_tool2

WEB ブラウザ上で受信レベルを表示します。また、受信レベルの強弱を音でも確認できます。

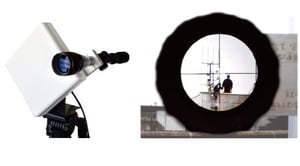

方向調整治具(オプション)25g_scoop

最大倍率9倍のスコープタイプの方向調整治具を使用することで、装置の電源を入れることなく、スピーディに方向調整ができます。



受信電力モニタ端子

受信レベルをお手持ちの汎用テスタで確認できます。NTG-2502 本体とテスタは、方向調整用受信モニタケーブル(オプション)で接続します。受信電力モニタ端子は、受信レベルを電圧に変換して出力します。



臨時回線構築パック(オプション)可搬トランクセット25g_bag

防水性、耐久性に優れたプラスチック製防水ハードケース内に、臨時回線の構築に必要なすべての機材を収納したNTG-2502 専用可搬トランクセットです。
小型軽量のため可搬性に優れており、必要時にすぐに持ち出しできます。また、特殊なスキルは不要です。約30 分で臨時回線を構築できます。



優れた施工性

付属の六角棒レンチ1本で組み立てが可能です。また、専用の方向調整治具を使うことで、スピーディでより確実に無線ネットワーク構築が可能です。

厳しい耐久性規格に適合したトランク

IP67(日本工業規格)はもとより、アメリカ国防総省制定MIL 規格(MIL-STD-810F/810G)などに適合した防水性、耐衝撃性に優れたトランクです。運搬時の負担を軽減するプラスチック製防水ハードケースを採用しています。25g_options



仕様・外形図

仕様

項目 NTG-2502
無線周波数 24.77-25.23 GHz
利用可能CH数 広帯域動作モード 20ch
狭帯域動作モード 23ch
通信方式 TDD
システム構成 Point-to-Point
変調方式 64QAM/16QAM/QPSK
送信出力 3mW(最大)
無線区間伝送速度 ・広帯域動作モード:240/160/80Mbps(適応変調)
・狭帯域動作モード:150/100/50Mbps(適応変調)
スループット ・広帯域動作モード 180/120/60Mbps
・狭帯域動作モード 108/72/36Mbps
TDD比率 自動制御/固定
QoS機能 優先制御(8クラス)
装置監視機能 WEBサーバ実装/SNMP機能
インタフェース 10/100/1000BASE-T*1
給電方式 IEEE802.3at TYPE2(PoE+)
装置構成 無線装置・取付金具
消費電力 25.5 W以下
使用温度範囲 -33 ℃~+50 ℃
防水 IP67
装置外形サイズ 190.2 ± 0.3(W) X 190.2 ± 0.3(H) X 72.5 ± 0.6(D) mm
質量 無線装置 : 2.55kg以下
取付金具 : 約0.5kg

 *1:Auto MDI/MDI-X 対応





装置構成

■ NTG-2502 本体
■ 取付金具(貫通型、耐風速90m/s(非破壊)、60m/s(通信可能))
● 給電用のPoE HUB またはPoE インジェクターについてはお客様にてご準備願います。
● 防鳥対策・環境色対応ご希望のお客様については別途ご相談とさせていただきます。

オプション

■ 方向調整治具
■ 方向調整用受信モニタケーブル
■ 可搬トランクセット
■ 撥水塗装
■ 三脚
■ 三脚ケース
■ 三脚取付用金具
■ 耐重塩害塗装

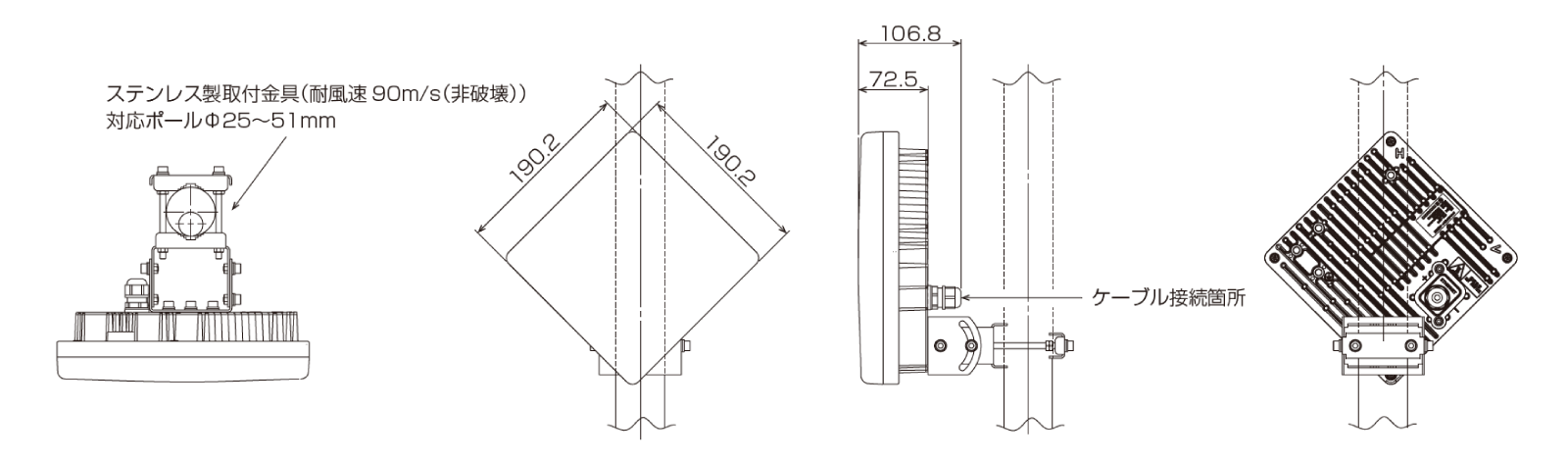

外形寸法図

25g_dimentions

取扱説明書 ダウンロード

下の表よりファイル名をクリックし、ダウンロードして下さい。

項目 版数 ファイル名 ファイル
形式
ファイル
サイズ
登録日
取扱説明書 1.0 2502_manual_1-0.pdf PDF 5.3MByte 2024年10月4日
マネジメントツール
取扱説明書
1.0 2502_MT_manual_1-0.pdf PDF 4.9MByte 2024年10月4日
簡易マニュアル 1.0 2502_quickreference_1-0.pdf PDF 1.6MByte 2024年10月4日


ソフトウェア ダウンロード

下の表よりファイル名をクリックし、ダウンロードして下さい。

項目 版数 ファイル名 ファイル
形式
ファイル
サイズ
登録日
装置ソフトウェア(ダウンロード後、解凍して下さい) 1.00 2502_Ver1-00.7z ZIP 8.49Mbyte 2024年10月4日
MIB定義書とMIBファイル 1.0 2502_MIB_1-0.7z ZIP 0.87Mbyte 2024年10月4日

装置ソフトウェアのバージョンアップに関して

装置ソフトウェアをパソコンにダウンロードした後に解凍します。MT(マネジメントツール)のソフトウェアダウンロード機能により、装置のソフトウェアをバージョンアップして下さい。

装置のソフトウェアのバージョンアップ手順については、マネジメントツール取扱説明書の「ソフトウェアダウンロード」の説明に従い行って下さい。

お客様が装置のソフトウェアのバージョンアップを行う場合は、下記の「装置ソフトウェアのバージョンアップに関するご注意」をよくお読み下さい。

装置ソフトウェアのバージョンアップに関するご注意

  • 装置のソフトウェアのバージョンアップ作業は、お客様の責任において行ってください。
  • 装置のソフトウェアバージョンアップ中は、故障の原因になりますので、絶対に無線装置の電源を切らないで下さい。
  • 不測の事故(作業中の停電等)によってソフトウェアのバージョンアップ作業が失敗し、装置が正常に動作しなくなった場合は、故障修理の対象となります。

装置ソフトウェア

Ver.1.00 — 2024年10月4日初版。

MIB定義書とMIBファイル

Ver.1.0 — 2024年10月4日初版。
