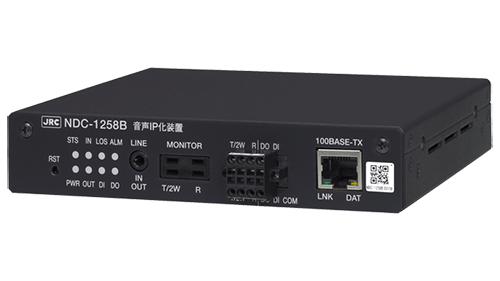

電話回線相当の⾳声周波数帯域信号をIPパケットに変換・伝送する⾳声IP化装置
- 2W / 4W専⽤線を完全にエミュレーション
- 有線電話と同⼀の⾳質を再現
- 伝送帯域の効率化
- IPマルチキャスト通信に対応
概要
⾳声IP化装置は、電話回線相当の⾳声周波数帯域信号を IPパケットに変換し、伝送する装置です。
⾳声信号⼊⼒および出⼒を各1ポート持ち、IPユニキャストによる1対1通信、または IP マルチキャストによる1対 N通信ができます。
2W / 4W 専⽤線をIP ネットワーク上に仮想的に構築できます。
特長
2W / 4W専⽤線を完全にエミュレーション
クロック同期技術により2W/4W専⽤線をIP ネットワーク上で完全にエミュレーションします。
これにより、⾳声通話のほか、モデムを接続したデータ通信ができます。
有線電話と同⼀の⾳質
ITU-T G.711(μ-LAW)符号化により、有線電話と同⼀の⾳質を再現します。(伝送特性 ITU-T G.712 準拠)
伝送帯域の節約
ITU-T G.726(32 kbps / 16 kbps)符号化機能、および、無⾳検出機能を実装しているので、伝送帯域を効率的に使⽤することができます。
IPマルチキャスト通信に対応
IPユニキャストによる1対1の双方向通信、およびIPマルチキャストによる1対Nの一斉同報通信に対応しています。
無線機制御に対応
接点⼊出⼒を各1点実装し、テレメータ等の無線機制御(プレス / スケルチ)に対応しています。
アラーム接点出⼒インターフェース
アラーム接点出⼒を1点実装し、装置異常や通信異常を検出できます。

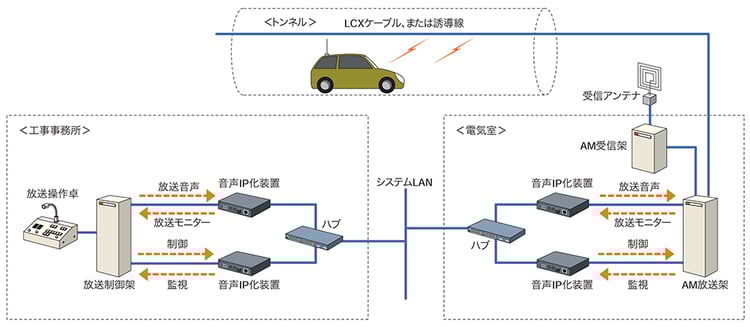

システム構成例

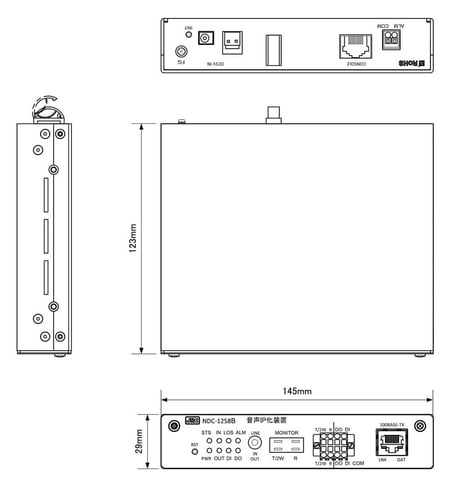

外形寸法図
単位:mm
仕様
項目 | 仕様 | |||||
---|---|---|---|---|---|---|
基本仕様 | ||||||
入力電圧範囲 | DC + 5 V ± 5% (本体) AC100 V ~ AC240 V ± 10% 50/60 Hz (付属 ACアダプタ使用時) |
|||||
消費電力 | DC + 5 V 2.5W 以下 AC100 V 6VA 以下 (付属 ACアダプタ使用時) |
|||||
動作温湿度範囲 | 温度: -10 ~ 50 ℃ (低温起動を除く)、 湿度: 95 %以下 (結露なきこと) | |||||
外形寸法 | 29(高)×145(幅)×123(奥行) mm (突起部含まず) | |||||
質量 | 0.4 kg 以下 | |||||
EMI 規格 | VCCI クラスA | |||||
保守用コンソールポート | RS-232C × 1 ポート (RJ-45 コネクター) | |||||
LAN インターフェース | ||||||
ポート数 | 1ポート | |||||
コネクター形状 | RJ-45 | |||||
Ethernet 規格 | 10BASE-T / 100BASE-TX Auto MDI / MDI-X、オートネゴシエーション機能有り | |||||
通信プロトコル | IPv4、 TCP、 UDP、 RTP、 HTTP、 FTP、 Telnet、 SNMP、 SNTP、IGMPv2 (IPマルチキャスト対応) | |||||
2W / 4W 専用線インターフェース | ||||||
ポート数, 保守 | 1ポート、モニター端子×1 | |||||
専用線インターフェース | 回線種別:2 W / 4 W専用線 コネクター形状:ねじなし端子台 入出力インピーダンス:600 Ω ± 20% 入出力レベル:-30 dBm ~ 0 dBm / -30 dBm ~ +3 dBm (設定による) |
|||||
符号化形式 | ITU-T G.711 μ-LAW (64kbps)、ITU-T G.726(32kbps、16kbps) | |||||
周波数帯域 | 300 ~ 3400 Hz | |||||
伝送特性 | ITU-T G.712 準拠 | |||||
オーディオインターフェース | ||||||
ラインインターフェース | ポート数:入力1 出力1、コネクター形状:3.5 φミニジャック、入力インピーダンス:47 k Ω ± 20%、 出力インピーダンス:1 k Ω ± 20%、入力レベル:57 ~ 1750m V、出力レベル:25~770m V |
|||||
接点インターフェース | ||||||
入出力点数 | 接点入力 1点、接点出力 1点、アラーム接点出力 1点 | |||||
コネクター形状 | ねじなし端子台 | |||||
接点入力 | 最大印加電圧:DC + 5 V、 ON 電流:3.8 mA typ、 入力ライン抵抗:500 Ω以下、 入力レベル:論理 0-オープン / 3~5 V 0.5 mA 以下 論理 1-ショート / 0~2 V 2 mA 以上 |
|||||
接点出力 | 無電圧メーク接点、 接点容量:DC60 V 200 mA 以内 / AC42 V 141 mA rms 以内、 出力レベル:論理 0-オープン、 論理 1-ショート/4 Ω以下 |
|||||
アラーム接点出力 | 無電圧ブレーク接点、接点容量:DC60 V 200 mA 以内 出力レベル:論理 0-ショート / 2.5 Ω以下、論理 1-オープン |
