HD対応H.264エンコーダー/デコーダー　NDC-1680

  • ネットワーク構成機器
  • 防災情報システム・ネットワーク

IPネットワークへのリアルタイム映像配信ができる
HD対応H.264エンコーダー/デコーダー

NDC-1680
  • H.264/AVCとJPEGの2種類の映像圧縮方式に対応
  • エンコーダー、デコーダーの選択が可能
  • 文字、日時インポーズ機能

概要

本コーデック装置は、HD画質に対応したH.264/JPEG の2種類の映像圧縮方式に対応し、IPネットワークへのリアルタイム映像配信ができます。
映像用インターフェースとして、HD-SDIおよびNTSCを装備しているほか、エンコーダー/デコーダーの切替えなど、柔軟なシステム構成を実現します。

特長

H.264/AVCとJPEGの2種類の映像圧縮方式に対応

高効率の映像圧縮方式H.264/AVCと、静止画圧縮方式のJPEGの両方に対応しています。
H.264/AVCとJPEGのデュアル動作もできます。

エンコーダー、デコーダーの選択が可能

同一装置でエンコーダー/デコーダーの切り替え選択や伝送帯域、画面サイズ、フレームレート、IPマルチキャスト配信など様々な設定ができます。監視用途などの柔軟なシステムが構成できます。

文字、日時インポーズ機能

映像上に文字や日時をインポーズできます。インポーズ内容を自在に設定することができます。エンコーダー側のみで設定できます。

赤外線リモコンで操作が可能

デコーダーの受信エンコーダー切り替えなどが、赤外線リモコンから操作できます。

接点入出力とカメラ制御IFを標準実装

接点による監視・制御やカメラ制御インターフェースにより、雲台付きカメラの制御ができます。

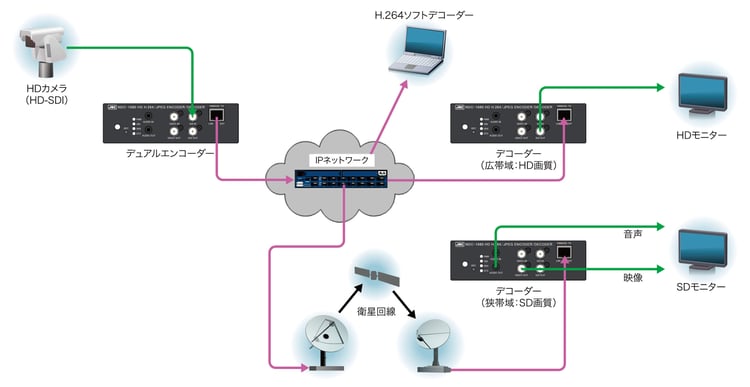

構成例

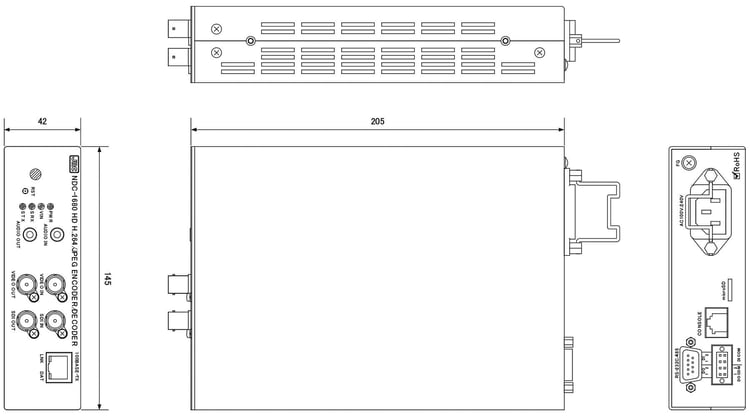

外形寸法図

単位：mm

仕様

項目 仕様
基本仕様
入力電圧範囲 AC100 V～AC240 V±10 % 50/60 Hz
消費電力 AC100 V 20 VA 以下
動作温湿度範囲 温度： -10～50 ℃ （低温起動を除く）、 湿度： 93 ％以下 （結露なきこと）
外形寸法 42（高）×145（幅）×205（奥行） mm （突起部含まず）
質量 1 kg 以下
保守用コンソールポート RS-232C×1 ポート （RJ-45 コネクター）
LAN インターフェース
ポート数 1ポート
コネクター形状 RJ-45
Ethernet 規格 10BASE-T/100BASE-TX Auto MDI/MDI-X、オートネゴシエーション機能有り
通信プロトコル IPv4、 TCP、 UDP、 RTP、 HTTP、 FTP、 Telnet、 SNMP、 SNTP、 IGMPv2 （IP マルチキャスト対応）
映像インターフェース
映像インターフェース HD-SDI（HD-SDI/SD-SDI対応） 入力1ポート、出力1ポート
音声エンベデット対応（48 kHzサンプリング時のみ）
NTSC（BNC） 入力1ポート、出力1ポート
音声インターフェース
音声インターフェース アナログ不平衡（3.5 Φステレオミニジャック）
ポート数：入力 1 出力1
カメラインターフェース
シリアルインターフェース RS-232C/RS-485（D-sub9オス） いずれかのみ使用可能
接点インターフェース
接点入力 最大印加電圧：DC+5 V、 ON 電流：3.8 mA typ、 入力ライン抵抗：500 Ω以下、
入力レベル：論理 0-オープン/3～5 V 0.5 mA 以下 論理 1-ショート/0～2 V 2 mA 以上
接点出力 無電圧メーク接点、 接点容量：DC60 V 200 mA 以内/AC42 V 141 mA rms 以内、
出力レベル：論理 0-オープン、 論理 1-ショート/2.5 Ω以下
その他インターフェース
赤外線受光部 1ポート 制御用に使用
SDカードインターフェース microSD 32 GB（SDXC未対応） 1ポート
H.264エンコーダー/デコーダー
映像圧縮 仕様 H.264/AVC（ISO/IEC14496-10） HP@L4、MP@L4、BP@L3
（フレーム構成 エンコーダー：I、P、デコーダー：I、B、P）
映像圧縮 符号化レート VBR/CBR 64 kbps～12 Mbps程度
画像サイズ/フレームレート HD（1920×1080）、HD（1280×720）、D1（720×480）、VGA（640×480）、Half-D1（352×480）、CIF（352×288） / 1、2、5、10、15、30 fps
音声圧縮 仕様 MPEG2 AAC（ISO/IEC13818-7/14496-3） Low Complexity Advanced Audio Coding
音声符号化レート 16 kbps～384 kbps/ステレオ サンプリング周波数：8kHz～48kHz
多重化方式 MPEG2 SYSTEM（ISO/IEC 13818-1） Transport Stream
その他 文字インポーズ機能（エンコーダーのみ）
JPEGエンコーダー/デコーダー
映像圧縮 仕様 JPEG（ISO/IEC 10918、ITU-T T.81）
画像サイズ/フレームレート HD（1920×1080）、HD（1280×720）、D1（720×480）、VGA（640×480）、Half-D1（352×480）、CIF（352×288） / 1、2、5、10、15、30 fps
配信プロトコル スナップショット/プッシュプル/ストリーミング方式のいずれか
その他 文字インポーズ機能（エンコーダーのみ）
