18 GHz帯周波数を利用した通信システムで
低コストでのネットワークの構築が可能なFWA無線装置

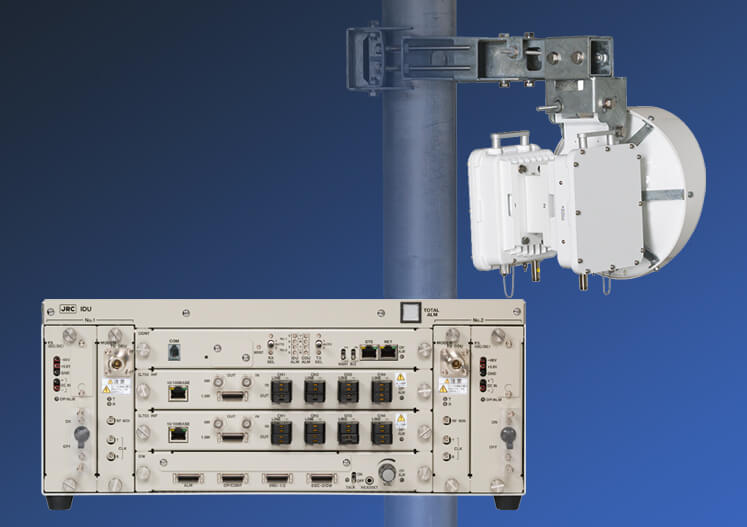

18GHz帯 FWA無線装置(JUK-ZERO シリーズ)
  • IDU+ODUの分離構成により、設置が容易
  • 二重化構成により耐障害性アップ
  • フレキシブルなインターフェース
  • 多彩なオプション機能

はじめに

18GHz帯FWA(Fixed Wireless Access)無線装置とは?

従来の公共業務用固定無線通信システムで必要であった大規模な鉄塔を不要とし、小規模な建物にも設置可能な18GHz帯周波数を利用した通信システムです。比較的短期間に低コストで地域内のネットワークの構築等が可能です。

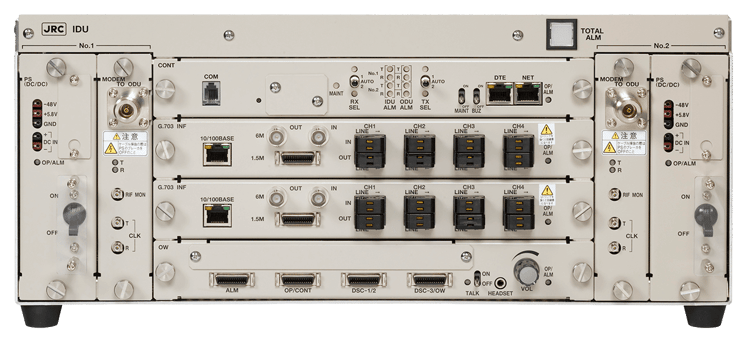

室内装置(IDU)

屋外装置(ODU)

屋外装置(ODU)
現用のみ構成時

屋外装置(ODU)

屋外装置(ODU)
現用・予備構成

特長

IDU+ODUの分離構成により、設置が容易

本装置は、室内装置(IDU)、屋外装置(ODU)で構成されています。 IDUとODU間は同軸ケーブルで接続するため、導波管などの敷設工事が不要となり、設置が容易です。

二重化構成により耐障害性アップ

室内装置(IDU)の電源部、変復調部ならびに、屋外装置(ODU)の送受信部を二重化して現用予備方式にすることで、障害発生時は自動的に正常な系に切替を行い、通信回線を保持します。

フレキシブルなインターフェース

STMインターフェース(1.5 Mbps / 6.3 Mbps)ならびに、端末インターフェース(64 kbps X.21 / 4 W)の2種類を組合せ自由で2枚まで実装可能です。いずれもIPインターフェースを標準搭載しており、システムのIP化にもスムーズに対応します。

多彩なオプション機能

接点信号中継

監視・制御に用いる接点信号の中継が可能です(入力24接点/出力24接点)。 端末局に被遠方監視制御装置を設置することなく、上位局(統制局 中継局)の遠方監視制御装置で一括収集ができます。

SNMP(Simple Network Management Protocol)対応

SNMPによる監視・制御に対応し(プライベートMIB)、他のネットワーク機器と合わせて統合監視制御ネットワークが構築可能です。

適応変調機能(106 Mbp仕様のみ)

回線状況が良好な時は64 QAM変調を行い、突発的な豪雨等の気象変動によリ回線状態が劣化したときは変調方式を4PSKに変更し、回線マージンを確保することにより回線断を回避することが可能です。

ATPC(Automatic Transmit Power Control)機能(106 Mbps仕様以外)

突発的な豪雨等の気象変動により、相手局にて受信入カレベルが低下した場合、送信出力を自動補正(出力up)し、回線マージンを確保することにより回線断を回避することが可能です。

専用メンテナンスソフト

専用メンテナンスソフトをインストールした端末(PC)をRS-232C接続またはLAN接続することで、通常の遠隔監視制御(障害監視 号機切替)に加え、送信出力・受信入力・電源電圧等のモニター、障害履歴の収集が可能です。

システム応用例

システム応用例

外形寸法図

単位:mm

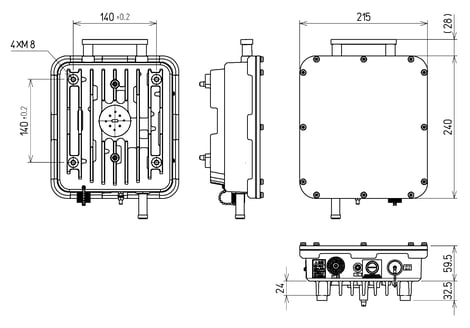

屋外装置(現用のみ構成時)

屋外装置(現用のみ構成時)
質量 : 6 Kg以下

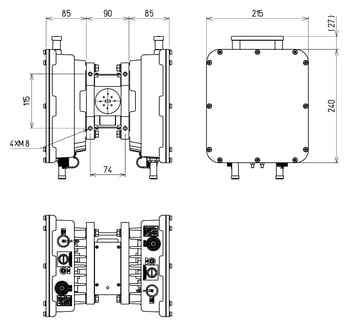

屋外装置(現用・予備構成)

屋外装置(現用・予備構成)
質量 : 15 Kg以下

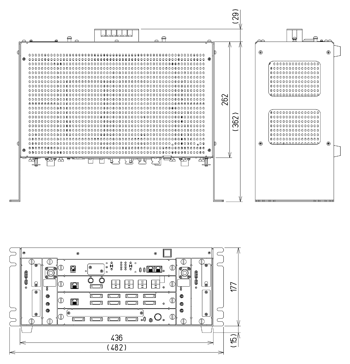

室内装置

室内装置
質量 : 12 Kg以下

仕様

項目 諸元
周波数帯域 18GHz帯(17.70 ~ 19.70 GHz)
伝送容量 6 Mbps 13 Mbps 26 Mbps 106 Mbps
変調方式 D4PSK 16QAM 64QAM
最大送信出力 0.25 W(+24.0 dBm)
(ATPC併用時)
0.2 W(+23.0 dBm)
(ATPC併用時)
0.1 W(+20.0 dBm)
システム構成 現用のみ構成/現用・予備構成
インターフェース G.703(1.544Mbps/6.312Mbps)、X.21(64kbps)、4W(SS・SR)、10BASE-T/100BASE-TX
IDU~ODU間ケーブル長 8D-FBケーブルにて300m
空中線種別 30cmφ/60cmφ/120cmφ
電源電圧 DC-24V / DC-48V / AC 100V
消費電力 DC入力:70 W以下 /AC入力:120 VA以下(現用のみ構成時)
DC入力:100 W以下 / AC入力:150 VA以下(現用・予備構成時)
環境条件 屋外装置(ODU)周囲温度 -30 ℃ ~ +50 ℃、相対温度 30 % ~ 90 %
室内装置(IDU)周囲温度 -10 ℃ ~ +50 ℃、相対温度 30 % ~ 90 %
