6.5GHz/7.5GHz/12GHz帯 IP対応多重無線装置（簡易型）コンパクトリンクJUK-0665/0675/0612

  • コンパクトリンク
  • ネットワーク構成機器
  • 防災情報システム・ネットワーク

室内装置と屋外装置の分離構成により、防災無線システムなど
自営通信網のアプローチ回線、中継回線を低コストで構築可能

JUK-0665/0675/0612
  • IDU＋ODUの分離構成により、設置が容易
  • 二重化構成により耐障害性アップ
  • フレキシブルなインターフェース
  • 多彩なオプション機能

はじめに

コンパクトリンクとは？

JUK-0665 / 0675 / 0612 コンパクトリンクは、6.5 GHz / 7.5 GHz / 12 GHz 帯 4 PSK 変調方式の簡易型多重無線装置です。

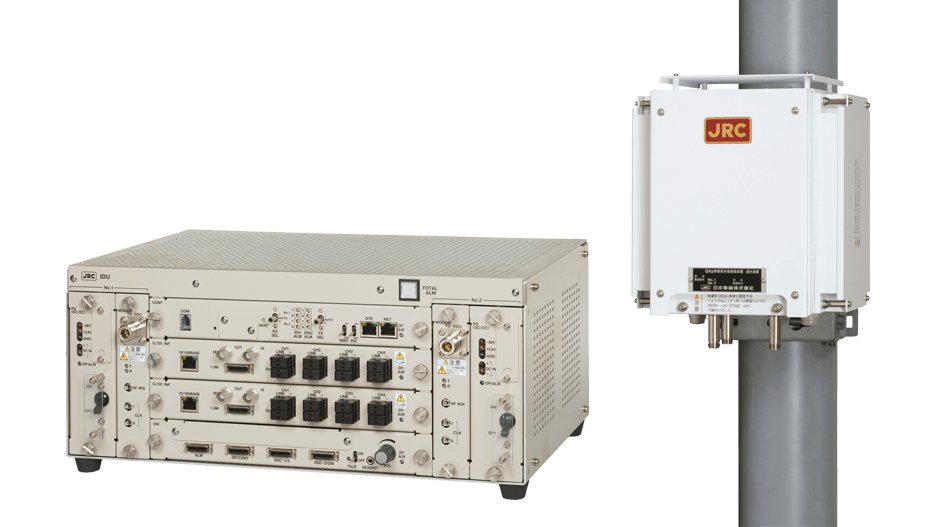

本無線装置は、端末インターフェース（X.21 / 4W） の実装や、室内装置（IDU）と屋外装置（ODU）の分離構成により、設置が容易で自営通信網のアプローチ回線、中継回線を低コストで構築できます。

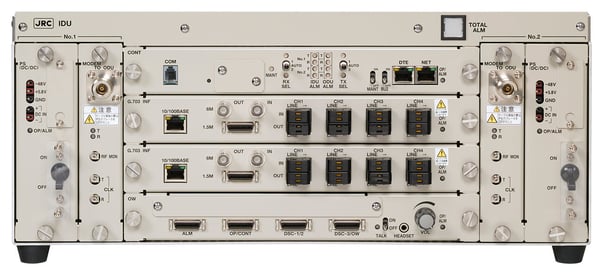

室内装置（IDU）

室内装置（IDU）

屋外装置（ODU）

屋外装置（ODU）

特長

IDU＋ODUの分離構成により、設置が容易

送受信部をODUとして屋外設置することで、無線室からアンテナまでの導波管敷設が不要となり、設置工事が容易です。IDU～ODU間の接続は同軸ケーブルとなります（80-FBケーブルで300 m）。IDUは19インチラックに実装可能（EIA 4U 相当）。

二重化構成により耐障害性アップ

室内装置（IDU）の電源部、変復調部ならびに、屋外装置（ODU）の送受信部を二重化して現用予備方式にすることで、障害発生時は自動的に正常な系に切替を行い、通信回線を保持します。

フレキシブルなインターフェース

G.703インターフェース（1.5 Mbps / 6.3 Mbps）ならびに、端末インターフェース（64 kbps X.21 / 4W）の2種類を組合せ自由で2枚まで実装可能です。いずれもIPインターフェースを標準搭載しており、システムのIP化への移行にもスムーズに対応します。

多彩なオプション機能

接点信号中継能

監視・制御に用いる接点信号の中継が可能です（入力24接点／出力24接点）。 端末局に被遠方監視制御装置を設置することなく、上位局（統制局 中継局）の遠方監視制御装置で一括収集ができます。

SNMP（Simple Network Management Protocol）対応

SNMPによる監視・制御に対応し（プライベートMIB)、他のネットワーク機器と合わせて統合監視制御ネットワークが構築可能です。

専用メンテナンスソフト

専用メンテナンスソフトをインストールした端末（PC）をRS-232C接続またはLAN接続することで、通常の遠隔監視制御（障害監視 号機切替）に加え、送信出力・受信入力・電源電圧等のモニター、障害履歴の収集が可能です。

システム応用例

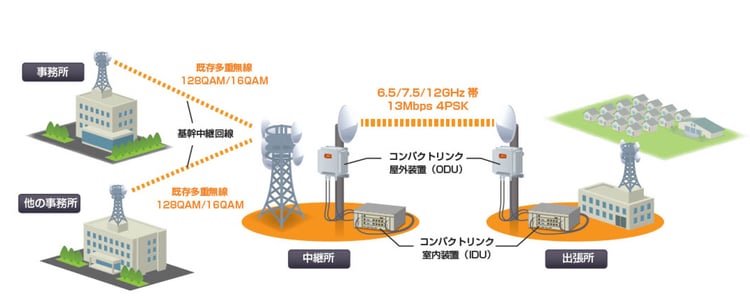

システム応用例

外形寸法図

単位：mm

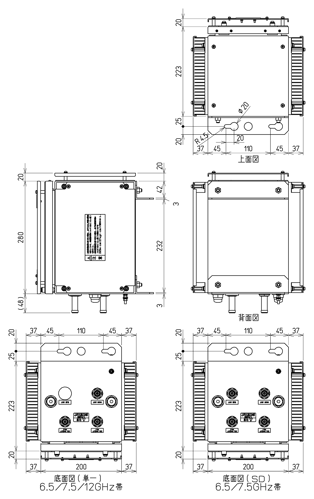

屋外装置

屋外装置
質量 ： 20 Kg以下

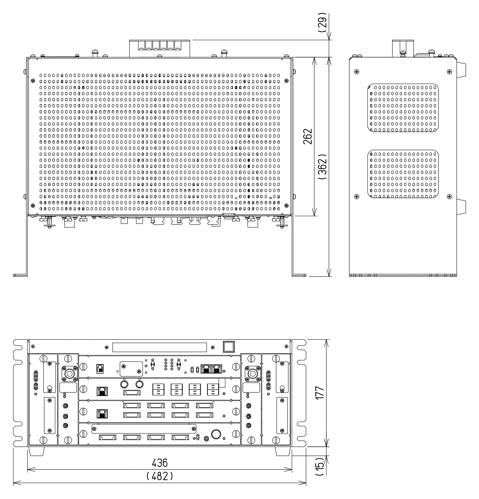

室内装置

室内装置
質量 ： 12 Kg以下

仕様

項目 JUK-0665 JUK-0675 JUK-0612
無線周波数帯 6570 ～ 6870 MHz 7425 ～7750 MHz 12.2 ～ 12.5 GHz
伝送容量 6 Mbps ／ 13 Mbps 3 Mbps ／ 6 Mbps ／ 13 Mbps
送信出力 0.2 W ／ 0.5 W 0.1 W ／ 0.3 W
変調方式 4 相位相変調（4PSK）
電源 DC-24V ／ DC-48V ／ AC 100V
消費電力 DC：150 W以下 ／ AC：250 VA以下（現用予備方式）
DC：90 W以下 ／AC：150 VA以下（現用のみ方式）
インターフェース G.703（1.544 Mbps ／ 6.312 Mbps）、X.21（64 kbps）、4W（SS・SR）、10BASE-T／100BASE-TX
環境条件 室内装置：周囲温度 -10 ℃ ～ +50 ℃、相対温度 30% ～ 90 %
屋外装置：周囲温度 -30 ℃ ～ +50 ℃、相対温度 30 % ～ 90 %
外形寸法 室内装置： 436（W）×177（H）×262（D）mm（但し、突起物は含まず）
屋外装置： 200（W）×280（H）×223（D）mm（但し、ヒートシンク、突起物は含まず）

カタログダウンロード

カタログPDF

製品に関してのお問い合わせ

お問い合わせはこちらContact
