多地点から小容量の情報を少ない帯域で効率よく収集する、テレメータ・テレコントロールのための地球局で、可搬型地球局または小型地球局で構築されます。
各種センサや監視制御装置と組み合わせることにより、様々なニーズに対応可能です。

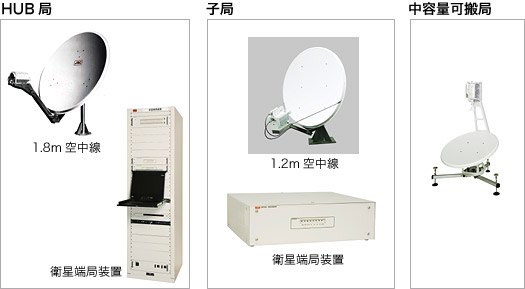

衛星テレメータデータ伝送システム

特長

  • 送信電力及びアンテナ径のラインナップが充実しており、HUB局、子局ともに最適な地球局を構築できます。
  • 子局においては小型固定地球局だけでなく、臨時回線として可搬局を利用することも可能です。
  • LANポートを標準装備していますので、各種情報機器との接続が可能です。

仕様

HUB局

送信周波数 14GHz帯
受信周波数 12GHz帯
アンテナ 1.8mφ、2.4mφ、3.6mφ、4.5mφ パラボラ型等
送信電力増幅器 SSPA:30W、125W TWTA:350W、660W
現用/予備構成
送信電力制御(非実装可能)
多重化・多元接続方式 SCPC-FDMA又はTDM-TDMA等
ネットワーク構成 スター型
情報速度 個別通信(音声/FAX):32kbps
IP型データ通信:32kbps〜8Mbps
端末インタフェース 音声:4W+SS/SR又はVoIP
データ:10BASE-T/100BASE-TX
アンテナ耐風速
(最大瞬間風速)
運用:30m/s
非破壊:60m/s

小型固定局

送信周波数 14GHz帯
受信周波数 12GHz帯
アンテナ 0.75mφ、1.2mφ、1.8mφ オフセットパラボラ型等
送信電力増幅器 SSPA:4W、15W、30W
多重化・多元接続方式 SCPC-FDMA又はTDM-TDMA等
ネットワーク構成 スター型
情報速度 個別通信(音声/FAX):32kbps
IP型データ通信:32kbps〜2Mbps
端末インタフェース 音声:4W+SS/SR又はVoIP
データ:10BASE-T/100BASE-TX
アンテナ耐風速
(最大瞬間風速)
運用:30m/s
非破壊:60m/s

中容量可搬局

送信周波数 14GHz帯
受信周波数 12GHz帯
アンテナ 75cmφオフセットパラボラアンテナ
送信電力 4W以上(飽和)
情報速度 個別通信(音声/FAX):32kbps
IP型データ送信:32k〜384kbps
IP型データ受信:32k〜2Mbps
送信と受信は、非対称の情報速度で利用可能です。
通信CH数 2CH以下(チャンネル制御回線を除く)
端末インタフェース 電話ポート:2W又は4W
LANポート:10BASE-T/100BASE-TX
温度条件 屋外装置:-20〜50℃
屋内装置:0〜40℃
屋外装置耐風速
(最大瞬間風速)
運用:14m/s(三脚部固定時)
非破壊:20m/s(三脚部固定時)
消費電力 250W以下
電源 AC100V
質量 42kg以下(1CHタイプ、本体のみ)
外形寸法 屋外装置:1384(W)×1249(D)×1213(H)mm(突起部を除く)
屋内装置:475(W)×457(D)×140(H)mm(突起部を
除く)

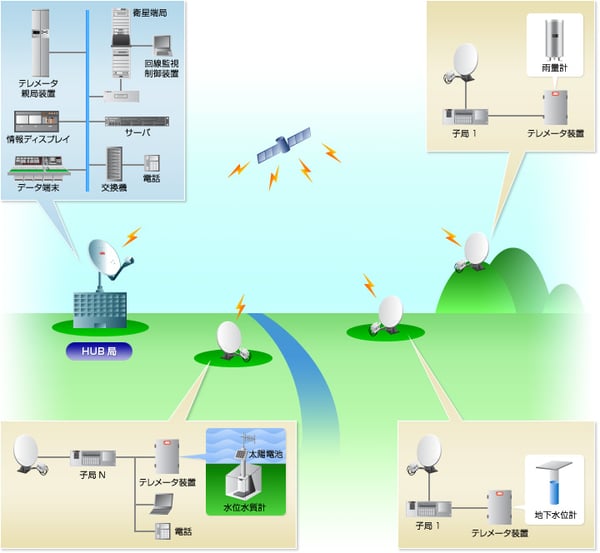

システム構成例

システム構成例
