特長
NID-100(Wireless LAN Controller)は、無線・有線関わらず、広域ネットワーク監視を一元的に実現します。ネットワークの障害発生を迅速に検知し、企業情報通信網に高い安全性と信頼性を提供します。
無線/有線のネットワークを同時に監視
JRC製無線LAN(JRL-800シリーズ)、25GHz帯小電力データ通信装置(NTG-2501)を一元管理します。また、マルチベンダの通信装置も監視( MIB-II, Ping監視 )可能です。
ネットワークの可視化
ネットワークを可視化により障害対応の迅速化
ネットワークの品質監視
既存のネットワーク監視ツールでは、無線の状況を逐次監視することができませんでした。sec単位での常時監視を行うことで、無線の瞬断を監視することが可能です。また、CISCO社製ネットワーク機器のIP SLA機能を使う事で、従来は出来なかったネットワーク品質の監視を可能とします。
保守・運用機能(オプション)
ネットワーク障害を迅速に把握するためのメール通知、SNMP Trap機能を具備しています。
ネットワークの拡張化(オプション)
認証サーバ(Radius/VPN機能)を追加する事で、安全な無線LAN環境を構築し、無線LAN対応端末を内部ネットワークに接続が可能になります。
用途に応じたカスタマイズ開発
ご要望に応じて、お客様の製品を独自監視することが可能です(独自MIB読み込み、SSHアクセスでの取得等)。適時お問い合わせ下さい。
イメージ

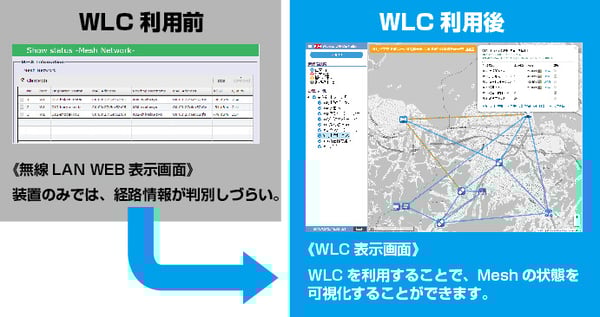

可視化:ネットワーク全体を見えるように

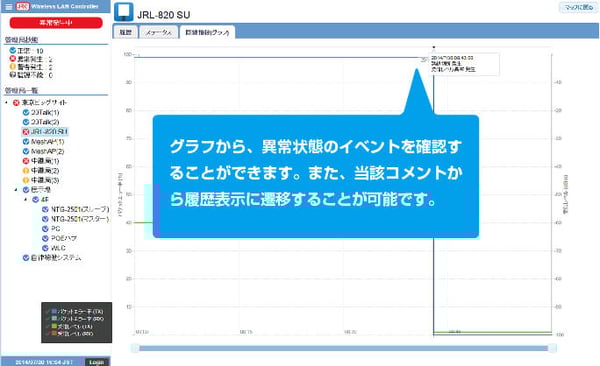

可視化:誰でも見えるように

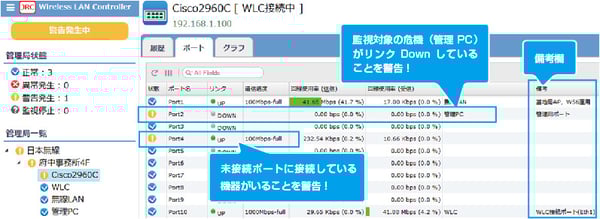

問題点を見えるように
オプション

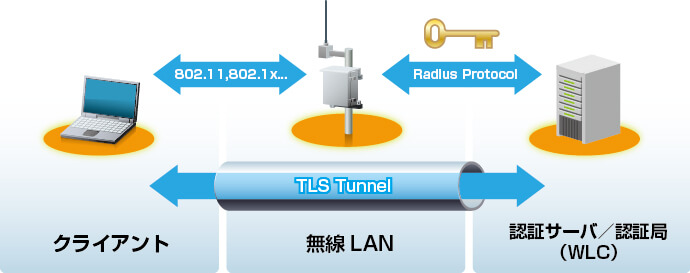

802.1X認証局
ネットワーク監視装置にはRadiusサーバ機能を具備する事で、証明書を利用した安全な無線セキュリティ環境を構築できます。認証に必要となるプライベートCA(認証局)も具備しています。
中規模PCを利用した際のIEEE802.1X認証の性能評価(第三者測定機関)結果を下記に示します。下記測定時の鍵長は2048bitです。
| 認証方式 | 最大同時認証端末 | 認証処理性能 |
|---|---|---|
| EAP-TLS | 2048 ユーザ | 20 ユーザ/秒 |
| PEAP-MS-CHAPV2 | 2048 ユーザ | 15 ユーザ/秒 |
| EAP-MD5 | 2048 ユーザ | 70 ユーザ/秒 |

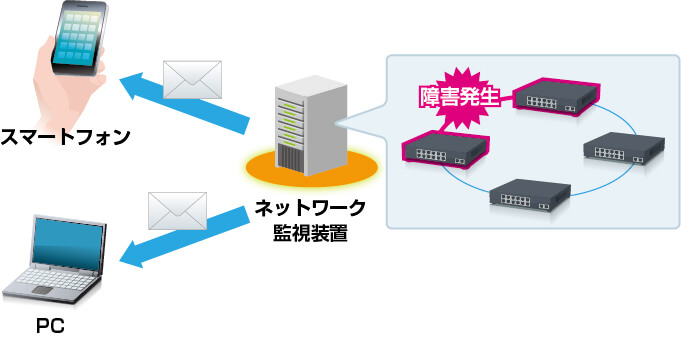

品質の可視化
予め設定している警報が発生すると、メールにて通報します。メールを外部のSNMP Manager(SNMP Trap通知)とすることも可能です。
仕様
WLCハードウェア仕様
| ハードウェア要件 | |||
|---|---|---|---|
| 収容AP数 | ～ 128 (小規模) | ～ 512 (中規模) | ～ 2048 (大規模) |
| 推奨CPU | Celeron 1047UE 以上 |
Core i7 3517UE 1.7GHz 以上 |
Xeon E3-1275V2 3.5GHz 以上 |
| 推奨RAM | 2GB以上 | 8GB以上 | 16GB以上 (最大32GB) |
| 推奨HDD | 128GB以上 | 512GB以上 | 2TB以上 |
| インターフェース | 1000BASE-T/100BASE-TX (/10BASE-T) 2ポート以上 |
||
| 仮想環境 | Xeon X5650(6core 2.66GHz) DISC NL-SAS 2TB上の下記割り当て条件の「VMware ESXサーバ6.0」での動作を確認済みです。 | ||
| 割り当てCPU | 2core | 別途お問い合わせください | 別途お問い合わせください |
| 割り当てRAM | 2GB相当 | ||
| 割り当てHDD | 128GB相当 | ||
※仮想化、マルチブートに関連する不具合はサポート対象外となります。
対応はovaファイルでの提供になります。ライセンスについては、営業までお問い合わせ下さい。
WLCソフトウェア仕様
| プラットフォーム | Linux | |
|---|---|---|
| OS | Ubuntu Linux Server 12.04.4 x64 | |
| 仮想化対応 | VMware ESXサーバ6.0 | |
| 地図表示対応 | ラスタマップ(タイル分割単位：256x256 ピクセル) | |
| 機能 | ||
| 区分 | 細目 | |
| 標準機能 | 無線/有線のネットワーク同時監視 | |
| メッシュネットワーク表示 | ||
| 無線回線診断 | ||
| ログ監視 | ||
| 電源監視(MIBによる) | ||
| SNTPサーバ | ||
| SYSLOGサーバ | ||
| オプション機能 | Radius/VPNサーバ | |
| 異常外部通知(メール/Trap) | ||
| DHCPサーバ | ||
| アクセスリストコントロール | ||
| 無線LAN環境サーベイ | ||
| 簡易ユーザートラッキング | ||
| 監視対応機器 | ||
| 機器種別 | メーカー | 機器 |
| 無線機器 | 日本無線 | 無線LAN JRL-700シリーズ |
| 無線LAN JRL-800シリーズ | ||
| 小電力データ通信装置 NTG-2501 | ||
| ネットワーク機器 | CISCO | Catalyst 2950-24 |
| 2960G-24-TC-L | ||
| 2960C-8-TC-L | ||
| 3560-8PC-S | ||
| UPS | － | JEMA-MIB対応機種（オプション） |
| 監視カメラ | － | PINGにて監視 |
| PC | － | PINGにて監視 |
| ※カスタマイズ対応 | 未対応機器のMIB或いはSSHアクセスによる監視 | |
