- レーダー
- new pec 対応製品
近距離物標識別能力が飛躍的に向上した
漁船向け船舶レーダー
- 洋上のあばなどの小物標を鮮明に表示できる「あばモード」
- 悪天候でも海面反射の中から小物標を捉える「クラッタ除去」
- 他船や僚船の動向をわかりやすく把握できる「レーダー航跡表示」
- ユーザーに最適な操作環境を提供するカスタマイズ機能
- 画面いっぱいに表示可能な「ウルトラワイドモード」
漁労レーダーの新時代を切り拓く革新的映像表現
漁船向けレーダーJMR-5400シリーズとは

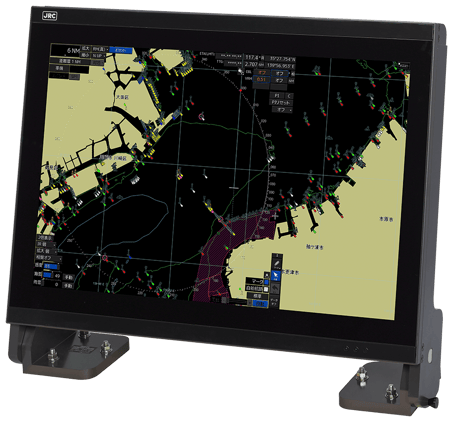

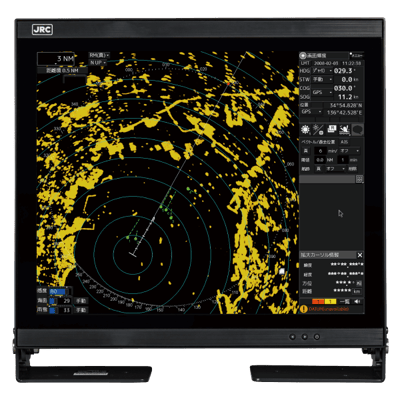

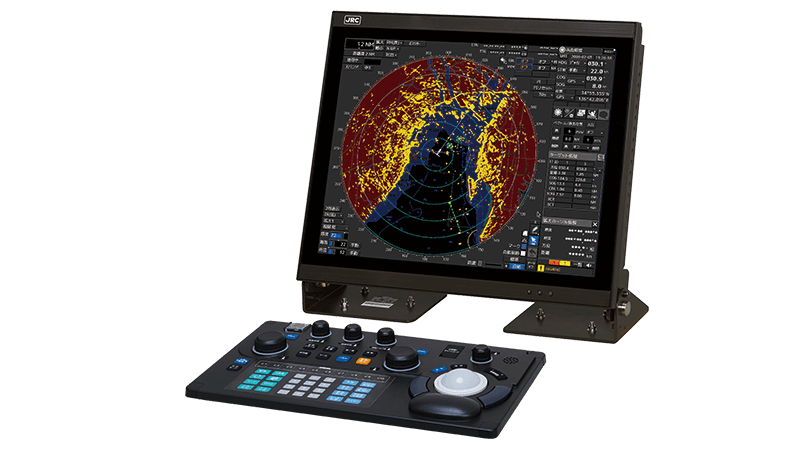

1,000 cd/m2 高輝度*1高精細ディスプレイ
19 インチと26 インチカラーLCD を採用し、有効直径250mm（19 インチ）/320mm（26 インチ）以上のレーダー映像表示が可能です。（画像は19インチ表示部）
*1：19 インチのみ
漁船向けレーダーJMR-5400シリーズのおすすめの漁種
巻き網漁・底引き漁・定置網漁・サンマ漁・イカ漁・カツオ一本釣り漁・その他
ウルトラワイドモード表示例
（画像は26インチ表示部）
ウルトラワイドモード
右側のメニューを非表示にすることで、画面いっぱいに表示ができるため、より広範囲のレーダー映像や地図を見ることが可能です。
洋上の小さな物標も鮮明に表示
安定した遠距離感度と圧倒的な近距離物標識別能力であなたの操業を強力にバックアップします。
海面反射／雨雪反射抑制
クラッタを除去し目標物検出性能が向上）
右側のメニューを非表示にすることで、画面いっぱいに表示ができるため、より広範囲のレーダー映像や地図を見ることが可能です。

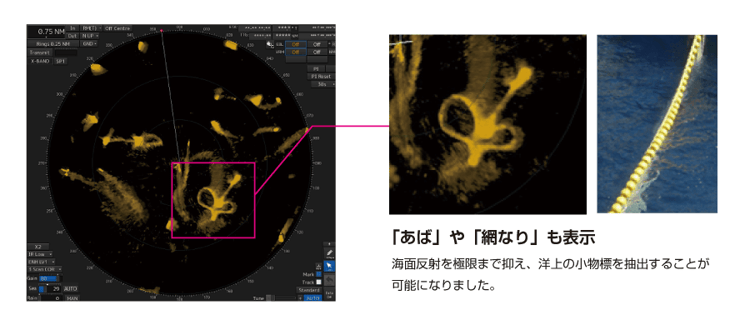

あばモード
これまでのレーダーでは検出が困難だった「あば」や「ボンデン」などの小物標も鮮明に表示します。自動クラッタ除去と最適化技術によって、近距離物標識別能力が飛躍的に高まり、洋上における巻き網の状態、定置網の網なりや僚船との位置関係も明瞭に写し出します。
漁場の状況を見極める、レーダー航跡表示
独自のレーダー航跡表示機能を搭載することで、他船や僚船の動向を把握する視認性が飛躍的に向上しました。
変化する漁場の状況を捉え、的確な判断を下すことができます。

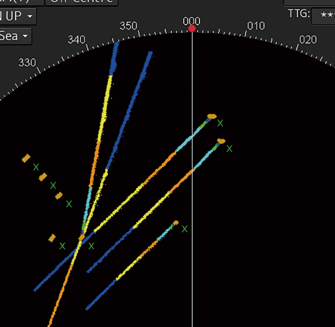

航跡の経過を色で知る[Rainbow Trail（レインボー トレール）]
最長24時間のレーダー航跡を任意の設定時間ごとに異なる色で表示が可能です。底引き漁など、投網した場所や時間を瞬時にレーダー画面で把握できるようになります。僚船・他船の動向や漁場、自船付近の状況を管理することが可能になります。

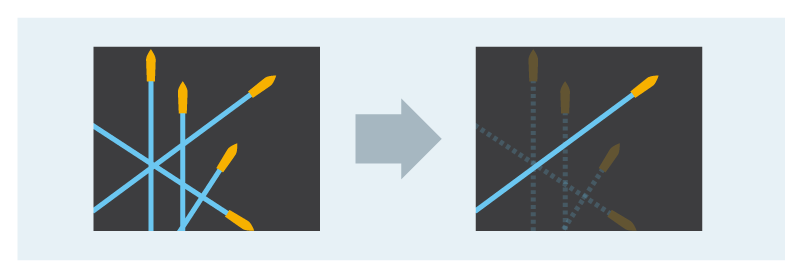

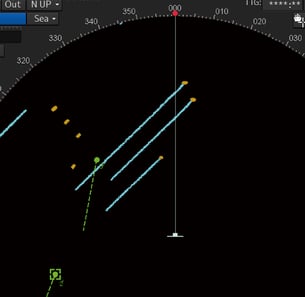

知りたい航跡だけを表示[航跡非表示機能]
指定した目標のレーダー航跡を非表示にすることが可能です。注視したいターゲットの航跡を見やすくしたり、他の航跡によって上書きを防ぐことができます。TT機能 / AIS表示機能との連動が必要です。
![知りたい航跡だけを表示[航跡非表示機能]1](https://www.jrc.co.jp/hubfs/jrc-corp/assets/images/product/img-product-jmr5400_08.png)
![知りたい航跡だけを表示[航跡非表示機能]2](https://www.jrc.co.jp/hs-fs/hubfs/jrc-corp/assets/images/product/img-product-jmr5400_09.png?width=305&height=298&name=img-product-jmr5400_09.png)
最新チャートに対応
最新チャート「new pec*2」「C-MAP MAX*3」の表示が可能
*2：工事設計認証を取得している装置には日本全国の地図データをインストール済みです。
*3：C-MAP MAX は表示したい地域のC-MAP カードが別途必要です。
漁労に最適な操作環境と使いやすさを提供
TT機能/AIS表示機能*4
TT機能を標準装備しており、僚船等の注視したいターゲットのTTシンボルを指定するとハイライト表示され、一目で動向を追尾・把握することが可能です。AISシンボルでも同様のハイライト表示が可能です。
*4：TT機能を使用するには、船首方位情報の入力が必要です。AIS表示機能を使用するには、自船位置情報、船首方位情報、AIS情報の入力が必要です。
TT=目標追尾（Target Tracking）

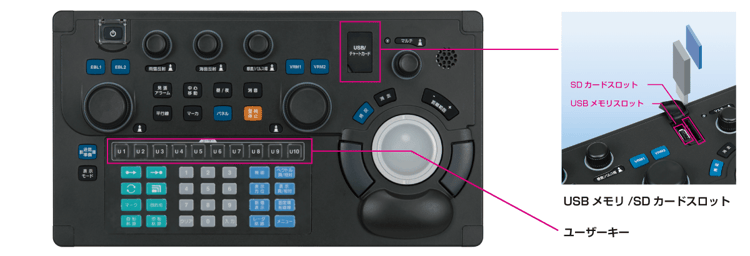

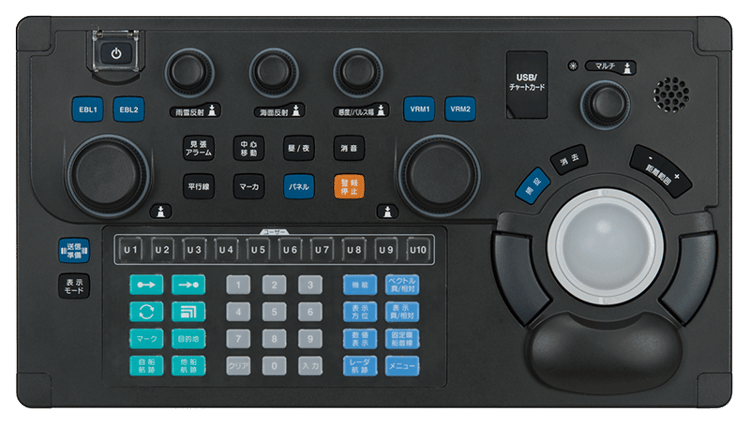

進化した多機能操作部
操業に最適な新型の多機能キーボードを標準装備。ボタンひとつで機能を呼び出せるユーザーキーを10個用意しています。
また、多機能操作部前面にはUSBメモリー/ SDカードスロットを装備しており、データの外部出力やチャートデータの読み込みなどが容易になりました。
探鳥用空中線
出力60kWのハイパワータイプの空中線です。魚群に集まる海鳥を探査します。
新設計の空中線
新同調システムを採用し、サーチ時間が約1/4に短縮しました。また、輻射部の薄型化により、駆動部の信頼性が向上しました。
カタログダウンロード（漁船向け）
カタログPDF内航船・ワークボート向けレーダーJMR-5400シリーズ
- 洋上の小物標の形状を鮮明に表示できる「近距離物標識別能力」
- 悪天候でも海面反射の中から小物標を捉える「クラッタ除去」
- 画面いっぱいに表示可能な「ウルトラワイドモード」*1
- 2つのレーダー画面を同時に表示できる「セカンドPPI」*2
*1 本機能は、レーダー搭載義務のある船舶では使用できません。
*2 26インチモニタのみ対応
内航船・ワークボート向け船舶レーダー の新時代を切り拓く革新的映像表現
内航船・ワークボート向けレーダーJMR-5400シリーズとは
船舶用レーダー装置JMR-5400 シリーズは、当社最上位レーダーで採用している高性能プロセッサーを搭載することで、探知性能と画像描画性能が飛躍的に向上しました。また、物標探知に優れた新開発の空中線をはじめ、8フィートSバンド固体化空中線もラインナップしています。
1,000 cd/m2 高輝度*1高精細ディスプレイ
19 インチと26 インチカラーLCD を採用し、有効直径250mm（19 インチ）/320mm（26 インチ）以上のレーダー映像表示が可能です。（画像は19インチ表示部）
*1：19 インチのみ
ウルトラワイドモード表示例
（画像は26インチ表示部）
ウルトラワイドモード*4
右側のメニューを非表示にすることで、画面いっぱいに表示ができるため、より広範囲のレーダー映像や地図を見ることが可能です。
*4：本機能は、レーダー搭載義務のある船舶では使用できません。
セカンドPPI 表示例
（26インチのみ対応）
セカンドPPI 表示
メインPPI と異なる表示レンジの設定ができるので、メインPPI 内の自船周辺を部分拡大して表示が可能です。

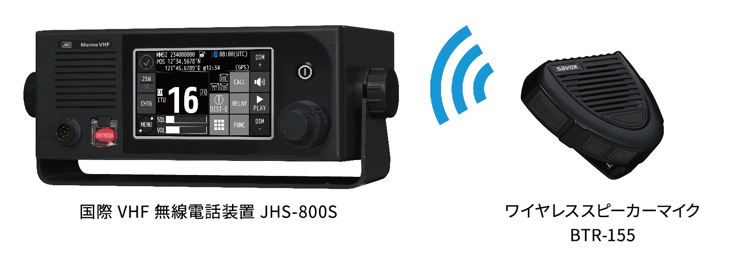

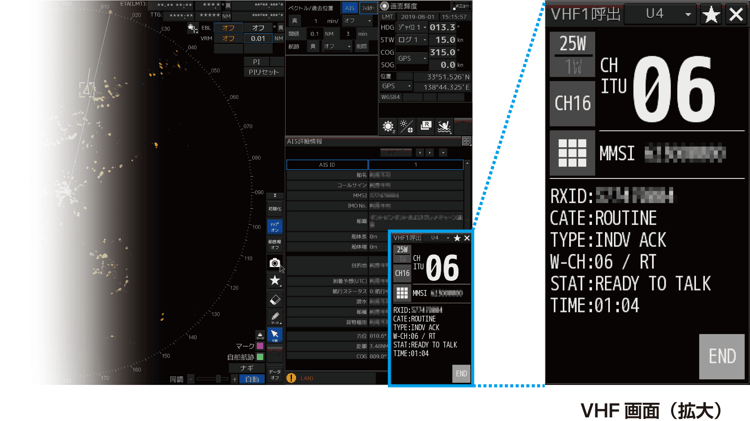

レーダーによるVHF リモート操作
VHF 無線機*5と接続することによりVHF リモート操作が可能です。ワイヤレススピーカーマイク*6との併用により、レーダー画面で状況を見ながら相手と通信が可能です。また、AIS ターゲット情報から選択し、DSC 機能で他船を呼び出すことも可能です。
*5：JHS-800S が対応。
*6：ワイヤレススピーカーマイクはJHS-800S のオプションになります。

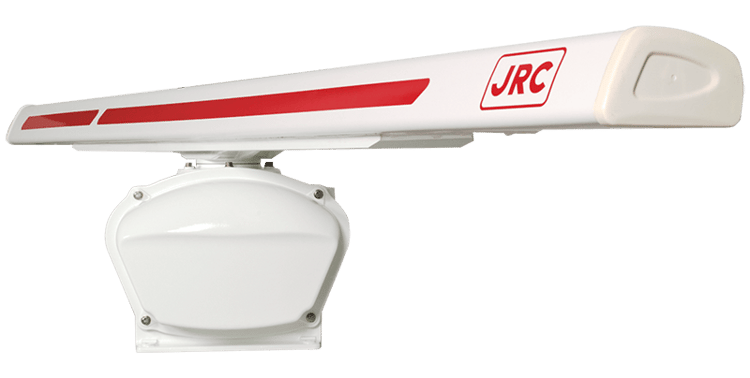

優れた物標探知性能と信頼性を支える空中線
物標をドップラーフィルターで鮮明に抽出
マグネトロンを使用するレーダーでは適用が困難であったドップラーフィルターを用いた新方式のデジタル信号処理により、クラッタ内の物標検出性能が向上しています。
予熱・同調・マグネトロン交換不要
予熱時間と同調操作が不要。電源投入後、速やかに安定した映像を得ることができます。
信頼性の高い半導体送信回路の採用により、定期的なマグネトロンの交換が不要になり、保守費用の削減につながります。
従来、大型船向けだった固体化空中線を小型軽量化し、中小型船に装備を可能にしました。

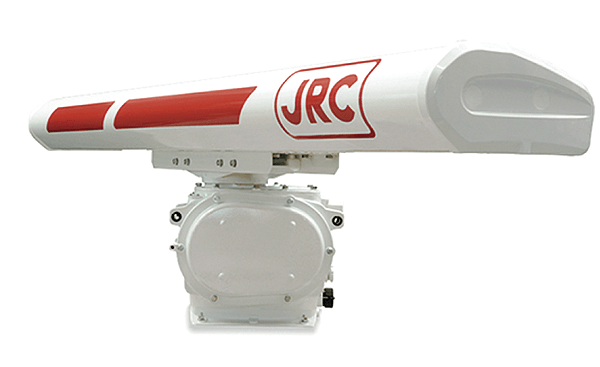

進化したマグネトロン空中線
新開発の25kWマグネトロン空中線
新同調システムを採用し、映像が安定するまでの時間が約1/4に短縮しました。
また、輻射部の薄型化により、駆動部の信頼性が向上しています。
最新の信号処理技術と洗練された映像表現
海面反射／雨雪反射抑制
クラッタを除去し目標物検出性能が向上
近距離映像識別とクラッタ除去機能
これまで検出が困難だった洋上の小物標を鮮明に表示します。
自動クラッタ除去と最適化技術によって、近距離映像識別能力が飛躍的に高まり、洋上における他船との位置関係も明瞭に写し出します。
最新チャートに対応
最新チャート「new pec*2」「C-MAP MAX*3」の表示が可能
*8：工事設計認証を取得している装置には日本全国の地図データをインストール済みです。
型式承認、型式検定を取得している装置はオプションです。別途ご注文が必要です。
*9：C-MAP MAX は表示したい地域のC-MAP カードが別途必要です。
TT機能/AIS表示機能*10
TT機能を標準装備しており、僚船等の注視したいターゲットのTTシンボルを指定するとハイライト表示され、一目で動向を追尾・把握することが可能です。AISシンボルでも同様のハイライト表示が可能です。
*10：TT機能を使用するには、船首方位情報の入力が必要です。AIS表示機能を使用するには、自船位置情報、船首方位情報、AIS情報の入力が必要です。
TT=目標追尾（Target Tracking）

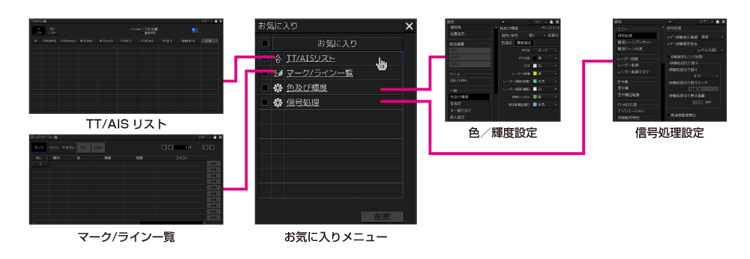

オリジナルメニュー
必要なメニューだけを選択してオリジナルメニューを作成することができます。
また、使用頻度の高いメニューは、お気に入り登録で一発呼び出しが可能です。
内航船、ワークボートに最適な操作環境と使いやすさを提供
新設計のキーボード
新型の多機能キーボードを標準装備。ボタンひとつで機能を呼び出せるユーザーキーを10個用意しています。
また、多機能操作部前面にはUSBメモリー/SDカードスロットを装備しており、データの外部出力やチャートデータの読み込みなどが容易になりました。
NCE-5795（多機能操作部）*11
*11：NCE-5795 は、レーダー搭載義務のある船舶では主操作部として使用できません。
レーダーをより使いやすくする新機能
| レインボートレール*12 | トレール（レーダー航跡）を時間毎に色指定して描画することが可能。他船が何時間前にどこにいたか、ひと目で判別することができます。 |
|
|---|---|---|
| カスタムレンジ*12 | 任意のレーダーレンジを追加することが可能。（例えば、2.5NMや3.6NMなど）また、不要なレンジを削除（使用しない）することも可能です。 | |
| レンジリスト選択 | レーダーレンジを選択する際、従来の一段ずつ選択する方法のほか、リストの中から選択したいレンジを一発で選択が可能です。 | |
| ワイド画面表示*12 | レーダー画面のPPIマスクを外し、画面いっぱいにレーダー映像やチャートを表示することが可能です。 | |
| リファレンスマーク | カーソルの数値情報（方位距離）は通常自船からの情報ですが、ユーザーが任意の位置に入力したリファレンスマークからの情報を表示できます。※リファレンスマークは、最大20個まで入力できます。 | |
| 数値情報の最小化*12 | レーダーエコー表示領域の情報は、3段階で表示を消すことができ、消えている情報を確認したい場合に表示領域にカーソルを移動させることによって、一時的に表示することが可能（ワイド画面表示に関連した機能）です。 | |
| TT任意番号指定 | TTに任意の番号を付与することができます。例えば、「第58**丸」という船舶にはターゲット番号58を付与します。通常、「捕捉」「番号」「入力」という操作が必要ですが、キーマクロ機能を使って、あらかじめ操作を登録しておけば、ユーザーキーを1回押すだけで、任意の番号のTTを捕捉することが可能です。 | |
| オリジナル起動画面 | 起動画面に任意の文字列（船名など）を追加することができます。 | |
| AIS和文表示 | AISターゲットを数値表示した際、そのターゲットの船籍、目的地を和文で表示することができます。 | |
| AISリスト選択*12 | AISターゲットリストから注視したいターゲットを選択すると、対応するPPI上のAISシンボルを強調表示することができます。 | |
*12：本機能は、レーダー搭載義務のある船舶では使用できません。
カタログダウンロード（内航船向け）

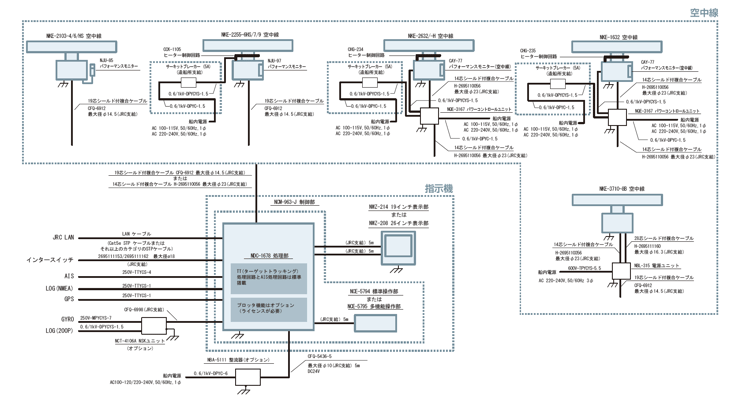

カタログPDF系統図
外形寸法図
表示部
NWZ-214 質量：4.6kg 4.9kg（ACオプション）
NWZ-208 質量：16kg

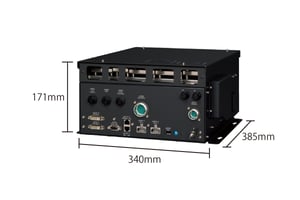

処理部
NDC-1678 質量：7.1kg
操作部

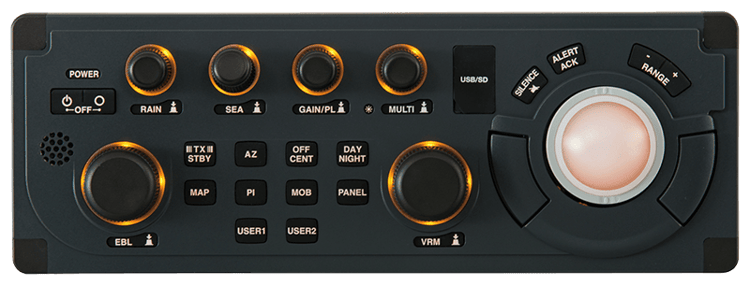

NCE-5794（標準操作部） 質量：2.0kg
NCE-5795（多機能操作部）*1 質量：2.2kg
*1：NCE-5795は、レーダー搭載義務のある船舶では主操作部として使用できません。
空中線
スイングサークル：1320 mm
スイングサークル：1910 mm
スイングサークル：1880 mm
スイングサークル：2240 mm
スイングサークル：2810 mm
スイングサークル：2770 mm
スイングサークル：4000 mm
スイングサークル：2700 mm
仕様
| 総合型名 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型式承認・型式検定 | ― | JMR-5410-6X | JMR-5410-6XH | JMR-5425-6XH | JMR-5425-7X | JMR-5425-9X | ― | ― | ― | JMR-5472-S |
| 工事設計認証 | JMR-5410-4XR | JMR-5410-6XR | JMR-5410-6XHR | JMR-5425-6XHR | JMR-5425-7XR | JMR-5425-9XR | JMR-5460-8SR | JMR-5482-SR | JMR-5482-SHR | ― |
| 表示方式 | カラーラスタースキャンPPI | |||||||||
| 表示距離範囲 | 0.125/0.25/0.5/0.75/1.5/3/6/12/24/48/96 NM（その他任意のレンジを設定可能*1） | |||||||||
| 空中線 | ||||||||||
| 型名 | NKE-2103-4 | NKE-2103-6 | NKE-2103-6HS | NKE-2255-6HS | NKE-2255-7 | NKE-2255-9 | NKE-3710-8B | NKE-2632*2 | NKE-2632-H*2 | NKE-1632*2 |
| 出力 | 10 kW | 25 kW | 60 kW | 250 W | ||||||
| 送信周波数 | 9410 MHz ± 30 MHz | 3050 MHz ± 25 MHz |
P0N:3035 MHz、Q0N:3065 MHz ± 4 MHz または3060 MHz ± 4 MHz |
|||||||
| 輻射部長 | 4 ft | 6 ft | 6 ft | 6 ft | 7 ft | 9 ft | 8 ft | 8 ft | 8 ft | 12 ft |
| 回転数 | 27 rpm | 27 rpm | 48 rpm | 48 rpm | 24 rpm | 24 rpm | 14/17 rpm（50/60 Hz） | 24 rpm | 48 rpm | 24 rpm |
| 水平ビーム幅 | 1.9 ° | 1.2 ° | 1.2 ° | 1.2 ° | 1.0 ° | 0.8 ° | 2.7 ° | 2.7 ° | 2.7 ° | 1.9 ° |
| 垂直ビーム幅 | 20 ° | 20 ° | 20 ° | 20 ° | 20 ° | 20 ° | 22 ° | 25 ° | 25 ° | 25 ° |
| 質量 | 34 kg | 36 kg | 37 kg | 50 kg | 52 kg | 55 kg | 98 kg | 85 kg | 90 kg | 160 kg |
| パルス幅 | 0.08 μs/2250 Hz 0.25 μs/1700 Hz 0.5 μs/1200 Hz 0.8 μs/750 Hz 1.0 μs/650 Hz |
0.07 μs/2250 Hz、0.2 μs/2250 Hz 0.3 μs/1900 Hz、0.4 μs/1400 Hz 0.8 μs/750 Hz、1.0 μs/650 Hz 1.2 μs/510 Hz |
0.08 μs/1700 Hz 0.25 μs/1700 Hz 0.75 μs/860 Hz 1.0 μs/650 Hz |
0.07 μs/(4.6 μs、8 MHz)/1860 Hzまたは2280 Hz 0.14 μs/(9.1 μs、8 MHz)/1860 Hzまたは2280 Hz 0.29 μs/(9.1 μs、8 MHz)/1860 Hzまたは2280 Hz 0.57 μs/(9.1 μs、8 MHz)/1280 Hz 1.14 μs/(18.3 μs、8 MHz)/640 Hz |
||||||
| 送受切替器 | サーキュレーター+ダイオードリミッター | |||||||||
| 同調 | 自動/手動 | ― | ||||||||
| 動作環境 | 温度：-25 ℃～+55 ℃ 湿度：93 ％＠ 40 ℃ | 温度：-20 ℃～+50 ℃ 湿度：95 ％＠ 35 ℃ |
温度：-25 ℃～+55 ℃ 湿度：93 ％＠ 40 ℃ | |||||||
| 処理部 | ||||||||||
| 型名 | NDC-1678 | |||||||||
| 方位表示 | 相対運動モード：ノースアップ/コースアップ/ヘッドアップ、真運動モード：ノースアップ/コースアップ | |||||||||
| 運動モード | 相対運動-真航跡、相対運動-相対航跡、真運動-真航跡 | |||||||||
| EBL | 2本、（EBL1/EBL2）（中心/独立）、0.000～359.9 °、4桁デジタル表示 | |||||||||
| VRM | 2個、（VRM1/VRM2）0.000～96.0 NM、4桁デジタル表示 | |||||||||
| 航跡表示 | 短：オフ/0.25/0.5/1/3/6/10/15/30/60 分/ 全て 中：オフ/1/3/6/10/15/30/60/90/120 分/ 全て 長：オフ/0.5/1/2/ 以降1 時間刻み/24 時間/ 全て |
短：オフ/0.25/0.5/1/3/6/10/15/30/60 分 中：オフ/1/3/6/10/15/30/60/90/120 分 長：オフ/0.5/1/2/ 以降1 時間刻み/24 時間 |
||||||||
| 海図データ | new pec、C-MAP MAX | |||||||||
| 表示部 | ||||||||||
| 型名 | NWZ-214（19インチ）/NWZ-208（26インチ） | |||||||||
| 表示解像度 | 1280×1024ドット（SXGA）（19インチ）/1920×1200ドット（WUXGA）（26インチ） | |||||||||
| PPI有効直径 | 250 mm以上（19インチ）/320 mm以上（26インチ） | |||||||||
| 接続ケーブル長 | 5 m（処理部-表示部間） | |||||||||
| TT追尾目標数 | 最大30ターゲット（TTオプション追加で最大100ターゲット） | |||||||||
| TT追尾範囲 | 自動/手動 最大32 NM | |||||||||
| AIS目標数 | 最大180ターゲット（AISオプション追加で最大1000ターゲット） | |||||||||
| TT/AISベクトル | 真/相対、1～120分で可変 | |||||||||
| 操作部 | ||||||||||
| 型名 | NCE-5794（標準操作部）/NCE-5795（多機能操作部）*3 | |||||||||
| 接続ケーブル長 | 5m（処理部-操作部間） | |||||||||
| 装備ケーブル | CFQ-6912-20 標準長＝ 20 m（オプションで65 m までの延長可能） | CFQ-6912 2695110056 2695111160 |
2695110056 | |||||||
| 動作環境 | 温度：-15 ℃～+ 55 ℃ 湿度：93 % ＠ 40 ℃（処理部、表示部、操作部） | |||||||||
| 電源（電圧） | DC21.6～36.0 V | DC21.6～30.0 V、AC220 V | DC21.6～36.0 V、AC100V～240 V | |||||||
| 消費電力（最大風速負荷） NWZ-214 |
最大350 W | 最大450 W | 最大400 W | 最大500 W | 最大AC:600 VA/DC:200 W*4 | 最大AC:1300 VA/DC:200 W | 最大AC:1700 VA/DC:200 W | |||
| 消費電力（最大風速負荷） NWZ-208 |
最大400 W | 最大500 W | 最大450 W | 最大550 W | 最大AC:600 VA/DC:250 W*4 | 最大AC:1300 VA/DC:250 W | 最大AC:1700 VA/DC:250 W | |||
*1 : 本機能は、レーダー搭載義務のある船舶では使用できません。
*2 : NKE-2632/1632 は、送信パルス幅（第1）／（送信パルス幅、周波数偏移幅（第2））／繰返し周波数
*3 : NCE-5795 は、レーダー搭載義務のある船舶では主操作部として使用できません。
*4 : JMR-5460-8SRの消費電力は、無風定格時
- new pec は、一般財団法人日本水路協会の登録商標です。
- new pec は、一般財団法人日本水路協会が提供する航海用電子参考図です。
- C-MAP は、C-MAP 社の登録商標です。
- C-MAP MAX は、C-MAP 社が供給する航海用電子参考図です。
- Bluetooth® のワードマークおよびロゴは、Bluetooth SIG, INC の登録商標です。
- Bluetooth® インターフェース: Bluetooth®3.0 Class2
- ワイヤレススピーカーマイクBTR-155 は、SAVOX 社製の製品です。
