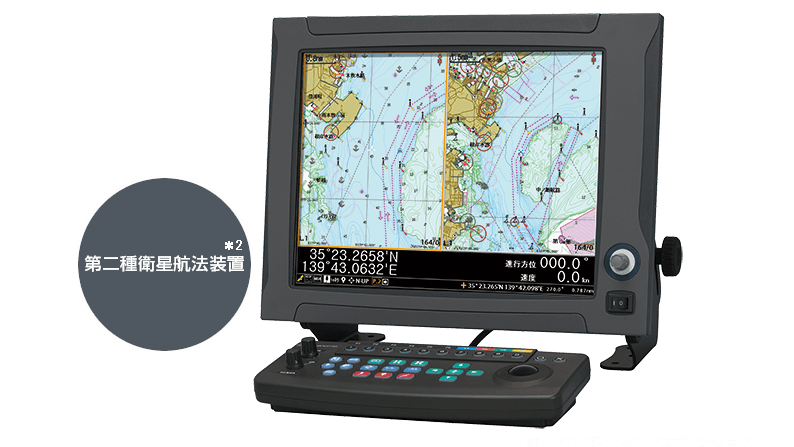

間引きの無いフルnew pec地図*1をスムーズに表示
- 異なる映像を同時表示可能な『画面分割機能』
- 最新の地図に更新可能*3
- 大きなメニュー表示と登録機能キーによる簡単操作
- 豊富なモニターをラインナップ（10～26インチ）
- AIS和文表示、リスト選択によりAISデータの活用性が向上
特長
日本全国版new pec地図を表示可能
カラープロッタ JLZ-1000に搭載されている日本全国版new pec地図は、従来のプロッタに搭載されたJRC海図よりも詳細な地図情報で、日本全国の海域を忠実に高精細表示※することができます。また、ストレスを感じさせない高速表示を実現しています。
さらに、地図を簡単に更新できるため、最新の状況で操業が可能です。
※ new pec地図データは、日本水路協会刊行のデータをそのまま使用しておりますが、表示画面尺度に応じて表示する情報を間引いて表示しております。一定尺度よりも拡大表示することでフル表示となります。
《釧路港付近／海底地形図表示》
《東京湾付近／海底地形図表示》
《下関港付近／海底地形図表示》
ご注意：海底地形図は、概略海底地形の起伏を表示するものです。等深線の水深値は、正確ではありません。
new pec地図が持つ安全等深線は、表示OFFとなります。浅瀬の色分けがされませんので、十分注意してください。
異なる映像を同時表示可能な画面分割機能

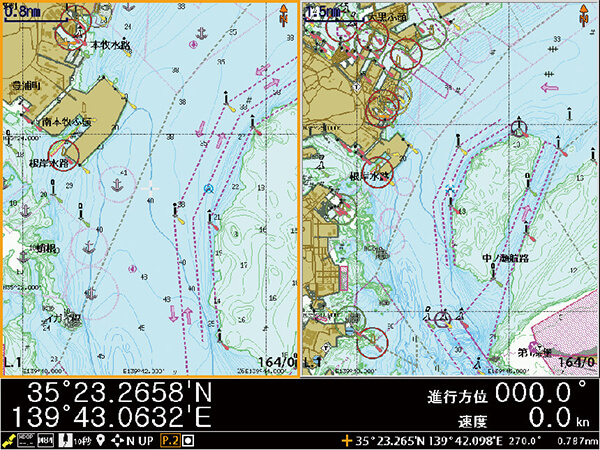

《2画面分割表示》
詳細、広域の異なる縮尺の地図を表示することで、自船位置付近の状況と遠方状況を確認しながら操業することができます。

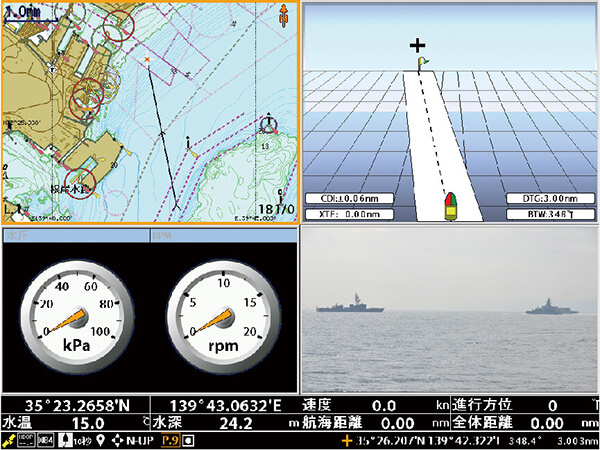

《4画面分割表示》
地図画面、ハイウェイ、アナログメーター*2、監視映像*3など異なる画面を最大4分割で表示が可能です。

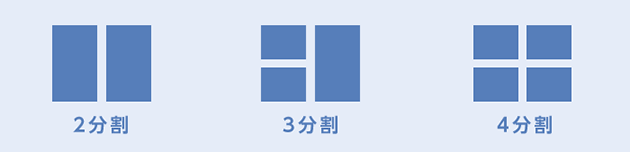

カラープロッタ JLZ-1000の画面分割パターン
*2：CANの機器を接続すると、エンジン・燃料情報を表示できます。
*3：外部カメラの接続により、監視映像を表示できます。
操業を支える各種表示機能
《TT（ARPA） 表示*4》
レーダーのTT機能で追尾している他船航跡を表示。
*4：TT=目標追尾（Target Tracking）
《GPSブイ表示》
地図上にブイのシンボルを表示。
《AISターゲット和文表示》
AIS和文表示、リスト選択によりAISデータの
活用性が向上。
快適な操作性を追求したキーレイアウト
カラープロッタ JLZ-1000の操作部は、操業中でも使いやすいキーレイアウトにしており、揺れる船上でも簡単に操作が可能です。

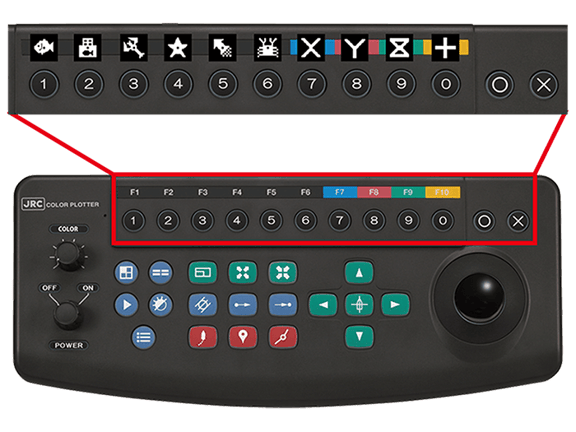

登録機能キー
ボタンひとつで、お好みの機能を簡単に呼び出せます。最大で10個の機能登録が可能です。
登録機能
- イベントマーク入力
- カーソルマーク入力
- TT航跡表示
- 投錨機能
- 地図表示設定
- 各種情報（TT、GPSブイ、AIS、DSB）
- 画面呼出（地図、測深、各種データ、ハイウェイ、潮汐予想、目的地、ルート、GPS情報、AIS情報、DSB情報、NAVTEX情報
- 航跡情報（水深、水温、潮流、日付、時間）
- ライン（緯度経度の数値入力可能）
- new pec海底地形図設定
当社プロッタからの換装に限り、ユーザーの貴重なマークデータもデータ変換用PCソフトウェアを経由して表示できます。弊社までお問い合わせください。

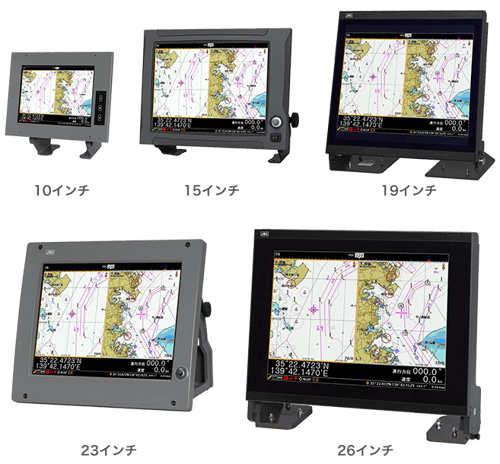

豊富なモニターラインナップ
5種類のモニターラインナップからご希望に応じて選択が可能です。

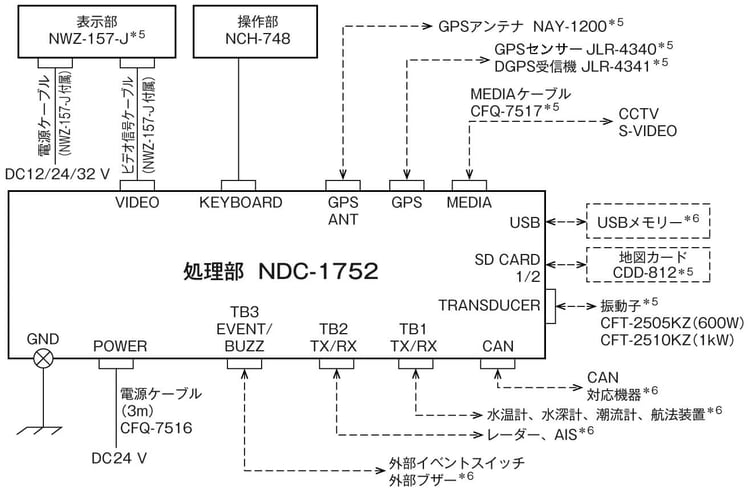

系統図
*5：次の機器はオプションになります。
表示部 NWZ-157-J
GPSアンテナ NAY-1200
GPSセンサー JLR-4350
DGPS受信機 JLR-4341
MEDIAケーブル CFQ-7517
地図カード CDD-812
振動子 CFT-2505KZ/CFT-2510KZ
*6：次の機器はお客様手配になります。
CAN対応機器
USBメモリー
水温計
水深計
潮流計
航法装置
レーダー
AIS
外部イベントスイッチ
外部ブザー
外部カメラ
外形寸法図

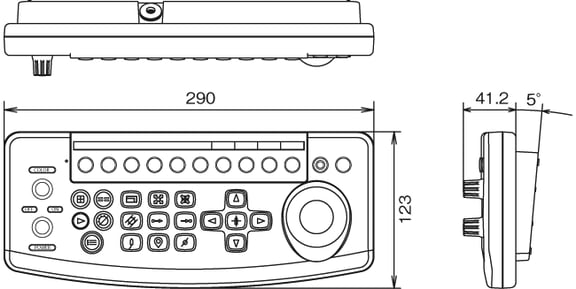

操作部
NCH-748
質量：約1.1kg

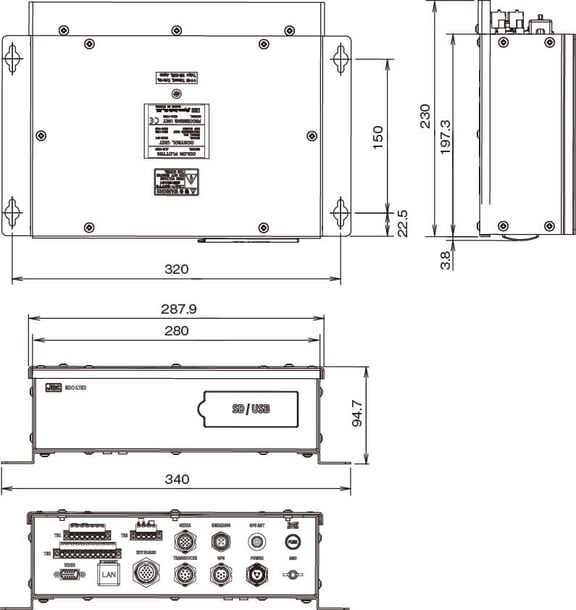

処理部
NCH-748
質量：約1.1kg
仕様
| 名称 | カラープロッタ | ||||
|---|---|---|---|---|---|
| 総合型名 | JLZ-1000 | ||||
| 機能性能 | |||||
| 表示部 | 解像度：XGAまたはSVGA / 設置：横置き | ||||
| 有効表示範囲 | 緯度85度以下 | ||||
| 海図データ | 日本：new pec / 海外：NAVIONICS+ | ||||
| 表示縮尺 | 0.1～5000 nm（画面幅） | ||||
| 表示動作モード | N/E/W/Sアップ、コースアップ、ヘッドアップ、目的地アップ | ||||
| 位置データ表示 | 緯度経度、ロランC、ロランA、デッカ | ||||
| 主な表示画面 | 分割（1/2/3/4分割） | 地図画面（new pec：2画面可 / NAVIONICS+：1画面のみ）、ハイウェイ、各種データ、測深、ビデオ | |||
| 非分割 | 潮汐予想、GPS受信情報、AIS情報、DSB情報、NAVTEX情報（英文のみ） | ||||
| 航跡 | 記憶情報 | 色、L/L、水温、水深、潮流5層（流速/流向） | |||
| 記憶間隔 | 時間 | 1、2、5、10、20、30、60、120、300、600、1200、1800、3600秒 | |||
| 距離 | 0.01、0.02、0.05、0.1、0.2、0.5、1、2、5、10 nm | ||||
| 記憶点数 | 500,000点（表示は50,000点） | ||||
| 表示色 | 7色（水深航跡 / 水温航跡切換可能） | ||||
| 他船航跡 | TT | 100隻（本体記憶あり） | |||
| AIS | 300隻（本体記憶なし） | ||||
| マーク（目的地） | 種類 | 36種 | |||
| 記憶点数 | 50,000点 | ||||
| 表示色 | 7色 | ||||
| コメント入力 | 14文字 | ||||
| ルート | 記憶点数 | 100ルート（1ルートに変針点100個まで） | |||
| コメント入力 | 14文字 | ||||
| ライン | 記憶点数 | 実線50,000点、塗りつぶし50,000点 | |||
| 表示色 | 7色 | ||||
| その他 | 外部イベント入力、外部ブザー出力（ログパルス）、GPSブイデータ入力、DGPS受信機JLR-4341、GPSセンサーJLR-4350と直結可能 | ||||
| 入力電源 | DC24 V | ||||
| 消費電力 | 25 W以下 | ||||
| シリアル通信（入出力） | |||||
| ポート数 | NMEA0183、JRCフォーマット：出力2系統、入力2系統 CAN：入出力1系統 |
||||
| フォーマット | NMEA0183、JRC / CAN | ||||
| NMEA0183バージョン | Ver1.5/2.1/2.3/4.0 | ||||
| NMEA0183出力センテンス | APA、APB、BWR、DBT、DPT、GGA、GLL、GSA、GSV、HDT、MTW、RMB、RMC、VHW、VTG、XTE、ZDA | ||||
| NMEA0183入力センテンス | CUR、DBK、DBS、DBT、DPT、GGA、GLL、GNS、GSV、HDG、HDT、MDA、MTA、MTW、MWD、MWV、RMC、RPM、TLL、TTM、VHW、VTG、VWT、ZDA | ||||
| CAN出力センテンス | 128259、128267、129026、129029、129283、129284、129285、130310 | ||||
| CAN入力センテンス | 128259、128267、129026、129029、130310 | ||||
| 環境条件 | |||||
| 動作温度範囲 | 処理部：-10 ℃～+50 ℃、操作部：-15 ℃～+55 ℃ | ||||
| 保存温度範囲 | -25 ℃～+70 ℃ | ||||
| 防水・防塵 | 処理部：IP22（床） / IP20（壁）、操作部：IP22 | ||||
- new pecとは日本水路協会が提供する航海用電子参考図の名称です。
- NAVIONICS+とはNavionics社の登録商標です。
- NAVIONICS+とはNavionics社が提供する電子海図データです。NAVIONICS+電子海図については、弊社までお問い合わせください。
構成品目
| 品目 | 型名 | 数量 |
|---|---|---|
| 処理部 | NDC-1752 | 1 |
| 電源ケーブル | CFQ-7516 | 1 |
| 予備ヒューズ | 51NR205000 | 1 |
| 51NR207000 | 1 | |
| 操作部 | NCH-748 | 1 |
| マジックテープ | MTZ302573 | 2 |
| フラッシュマウントキット | MPTG31340 | 1 |
| 取扱説明書 | 7ZPNA4660 | 1 |
| 簡易操作ガイド | 7ZPNA4662 | 1 |
オプション
| 品目 | 型名 | 備考 |
|---|---|---|
| GPSセンサー | JLR-4350 | |
| DGPS受信機 | JLR-4341 | |
| GPS接続ケーブル | CFQ-9000 | |
| 地図カード | CDD-812 | new pec地図、海底地形図 |
| 操作部取付金具キット | MPXP32938 | |
| MEDIAケーブル | CFQ-7517 | |
| GPSアンテナ | NAY-1200 | |
| LCDモニター（10インチ） | NWZ-211 | 電源入力：DC24 V |
| LCDモニター（15インチ） | NWZ-157-J | 電源入力：DC24 V |
| LCDモニター（19インチ） | NWZ-214（-AC） | 電源入力：DC24 V（AC100 V） |
| LCDモニター（23インチ） | NWZ-170 | 電源入力：AC100 V |
| LCDモニター（26インチ） | NWZ-208 | 電源入力：DC24 V |
| 振動子（600 W） | CFT-2505KZ | |
| 振動子（1 kW） | CFT-2510KZ |
