船舶用レーダー JMA-3400シリーズ

  • レーダー
  • new pec 対応製品
JMA-3400

直感的な操作と優れた視認性を
実現したレーダー

  • 日本全国のnew pec地図を表示可能*1
  • リアルタイムヘッドアップ機能搭載
  • さまざまな船のタイプに搭載可能な空中線をラインナップ
  • 狭い場所に設置できる奥行100 mm未満の薄型ボディ

*1:地図カード(new pec)はオプションです。別途ご注文、またはお客様手配となります。
(1)一般財団法人日本水路協会所有「new pec」ロゴを使用
(2)一般財団法人日本水路協会承認 第20190106号

特長

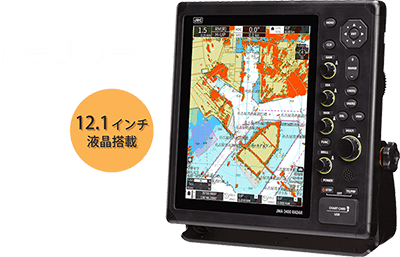

高い視認性を実現する12.1インチLCDを採用

視認性と耐久性に優れた12.1インチLCDを採用。太陽光の反射を抑え、クリアな映像を実現、小さな物標も表示できます。レーダー映像とnew pec地図*2を重ねて表示させることで、レーダー映像と地形の関連性を把握できます。

*2:地図カード(new pec)はオプションです。別途ご注文、またはお客様手配となります。
new pec地図を使用するには、自船位置情報(GPS接続)と船首方位情報(コンパス接続)の入力が必要です。

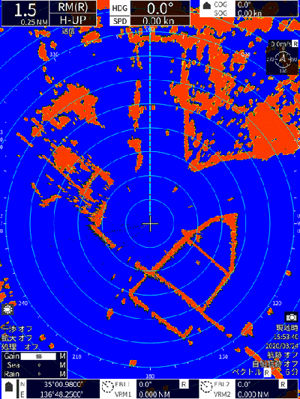

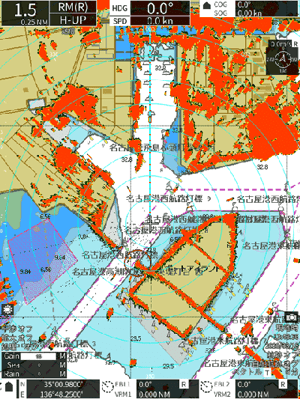

昼モード

昼モード

昼モード(new pecあり)

昼モード(new pecあり)

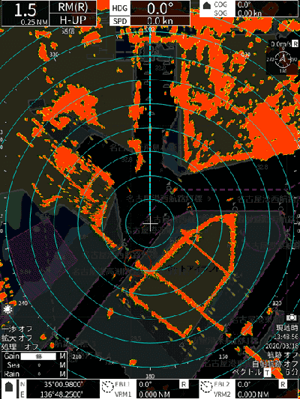

夜モード(new pecあり)

夜モード(new pecあり)

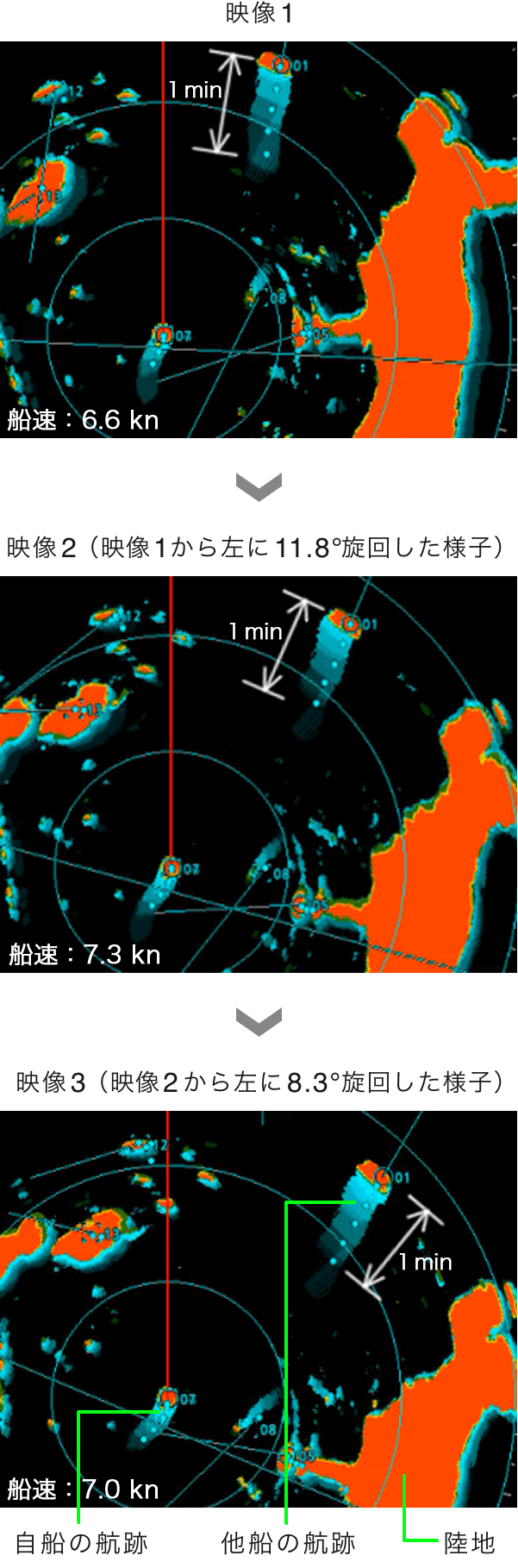

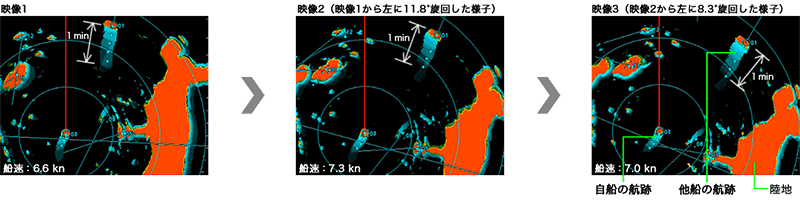

リアルタイムヘッドアップ*3(Constaview)を搭載

レーダー映像や航跡などが、自船の旋回に追従してリアルタイムに回転します。移動する他船は航跡を引いて表示し、陸地やブイなど固定物は航跡を引かないように表示することで、他船の動きと固定物を正確に読み取ることができます。

*3:リアルタイムヘッドアップを使用するには、自船位置情報(GPS接続)と船首方位情報(コンパス接続)の入力が必要です。

リアルタイムヘッドアップ

リアルタイムヘッドアップ

さまざまな船に搭載可能な空中線をラインナップ

小型軽量レドームタイプからオープンアレイタイプまでラインナップ。12 kWタイプは新設計の薄型輻射部を搭載、駆動部の負担が軽減され信頼性が向上しています。

無線従事者資格不要

4 kW 2 ft
NKE-2043

無線従事者資格不要

4.9 kW 3.9 ft NKE-2063A/HS

4.9 kW 3.9 ft
NKE-2063A/HS

12 kW 4 ft NKE-2104-4/4HS

12 kW 4 ft
NKE-2104-4/4HS

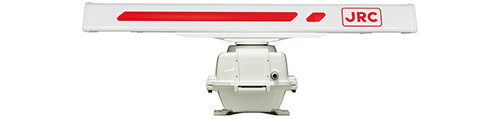

12 kW 6 ft NKE-2104-6/6HS

12 kW 6 ft
NKE-2104-6/6HS

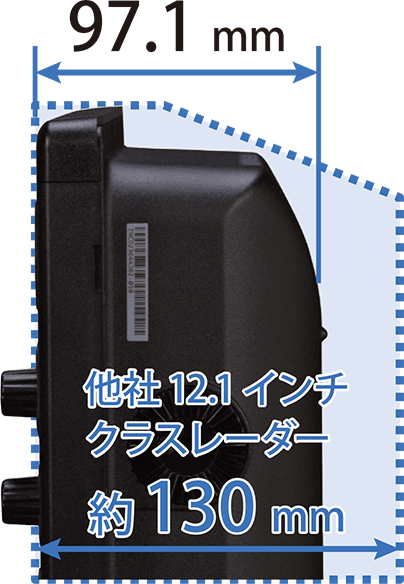

奥行100 mm未満を実現した新開発の薄型ボディ

奥行100 mm未満を実現した新開発の薄型ボディ

小型船に設置できるよう、筐体の奥行を97.1 mm*4に抑え、12.1インチレーダークラスで最小*5の奥行を実現しました。デッキ内の限られた設置スペースを有効に活用できます。

*4:操作部を除く。
*5:2020年4月現在、当社調べ。

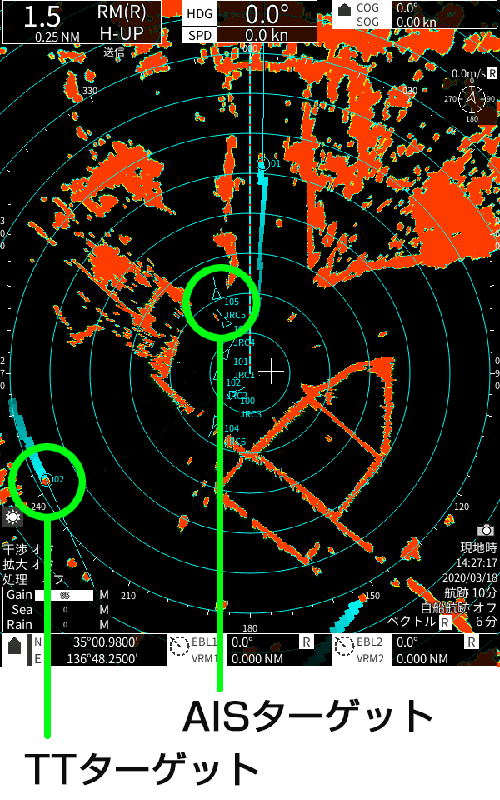

目標追尾(TT)機能およびAIS表示機能を搭載

目標追尾(TT)機能およびAIS表示機能を搭載*6

*6:目標追尾機能を使用するには、船首方位情報(コンパス接続)の入力が必要です。
AIS表示機能を使用するには、自船位置情報(GPS接続)、船首方位情報(コンパス接続)とAIS情報の入力が必要です。

AIS表示が最大100隻できます。

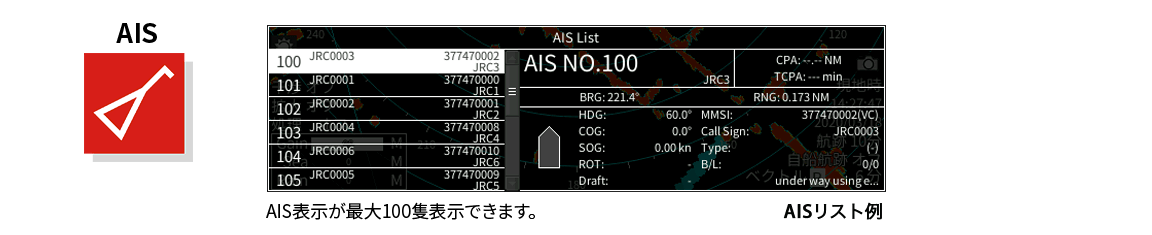

AISのメリット

AISと接続することにより、レーダー波の届かない島影にいる船も表示でき、より安全な航行に貢献します。

AISのメリット1
AISのメリット2

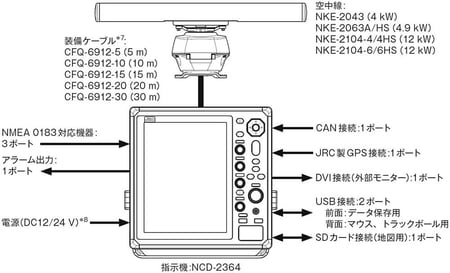

系統図

指示器:NCD-2364

*7:JMA-3404、JMA-3406をDC12 Vで使用する場合、最大ケーブル長は20 m以下になります。
*8:JMA-3406HS、JMA-3412-4/4HS/6/6HSの船内電源はDC24 Vのみ対応。

外形寸法図

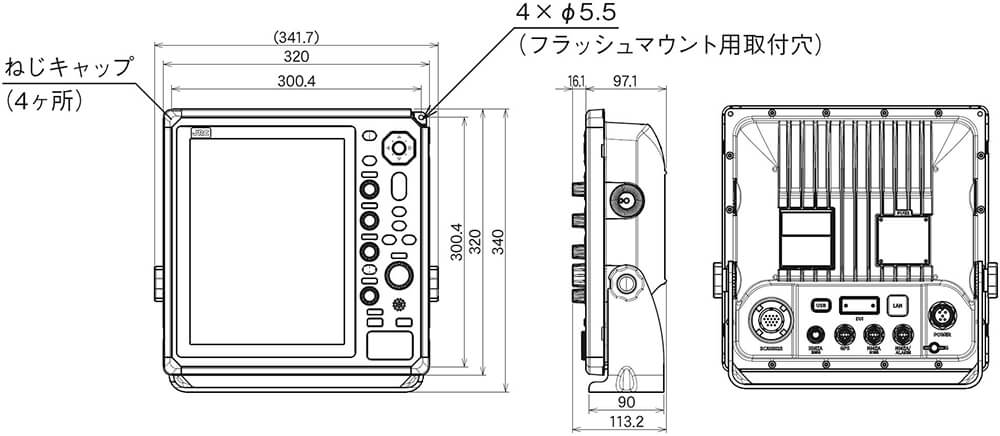

外形寸法図1

指示機 NCD-2364
質量:約5.0 kg

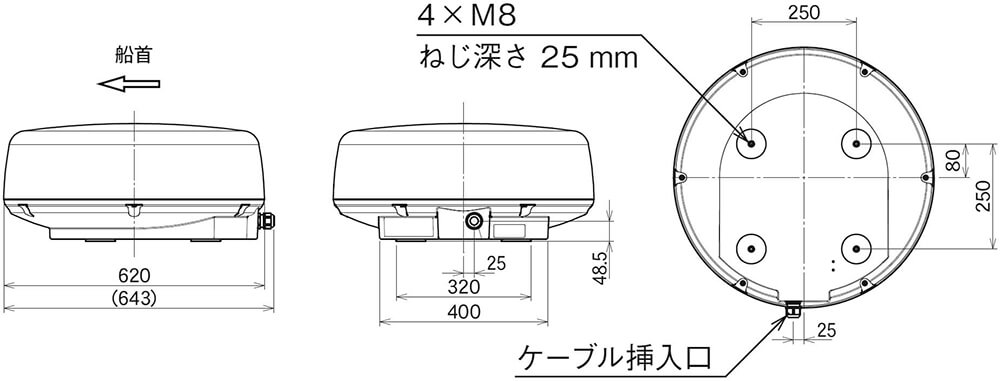

外形寸法図2

>空中線 NKE-2043
質量:約10 kg

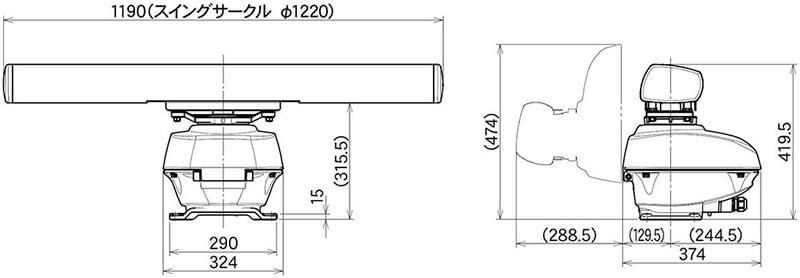

外形寸法図3

空中線 NKE-2063A/HS
質量:約21 kg

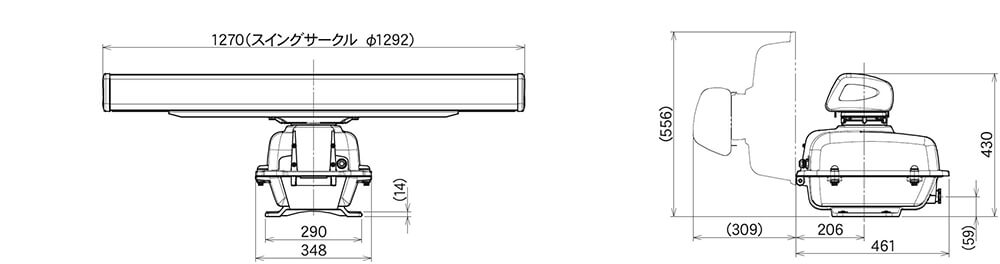

外形寸法図4

空中線 NKE-2104-4/4HS
質量:約32 kg

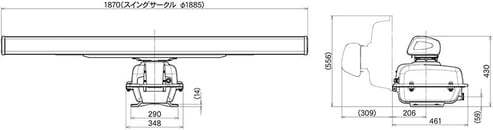

外形寸法図5

空中線 NKE-2104-6/6HS
質量:約34 kg

仕様

名称 船舶用レーダー
型名 JMA-3404 JMA-3406 JMA-3406HS JMA-3412-4 JMA-3412-4HS JMA-3412-6 JMA-3412-6HS
空中線
型名 NKE-2043 NKE-2063A NKE-2063AHS NKE-2104-4 NKE-2104-4HS NKE-2104-6 NKE-2104-6HS
周波数 X-band(9410 MHz)
送信出力 4 kW 4.9 kW 12 kW
タイプ レドーム オープン
輻射部長 2 ft 3.9 ft 4 ft 6 ft
回転数 16 - 48 rpm 16 - 27 rpm 27 - 48 rpm 16 - 27 rpm 16 - 48 rpm 16 - 27 rpm 16 - 48 rpm
ビーム指向角 水平:4 °、
垂直:25 °
水平:2 °、垂直:30 ° 水平:1.9 °、垂直:21 ° 水平:1.2 °、垂直:21 °
最大レンジ 48 NM 72 NM*9
レンジスケール 0.0625、0.125、0.25、0.5、0.75、1、1.5、2、3、4、6、8、12、16、24、32、48、64、72 NM *9
距離分解能 4 kW:22 m、4.9 kW:25 m、12 kW:30 m(4 ft)、30 m(6 ft)
最小探知距離 4 kW:20 m、4.9 kW:25 m、12 kW:20 m(4 ft)、22 m(6 ft)
方位確度 ±1 °以下
送信パルス幅/繰返し周波数 0.08 μs/4000 Hz*10、 0.08 μs/2250 Hz、 0.13 μs/1700 Hz*10、 0.25 μs/1700 Hz、 0.5 μs/1200 Hz、 0.8 μs/750 Hz、 1.0 μs/650 Hz
指示機
型名 NCD-2364
表示部および解像度 12.1インチSVGAカラーLCD、800×600ドット
PPI有効直径 184 mm
海図データ 日本:new pec / 海外:NAVIONICS+
表示モード 相対運動:ノースアップ、ヘッドアップ、コースアップ
真運動:ノースアップ、コースアップ
感度調整 自動 / 手動
海面/雨雪反射抑制 自動 / 手動
レーダー航跡表示 短:オフ / 0.25 / 0.5 / 1 / 2 / 3 / 4 / 5 / 6 / 10 / 15分 / 連続
中:オフ / 0.5 / 1 / 2 / 3 / 4 / 5 / 6 / 10 / 15 / 30分 / 連続
長:オフ / 1 / 2 / 3 / 4 / 5 / 6 / 10 / 15 / 30 / 60分 / 連続
超長:オフ / 30分 / 1 / 2 / 以降1時間刻み / 24時間 / 連続
オフセンター PPI半径の66 %以内で任意の地点に移動可能
TT捕捉モード 自動 / 手動
TT追尾目標数 30
TT追尾レンジ 最大20 NM
TT目標データ 真方位、距離、真コース、真スピード、CPA、TCPA
ベクトル表示方法および長さ 真 / 相対ベクトル、可変(1~60分)
ガードゾーン 2(自動捕捉:1)
アラーム CPA / TCPA、新目標捕捉、目標喪失、システムエラー
AIS表示目標数 100
電源電圧 DC12 / 24 V DC24 V
消費電力 約60 W 定常時:約85 W
最大風速時:約180 W
定常時:約85 W
最大風速時:約230 W
定常時:約100 W
最大風速時:約210 W
定常時:約100 W
最大風速時:約360 W
定常時:約100 W
最大風速時:約210 W
定常時:約100 W
最大風速時:約360 W
動作温度範囲 -25 ~ +55 ℃(空中線)、-15 ~ +55 ℃(指示機)
相対湿度:93 %@40 ℃
保護等級 IP26(空中線)、IP55*11(指示機)

*9 :72 NMは4.9 kW、12 kWのみ対応。
*10:JMA-3404、JMA-3406/HSのみ対応。
*11:防水ゴムキャップ使用時にIP55。

  • new pecは、一般財団法人日本水路協会の登録商標です。
  • new pecは、一般財団法人日本水路協会が提供する航海用電子参考図です。
  • NAVIONICSは、Navionics社の登録商標です。
  • NAVIONICSは、Navionics社が提供する電子海図データです。
  • NAVIONICS+電子海図については、弊社までお問い合わせください。
  • 注:本レーダー(出力5 kW未満の特定無線設備)を搭載する場合、無線従事者の資格は不要ですが、総務省への無線航行移動局免許申請手続きは必要です。

構成

標準構成

品名 型名 数量
空中線 NKE-2043
NKE-2063A
NKE-2063AHS
NKE-2104-4
NKE-2104-4HS
NKE-2104-6
NKE-2104-6HS
いずれか1つ
指示機 NCD-2364 ×1
サンカバー   ×1
電源ケーブル CFQ-7758 ×1
取扱説明書(和文) 7ZPRD1006 ×1
簡易取扱説明書(和文) 7ZPRD1009 ×1
取扱説明書(英文) 7ZPRD1007 ×1
簡易取扱説明書(英文) 7ZPRD1010 ×1

オプション

品名 型名
装備ケーブル CFQ-6912-5
装備ケーブル CFQ-6912-10
装備ケーブル CFQ-6912-15
装備ケーブル CFQ-6912-20
装備ケーブル CFQ-6912-30
GPS用ケーブル CFQ-9002
NMEA0183ケーブル CFQ-5374
CAN用ケーブル CFQ-7765
整流器 NBA-5111
整流器 NBD-865
防水ゴムキャップ MTT317838
地図カード(new pec) CDD-812
