特長
高い視認性と耐久性を誇るディスプレイ
視認性と耐久性に優れた10.4インチ高輝度グラスボンディングLCDディスプレイを採用しています。白色LEDバックライトにより1000cd/m²という高輝度を確保すると共に、保護ガラスとLCD表面を透明度の高い特殊ボンドで密着させることで太陽光などの反射を抑え、クリアな映像を提供します。また、保護ガラスは従来のアクリルフィルタに比べて表面が硬くキズに強くなっています。
JRC独自のコア技術
JMA-3300シリーズは、JRCが独自に開発したシステム・オン・チップ（SoC）をメインコアに用いています。このSoCは優れた処理能力と低消費電力を両立させるとともに高い信頼性を誇り、JMA-3300シリーズのもつクラスを超えた機能・性能を実現しています。
AIS目標表示機能と簡易ARPA機能「MARPA+」を標準搭載
JMA-3300シリーズは、最大50隻の他船AISシンボルが表示できるAIS目標表示機能*1と、最大10隻の目標を自動追尾できる簡易ARPA機能MARPA＋（マルパプラス）*2を標準搭載しています。これらの機能により他船の動向をリアルタイムで正確に把握することができ、安全航行を強力にバックアップします。
注）*1 AIS目標表示機能を使用するには、自船位置情報、船首方位情報、AIS情報の入力が必要です。
*2 MARPA＋を使用するには、船首方位情報の入力が必要です。
表示・操作

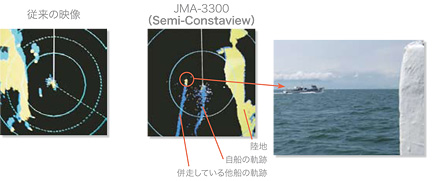

移動物標が一目でわかる真航跡表示機能「Semi-Constaview」
JRC製大型レーダーの信号処理技術を取り入れた真航跡表示機能 Semi-Constaview（セミ・コンスタビュー）*1を搭載。これまでは自船の回頭や変針によって生じていた他船航跡の歪みや陸地の尾引きがなくなり、自船の動きに影響されないクリアな他船航跡が表示できます。この他船航跡を見ることにより、静止している他船やブイと、移動している他船が一目で区別できるとともに、移動している他船の針路が的確に分かります。
注）*1 Semi-Constaviewを使用するには、船首方位情報と自船位置情報の入力が必要です。

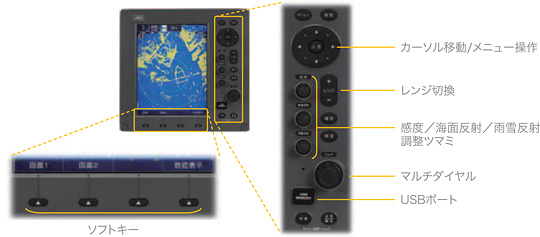

取説いらずの簡単操作
レーダーの基本操作に不可欠なキーやツマミだけを厳選して配置した、とてもシンプルで機能的なパネルレイアウトを採用。加えて、4つのソフトキーとマルチダイヤル、分かりやすいメニュー構成により、豊富な機能が誰でもすぐに使いこなせるようになっています。さらに、キーを押したときの感触やレスポンス、ツマミの太さ・硬さにもこだわり、ストレスの無い快適な操作性を約束します。また、パネル前面にUSBポートを設置。市販のUSBメモリーに各種設定値や自船/僚船のAIS情報などをバックアップしたり、そのバックアップしたデータを僚船のJMA-3300にコピーすることができます。
AISを利用した他船検索機能「DirecTrak」
入力された他船AISのAIS情報を利用して僚船の居場所などを簡単に検索できる、他船検索機能DirecTrack（ダイレクトラック）*2を搭載しています。自船に近いものから順に最大50隻分の他船情報がリストアップされ、そのなかから目的の船を選ぶと、自船と目的船の間にラインマーカーが引かれるとともに目的船までの距離と方位が画面上に数値表示されます。
注）*2 DirecTrakを使用するには、自船位置情報、船首方位情報、AIS情報の入力が必要です。
半透過ウィンドウ
数値情報やメニューに半透過ウィンドウを採用しています。レーダー映像を画面いっぱいに表示させたときにも、必要な数値情報の視認性を損なうことなくレーダー映像を重畳できますので、画面の隅に表示された重要な物標も見失うことがありません。
USBポート
フロントパネルにUSBポートを1口配置しています。 市販のUSBメモリを使って、各種設定値やマークデータなどをバックアップしたり、他のJMA-3300シリーズレーダーにそれらのデータをコピーすることもできます。また、ソフトウェアのアップデートも簡単に行えます。
※ MARPA+、Semi-Constaview、DirecTrakは、当社機器機能の名称です。
システム構成

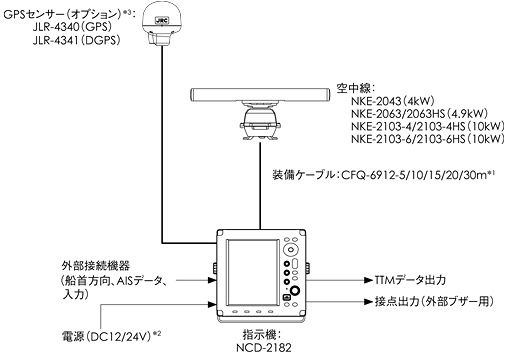

系統図
標準構成品目
| 品名 | 型名 | 数量 | 備考 |
|---|---|---|---|
| 指示機 | NCD-2182 | 1台 | |
| 空中線*4 | NKE-2XXX | 1台 | 何れかを選択 |
| FUSE | 1式 | 空中線に添付 | |
| 添付品 | 7ZXRD0028 | 1式 | |
| 取扱説明書 | 7ZPRD0788 | 1冊 | |
| 装備要領書 | 7ZPRD0790 | 1冊 | |
| 簡易取扱説明書 | 7ZPRD0794 | 1冊 |
注）*4 装備ケーブルCFQ-6912-xxは別途手配になります。装備環境に合わせて必要な長さをご指定下さい。
総務省 特定無線設備認証（第3種）
| 型式または名称 | 認証番号 | 工事設計認証取得年月日 |
|---|---|---|
| JMA-3340-4 | 001VYAA1074 | 平成22年12月6日 |
| JMA-3340-4HS | 001VYAA1075 | 平成22年12月6日 |
| JMA-3340-6 | 001VYAA1076 | 平成22年12月6日 |
| JMA-3340-6HS | 001VYAA1077 | 平成22年12月6日 |
総務省 特定無線設備認証（第4種）
| 型式または名称 | 認証番号 | 工事設計認証取得年月日 |
|---|---|---|
| JMA-3334 | 001UZAA1035 | 平成23年9月20日 |
| JMA-3336 | 001UZAA1036 | 平成23年9月20日 |
| JMA-3336HS | 001UZAA1037 | 平成23年9月20日 |
仕様・外形寸法図
| 総合型名 | JMA- 3334 |
JMA- 3336 |
JMA- 3336HS |
JMA- 3340-4 |
JMA- 3340-4HS |
JMA- 3340-6 |
JMA- 3340-6HS |
|
|---|---|---|---|---|---|---|---|---|
| 表示方式 | カラーラスタースキャンPPI | |||||||
| 空中線 | ||||||||
| 型名 | NKE-2043 | NKE-2063 | NKE-2063HS | NKE-2103-4 | NKE-2103-4HS | NKE-2103-6 | NKE-2103-6HS | |
| 周波数 | X-band（9410MHz） | |||||||
| 送信出力 | 4kW | 4.9kW | 10kW | |||||
| 空中線タイプ | レドーム型 | オープン型 | ||||||
| 輻射部長 | 2ft | 3.9ft | 4ft | 6ft | ||||
| 回転数 | 16-48rpm | 16-27rpm | 27-48rpm | 16-27rpm | 16-48rpm | 16-27rpm | 16-48rpm | |
| ビーム指向角 | H: 4°, V: 25° | H: 2°, V: 30° | H: 1.8°, V: 20° | H: 1.2°, V: 20° | ||||
| 送信パルス幅/繰返し周波数 | 0.08μs/4000Hz 0.08μs/2250Hz 0.13μs/1700Hz 0.25μs/1700Hz 0.5μs/1200Hz 0.8μs/750Hz 1.0μs/650Hz |
0.08μs/2250Hz 0.25μs/1700Hz 0.5μs/1200Hz 0.8μs/750Hz 1.0μs/650Hz |
||||||
| 最大レンジ | 48NM | 72NM | ||||||
| レンジスケール | 0.125, 0.25, 0.5,0.75, 1.5, 3, 6,12, 24, 48 NM | 0.125, 0.25, 0.5, 0.75, 1.5, 3, 6, 12, 24, 48, 72 NM | ||||||
| 指示機 | ||||||||
| 型名 | NCD-2182 | |||||||
| 距離分解能 | 30m 以下 | |||||||
| 最小探知距離 | 40m 以下 | |||||||
| 方位分解能 | ±1° 以下 | |||||||
| 表示器 | 10.4インチ カラーLCD, 640×480ドット, 1000cd/m², 白色LEDバックライト | |||||||
| PPI有効直径 | 150mm以上 | |||||||
| 表示モード | 相対運動: ノースアップ, ヘッドアップ, コースアップ | |||||||
| 真運動: ノースアップ, コースアップ | ||||||||
| 感度調整 | 自動 / 手動 | |||||||
| 海面/雨雪反射抑制 | 自動 / 手動 | |||||||
| レーダー航跡表示 | 4段階から選択（例 Long=1分～1時間、連続） | |||||||
| オフセンター | PPI半径の66% | |||||||
| バージアイコン | 表示可能 | |||||||
| MARPA+捕捉モード*3 | 自動/手動 （自動：New Targetによる） | |||||||
| MARPA+追尾可能目標数*3 | 10 | |||||||
| MARPA+捕捉/追尾 最大レンジ*3 | 20NM | |||||||
| MARPA+目標データ*3 | 真方位, 距離, 真コース, 真スピード, CPA, TCPA | |||||||
| ベクトル表示方法および長さ | 真/相対ベクトル、可変（1～60 分） | |||||||
| ガードゾーン | 2 | |||||||
| アラーム | CPA/TCPA, 新目標捕捉, 目標喪失, システムエラー | |||||||
| AIS表示目標数*4 | 50 | |||||||
| AIS目標データ*4 | MMSI, 船名, 真方位, 距離, 真コース, 真スピード, CPA, TCPA | |||||||
| 入力データ（航海情報） | GGA, GNS, GLL, RMC, VTG, VBW, VHW, THS, HDT, HDG, HDM, DPT, DBT, MTW, ROT, RSA, VDM, VDO, ALR, VWT, VWR | |||||||
| 入力データ（船首方位） | IEC61162（ 4800/38400bps - THS, HDT, HDG, HDM） JRC-NSK format（ JLR-20/30） Gyro-sync/step（ 360x, 180x, 90x, 36x）*1 |
|||||||
| 入力データ（船速） | IEC61162（ 4800bps - VBW, VHW） Log-sync（ 360x, 180x, 90x, 30x）*1 Log-pulse（ 800, 400, 200, 100）*1 |
|||||||
| 出力データ | RSD, OSD, TTM, TLL, TTD, GGA, RMC, GLL, VTG, THS, HDT | |||||||
| 接点出力 | １系統（外部ブザー用） | |||||||
| 電源電圧 | DC12/24V -10/＋30%*2 | DC24V -10/＋30% | ||||||
| 消費電力 | 約60W | 定常時：約85W 最大風速時：約180W |
定常時：約85W 最大風速時：230W |
定常時：約100W 最大風速時：約210W |
定常時：約100W 最大風速時：約360W |
定常時：約100W 最大風速時：約210W |
定常時：約100W 最大風速時：約360W |
|
| 環境条件 | 温度:-25℃～＋55℃（空中線）、-15℃～＋55℃（指示機） 相対湿度: 93%@40℃ IPコード: IP26（空中線）、IP55（指示機フロントベゼル） |
|||||||
| オプション | ||||||||
| 装備ケーブル（空中線－指示機） | CFQ-6912-xx （xx: 5/10/15/20/30 m）*2 |
|||||||
| ジャイロインターフェースユニット | NCT-4106A*1 | |||||||
| サンカバー | MTV304869 | |||||||
| JLR-20接続ケーブル（10m） | CFQ-5469 | |||||||
注）*1 ジャイロ/ログ信号の入力にはNCT-4106A（オプション）が必要です
*2 DC12Vの場合、装備ケーブルの最大長は20mになります
*3 MARPA+を使用するには船首方位情報の入力が必要です
*4 AIS目標表示機能を使用するには自船位置情報・船首方位情報･AIS情報の入力が必要です

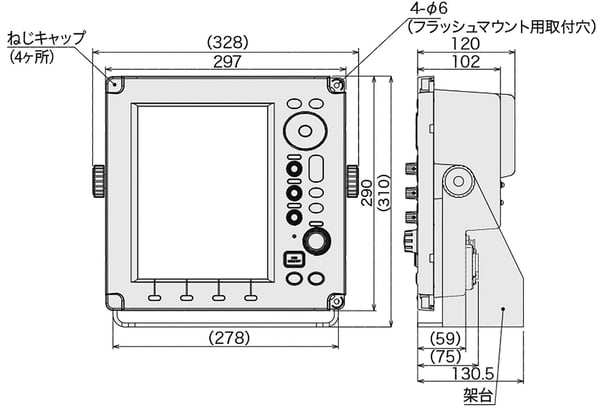

外形図（指示機）
NCD-2182 質量：5kg

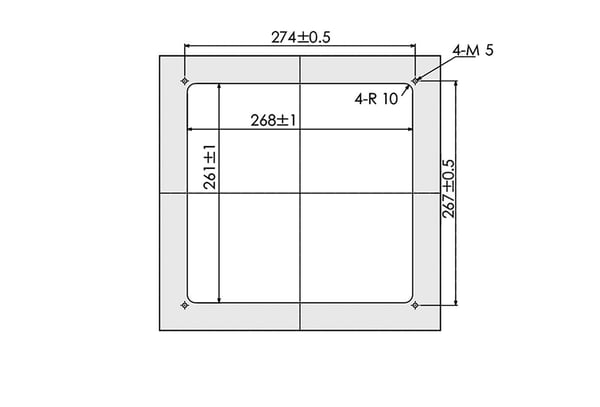

フラッシュマウント穴図

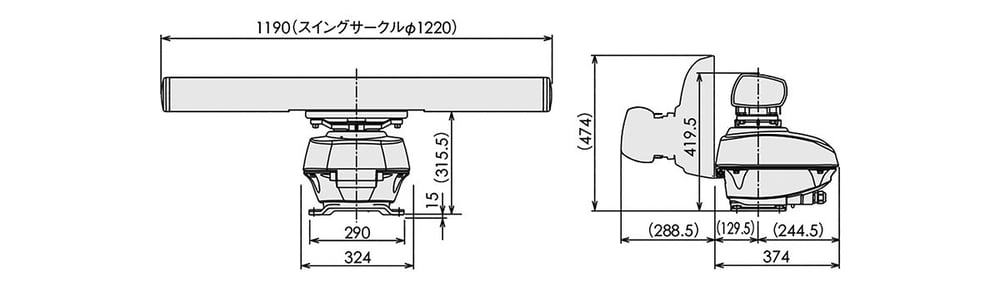

外形図（空中線）

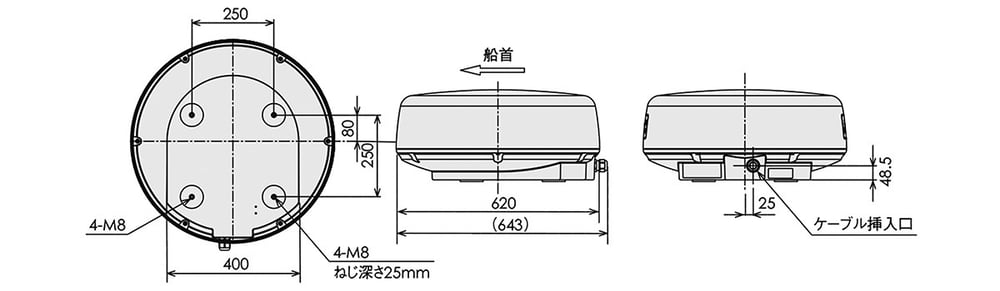

4kW NKE-2043 質量：10kg
4.9kW NKE-2063/2063HS 質量：21kg

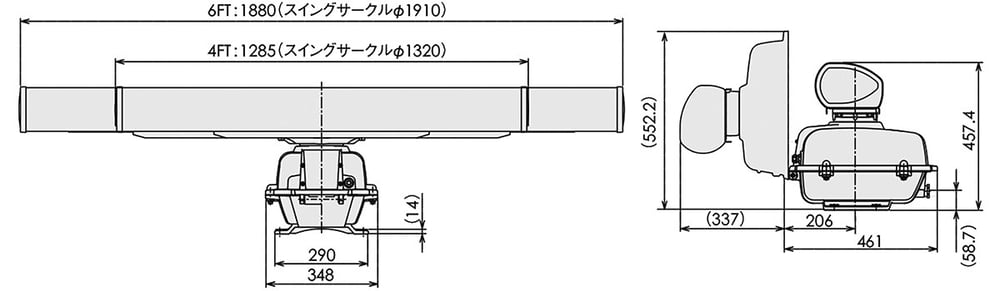

10kW NKE-2103-4/2103-4HS NKE-2103-6/2103-6HS 質量：4ft 約34kg / 6ft 約36kg
