船舶用レーダー装置 JMR-9200/7200 シリーズ

  • レーダー
  • 避航操船

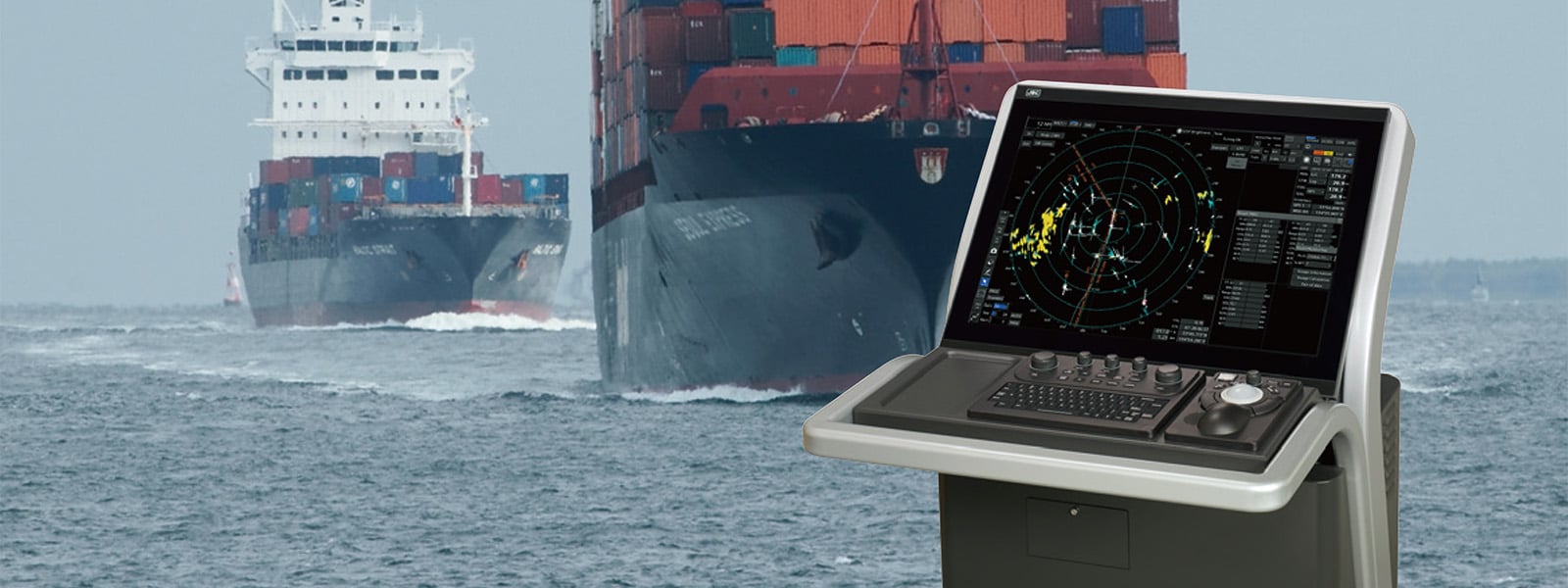

“高性能・高機能をより使い易く”を追求したユーザーインターフェースデザインを実現

jmr9200_01-2
  • 最新のIMO性能基準に適合し、各種空中線との組み合わせでMED型式認証を取得
  • ユーザーの声を反映させた直感的で使い易い表示・操作を実現
  • 衝突危険領域表示機能「Safety Zone Viewer」
  • 独自開発の新型プロセッサーを搭載し、物標検出機能を大幅に向上
  • 運用に合わせた拡張が可能なソフトウェアライセンスで各種オプション機能を提供

特長

JMR-9200/7200シリーズは26インチワイド/19インチ液晶表示部を採用する、最新のIMO性能基準を満たし、MED型式認証を取得した船舶用レーダーです。アイコン表示を基本とする新たなユーザーインターフェースを採用し、最新の機能をより使い易くお届けします。

Safety Zone Viewer(セーフティゾーンビューアー)機能*1【アップデート対応可能】

衝突の危険が高い領域をレーダー画面に表示することで、安全な航行領域を航海士が直感的に把握可能になります。また、輻輳海域においても安全な針路が一目でわかり、避航計画の立案にも効果的です。既にJMR-9200/7200シリーズをお使いの場合でも、ソフトウェアをアップデートするだけで、Safety Zone Viewer(セーフティゾーンビューアー)を導入することが可能です。
*1:オプション

  • 安全な航行領域の把握が可能
  • 危険な船舶を的確に検出
  • 輻輳域での避航計画が容易に立案可能
  • 直感的で見やすいグラフィック表示

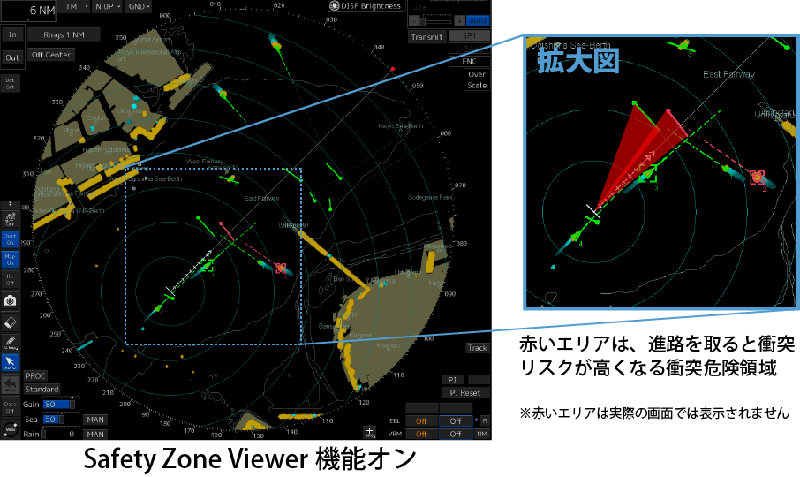

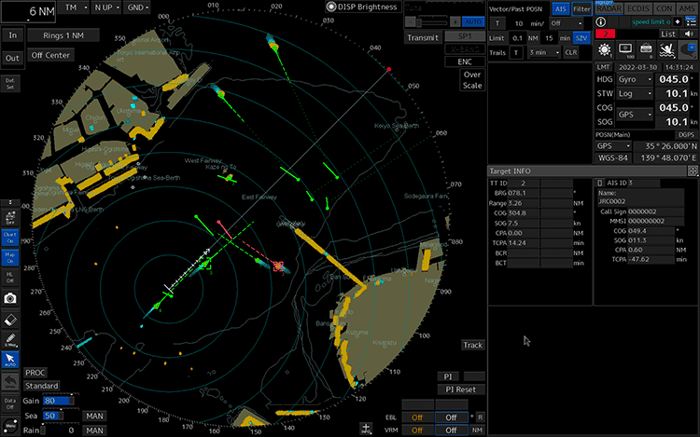

Safety Zone Viewer画面表示例

Safety Zone Viewer画面表示例

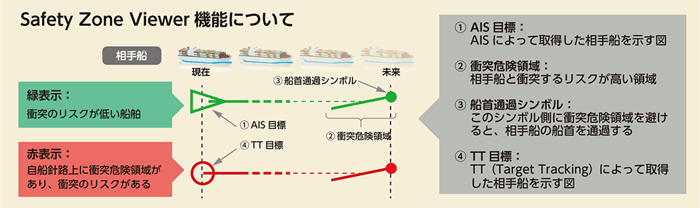

Safety Zone Viewer機能について

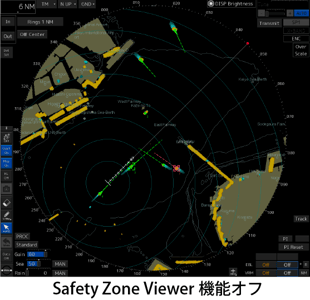

Safety Zone Viewer画面比較

Safety Zone Viewer機能について1
Safety Zone Viewer機能について2

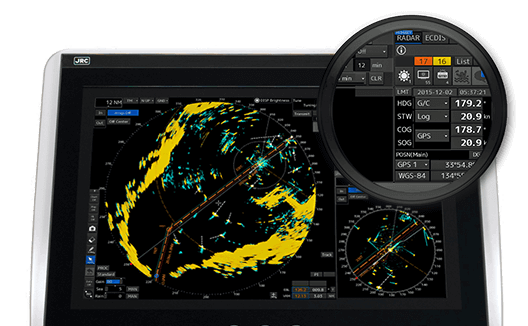

洗練されたユーザーインターフェース

洗練されたユーザーインターフェース

JMR-9200/7200シリーズではアイコン表示を基本とする「直観的に、使い易い」シンプルなメニュー体系の新しいユーザーインターフェース(jGUI)を採用しています。重要なデータは画面上の決まった位置に常に表示され、メニュー表示には対応機能が一目でわかるアイコンを採用しています。また、表示されているTTやAISのシンボルはカーソルを合わせるだけで対象の主要データをポップアップで表示します。

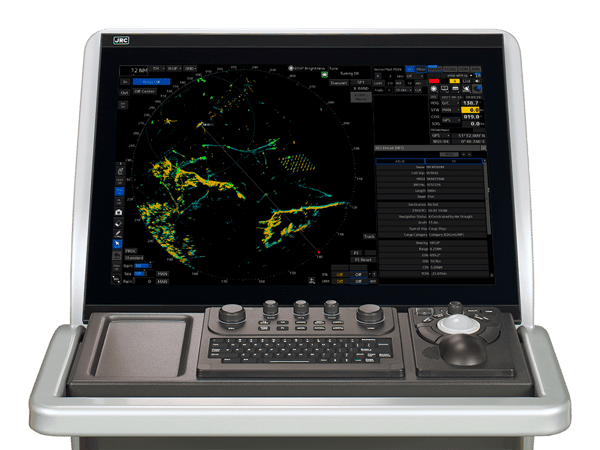

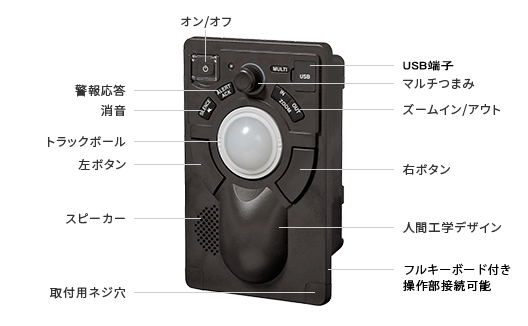

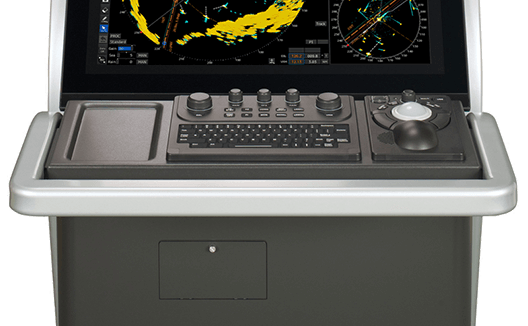

操作部も使い易く新設計

機器の操作も新設計のトラックボールで全てに対応できます。また、アラーム発生時など、特に注意が必要な状況では操作部からの警告音や色の変化でユーザーにお知らせします。
従来機と同様の専用機能ボタンや操作ノブを備え、さらにオプションのフルキーボード付き操作部を接続すれば、これまでのレーダーと同様に操作することができます。

操作部も使い易く新設計
タッチパネルモニター

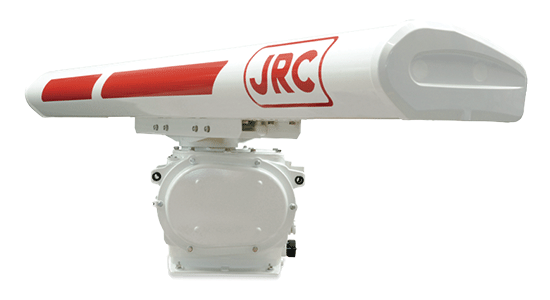

固体化空中線

JMR-9200/7200シリーズでは、XバンドとSバンド固体化空中線を用意しました。
すべてのモデルがパフォーマンスモニターを内蔵し、MED型式認証を取得しています。
新型Sバンドレーダーでは、12ft固体化モデルに加えて、世界で初めて小型軽量な8ft固体化モデルでもMED型式認証を取得しました。
この8ftモデルでは当社の固体化レーダーとして初めて高速回転(48rpm)モデルを用意しました。これにより、90kgのアンテナ重量と併せて、素早い状況の変化を捉える必要がある高速艇への装備に対応します。固体化空中線には以下の利点があります。

  • 予熱・同調不要
    予熱時間と同調操作が不要。電源投入後、速やかに安定した映像を得ることができます。
  • 物標をドップラーフィルターで鮮明に抽出
    マグネトロンを使用するレーダーでは適用が困難であったドップラーフィルターを用いた新方式のデジタル信号処理により、クラッター内の物標検出性能が向上しています。
  • マグネトロン交換不要
    信頼性の高い半導体送信回路の採用により、定期的なマグネトロンの交換が不要になり、保守費用の削減につながります。


6ft空中線

6ft空中線

9ft空中線

9ft空中線

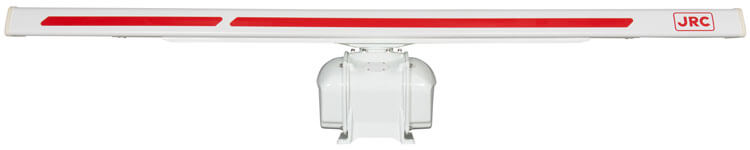

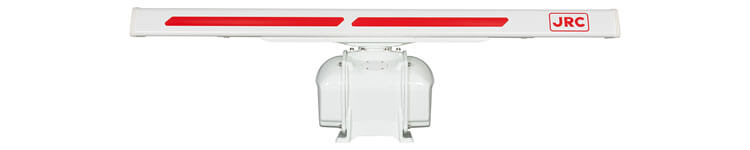

Xバンド固体化空中線

Xバンド固体化空中線画面表示例

Xバンド固体化空中線画面表示例

Xバンド固体化空中線画面表示例

Sバンド固体化空中線

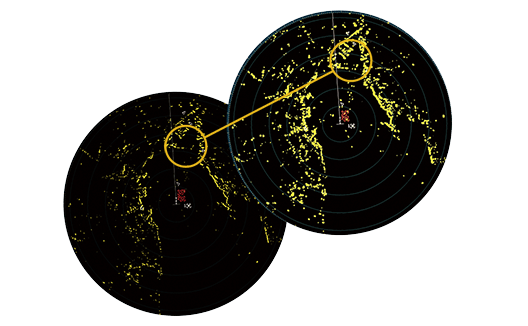

新開発プロセッサーでより使い易く

新開発プロセッサでより使い易く

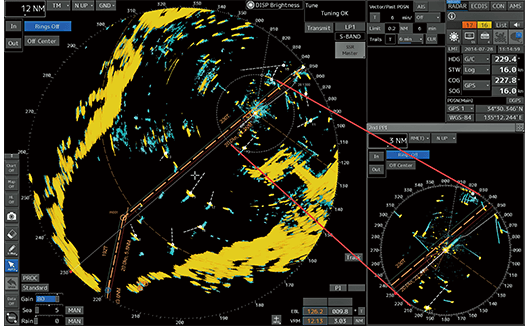

JMR-9200/7200シリーズは当社独自の最新高速プロセッサーを搭載しています。その卓越し た処理能力を用い、自船からの距離に応じた最適な信号処理を実現しました。これにより、近距離の海面反射(波からの反射)中の物標検出性能を大幅に改善しています。また、TT機能を常時バックグラウンドで動作させることでユーザーが目標捕捉操作をした直後から対象物標の移動ベクトルや数値情報が表示できます。さらに26インチワイド画面を採用したJMR-9200シリーズでは、メインPPIに加えてセカンドPPIを表示することができます。セカンドPPI表示では、メインPPIと異なる表示レンジやオフセンターの設定ができるので、メインPPI内の自船周辺を部分拡大したり、メインPPIの外側の状況を同時に監視したりすることが可能です。

継承される独自レーダー機能

JMR-9200/7200シリーズでは、ご好評をいただいている当社レーダーが持つ独自機能を継承しています。

リアルタイムヘッドアップ(Constaview)

Xバンド固体化空中線画面表示例

高速旋回時や回頭を繰り返すような操船時でも自船の動きに合わせてレーダー映像や他船の航跡をリアルタイムに更新するので、他船の動向や周囲の状況が直感的かつ正確に読み取れます。

最適化物標拡大機能(TEF)

最適化物標拡大機能(TEF)

小さな物標は大きく拡大し、陸地などの大きな物標は殆ど拡大しない当社独自のアルゴリズムにより大型建造物に近接した小物標でも物標拡大により重なることなく識別しやすい表示となります。

機能

運用に合わせた機能拡張

ソフトウェアライセンスの追加で使用可能となるオプション機能が各種搭載されています。ソフトウェアライセンスは船上でのレーダー運用開始後でも追加することができるので、実際の運用状況に合わせたカスタマイズが可能です。

オプション機能

img-product-jmr9200_7200_16
※写真は一部オプションを含む
  • チャートレーダー機能*1
  • Safety Zone Viewer機能*2
  • 波浪解析機能
  • AIS表示ターゲット数拡張(500 → 1000)

*1:チャートレーダー機能の使用には電子海図データの導入が必要。
*2:2022年6月以降のソフトウェアで対応。

安全・低燃費運航をサポートする波浪解析機能

img-product-jmr9200_7200_17

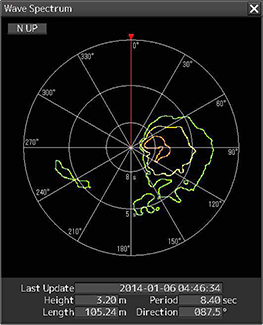

Xバンドレーダーで得られる自船近辺の海面反射信号を解析し、波高・波向・波長・波周期情報をスペクトラム映像と合わせて表示します*3。この波浪解析で得られる情報をもとに、波による船体の捻れ・揺れを抑える進路をとることで、乗組員、積荷に対する安全性の向上をはかり、燃料消費も抑えた航行が可能になります。

*3:スペクトラム映像はJMR-9200 シリーズのみ対応。

レーダーによるVHFリモート操作

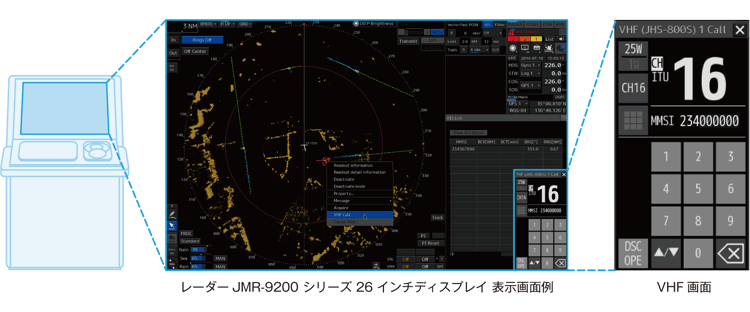

レーダーにVHFリモート操作機能を搭載しています*4。VHF本体のチャネル設定や、レーダーPPI画面上のAISターゲットによるDSC呼出しをすることができます。ワイヤレススピーカーマイク*5などによりVHF本体から離れた場所で相手船との通話を実現しています。

img-product-jmr9200_7200_18

*4:JHS-800Sが対応。
*5:ワイヤレススピーカーマイクはJHS-800Sのオプションになります。


衛星通信ブロッキング表示機能*6

衛星通信ブロッキング表示機能

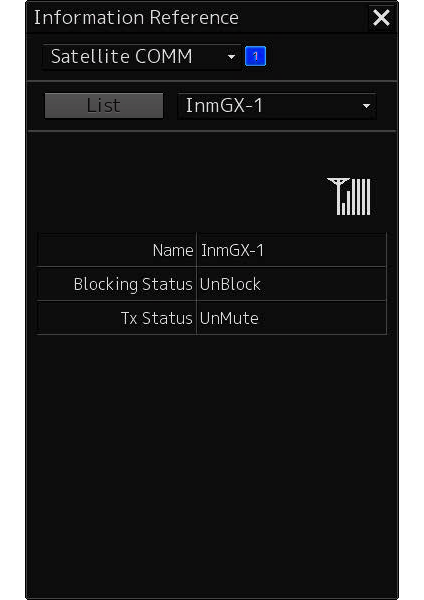

当社製インマルサットFBB および、インマルサットGX*7が衛星と通信している時に、衛星アンテナのアンテナ受信レベル、ブロッキング発生状態や送信停止状態*8を表示することができます。

*6:衛星通信ブロッキング表示機能はオプションになります。別途お問い合わせください。
*7:JUE-251/501、JUE-60GXが対応。
*8:送信停止状態はJUE-60GXのみ対応。

外部センサー機器とのインターフェース共有

外部センサー機器とのインターフェース共有

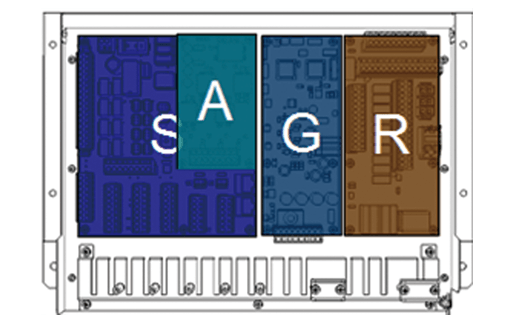

NQE-1143 接続箱内部の
インターフェース回路配置

中央制御部にはMEDで要求される最低限の外部インターフェースのみを備え、それ以外のセンサーデータはインターフェース回路からブリッジネットワーク(LAN)経由で受信します。インターフェース回路は複数台の新型航法機器で共有できる設計になっており、必要となる各種インターフェース回路は信号形式、接続数に合わせて組み合わせが選択できます。

SLC AOC GIF RIF






インターフェース回路組合せ(機器系統図をご参照下さい)

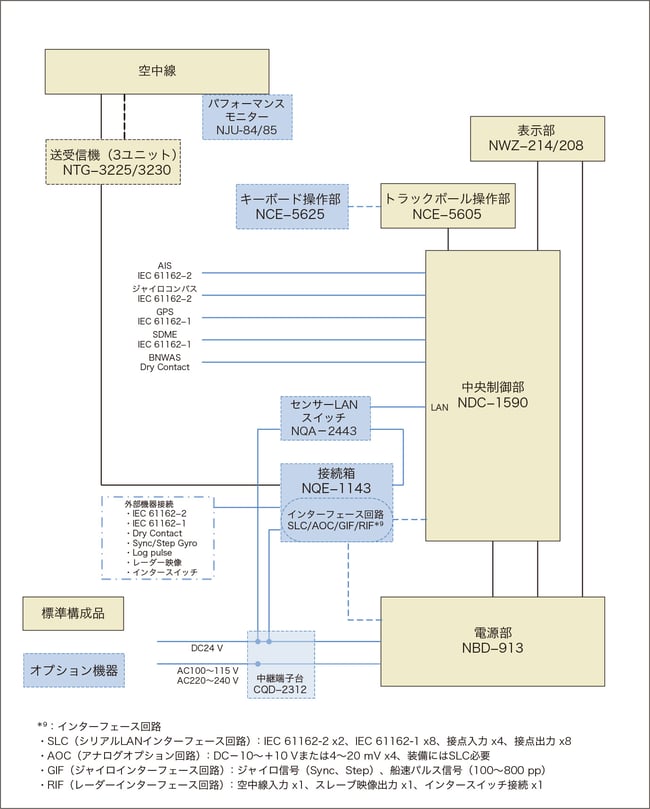

機器系統図

外部センサー機器とのインターフェース共有

標準構成品

  • 中央制御部
  • 電源部
  • 表示部
  • トラックボール操作部
  • 空中線
  • 送受信機(3ユニット空中線の場合)

主要オプション機器

  • キーボード操作部
  • センサーLANスイッチ
  • 接続箱
  • シリアルLANインターフェース回路
  • アナログオプション回路
  • ジャイロインターフェース回路
  • レーダーインターフェース回路
  • 中継端子台
  • 自立架台
  • パフォーマンスモニター( 一部の空中線に適用)
  • インタースイッチ(4 ch/8 ch)

外形寸法図

19インチ表示部および卓上架台

19インチ表示部および卓上架台1

NWZ-214 質量:4.6 kg

19インチ表示部および卓上架台2

CWB-1594*1 質量:3.6 kg

26インチ表示部および卓上架台

26インチ表示部および卓上架台1

NWZ-208 質量:16 kg

26インチ表示部および卓上架台2

CWB-1595*1 質量:5.5 kg

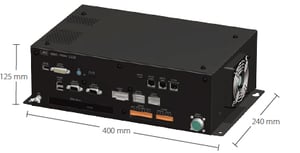

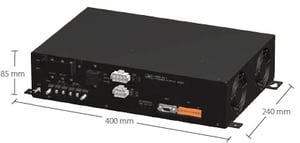

中央制御部

中央制御部

NDC-1590 質量:5.6 kg

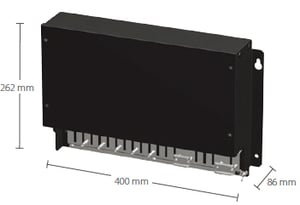

電源部

電源部

NBD-913 質量:4.2 kg

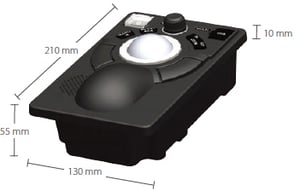

トラックボール操作部

トラックボール操作部

NCE-5605 質量:1.3 kg

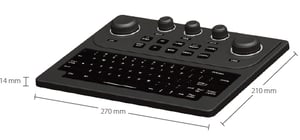

キーボード操作部

キーボード操作部

NCE-5625*1 質量:0.8 kg

接続箱

接続箱

NQE-1143*1 質量:3.8 kg

19インチ用自立架台および26インチ用自立架台

CWA-245*1 質量:55 kg

CWA-246*1 質量:65 kg

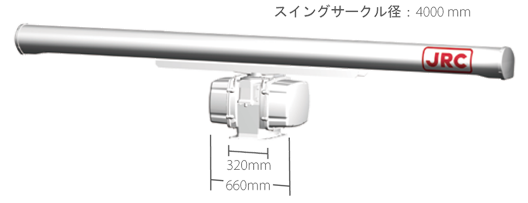

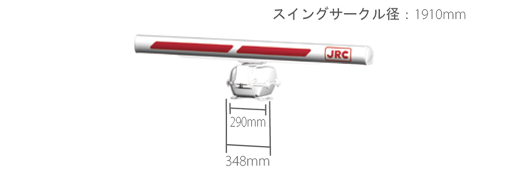

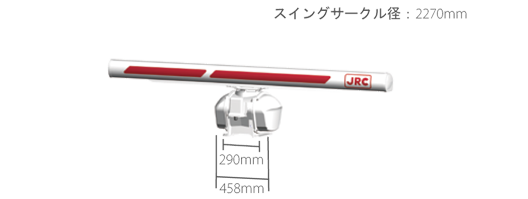

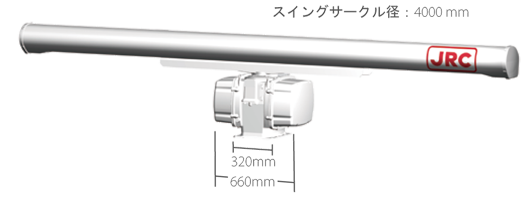

10 kW 6 ft Xバンド空中線(2ユニット)

10kW Xバンド空中線(2ユニット)

NKE-2103-6*2 (27 rpm)/NKE-2103-6HS*2 (48 rpm) 質量:40 kg

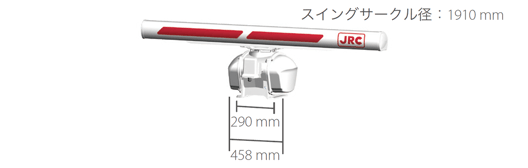

25 kW 6 ft Xバンド空中線(2ユニット)

NKE1125-6_NKE2254-6hs

NKE-1125-6*2 (24 rpm)/NKE-2254-6HS*2 (48 rpm) 質量:55 kg

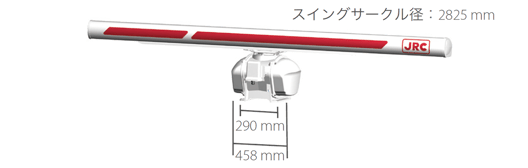

25 kW 9 ft Xバンド空中線(2ユニット)

NKE1125-9

NKE-1125-9*2 (24 rpm) 質量:60 kg

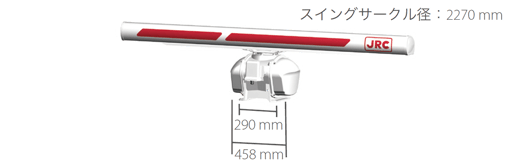

25 kW 7 ft Xバンド空中線(3ユニット*3

NKE1129-7

NKE-1129-7*2 (24 rpm) 質量:51 kg

25 kW 9 ft Xバンド空中線(3ユニット*3

25kW Xバンド空中線

NKE-1129-9*2  (24 rpm) 質量:53 kg

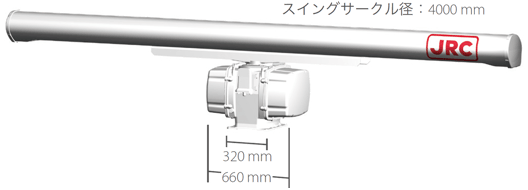

30 kW 12 ft Sバンド空中線(2ユニット)

NKE1130

NKE-1130*2  (24 rpm) 質量:180 kg

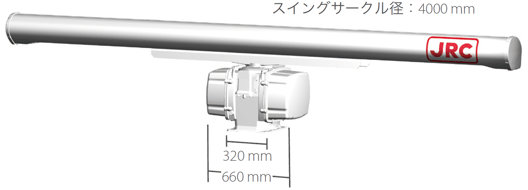

30 kW 12 ft Sバンド空中線(3ユニット*3

NKE1139

NKE-1139*2  (24rpm) 質量:165 kg

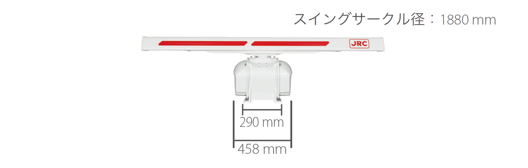

600 W 6 ft Xバンド固体化空中線(2ユニット)

NKE1696-6

NKE-1696-6 (24 rpm) 質量:53 kg

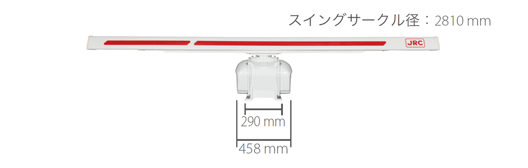

600 W 9 ft Xバンド固体化空中線(2ユニット)

NKE1696-9

NKE-1696-9 (24 rpm) 質量:58 kg

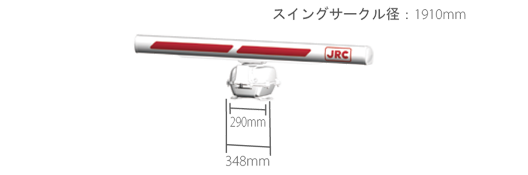

250 W 8 ft Xバンド固体化空中線(2ユニット)

250W Sバンド固体化空中線(2ユニット)

NKE-2632 (24 rpm) 質量:85 kg

250 W 8 ft Xバンド固体化空中線(2ユニット)

250W Sバンド固体化空中線(2ユニット)

NKE-2632-H (24 rpm) 質量:90 kg

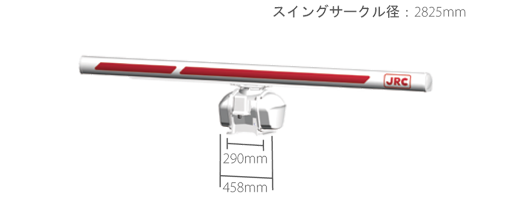

250 W 12 ft Sバンド固体化空中線(2ユニット)

250W Sバンド固体化空中線(2ユニット)

NKE-1632 (24 rpm) 質量:160 kg

*1:オプション。
*2:パフォーマンスモニターはオプション。
*3:送受信機NTG-3225が必要。

仕様

機種 26インチタイプ*1
型式承認/型式検定
JMR-9210-6X
第5345号/
R15003
JMR-9225-6X
第5314号/
R14008
JMR-9225-6XH
-
JMR-9225-7X3
第5322号/
R14013
JMR-9230-S
第5316号/
R14007
JMR-9230-S3
第5321号/
R14014
JMR-9282-S
-
JMR-9272-S
第5346号/
R15002
JMR-9296-6X
第5739号
-
JMR-9210-6XH
-
JMR-9225-9X
第5315号/
R14011
JMR-9225-9X3
第5323号/
R
14012
JMR-9282-SH
-
JMR-9296-9X
第5738号
-
19インチタイプ*1
型式承認/型式検定
JMR-7210-6X
第5343号/
R15004
JMR-7225-6X
第5311号/
R14009
JMR-7225-6XH
-
JMR-7225-7X3
-
JMR-7230-S
第5313号/
R14006
JMR-7230-S3
-
JMR-7282-S
-
JMR-7272-S
第5344号/
R15001
JMR-7296-6X
第5737号
-
JMR-7210-6XH
-
JMR-7225-9X
第5312号/
R14010
JMR-7225-9X3
-
JMR-7282-SH
-
JMR-7296-9X
第5740号
-
IMO準拠
ユニット構成 2ユニット構成 3ユニット構成*2 2ユニット構成 3ユニット構成*3 2ユニット構成
パフォーマンスモニター NJU-85 NJU-84 組み込み
周波数 Xバンド Sバンド Xバンド
表示方式 カラーラスタースキャンPPI
空中線
型名*1 NKE-2103-6
NKE-2103-6HS
NKE-1125-6
NKE-1125-9
NKE-2254-6HS NKE-1129-7
NKE-1129-9
NKE-1130 NKE-1139 NKE-2632
NKE-2632-H
NKE-1632 NKE-1696-6
NKE-1696-9
空中線長 6フィート 6/9フィート 6フィート 7/9フィート 12フィート 8フィート 12フィート 6/9フィート
送信出力 10 kW 25 kW 30 kW 250 W(固体化) 600 W(固体化)
送信周波数 9410 MHz ± 30 MHz 3050 MHz ± 20 MHz P0N:3035 MHz
Q0N:3065 ± 4 MHz
または 3060 ± 4 MHz
P0N:9410 MHz
Q0N:9440 ± 4 MHz
または 9435 ± 4 MHz
水平ビーム幅 1.2 ° 6フィート:1.2 °
9フィート:0.8 °
1.2 ° 7フィート:1.0 °
9フィート:0.8 °
1.9 ° 2.7 ° 1.9 ° 1.2 ° 0.8 °
垂直ビーム幅 20 ° 25 ° 25 ° 20 °
回転数 27 rpm
48 rpm(高速回転)
24 rpm 48 rpm(高速回転) 24 rpm 24 rpm 24 rpm
48 rpm(高速回転)
24 rpm 24 rpm
パルス幅/周波数*4 0.08 μs/2250 Hz 0.07 μs/2250 Hz,0.2 μs/2250 Hz 0.07 μs/(4.6 μs、8 MHz)/1860 Hz
または2280 Hz
0.07 μs/(4.6 μs、8 MHz)/1360 Hz
または1700 Hz
0.25 μs/1700 Hz 0.3 μs/1900 Hz,0.4 μs/1400 Hz 0.14 μs/(9.1 μs、8 MHz)/1860 Hz
または2280 Hz
0.14 μs/(4.6 μs、8 MHz)/1360 Hz
または1700 Hz
0.5 μs/1200 Hz 0.8 μs/750 Hz 0.29 μs/(9.1 μs、8 MHz)/1860 Hz
または 2280 Hz
0.28 μs/(9.1 μs、8 MHz)/1000 Hz
0.8 μs/750 Hz 1.0 μs/650 Hz 0.57 μs/(9.1 μs、8 MHz)/1280 Hz 0.56 μs/(9.1 μs、8 MHz)/1000 Hz
1.0 μs/650 Hz 1.2 μs/510 Hz 1.14 μs/(18.3 μs、8 MHz)/640 Hz 1.12 μs/(9.1 μs、8 MHz)/660 Hz
または730 Hz
送受切替器 サーキュレーター+ダイオードリミッター サーキュレーター
+TRHPL
サーキュレーター+ダイオードリミッター サーキュレーター+ダイオードリミッター
レンジスケール 0.125、0.25、0.5、0.75、1.5、3、6、12、24、48、96 NM
モーター ブラシレス
同調 自動/手動
環境条件 温度:−25 ~ +55 ℃ (NTG-3225/NTG-3230:−15 ~ +55 ℃)、相対湿度:93 %@40 ℃
指示機
LCD JMR-9200:26インチ WUXGAカラーLCD、1920 × 1200ドット
JMR-7200:19インチ SXGAカラーLCD、1280 × 1024ドット
PPI有効直径 JMR-9200:320 mm以上
JMR-7200:250 mm以上
方位表示 ノースアップ、コースアップ、ヘッドアップ
運動モード 相対運動-真航跡、相対運動-相対航跡、真運動-真航跡
EBL 2本 (EBL1/EBL2) (中央/独立) 000.0 ~ 359.9 °、4桁デジタル表示
VRM 2個 (VRM1/VRM2) 0.000 ~ 96.0 NM、4桁デジタル表示
海面/雨雪反射抑制 自動/手動
航跡表示 Short(15秒~60分)/Long(30分~24時間)の2段階
自船航跡記憶 24時間
ユーザーマップ 100,000点
オフセンター 半径の66 %(96 NMレンジを除く)
TT追尾目標数 最大100ターゲット
TT追尾範囲 自動/手動 最大32 NM
AIS目標数 最大500ターゲット(オプションで最大1000ターゲットに拡張)
TT/AISベクトル 真/相対、1~120分で可変
環境条件 動作温度:−15 ~ +55 ℃、相対湿度:93 %@40 ℃
電源電圧 AC100-115 V、50/60 Hz、1φ/AC220-240 V、50/60 Hz、1φ/DC24 V
オプション
チャートレーダー機能 ソフトウェアライセンス
AIS表示目標数拡張 ソフトウェアライセンス
波浪解析機能 ソフトウェアライセンス
キーボード操作部 NCE-5625
接続箱 NQE-1143
インターフェース回路 CMH-2370(シリアルLANインターフェース回路)/CMJ-560(アナログオプション回路)/CMJ-554(ジャイロインターフェース回路)
自立架台 CWA-245(19インチ)/CWA-246(26インチ)
パワーコントロールユニット NQE-3167
インタースイッチ NQE-3141-4A(ボックス形、4台まで)
インタースィッチ NQE-3141-8A(ボックス形、8台まで)
凍結防止付空中線*5 無し NKE-1125-6D/9D NKE-2254-6HSD NKE-1129-7D/9D NKE-1130D NKE-1139D NKE-2632D/E NKE-1632D/E NKE-1696D/E

注)*1:型名末尾にHが付く機種は高速回転モデル
  *2:外付送受信器 : NTG-3225
  *3:外付送受信器 : NTG-3230
  *4:NKE-2632/1632空中線は、送信パルス幅(第1)/(送信パルス幅、周波数偏移幅(第2))/繰返し周波数
  *5:型名末尾が電圧を示す D:AC100 V、E:AC220 V
