- レーダー
特長
リアルタイムヘッドアップ（Constaview）
リアルタイムヘッドアップとは、レーダー映像や他船の航跡が自船の回頭に合わせて同時に動く機能です。従来のレーダーでは、これらの映像更新に空中線走査数回分の時間を要していたため、物標の相対位置が自船の動きよりも遅れて表示されたり、他船航跡がジグザグになる（相対航跡）などの問題がありましたが、本機では自船の動きに追従して映像が瞬時に更新されるため、高速旋回時や回頭を繰り返すような操船時でも、他船の動向や周囲の状況が直感的かつ正確に読み取れます。
数回の空中線走査で映像を更新するため、航跡は相対表示になります。
船首方向が変わっても常に真航跡が表示できます。

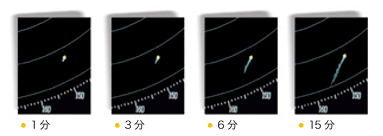

長さが自在に切り換えられる他船航跡表示
航跡には船の針路や速度が明確に反映されるため、他船航跡の監視は衝突防止に非常に有効です。JMA-5300MK2シリーズは他船航跡の長さが7 段階で自在に切換ることができ、他船の動向をすばやく正確に判断することができます。
最適化物標拡大機能（TEF）
TEFは、当社独自のアルゴリズムにより、物標をその大きさに応じた倍率で拡大表示する、物標拡大機能です。従来のレーダーでは拡大率が一様であったため、陸地や大型建造物などに近接した小物標が隠れてしまうことがありましたが、TEFでは小さな物標を大きく拡大しつつ、逆に陸地などの大きな物標は殆ど拡大されないので、物標同士が重ならず識別しやすい表示が可能です。
超ワイドダイナミックレンジ受信機（UDR）
JMA-5300MK2シリーズは、全てのレーダー空中線に新開発の超ワイドダイナミックレンジ受信機（UDR）を搭載しています。この新型受信機によりクラッタ抑圧性能が飛躍的に向上し、従来モデルでは困難であった、強いシークラッタの中に埋もれた物標の識別も、格段に判りやすくなりました。
表示・操作
新設計の専用操作部
従来モデルより定評のある専用操作部は、人間工学に基づき機能的に分類・配置されたタッチキーやボリューム類はそのままに、さらに質感とキーレスポンスをアップさせ、ストレスの無い快適な操作性を実現しています。また、すべての機能は内蔵トラックボールひとつで操作できるように設計されており、誰もが簡単に最新機能を扱うことができます。

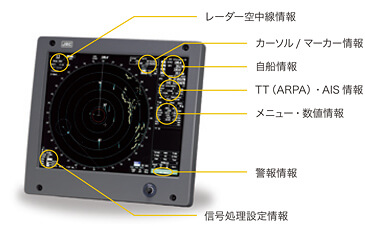

くっきり見やすい新型ディスプレイ
JMA-5300MK2シリーズは、表示部に新たに高輝度・高精細な19 インチ/23.1インチLCDディスプレイを採用。従来モデルに比べて、より見やすく高画質な映像を提供します。
また、従来モデルよりもさらに洗練された分かりやすい画面・メニュー構成や、目標の捕捉・シンボル情報の表示などがワンタッチで操作できる自動カーソルモードなど、見やすさと扱いやすさに磨きをかけました。
CCRP
JMA-5300MK2シリーズは、この性能基準に適合したCCRP（Consistent Common Reference Point）機能を搭載。分かりやすいグラフィックイメージを使用したCCRP設定メニューで、自船におけるCCRP、レーダー空中線装備位置（最大8台まで入力可能）、およびGPS空中線装備位置を入力することにより、全ての測定をCCRP基準で行うことができます。
システム構成
ブラックボックスタイプの信号処理部
JMA-5300MK2シリーズの心臓部である信号処理部は、小型軽量なブラックボックスタイプで、設置場所を選びません。また、最大100個の目標を自動追尾できるTT（Target Tracking = ARPA）ユニット、最大300個（活性化目標＋休止化目標）の他船情報に対応したAISインターフェースユニット、さらに海図重畳を可能にするプロッターユニットがオプションとして内蔵可能です。
世界トップレベルの高性能と高信頼性
JMA-5300MK2シリーズは、当社が先進技術を投入して船舶用レーダー向けに独自開発した高性能レーダー信号処理プロセッサーTornadoを搭載。卓越した性能・機能とともに優れた耐環境性能を誇ります。また、全てのレーダー空中線駆動部には、耐久性に優れたブラシレスモーターを採用。これらの優れたコア技術と高度な信頼性設計の融合により、世界トップレベルの高性能と高い信頼性を実現しています。
インタースイッチ（オプション）
オプションのインタースイッチを装備することにより、最大8台までの指示器およびレーダー空中線の切換が可能になります。
標準構成品目
- 表示部
- 空中線
- 操作部
- 処理部
- 接続ケーブル
- 予備品
- 取扱説明書
接続ケーブルについて
| [ケーブルタイプ] | [標準長] | [最大長] |
|---|---|---|
| 処理部-表示部 | 5m | 5m |
| 処理部-操作部 | 5m | 25m |
| 空中線-処理部（10/25kW） | 30m | 65m |
| 空中線-接続箱（30kW） | 40m | 50m*1 |
| 接続箱-処理部（30kW） | 20m | 30m*1 |
| 処理部用電源ケーブル | 5m | 5m |
| 表示部用電源ケーブル | 5m | 5m |
*1: 処理部と空中線間の全長距離は65m 以下にしてください。
仕様・外形寸法図
| 総合型名 | JMA- 5312- 6 |
JMA- 5312- 6HS |
JMA- 5322- 7 |
JMA- 5322- 9 |
JMA- 5322- 6HS |
JMA- 5332- 12 |
|
|---|---|---|---|---|---|---|---|
| 表示方式 | カラーラスタースキャンPPI | ||||||
| 表示距離範囲 | 0.125/0.25/0.5/0.75/1.5/3/6/12/24/48/96 NM | ||||||
| 空中線 | |||||||
| 型名 | NKE- 2103- 6 |
NKE- 2103- 6HS |
NKE- 2254- 7 |
NKE- 2254- 9 |
NKE- 2254- 6HS |
NKE- 1130 |
|
| 輻射部長 | 6ft | 6ft | 7ft | 9ft | 6ft | 12ft | |
| 送信出力 | 10kW | 25kW | 30kW | ||||
| 送信周波数 | 9410MHz±30MHz | 3050MHz ± 20MHz | |||||
| ビーム幅 3dB | 水平1.2°垂直20° | 水平1.2°垂直20° | 水平1.0°垂直20° | 水平0.8°垂直20° | 水平1.2°垂直20° | 水平1.9°垂直25° | |
| 回転速度 | 27rpm | 48rpm | 24rpm | 48rpm | 24rpm | ||
| パルス幅/ 周波数 | 0.08μs/2250Hz 0.25μs/1700Hz 0.5μs/1200Hz 0.8μs/750Hz 1.0μs/650Hz |
0.07μs/2250Hz 0.2μs/2250Hz 0.3μs/1900Hz 0.4μs/1400Hz 0.8μs/750Hz 1.0μs/650Hz 1.2μs/510Hz |
|||||
| 送受切替器 | サーキュレータ＋ダイオードリミッタ | ||||||
| 同調 | 自動/手動 | ||||||
| 動作環境 | 温度：- 25℃＋ 55℃ 湿度：93％＠ 40℃（相対） | ||||||
| 処理部 | |||||||
| 型名 | NDC-1417 | ||||||
| 方位表示モード | ノースアップ/コースアップ/ヘッドアップ | ||||||
| 運動モード | 相対運動-真航跡、相対運動-相対航跡、真運動-真航跡 | ||||||
| EBL | 2 本（EBL1/EBL2）（センター/ 独立）、000.0°～ 359.9°デジタル表示 | ||||||
| VRM | 2 個（VRM1/VRM2）、0.000 ～ 97.2nm デジタル表示 | ||||||
| 航跡表示 | 4 段階：短、中、長、極長（例：短：オフ/0.25/0.5/1/3/6/10/15min から選択） | ||||||

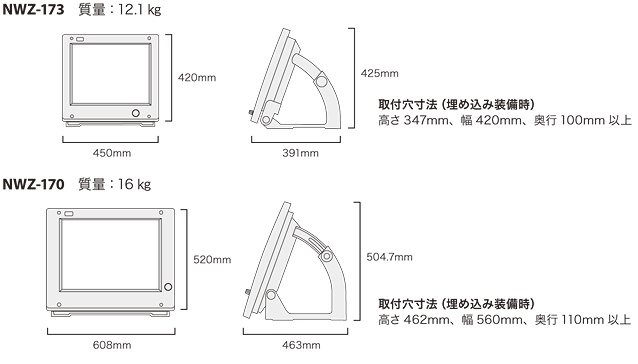

| 表示部 *19 インチまたは23.1 インチの何れかを選択 | |||||||
| 型名 | NWZ-173（19 インチ）/NWZ-170（23.1 インチ） | ||||||
| 表示解像度 | 1280 × 1024 ドット（SXGA） | ||||||
| PPI 有効直径 | 250mm 以上 | ||||||
| 接続ケーブル | 5m（処理部-表示部間） | ||||||

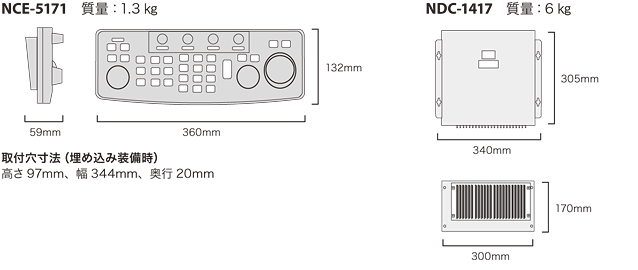

| 操作部 | |||||||
| 型名 | NCE-5171 | ||||||
| 接続ケーブル | 5m（処理部-操作部間） | ||||||
| 装備ケーブル | CFQ-6912-20 標準長＝ 20m（オプションで65m までの延長可能） | CFQ-6912-10 （L=10m） 2695110056（L=20m） |
|||||
| 電源（電圧） | DC21.6 ～ 36.0V | AC100V～240V*2 | |||||
| 消費電力（最大風速負荷） | 620W | 700W | 240W 1600VA |
||||
| 動作環境 | 温度：-15℃＋ 55℃ 湿度：93% ＠ 40℃（処理部、表示部、操作部） | ||||||
| オプション | |||||||
| ジャイロインターフェース | NCT-59A（NDC-1417 に組込み） | ||||||
| ATA 処理部（30 目標） | NCA-877A（NDC-1417 に組込み） | ||||||
| ARPA 処理部（100 目標） | NCA-877WA（NDC-1417 に組込み） | ||||||
| パフォーマンスモニター | NJU-85 | NJU-84（標準） | |||||
| インタースイッチユニット | NQE-3141-4A（最大4 台まで）/NQE-3141-8A（最大8 台まで） | ||||||
| AIS 処理部 | NQA-2103（NDC-1417 に組込み） | ||||||
| プロッターユニット | NDB-34A（NDC-1417 に組込み） | ||||||
| 整流器 | NBA-5111 - AC100-120/220-240V（50/60Hz,1φ） | NBA-5111（標準） | |||||
*2：JMA-5332-12 は整流器NBA-5111 が標準となります。（AC100-120/220-240V（50/60Hz,1φ））
表示部

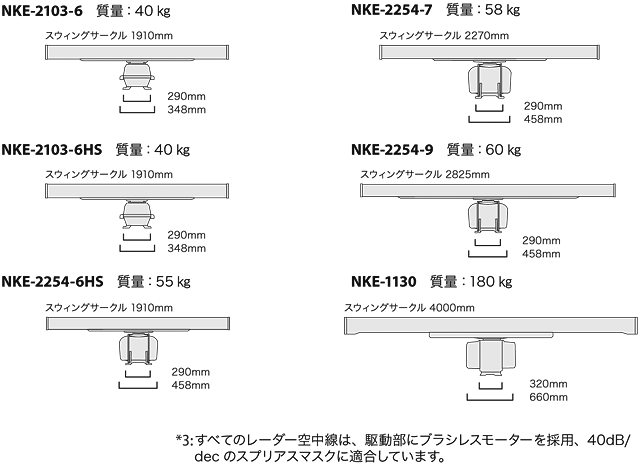

レーダー空中線*3
操作部および処理部
