特長
リアルタイムヘッドアップ（Constaview）
リアルタイムヘッドアップとは、レーダー映像・航跡・各種シンボル・海図などが、自船の回頭に合わせてリアルタイムに追従して動く機能です。従来のレーダーでは、数回のアンテナ走査により映像が更新されていたため、自船の動きに伴い他船の航跡も小刻みに変化して表示されていましたが（相対航跡）、本機では常に真航跡が表示できるため、他船の動きが正確に読み取れます。また、物標の相対位置がブリッジから見た実際の風景と常に一致するので、高速旋回時や複雑な操船時でも周囲の状況が直感的に分かります。
数回の空中線走査で映像を更新するため、航跡は相対表示になります。
船首方向が変わっても常に真航跡が表示できます。

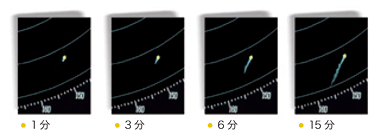

長さが瞬時に切り換えられる他船航跡表示
他船の針路や速度が明確に反映されるレーダー航跡を監視することは、衝突防止に非常に有効です。 JMA-5200MK2シリーズは、他船のレーダー航跡の長さを4段階で瞬時に切り換えて表示することができ、他船の動向をすばやく正確に判断することができます。
最適化物標拡大機能（TEF）
TEFは、当社独自のアルゴリズムにより、物標をその大きさに応じた倍率で拡大表示する、物標拡大機能です。従来のレーダーでは拡大率が一様であったため、陸地や大型建造物などに近接した小物標が隠れてしまうことがありましたが、TEFでは小さな物標を大きく拡大しつつ、逆に陸地などの大きな物標は殆ど拡大されないので、物標同士が重ならず識別しやすい表示が可能です。
超ワイドダイナミックレンジ受信機（UDR）
JMA-5200MK2シリーズは、全てのレーダーアンテナに新開発の超ワイドダイナミックレンジ受信機（UDR）を搭載しています。この新型受信機によりクラッタ抑圧性能が飛躍的に向上し、従来モデルでは困難であった、強いシークラッタの中に埋もれた物標も、格段に識別しやすくなりました。
表示・操作
操作性に優れた専用操作部
従来モデルより定評のある専用操作部は、人間工学に基づき機能的に分類・配置されたタッチキーやボリューム類と素早いレスポンスにより、ストレスの無い快適な操作性を実現しています。また、すべての機能は内蔵トラックボールひとつで操作できるように設計されており、誰もが簡単に最新機能を扱うことができます。
なお、専用操作部はモデル別に2タイプがあり、第1種認証モデルはNCE-7699A、第3種認証モデルはNCE-7729Aになります。
第1種認証モデル用操作部 NCE-7699A
第3種認証モデル用操作部 NCE-7729A

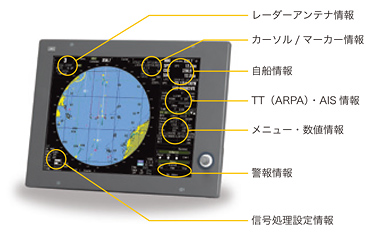

くっきり見やすい高輝度LCDディスプレイ
JMA-5200MK2シリーズは、視認性に優れた15インチ高輝度LCDディスプレイを採用しています。
昼夜を問わず、見やすく高画質な映像を提供します。また、従来モデルよりもさらに洗練された分かりやすい画面・メニュー構成や直感的な操作体系など、見やすさと扱いやすさに磨きをかけました。
CCRP
JMA-5200MK2シリーズは、この性能基準に適合したCCRP（Consistent Common Reference Point）機能を搭載。分かりやすいグラフィックイメージを使用したCCRP設定メニューで、自船におけるCCRP、レーダーアンテナ装備位置、およびGPSアンテナ装備位置を入力することにより、全ての測定をCCRP基準で行うことができます。
システム構成
ブラックボックスタイプの信号処理部
JMA-5200MK2シリーズの心臓部である信号処理部は、小型軽量なブラックボックスタイプで、設置場所を選びません。また、最大30個の目標を自動追尾できるTT（Target Tracking=ARPA）ユニット、最大130個（活性化目標＋休止化目標）の他船情報に対応したAISインターフェースユニット、さらに海図重畳を可能にするプロッターユニットがオプションとして内蔵可能です。
世界トップレベルの高性能と高信頼性
JMA-5200MK2シリーズは、信号処理部に当社が先進技術を投入して独自開発した高性能レーダー信号処理プロセッサーTornadoを搭載。卓越した性能・機能とともに優れた耐環境性能を誇ります。また、全てのレーダーアンテナ駆動部には、耐久性に優れたブラシレスモーターを採用。これらの優れたコア技術と高度な信頼性設計の融合により、世界トップレベルの高性能と高い信頼性を実現しています。
インタースイッチ（オプション）
2台のJMA-5200MK2、またはJMA-5200MK2とJMA-5300MK2（各1台）の組合せで、「L型」インタースイッチを装備できます。
標準構成品目
- 表示部*1
- アンテナ
- 操作部
- 処理部
- 接続ケーブル
- 予備品
- 取扱説明書
接続ケーブルについて
| [ケーブルタイプ] | [標準長] | [最大長] |
|---|---|---|
| 処理部－表示部*1 | 5m | 5m |
| 処理部－操作部 | 5m | 25m |
| アンテナ－処理部*2 | 20m | 65m |
| 処理部用電源ケーブル | 5m | 5m |
| 表示部用電源ケーブル | 5m | 5m |
*1: ブラックボックス構成には含まれません。
*2: アンテナ－処理部間の全長距離は65m以下にしてください。
JMA-5200MK2 シリーズレーダー型式認証番号一覧
国土交通省 型式承認
| 物件の名称 | 物件の型式 | 承認番号 | 承認年月日 |
|---|---|---|---|
| 航海用レーダー | JMA-5212-6 | 第4914号 | 平成21年2月27日 |
| 航海用レーダー | JMA-5222-7 | 第4915号 | 平成21年2月27日 |
| 航海用レーダー | JMA-5222-9 | 第4939号 | 平成21年6月3日 |
総務省 無線機器型式検定（第1種）
| 機器の名称 | 物件の型式 | 機器の型式名 | 検定番号 | 検定合格年月日 |
|---|---|---|---|---|
| 船舶用レーダー装置 | JMA-5212-6 | RDSS4NM9-10kP0N-1 | R09001 | 平成21年1月6日 |
| 船舶用レーダー装置 | JMA-5222-7 | RDSS4NM9-25kP0N-1 | R09002 | 平成21年1月6日 |
| 船舶用レーダー装置 | JMA-5222-9 | RDSS4NM9-25kP0N-2 | R09016 | 平成21年3月13日 |
総務省 特定無線設備認証（第3種）
| 型式または名称 | 認証番号 | 検定を取得した年月日 |
|---|---|---|
| JMA-5212-4HSR | 001VYAA1067 | 平成22年2月22日 |
| JMA-5212-6HSR | 001VYAA1068 | 平成22年2月22日 |
仕様・外形寸法図
| 総合型名 | JMA-5212-6 | JMA-5222-7 | JMA-5222-9 | JMA-5212-4HSR | JMA-5212-6HSR | |
|---|---|---|---|---|---|---|
| 表示方式 | カラーラスタースキャンPPI | |||||
| 表示距離範囲 | 0.125/0.25/0.5/0.75/1.5/3/6/12/24/48/96 NM | |||||
| 空中線 | ||||||
| 型名 | NKE-2103-6 | NKE-2254-7 | NKE-2254-9 | NKE-2103-4HS | NKE-2103-6HS | |
| 輻射部長 | 6ft | 7ft | 9ft | 4ft | 6ft | |
| 送信出力 | 10kW | 25kW | 10kW | |||
| 送信周波数 | 9410MHz±30MHz | |||||
| ビーム幅 3dB | 水平1.2°、垂直20° | 水平1.0°、垂直20° | 水平0.8°、垂直20° | 水平1.8°、垂直20° | 水平1.2°、垂直20° | |
| 回転速度 | 27rpm | 24rpm | 48rpm | |||
| パルス幅（受信波） | 0.08μs/2250Hz 0.25μs/1700Hz 0.5μs/1200Hz 0.8μs/750Hz 1.0μs/650Hz |
0.07μs&0.2μs/2250Hz 0.4μs/1400Hz 0.8μs/750Hz 1.0μs/650Hz 1.2μs/520Hz |
0.08μs/2250Hz 0.25μs/1700Hz 0.5μs/1200Hz 0.8μs/750Hz 1.0μs/650Hz |
|||
| 送受切替器 | サーキュレータ＋ダイオードリミッタ | |||||
| 同調 | 自動/手動 | |||||
| 周囲条件 | 温度：-25°C＋55°C 相対湿度：0%～93％＠40°C（結露なし） | |||||
| 処理部 | ||||||
| 型名 | NDC-1460 | |||||
| 方位表示モード | ノースアップ/コースアップ/ヘッドアップ | |||||
| 運動モード | 相対運動真航跡表示、相対運動相対航跡表示、真運動表示 | |||||
| EBL | 2本（EBL1/EBL2）（センター/独立）、000.0° ～359.9° デジタル表示 | |||||
| VRM | 2個（VRM1/VRM2）、0.000～97.7NM デジタル表示 | |||||
| 航跡表示 | 4段階：短、中、長、極長（例：短：オフ/0.25/0.5/1/3/6/10/15min、連続） | |||||
| 表示器（JMA-5200MK2シリーズBBのオプション） | ||||||
| 型名 | NWZ-164 | |||||
| LCD | 1024×768ドット（XGA） | |||||
| 有効レーダ径 | ≧180mm | |||||
| 接続ケーブル | 5m（処理器-表示部間） | |||||
| キーボード | ||||||
| 型名 | NCE-7699A | NCE-7729A | ||||
| 接続ケーブル | 5m（処理器-表示部間） | |||||
| 装備ケーブル | CFQ-6912-20 標準長＝20m（オプションで65mまでの延長可能） | |||||
| 電源（電圧） | DC24V（21.6～31.2V）AC100-120/220-240V (50/60Hz、1φ)*3 | |||||
| 消費電力 | 平均120W/最大600W | 平均200W/最大680W | 平均120W/最大600W | |||
| 周囲条件 | 温度：-15°C＋55°C 相対湿度：0%～93%（結露なし）（処理部、表示部、操作部） | |||||
| オプション | ||||||
| NSKユニット （ジャイロ・ログインターフェース）*4 |
NCT-4106A | |||||
| ATAユニット （30目標） |
NCA-877A | |||||
| パフォーマンスモニター | NJU-85 | |||||
| AISインターフェースユニット | NQA-2155 | |||||
| インタースイッチケーブル | CFQ-5251（5m）+CFQ-5351 | |||||
| プロッター機能ボード | NDB-44 | |||||
| AC整流器 | NBA-5111 - AC100-120/220-240V (50/60Hz,1φ) | |||||
| 装備ケーブル | 10/15/20/30/40/50/65m CFQ-6912-10/15/20/30/40/50/65 | |||||
*3: AC電源には整流器NBA-5111が必要。
*4: 高速NMEAが使用不可能の場合に必要。

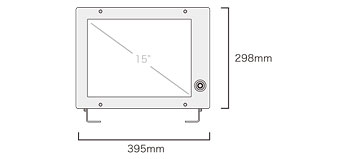

表示部*5
NWZ-164 質量：5kg
*5: オプションブラケット込み。パネル装備は高さ 262mm、幅 368mm、奥行き 150mm

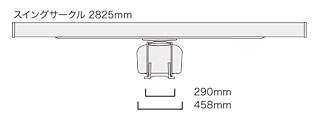

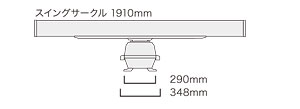

空中線*6
NKE-2103-6 質量：40kg
NKE-2254-7 質量：58kg
NKE-2254-9 質量：60kg
NKE-2103-4HS 高速回転モデル 質量：38kg
NKE-2103-6HS 高速回転モデル 質量：40kg
*6: すべての空中線はブラシレスモーターで駆動されます。

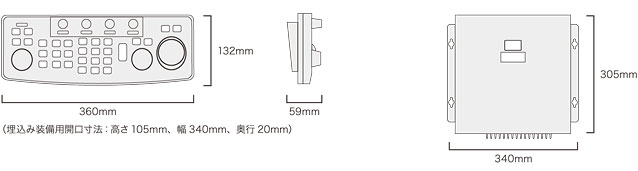

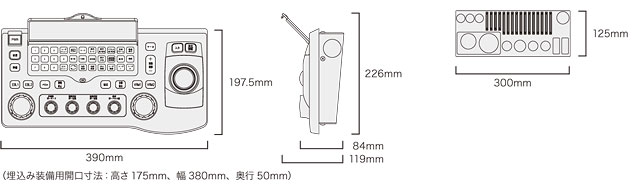

操作部および処理部
（左）NCE-7699A 質量：1.3kg
（右）NDC-1460 質量：4kg
NCE-7729A 質量：2.5kg
※外観・仕様などは、予告なく変更することがあります。
