15インチ一体型船舶用レーダー JMA-5200-RTシリーズ

  • レーダー
15インチ一体型船舶用レーダー JMA-5200-RTシリーズ

特長

リアルタイムヘッドアップ（Constaview™）

リアルタイムヘッドアップとは、レーダー映像・航跡・各種シンボル・海図などが、自船の回頭に合わせてリアルタイムに追従して動く機能です。従来のレーダーでは、数回のアンテナ走査により映像が更新されていたため、自船の動きに伴い他船の航跡も小刻みに変化して表示されていましたが（相対航跡）、本機では常に真航跡が表示できるため、他船の動きが正確に読み取れます。また、物標の相対位置がブリッジから見た実際の風景と常に一致するので、高速旋回時や繰り返し回頭するような操船時でも周囲の状況が直感的に分かります。

従来のレーダー

数回のアンテナ走査で映像を更新するため、
航跡は相対表示になります。

リアルタイムヘッドアップ

船首方向が変わっても常に真航跡が表示できます。

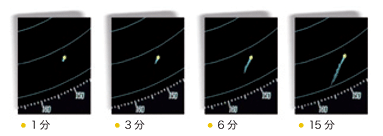

長さが瞬時に切り換えられる他船航跡表示

他船の針路や速度が明確に反映されるレーダー航跡を監視することは、僚船の動向把握や衝突防止に非常に有効です。JMA-5200-RTシリーズは、他船のレーダー航跡を最大60分間記憶できると共に表示航跡長を4段階で瞬時に切り換えて表示することができ、他船の動向をすばやく正確に判断することができます。

長さが瞬時に切り換えられる他船航跡表示

最適化物標拡大機能

最適化物標拡大機能（TEFTM）

TEF™は、JRC独自のアルゴリズムにより、物標をその大きさに応じた倍率で拡大表示する、物標拡大機能です。従来のレーダーでは拡大率が一様であったため、陸地や大型建造物などに近接した小物標が隠れてしまうことがありましたが、TEF™では小さな物標を大きく拡大しつつ、逆に陸地などの大きな物標は殆ど拡大されないので、物標同士が重ならず識別しやすい表示が可能です。

超ワイドダイナミックレンジ受信機

超ワイドダイナミックレンジ受信機（UDRTM）

JMA-5200-RTは、すべてのレーダーアンテナに新開発の超ワイドダイナミックレンジ受信機（UDR™）を搭載しています。この新型受信機によりクラッタ抑圧性能が飛躍的に向上し、従来モデルでは困難であった、強いシークラッタの中に埋もれた物標も、格段に識別しやすくなりました。

表示・操作

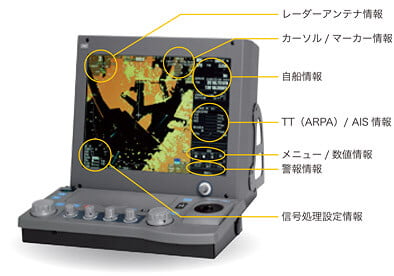

コンパクトな一体構造の表示処理部

コンパクトな一体構造の表示処理部

JMA-5200-RTシリーズは、ディスプレイ背面に処理部を内蔵したコンパクトな一体構造の表示処理部を採用。 省スペースが要求される小型船のブリッジにも簡単に装備することができます。また、最大500カンデラの高輝度を誇る15インチ液晶ディスプレイを採用し、昼夜を問わず、見やすく高画質な映像を提供します。さらに、分かりやすい画面・メニュー構成や直感的な操作体系など、見やすさと扱いやすさに磨きをかけました。

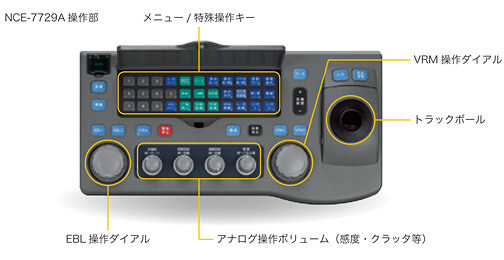

使いやすい専用操作部

使いやすい専用操作部

従来モデルより定評のある専用操作部は、人間工学に基づき機能的に分類・配置されたキーやボリューム類を採用。質感とキーレスポンスにこだわり、ストレスの無い快適な操作性を実現しています。また、すべての機能は内蔵トラックボールひとつで操作できるように設計されており、誰もが簡単に最新機能を扱うことができます。

システム構成

豊富なオプション

最大30個の目標を自動追尾できるTT（Target Tracking ＝ ARPA）ユニット、最大130個（活性化目標＋休止化目標）の他船情報に対応したAISインターフェースユニットがオプションで内蔵可能です。また、オプションのプロッターユニットを内蔵するとレーダー映像と海図（JRC/ERC/C-MAP NT+）を重畳表示することができます。

世界トップレベルの高性能と高信頼性

JMA-5200-RTは、信号処理部にJRCが先進技術を投入して独自開発した高性能レーダー信号処理プロセッサTornado™を搭載。卓越した性能・機能とともに優れた耐環境性能を誇ります。また、すべてのレーダーアンテナ駆動部には、耐久性に優れたブラシレスモーターを採用。これらの優れたコア技術と高度な信頼性設計の融合により、世界トップレベルの高性能と高い信頼性を実現しています。

使いやすい専用操作部

簡易型インタースイッチ（オプション）

2台のJMA-5200-RT、またはJMA-5200-RTとJMA-5300MK2（各1台）の組合せで、「L型」インタースイッチを装備できます。

標準構成

  • 表示処理部
  • アンテナ
  • 操作部
  • 接続ケーブル
  • 予備品
  • 取扱説明書

接続ケーブルについて

[ケーブルタイプ] [標準長] [最大長]
表示処理部－操作部 5m 25m
アンテナ－表示処理部1) 20m 65m
処理部用電源ケーブル 5m 5m
表示部用電源ケーブル 5m 5m

1) アンテナ—表示処理部間の全長距離は65m以下にしてください

JMA-5200-RTシリーズ レーダー型式認証番号一覧

総務省 特定無線設備認証（第3種）

型式または名称 認証番号 認証年月日
JMA-5209-RT 001-A05034 平成27年1月7日
JMA-5212-4HRT 001VYAA1045 平成21年3月24日
JMA-5212-4RT 001VYAA1044 平成21年3月24日
JMA-5212-6HRT 001VYAA1047 平成21年3月24日
JMA-5212-6RT 001VYAA1046 平成21年3月24日
JMA-5222-7RT 001VYAA1048 平成21年3月24日
JMA-5222-9RT 001VYAA1049 平成21年3月24日

仕様・外形寸法図

総合型名 JMA-
5209-
RT		 JMA-
5212-
4RT		 JMA-
5212-
6RT		 JMA-
5222-
7RT		 JMA-
5222-
9RT		 JMA-
5212-
4HRT		 JMA-
5212-
6HRT
表示方式 カラーラスタースキャンPPI
表示距離範囲 0.125/0.25/0.5/0.75/1.5/3/6/12/24/48/96 NM
空中線
  型名 NKE-
2063		 NKE-
2103-4		 NKE-
2103-6		 NKE-
2254-7		 NKE-
2254-9		 NKE-
2103-
4HS		 NKE-
2103-
6HS
輻射部長 3.9ft 4ft 6ft 7ft 9ft 4ft 6ft
送信出力 4.9kW 10kW 25kW 10kW
送信周波数 9410MHz±30MHz
ビーム幅 3dB 水平2°、
垂直30°		 水平1.8°、
垂直20°		 水平1.2°、
垂直20°		 水平1.0°、
垂直20°		 水平0.8°、
垂直20°		 水平1.8°、
垂直20°		 水平1.2°、
垂直20°
回転速度 16-27rpm 27rpm 24rpm 48rpm
パルス幅
（受信波）		 0.08μs/4000Hz
0.08μs/2250Hz
0.13μs/1700Hz
0.25μs/1700Hz
0.5μs/1200Hz
0.8μs/750Hz
1.0μs/650Hz		 0.08μs/2250Hz
0.25μs/1700Hz
0.5μs/1200Hz
0.8μs/750Hz
1.0μs/650Hz		 0.07μs&0.2μs/2250Hz
0.4μs/1400Hz
0.8μs/750Hz
1.0μs/650Hz
1.2μs/520Hz		 0.08μs/2250Hz
0.25μs/1700Hz
0.5μs/1200Hz
0.8μs/750Hz
1.0μs/650Hz
送受切替器 サーキュレータ＋ダイオードリミッタ
同調 自動/手動
周囲条件 温度：-25°C＋55°C 相対湿度：0%～93％＠40°C（結露なし）
表示処理部
  型名 NCZ-1560
方位表示モード ノースアップ/コースアップ/ヘッドアップ
運動モード 相対運動真航跡表示、相対運動相対航跡表示、真運動表示
EBL 2本（EBL1/EBL2）（センター/独立）、000.0°～359.9° デジタル表示
VRM 2個（VRM1/VRM2）、0.000～97.7NM デジタル表示
航跡表示 4段階：短、中、長、極長（例：短：オフ/0.25/0.5/1/3/6/10/15min、連続）
LCD 1024×768ドット（XGA）
有効レーダー径 ≧180mm
操作部
  型名 NCE-7729A
接続ケーブル 5m（処理器－キーボード間）
装備ケーブル CFQ-6912 標準長=20m（オプションで30mまでの延長可能）3) CFQ-6912-20 標準長＝20m（オプションで65mまでの延長可能）
電源（電圧） DC 24V（21.6～31.2V）1)AC100-120/220-240V（50/60Hz,1φ）
消費電力（最大風速負荷） 平均125W/最大220W 平均120W/最大600W 平均200W/最大680W 平均120W/最大600W
周囲条件 温度：-15°C＋55°C 相対湿度：0%～93%（結露なし）（表示処理部、操作部）
オプション
2)NSKユニット
（ジャイロ・ログインタフェース）		 NCT-4106A
TTユニット（30目標） NCA-877A
パーフォーマンスモニタ NJU-85
AISインターフェースユニット NQA-2155
インタースイッチケーブル CFQ-5251（5m）＋CFQ-5351
プロッタ機能ボード NDB-44
AC整流器 NBA-5111 - AC100-120/220-240V（50/60Hz,1φ）
装備ケーブル
5/10/15/20/30/40/50/65m		 CFQ-6912-5/10/15/20/30/40/50/65

1）AC電源には整流器NBA-5111が必要
2）高速NMEAデータが利用できない場合に必要
3）DC12Vの場合、装備ケーブルの最大長は20m。

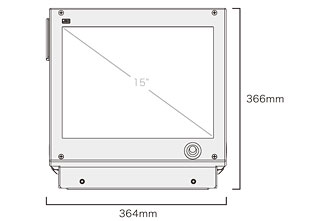

表示器処理部

表示器処理部1

NCZ-1560 質量：11kg

表示器処理部2

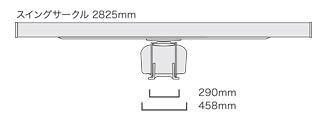

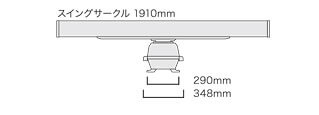

空中線

空中線1

NKE-2063 質量：21kg

空中線2

NKE-2103-4 質量：38kg

空中線3

NKE-2103-6 質量：40kg

空中線4

NKE-2254-7 質量：58kg

空中線5

NKE-2254-9 質量：60kg

空中線6

NKE-2254-9 質量：60kg

空中線7

NKE-2254-9 質量：60kg

1すべての空中戦はブラシレスモーターで駆動されます。

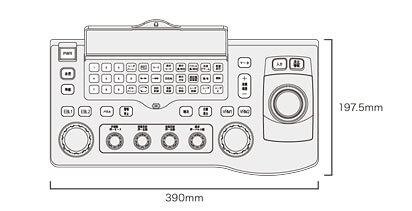

操作部

操作部1

NCE-7729A 質量：2.5kg

操作部2

※外観・仕様などは、予告なく変更することがあります。
