国際VHF無線電話装置で
世界初*1タッチパネル式液晶採用
- 専用設計スピーカーと新型ハンドセットの採用による高音質な受信音を実現
- 無線部と操作部を一体化したコンパクト設計で装備性が向上
- Bluetooth®接続のワイヤレススピーカーマイクで移動しながらでも通話が可能
- 当社製ECDIS/レーダーのAISターゲットを使い容易なDSC呼出しを実現
*1:Class A DSC対応の国際VHF無線電話装置、2019年4月現在、当社調べ。
特長

世界初のタッチパネル採用
Class A DSC対応の国際VHF無線電話装置としては、世界初*2となるタッチパネル式5インチ高輝度カラー液晶を採用しています。画面には直感的にわかりやすい表示のボタンを配置しているため、容易に操作することができます。
*2:2019年4月現在、当社調べ。
基本操作画面

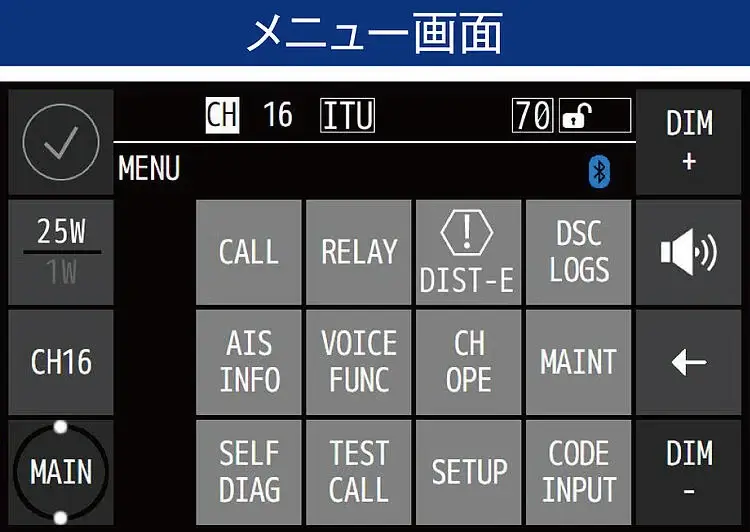

[MENU]をタッチすると、メニュー画面を表示します。各種設定の変更を快適に行うことができます。

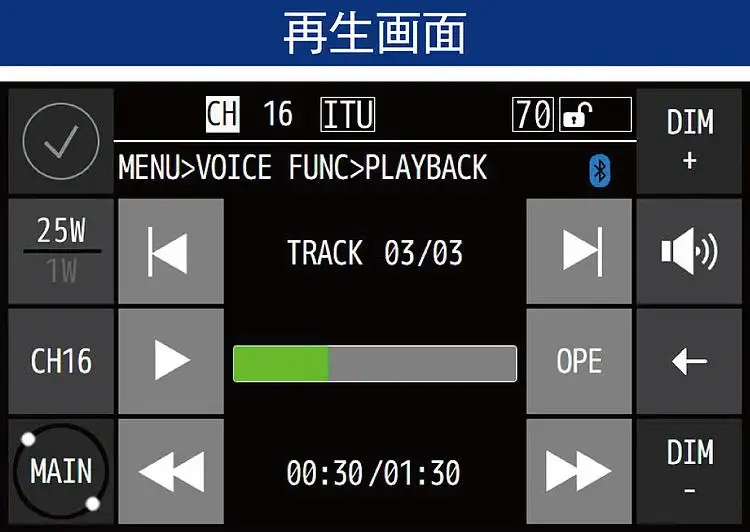

通話内容を480秒間自動的にメモリーに録音して、記録された音声を任意に再生することができます。聞き漏らしたメッセージを再生して確認することができます。

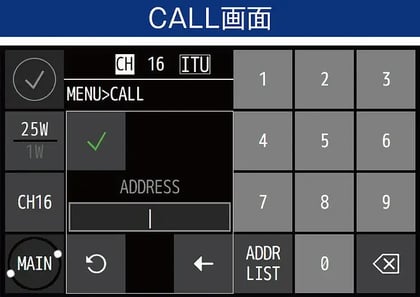

[CALL]をタッチすると、DSCを使用して無線局の呼出しを行うことができます。
[ADDR LIST]をタッチして、あらかじめ登録した無線局リストを表示、検索することができます。
機能
専用設計スピーカーと新型ハンドセットの採用
高性能デジタルオーディオアンプや専用設計のスピーカーと新型ハンドセットを採用し、高音質な受信音を実現。

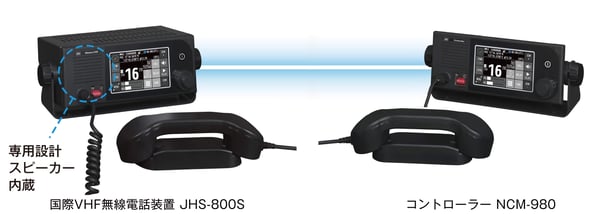

また、コントローラー(オプション)はCANインターフェースによりデジタル信号で接続されるため、ブリッジに装備したVHF本体から離れた場所*3に装備しても高音質の通話や操作が可能です。
*3:最大100mケーブル延長可能。
コンパクト設計
従来機*4より装備が容易!

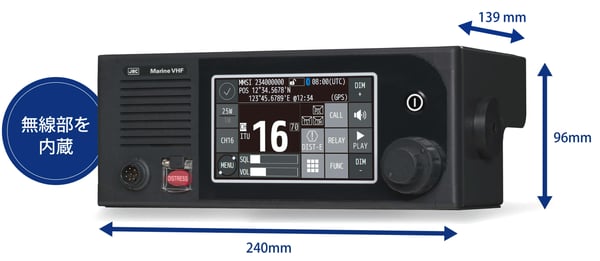

一体型で世界最小クラス*5を実現。卓上装備やコンソール装備など、多様な装備方法が可能です。
*4:JHS-770S/780D。
*5:2019年4月現在、当社調べ。
VHF-MFD連携
VHF-MFD連携とは?

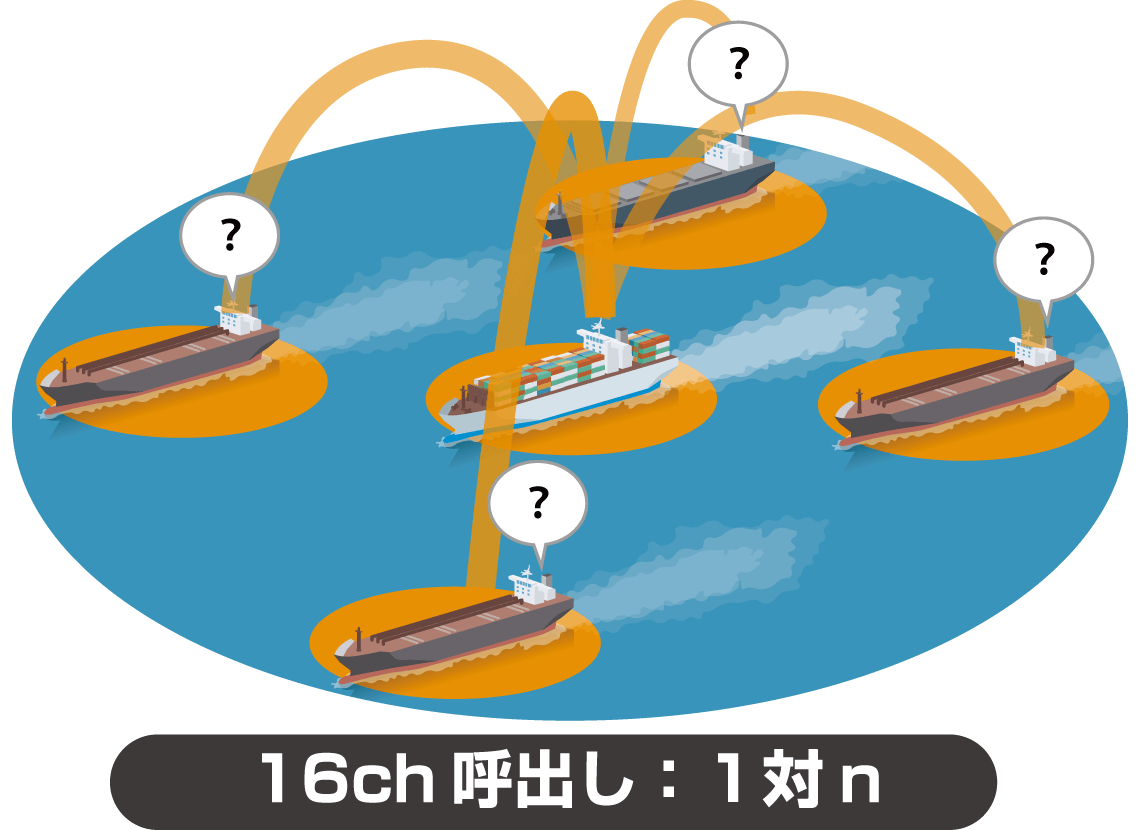

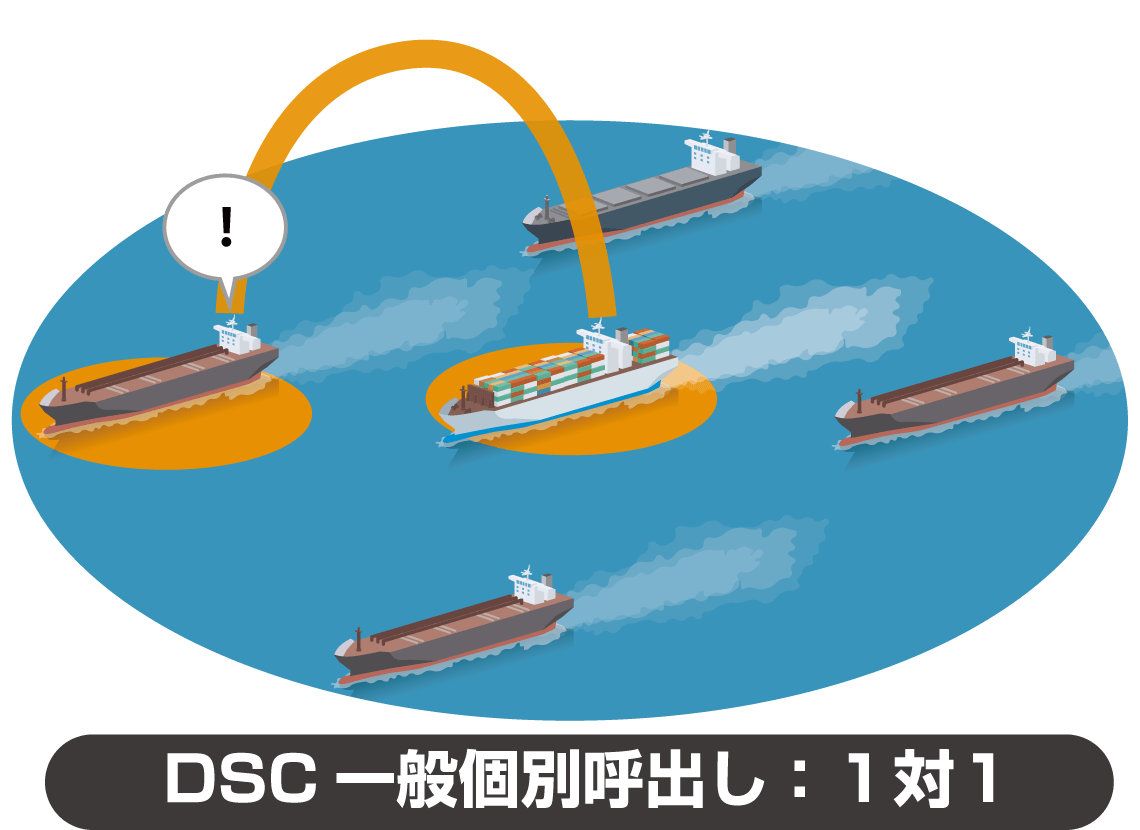

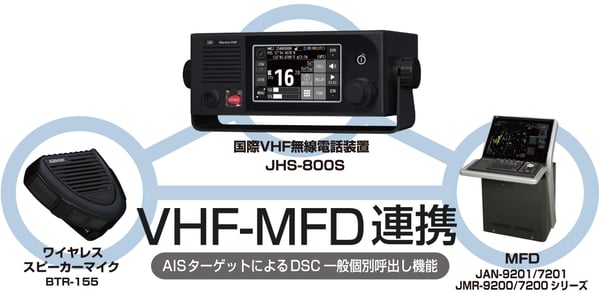

JMR-9200/7200シリーズのレーダーPPI画面上、またはJAN-9201/7201のECDISチャート上のAISターゲットからDSC一般個別呼出しを簡単におこなう機能です。16ch呼出し使用する場合、共通回線を使うため、相手船はこちらからの呼出しに気付かない場合がありますが、本機能を使うことで相手船だけを直接呼出すことができます。

直接呼出されているので気付く

不特定に対して呼出すため、
呼出しに気付かない場合が有る
VHF-MFD連携による「素早い呼出し」*6

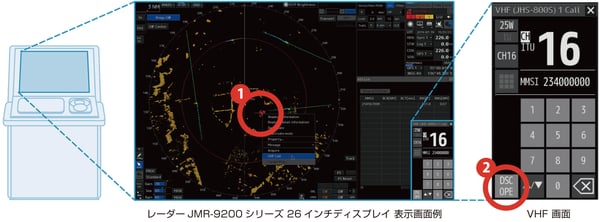

レーダーPPI画面上またはECDISチャート上のAISターゲットからDSC一般個別呼出しが簡単にできます。
- レーダー/ECDIS画面上のAISターゲットを選択する。
- VHF Call画面の「Call」ボタンを押し、相手船を呼出す。
*6:JAN-9201/7201、JMR-9200/7200シリーズで対応。
VHF-MFD連携による「自由な通話」

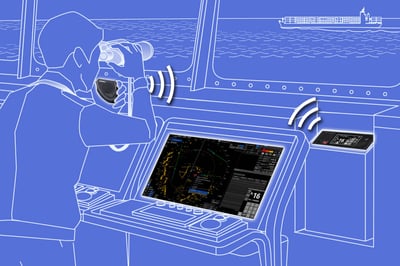

Bluetooth®接続*7*8のワイヤレススピーカーマイク BTR-155を併用することで、レーダー画面やECDIS画面を見ながら相手船との通話が可能です。従来のVHF無線電話装置はハンドセットのコードにより行動が制限されていましたが、ブルートゥース通信エリア内であればブリッジ内を自由に移動して通話が可能です。

ワイヤレススピーカーマイクを使用した通話例

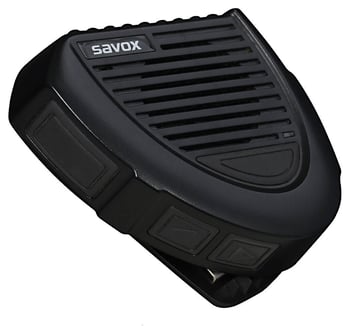

ワイヤレススピーカーマイクBTR-155
*7:通話距離は最大10mです。当社テスト値につき、保証値ではありません。
*8:BTR-155はオプションになります。

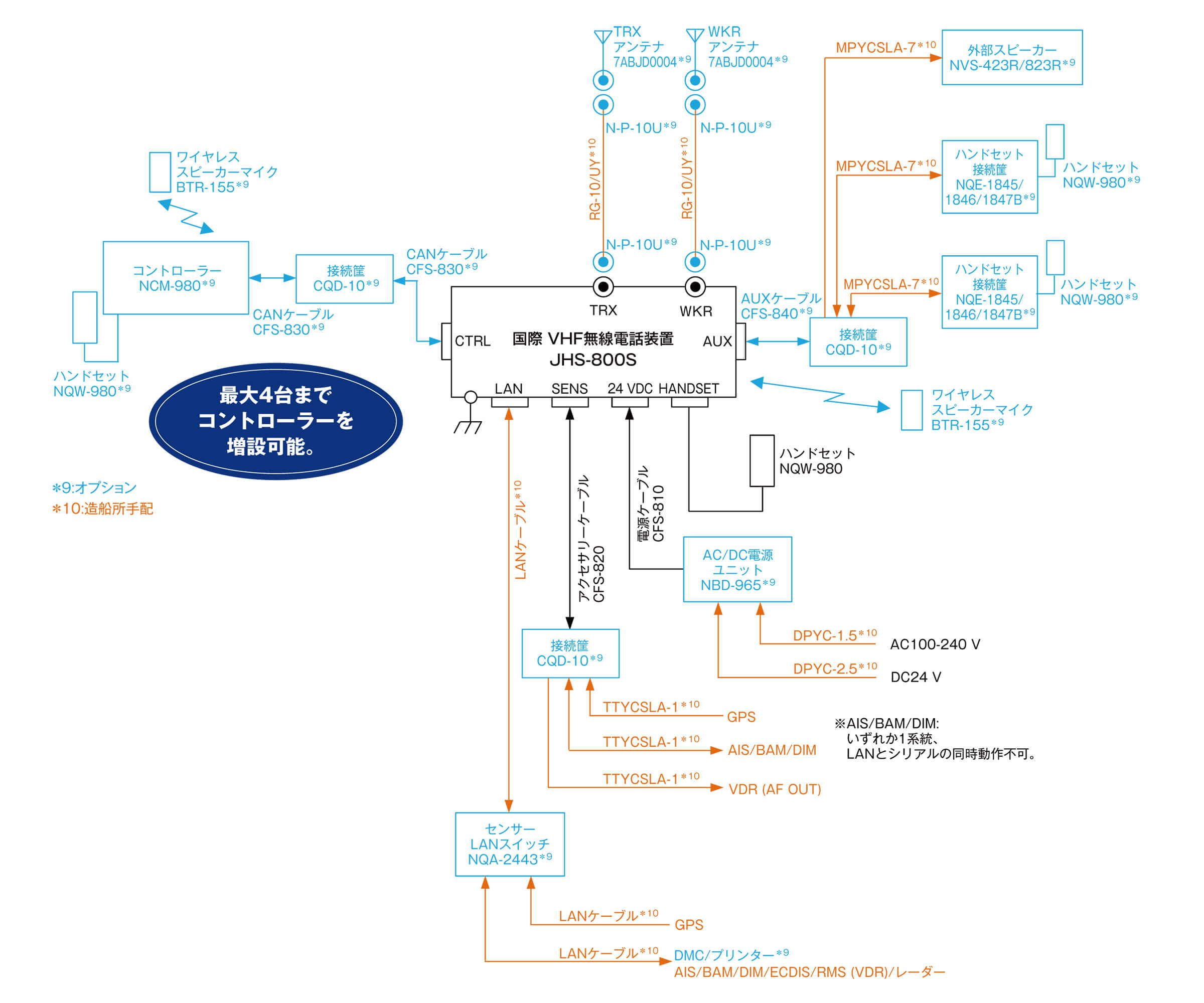

系統図
外形寸法図

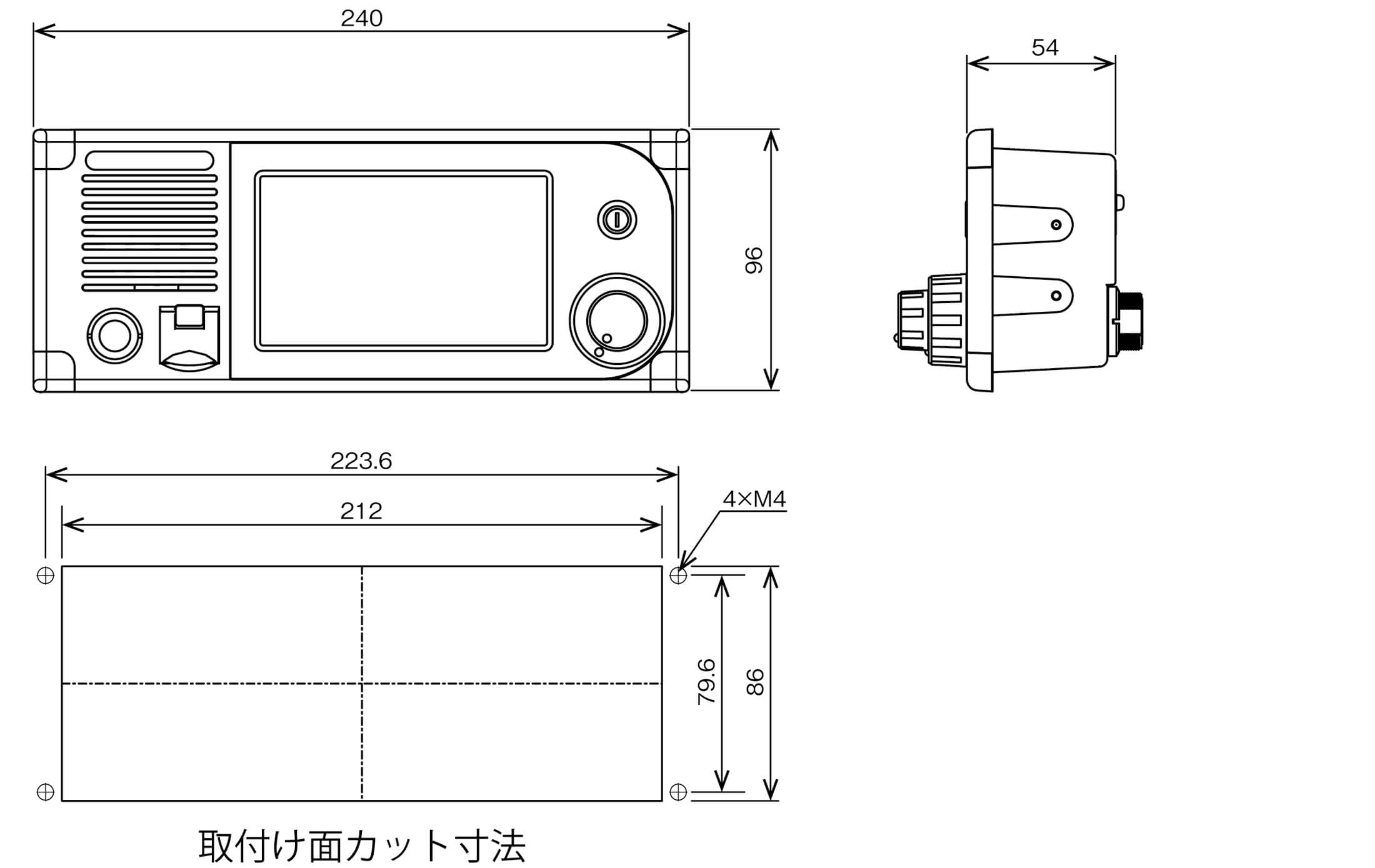

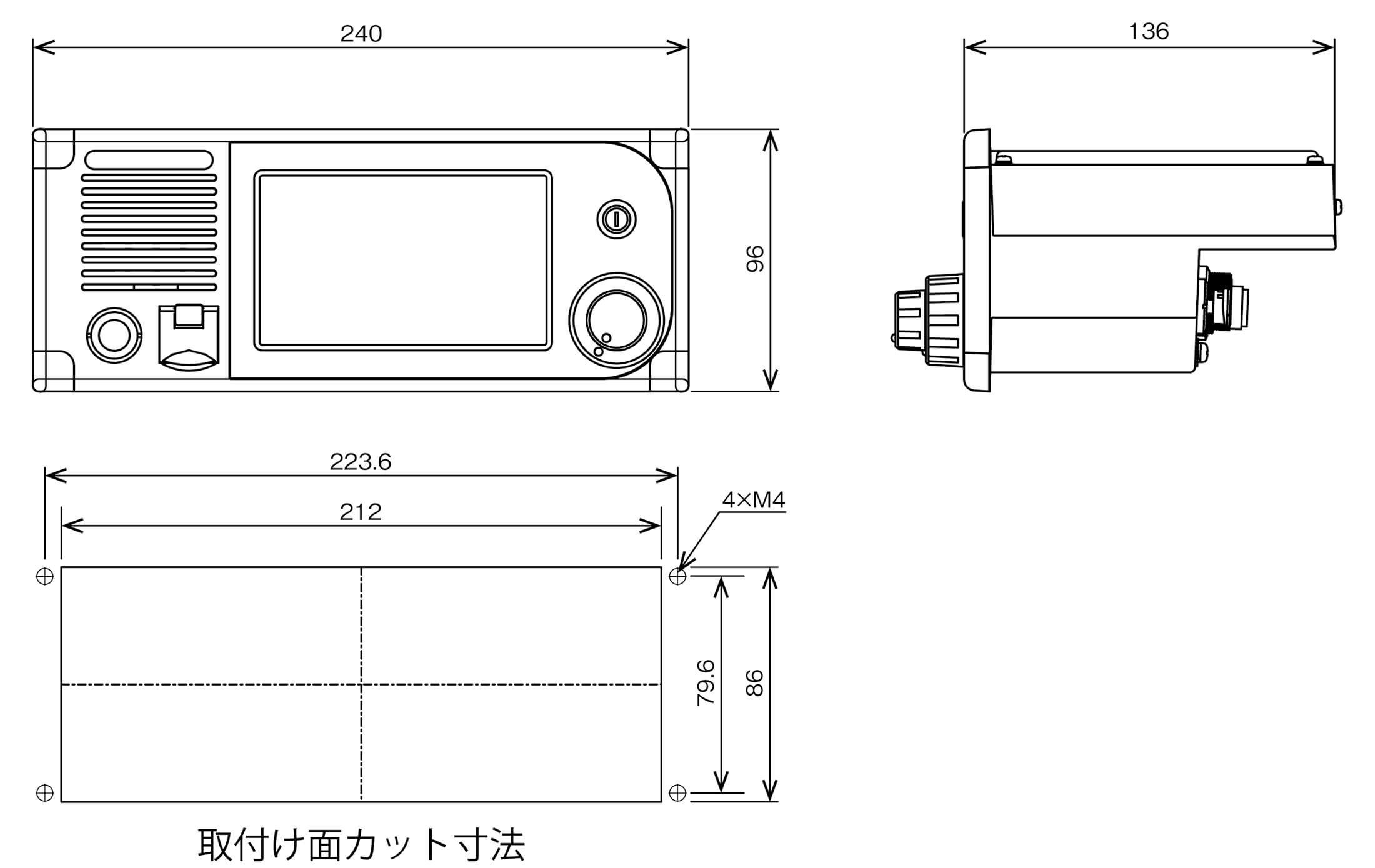

国際VHF無線電話装置 JHS-800S
質量:約2.1 kg

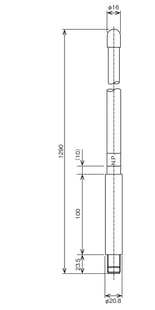

アンテナ 7ABJD0004
質量:約0.3 kg

コントローラー NCM-980
質量:約0.9 kg

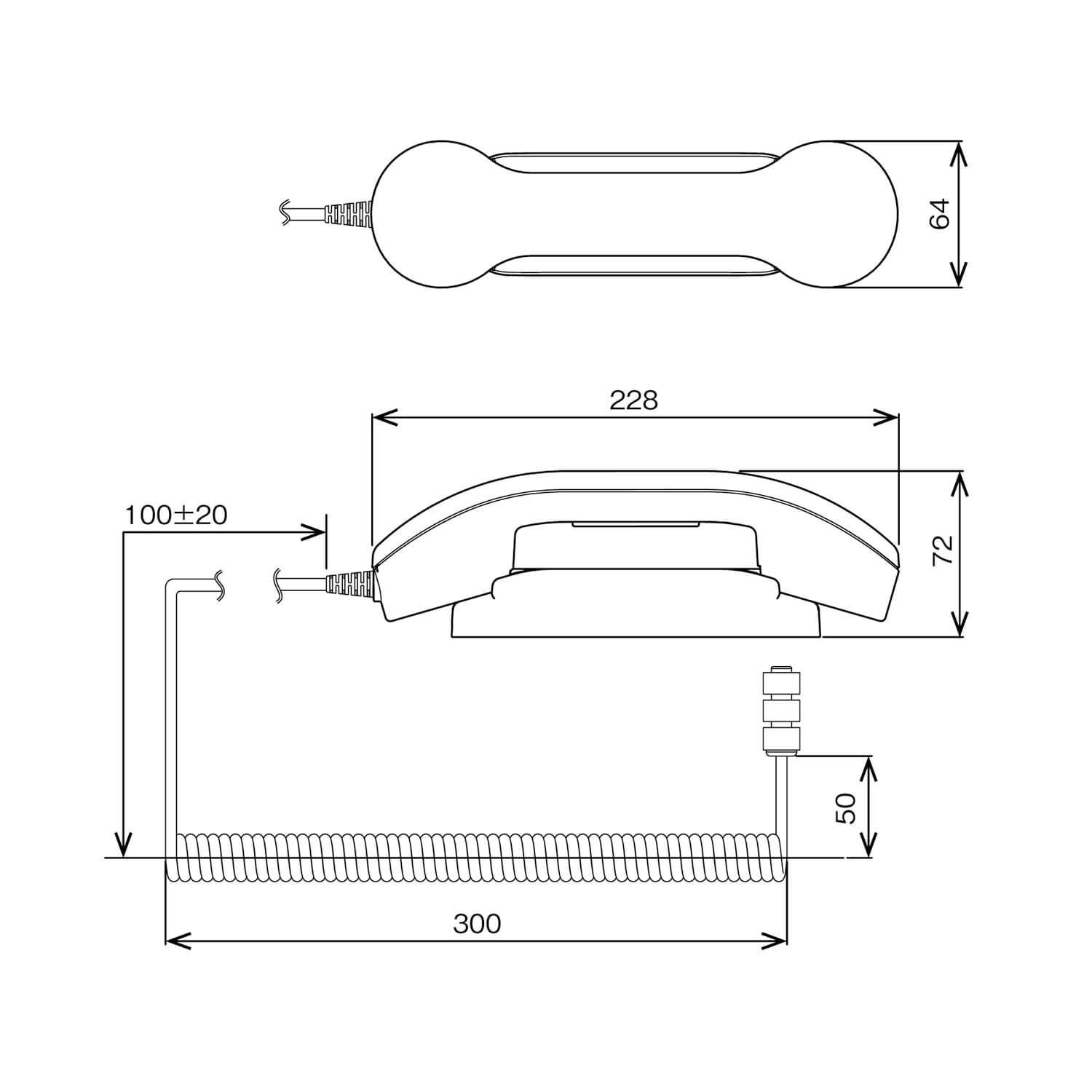

ハンドセット NQW-980
質量:約0.45 kg(クレードルを含む)

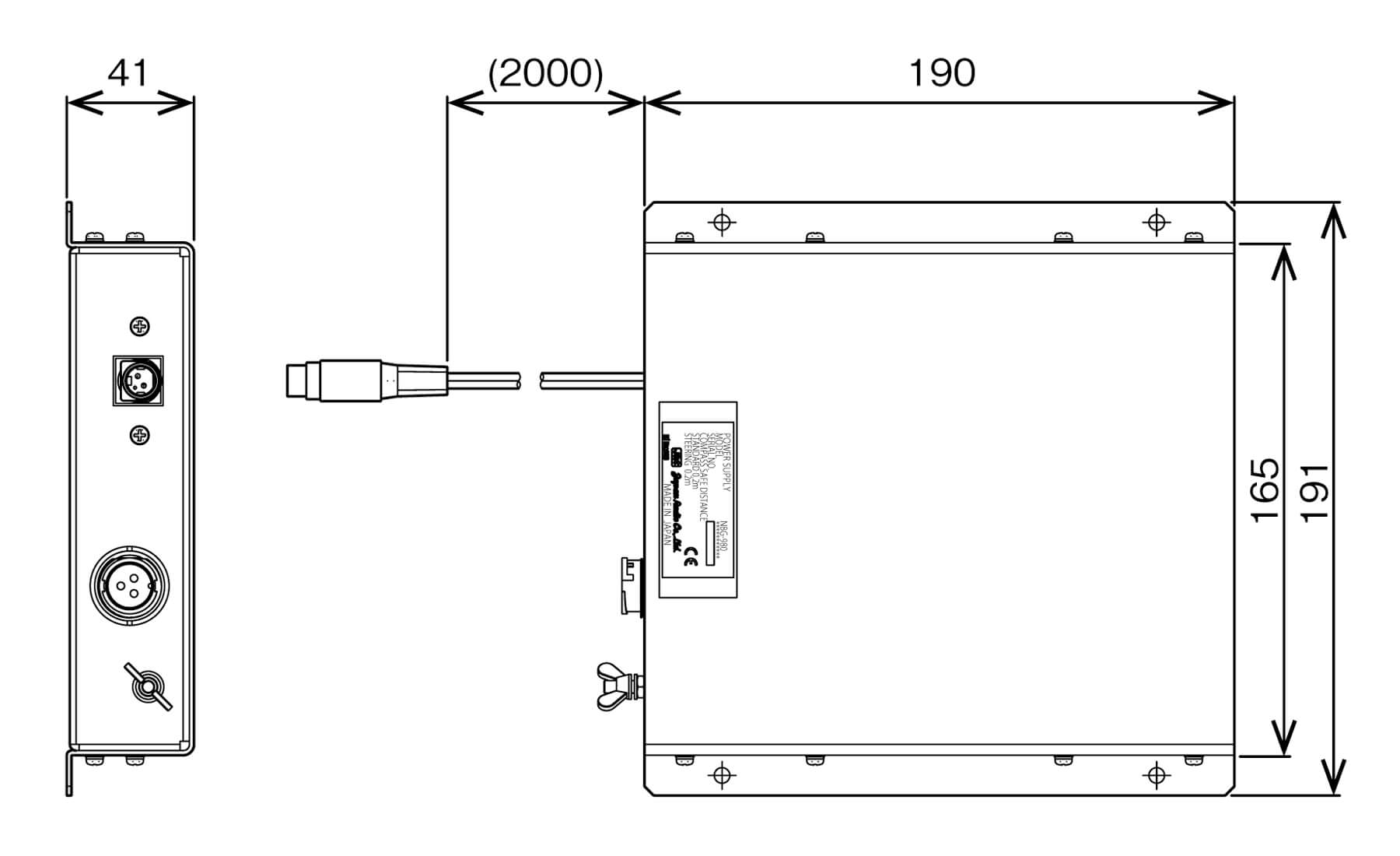

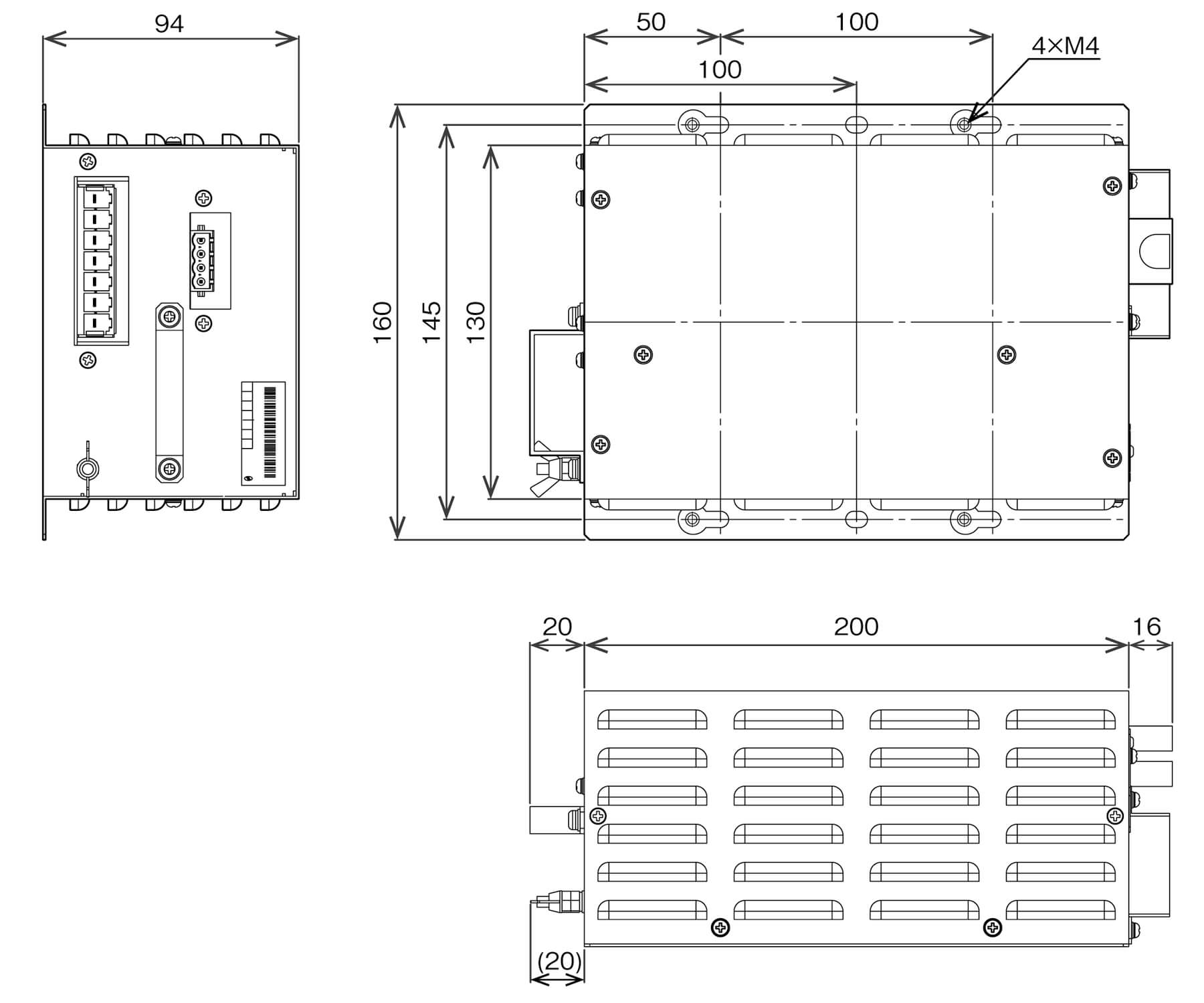

AC/DC 電源ユニット NBD-965
質量:約2.1 kg

ハンドセット接続筐 NQE-1845
質量:約0.5 kg

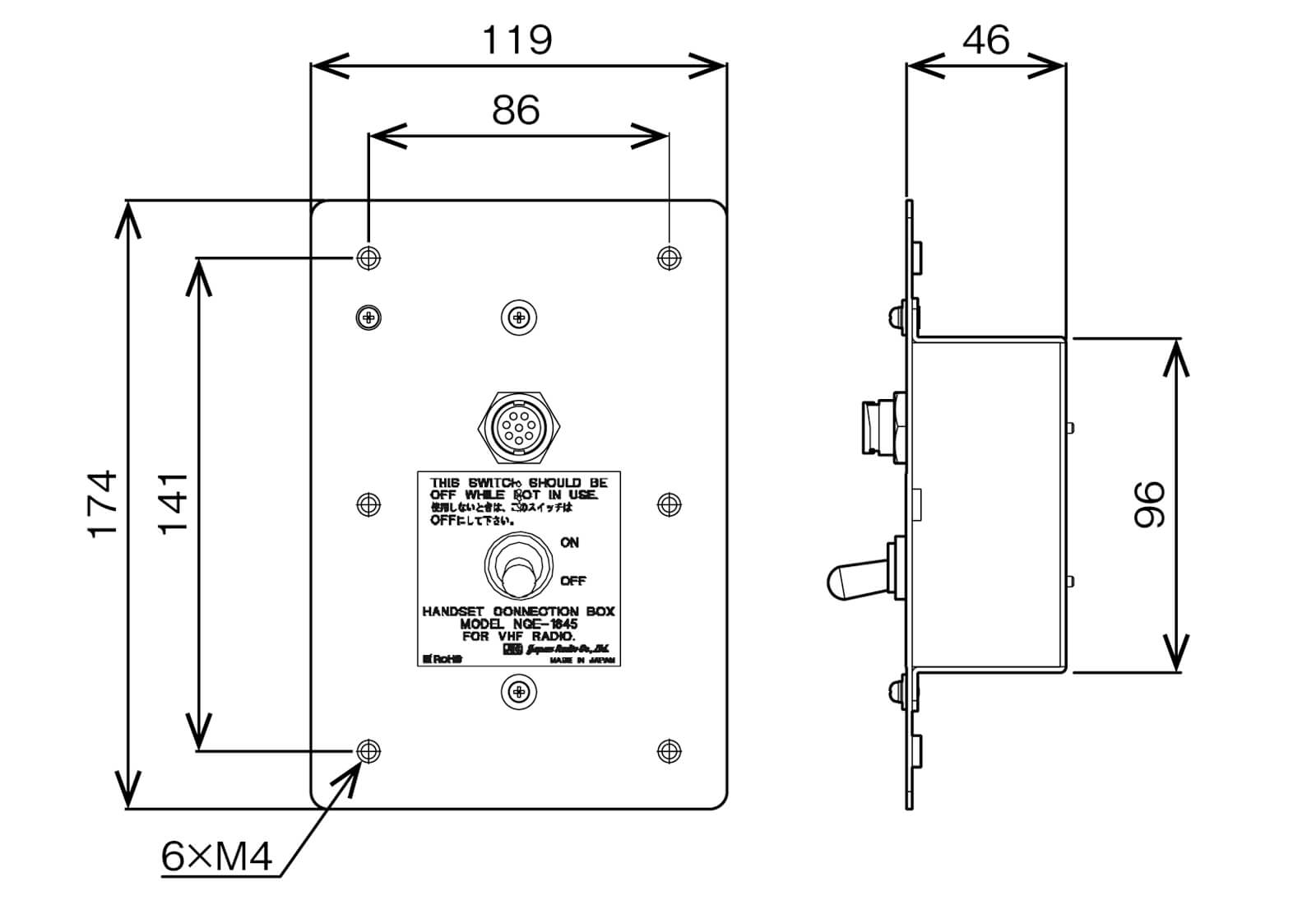

ハンドセット接続筐 NQE-1846
質量:約1.1 kg

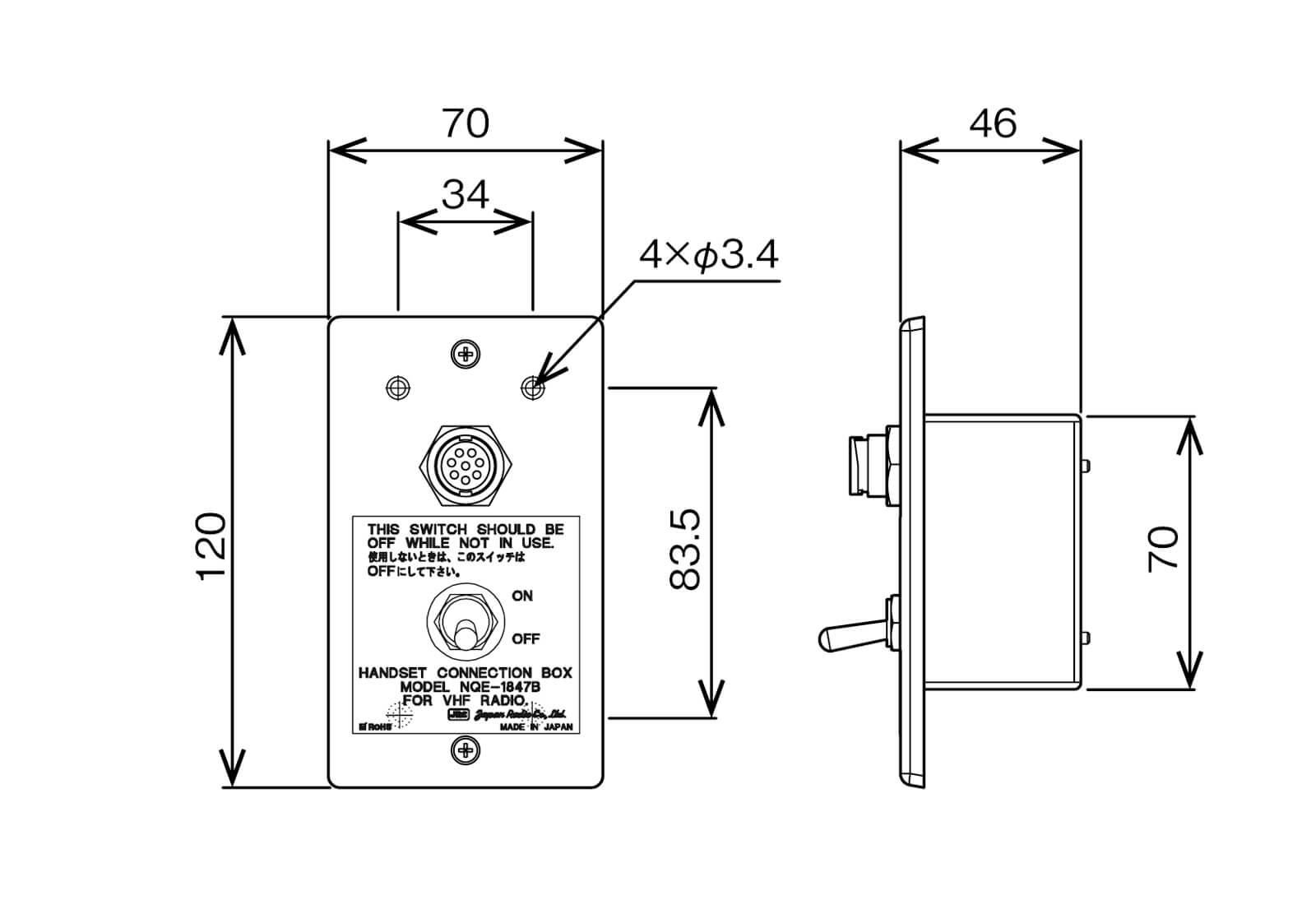

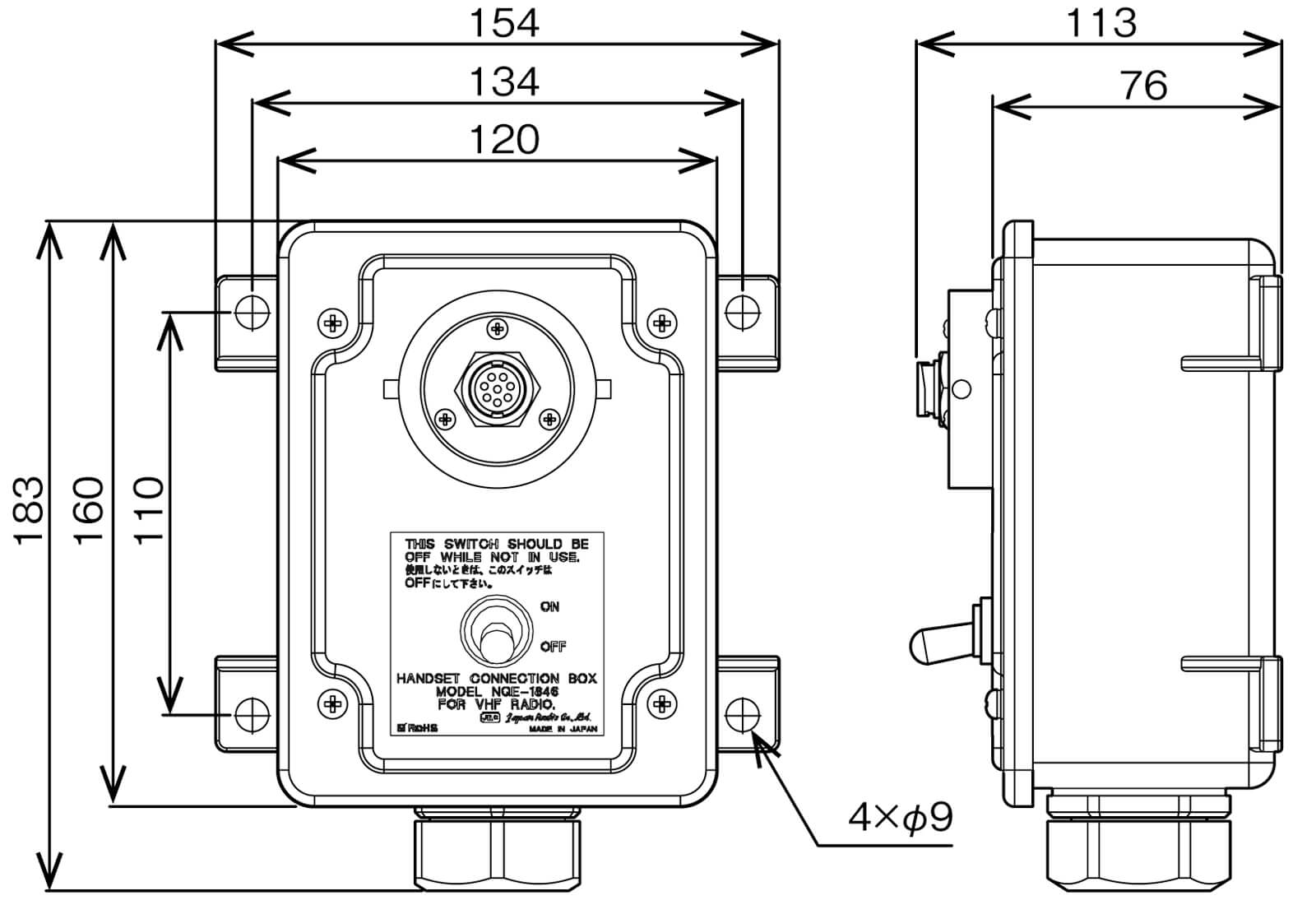

ハンドセット接続筐 NQE-1847B
質量:約0.3 kg

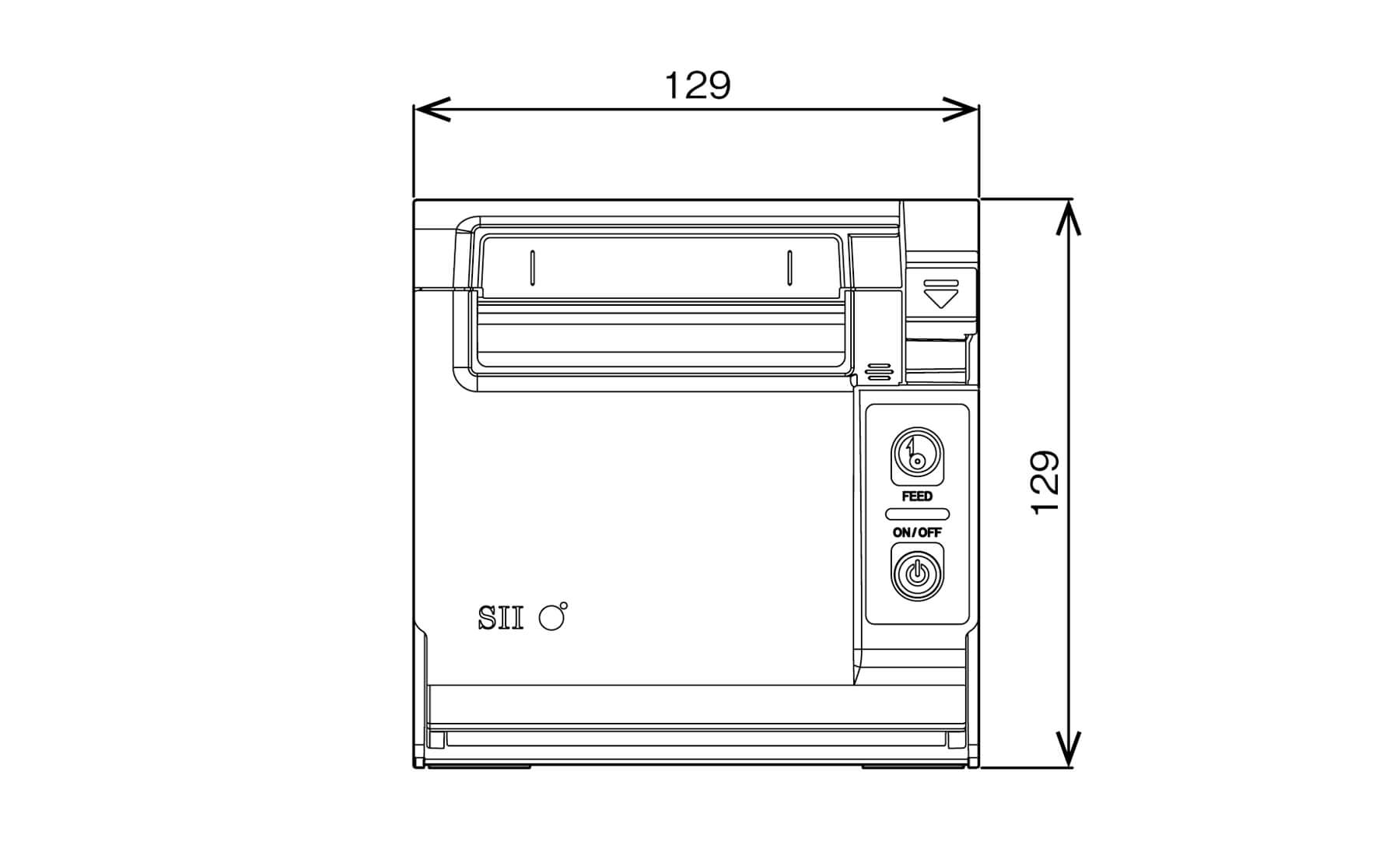

プリンター RP-D10
質量:約0.85 kg 奥行:129 mm

プリンター用電源 NBG-980
質量:約1.0 kg

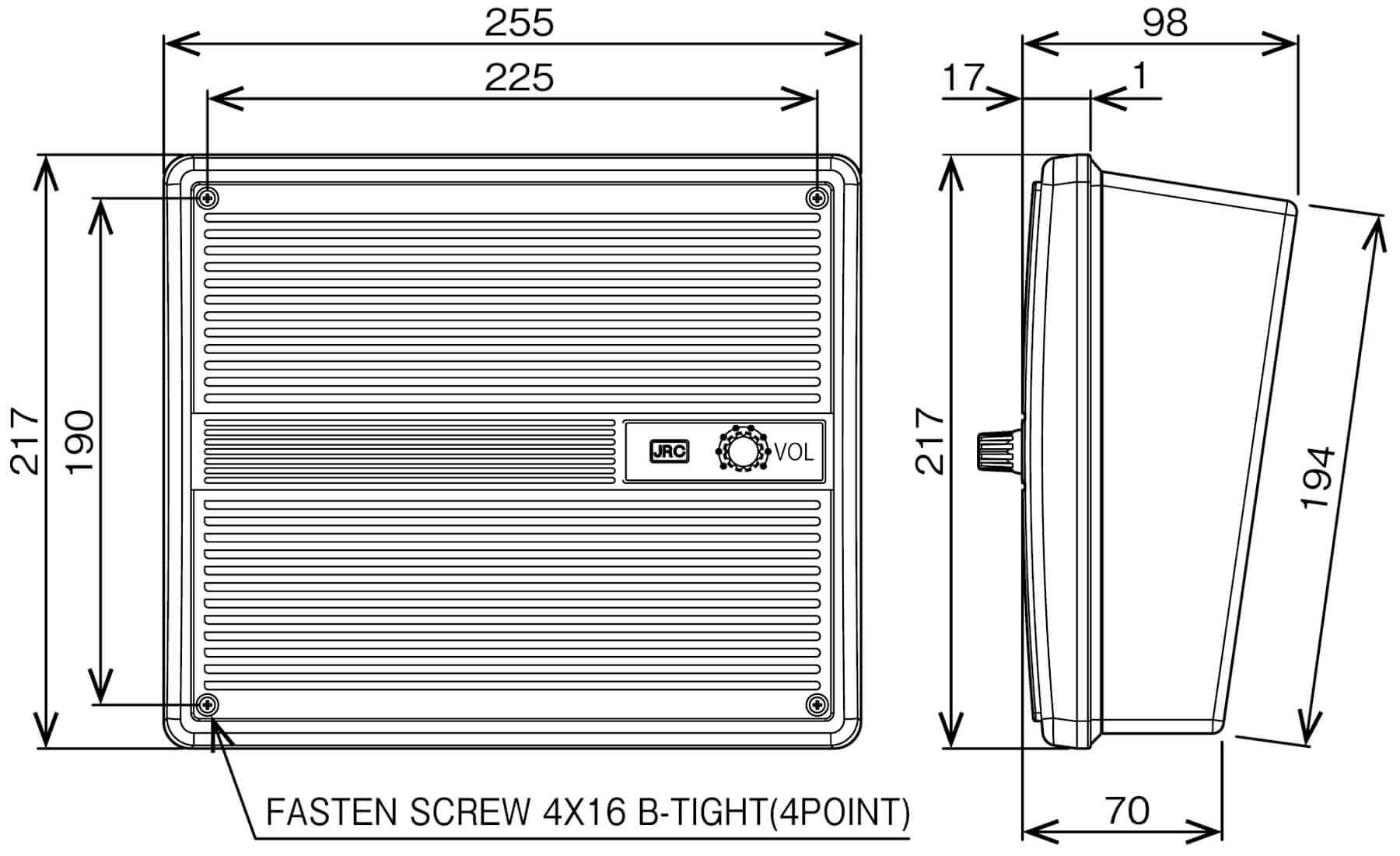

外部スピーカー NVS-423R
質量:約1.1 kg
仕様
機器名称 | 国際VHF無線電話装置 |
型名 | JHS-800S |
規格 | IMO決議 A.694(17)(1991) IMO決議 A.803(19)(1995) IMO決議 MSC.68(68)(1997) IMO MSC/Circ.862 (1998) IEC 60945 Ed.4.0 (2002-08) |
表示部 | 5インチTFTカラー液晶、800×480ピクセル (WVGA)、最大輝度: 1000 cd/m2 |
通信方式 | 単信/半複信プレストーク方式 |
送信周波数 | 単信/半複信:155.000-163.500 MHz |
受信周波数 | 単信/半複信:155.000-163.500 MHz |
空中線電力 | 6-25 W(低減時:0.5-1 W) |
変調方式 | FM/FSK |
電波型式 | 無線電話:F3E/G3E DSCおよびATIS:F2B/G2B |
チャネル間隔 | 25 kHz |
送信周波数偏差 | ±10×10-6以内 |
空中線インピーダンス | 50 Ω不平衡 |
DSC CH70受信部 | 受信機:内蔵 周波数:156.525 MHz |
チャネル数 | ITU:最大65チャネル USA:最大65チャネル カナダ:最大65チャネル Inland waterway:最大65チャネル プライベート:最大200チャネル (25 kHz、12.5 kHz、10 kHz間隔) 気象:最大10チャネル メモリー:最大10チャネル |
電源電圧 | DC24 V:4.5 A |
消費電力(DC24 V 入力時) | 25 W送信時:最大4.5 A/108 W 受信時:最大1.5 A/36 W |
インターフェース | |
---|---|
ポート | IEC 61162-1:1ポート GPS情報入力用 IEC 61162-1/2:1ポート AIS情報入力、輝度制御、BAM通信用 LAN (IEC 61162-450対応):1ポート レーダー、ECDIS、RMS (VDR)、GPS、AIS、DMC、輝度制御、プリンター、BAM通信用 音声ライン出力 (600 Ω、平衡):1ポート VDR/S-VDR接続用 音声ライン出力 (600 Ω、不平衡):1ポート 外部スピーカー接続用 |
オーディオ出力 | 内蔵スピーカー(4 Ω): 6 W以上 ハンドセット(150 Ω): 1 mW以上 |
NMEA0183バージョン | Ver1.5/2.0/2.3 |
NMEA0183入力センテンス | ALR/GGA/GLL/GNS/RMC/VDM/VDO/ZDA |
環境条件 | |
動作温度範囲 | -25~+55 ℃ |
保存温度範囲 | -40~+80 ℃ |
保護等級 | 国際VHF無線電話装置:IP56 ハンドセット:IP66 コントローラー:IP56 |
構成
標準
品名 | 型名 | 数量 |
---|---|---|
国際VHF無線電話装置 | JHS-800S | ×1 |
ハンドセット | NQW-980 | ×1 |
電源ケーブル | CFS-810 | ×1 |
アクセサリーケーブル | CFS-820 | ×1 |
取扱説明書 | 7ZPJD0713 | ×1 |
操作カード | 7ZPJD0741 | ×1 |
予備ヒューズ | 0997015.WXN | ×1 |
オプション
品名 | 型名 |
---|---|
アンテナ | 7ABJD0004 |
アンテナ取付金具 | MPBX41928A |
AC/DC電源ユニット | NBD-965 |
コントローラー | NCM-980 |
デスクトップキット(本体用) | MPBX50190 |
デスクトップキット(コントローラー用) | MPBX50191 |
CANケーブル | CFS-830 |
AUXケーブル | CFS-840 |
接続筐 | CQD-10 |
センサーLANスイッチ | NQA-2443 |
ハンドセット接続筐 | NQE-1845 |
ハンドセット接続筐 | NQE-1846 |
ハンドセット接続筐 | NQE-1847B |
ワイヤレススピーカーマイク | BTR-155 |
プリンター | RP-D10 |
プリンター用電源 | NBG-980 |
外部スピーカー(壁掛けタイプ) | NVS-423R |
外部スピーカー(フラッシュマウントタイプ) | NVS-823R |
遭難信号発生装置(DMC) | NCH-3210 |
ハンドマイク | NVT-140L |
- Bluetooth®のワードマークおよびロゴは、Bluetooth SIG, INCの登録商標です。
- Bluetooth®インターフェース: Bluetooth®3.0 Class2
- ワイヤレススピーカマイクBTR-155は、SAVOX社製の製品です。
- SIIロゴは、セイコーインスツル株式会社の登録商標です。
- プリンターRP-D10は、セイコーインスツル株式会社製の製品です。
