- 動揺装置
- シミュレーターシステム
多くの実績で培った高精度で信頼性の高いモーションベース
- お客様のご要望に合わせた設計を実施
- 豊富なシステムラインナップにより様々な動作を再現
- 複数のセンサーによる高い安全性を実現

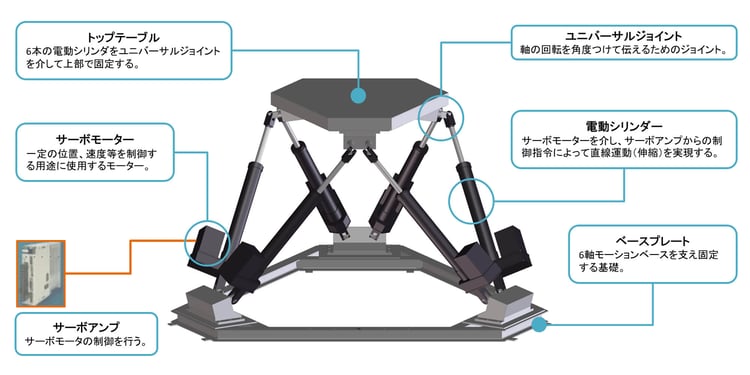

6軸モーションベース
製品ラインナップ
豊富なラインナップでお客様のご要望にお応えします
- 6軸モーションベース、並進装置、旋回装置など、再現性に必要な構成をご提案します。
- 小型2軸モーションベース、ジンバル式3軸モーションベースなど、特殊仕様の動揺装置への対応もできます。
当社のラインナップと主な納入実績
| 名称 | 役割 | 納入実績 |
|---|---|---|
| 6軸モーションベース（電動式） | 全6自由度の加速度・角加速度の再現。 | ドライビングシミュレーター フライトシミュレーター アミューズメント向けアトラクションシステム |
| 旋回装置 | コーナリング時の挙動の再現性の向上。 | ドライビングシミュレーター アミューズメント向けアトラクションシステム |
| 並進装置 | 加減速や車線変更等の挙動再現性の向上。 | ドライビングシミュレーター |
| ジンバル式3軸モーションベース | 全3自由度の加速度・角速度の再現。 採用することで、より大きな回転運動を再現。 船舶の動揺の模擬。 |
船舶搭載機器（衛星アンテナ、ジャイロ、カメラ雲台等）の試験装置 |
| 小型2軸モーションベース | 2自由度の加速度・角速度の再現。 より大きな回転運動の再現。 船舶の動揺の模擬。 |
燃料タンク試験装置（JAXA） |

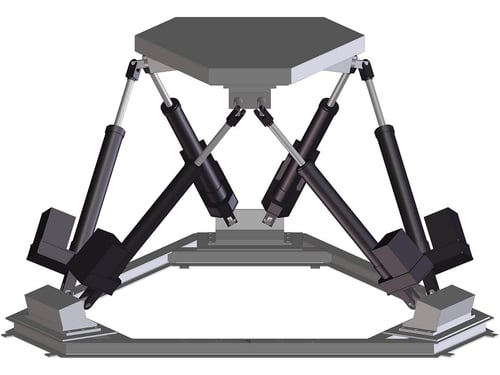

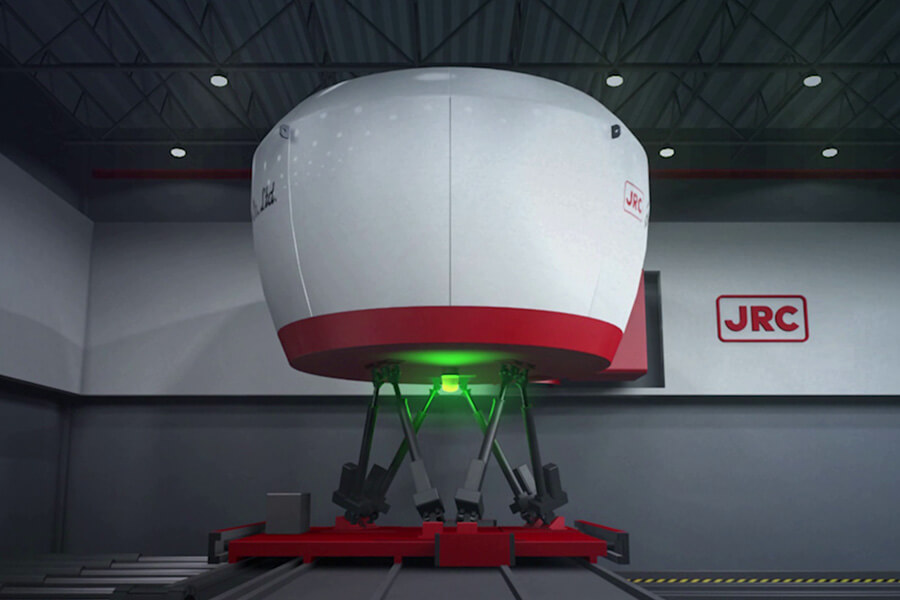

6軸モーションベース（HEXAPOD）
動作の特長
前後、左右、上下、左右傾斜、前後傾斜、ひねり方向または複合での6軸駆動が可能なため、ドライビングシミュレーターなどにご利用いただけます。
電動式、油圧式があり、お客様の使用環境に最適な方式をご提案します。
主な用途
ドライビングシミュレーター／フライトシミュレーター／アミューズメント施設のライド・アトラクション 等
主な仕様
| 項目 | 角度 | 速度・角速度 | 加速度・角加速度 |
|---|---|---|---|
| Roll | 〜 35deg | 30deg/sec | 150deg/s² |
| Pitch | 〜 35deg | 30deg/sec | 150deg/s² |
| Yaw | 〜 40deg | 4deg/s | 150deg/s² |
| Surge | 〜 ±500mm | 〜 600mm/sec | 〜 0.7G |
| Sway | 〜 ±500mm | 〜 600mm/sec | 〜 0.7G |
| Heave | 〜 ±500mm | 〜 500mm/sec | 〜 0.7G |
| Payload | 500kg 〜 | ||
ジンバル式3軸モーションベース
動作の特長
左右傾斜、前後傾斜、ひねり方向または複合での3軸駆動が可能。
例えば、波の動揺を忠実に再現することに適しています。
主な用途
船舶搭載機器（ジャイロ、衛星アンテナ、船舶搭載カメラの雲台等）の試験装置
主な仕様
| 項目 | 角度 | 角速度 | 角加速度 |
|---|---|---|---|
| Roll | 31deg | 34deg/s | 38deg/s² |
| Pitch | 16deg | 18deg/s | 19deg/s² |
| Yaw | 6deg | 4deg/s | 2deg/s² |
| Payload | 150 kg 〜 | ||

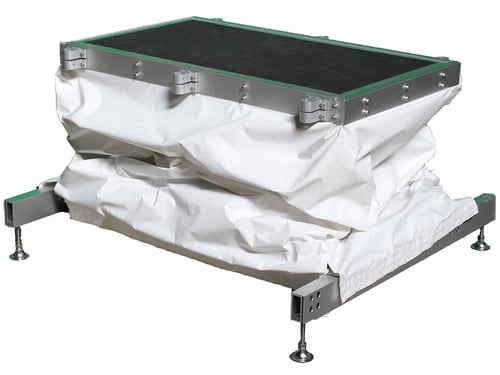

小型2軸モーションベース
動作の特長
左右傾斜・前後傾斜方向または複合での2軸駆動が可能。
AC100Vで動作。
主な用途
ドライビングシミュレーター／ライド・アトラクション／試験装置 等
主な仕様
| 項目 | スペック | |||
|---|---|---|---|---|
| 角度 | Roll | 30deg | Pitch | 20deg |
| 寸法 | 幅1,000 mm × 奥行600 mm × 高さ600 mm | |||
| 重量 | 130 kg | |||
| 積載荷重 | 100 kg | |||
| 電源 | 単相 AC100 V | |||

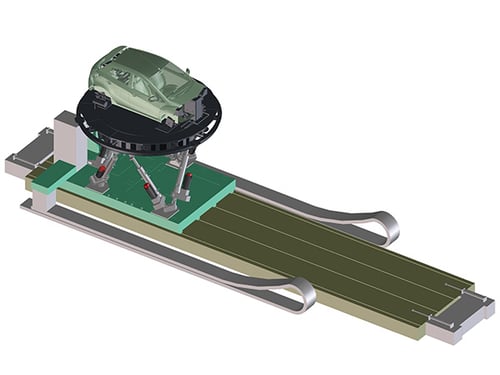

旋回・並進モーションシステム（6軸モーションベース＋並進装置＋旋回装置）
動作の特長
6軸モーションベースに並進装置や旋回装置を組み合わせることで、連続した加減速感や車線変更時の左右加速度感の向上、コーナリング感覚の向上に効果があります。
主な用途
ドライビングシミュレーター 等
特長
優れた運用性
- GUIからの位置、速度、加速度コマンドによる動揺の変化や動揺回転中心の移動入力、任意波形入力等が可能です。
- シミュレーター用途においては、当社オリジナルのMotion cueing ソフトの他に、お客様からご提供いただいた制御ロジックの組み込みなど、カスタマイズ対応が可能です。
- 国産部品を採用することで、入手性など迅速な対応を可能とします。
高い安全性
- 複数のリミットセンサーでアクチュエーターの動作などを監視し、異常が発生した際には非常停止機能が働くなど、安全性の高い製品をご提供します。
- 検討・設計時の事前シミュレーションにより、設計精度の高い製品を納入します。

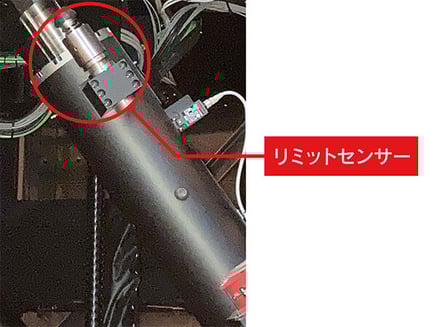

アクチュエーターの動きを監視するリミットセンサー
開発事例
電動式 大型6軸モーションシステム
主な納入先
自動車メーカー、研究所、大学、アミューズメント施設 など

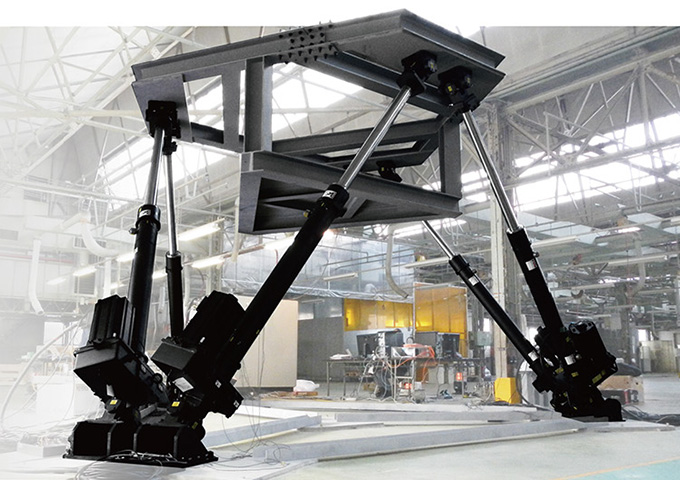

大型6軸モーションベース

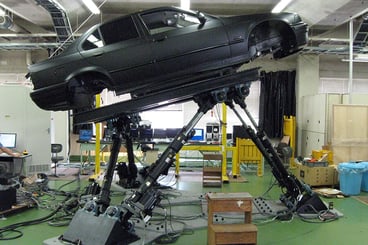

車体を載せた状態での調整

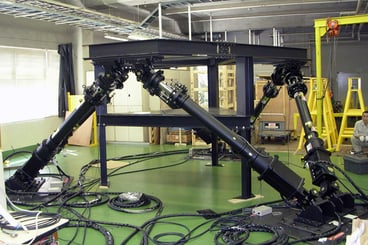

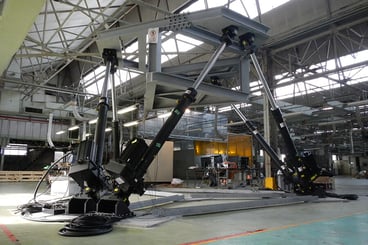

出荷前の単体調整
試験用モーションシステム
主な納入先
舶用通信機器メーカー、JAXA など

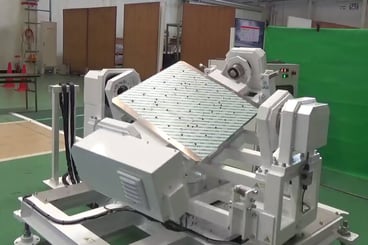

3軸試験用モーションベース

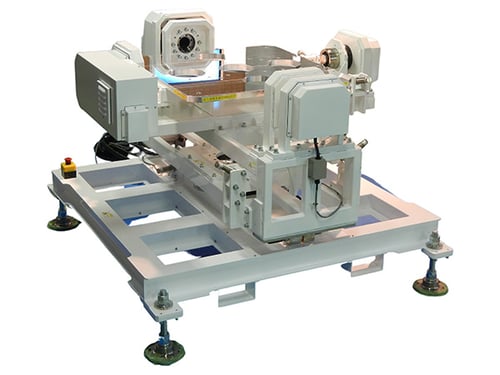

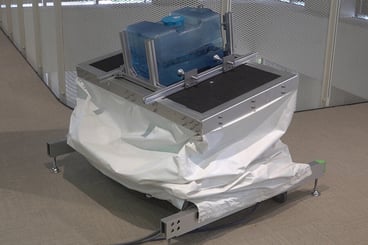

小型2軸試験用モーションベース
