特長

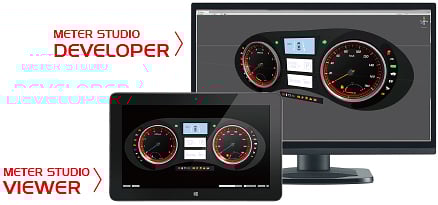

METER STUDIO DEVELOPER【メータースタジオ”ディベロッパー”】
次世代インタフェースデザインの開発支援ソフト
- ハードウェア作成前に、新しいメーターのGUIの検証作業が可能です。
- フレーム、ニードル、アイコンなどの形状、色、配置を簡単にレイアウト可能です。
- CADで設計した3Dデータ（fbx形式）を読み込むことが可能です。
- 任意のサウンド（mp3型式/wav型式）の鳴動が可能です。
- 任意のテキストをメーターパネル上に追加表示することが可能です。
METER STUDIO VIEWER【メータースタジオ”ビューア”】
制作したメーターグラフィックを外部から制御可能
- デバッグソフトにて外部から簡単に通信制御が可能です。
- LAN経由での通信制御
- CAN-USBを接続しての通信制御（オプション）
- CAN-Bluetoothを接続しての通信制御（オプション）

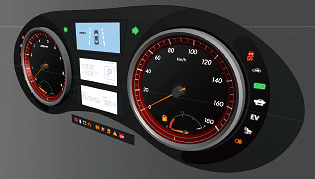

画面例
メーターグラフィックの視認性、夜間点灯モード時の状態、動作時の様子等、様々なシーンの再現が短時間で可能です。

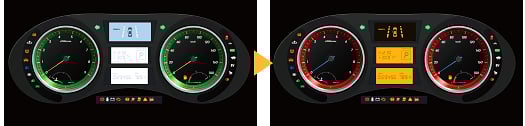

メーターリングやニードルの色変更が容易なので、比較検討に最適です。
車載ECUの情報からニードルの回転を制御できるので、ハードウェア完成前に視認性の検証が可能です。
アイコンのレイアウト変更が簡単なうえ、外部からの通信で点灯・消灯・点滅・同期点滅等を制御可能です。
データ制作
メーターパネルの準備は、任意の3Dオブジェクト(.fbx)をインポートするだけです。設計データをすぐに活用することが出来、効率の良い作業が可能です。
※2Dオブジェクト(.png)のインポートも可能。
- メータースタジオは設計用3Dデータを最大限活用できます。
- 速度計の初期設定では、Type-A(180km/h版)、Type-B(280km/h版)、Type-C（マイルMPH）の3種類から選択することができます。
- テキスト表示領域をメーター上に配置し、外部からの通信にて任意のテキストを表示させることができます。また、フォント・色・スタイル等を変更することができます。
オプション

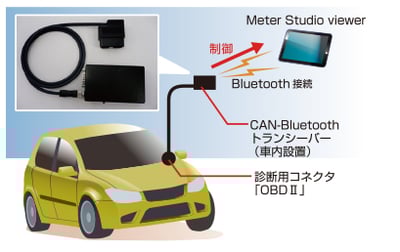

CAN-Blutoothトランシーバー
自動車に搭載されている診断用コネクタOBDIIを利用して車載ECUの情報（OBDII情報および流れるすべてのCAN情報）をCANバスから取得すると同時に、 ユーザーが車両や運転者に取り付けた任意のセンサ情報を別のCANバスから取得することができます。
また、本体内に最新のMEMS6軸センサ（3軸加速度センサ＋3軸ジャイロセンサ）も搭載しており、車両の挙動を合わせて取得することが可能です。
部品構成
| 名称 | 数量 | 備考 |
|---|---|---|
| METER STUDIO | 一式 | |
| Meter Studio developer | 1 | 開発用ソフト |
| Meter Studio debugger | 1 | プログラムチェック用ソフト |
| Meter Studio viewer | 1 | 再生用ソフト 対応OS：Windows OS、Android OS |
動作環境
Microsoft Windows
| ハードウェア | CPU：Intel Core i7 以上 RAM：8GB 以上 |
|---|---|
| OS | Windows 7、Windows 8、Windows8.1 |
| GPU | NVIDIA GEFORCE GTX 760 以上 |
| ディスプレイ解像度 | 1920×1080 ピクセル以上推奨 |
