- インマルサット通信機
船陸間データ通信に最適な高速通信を実現
- Inmarsat Fleet Xpress（GX+FB）による安定性と高速性を実現
- 大容量データをアップロード可能なハイパワー
BUCシステム*1 - 安定した通信を実現するデュアルアンテナシステム*2
*1：本製品購入時に標準（5W BUC）またはハイパワー（10W BUC）か選択が必要です。
*2：オプション品です。本製品購入時にシングルアンテナまたはデュアルアンテナか選択が必要です。
特長

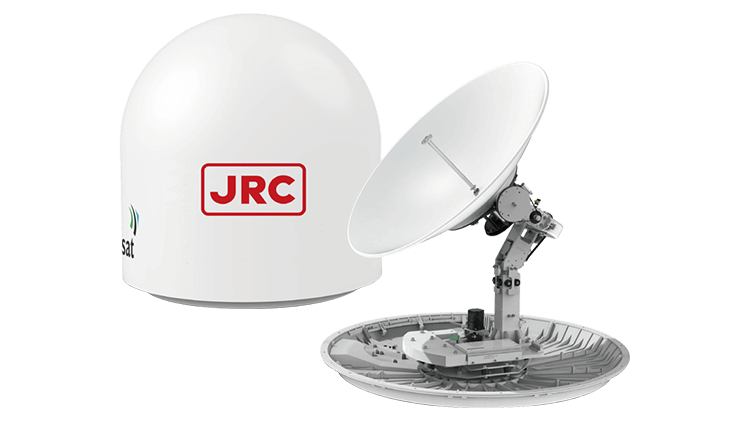

JRC日本無線は、日本独自のサービスとおもてなしの心をさまざまな形で表現しています。その一つは、ユーザーにとっての総合的な価値を保証する高品質な製品を開発する方法にあります。製品は信頼性の高いソリューションとして機能すると同時に、お客様のために特定の目的を果たす必要があります。これがまさにインマルサットの新モデル「JUE-100GX Inmarsat Global Xpress 1mアンテナモデル」の開発した手法です。多様で柔軟性があり、さまざまなタイプの大型船や多くの市場に対し適用できます。
JUE-100GXは、船舶の遠隔監視、ウェザールーティングによる最適航路選定、燃料消費量の削減、福利厚生パッケージとの併用など、幅広く活用できます。
高速データ通信
JRC日本無線は、マリンエレクトロニクスの分野で世界で最も長い歴史を持つ会社の1つです。そして、インマルサットで最も長くサービスを提供している製造パートナーであり、Lバンド衛星通信のパイオニアです。JRC日本無線は海上衛星通信の初期から現在に至るまで、長年に渡りR&Dを進めてきました。JUE-100GX は船から陸への高速データ通信を提供することで、JRC日本無線は将来のスマートシッピングの時代にも対応する一方で、海運業界にクリエイティブなソリューションを提供し続けます。また、Inmarsat Fleet Xpress は、GX システム（Ka 帯通信）とFB システム（L 帯通信）が融合したシステムです。晴天時は高速通信可能なGXシステムを使用し、天候により降雨減衰が大きくなった場合は、通信速度が制限されますが安定した通信を提供するFB システムに自動で切り替わることで、ユーザーに高速かつ安定した通信を提供します。
大容量データも短時間でアップロード可能
10 WハイパワーBUCシステム*3を選択することで、同じアンテナサイズでBDTの交換や追加機器が必要なく、高スループットサービスを利用可能です。 船から陸のリターンリンクを高速化できるため、常に大容量データのアップロードを必要とする場合に最適です。
*3：本製品購入時に標準（5 W BUC）またはハイパワー（10 W BUC）か選択が必要です。
BUC： Block Up Converter

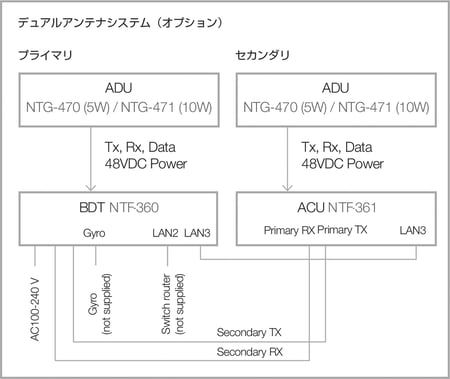

デュアルアンテナシステム*4
船体構造物（マスト、煙突）により衛星との通信が遮断された場合には、もう一方のアンテナに自動的に切り替えることで安定した通信環境を構築することが可能です。卓越した信頼性と一歩進んだ運用効率を実現します。
*4：オプション品です。本製品購入時にシングルアンテナまたはデュアルアンテナか選択が必要です。
船内装置 (BDT*5)
BDTには、GXモデム、電源、4ポートスイッチ、アンテナ制御器、アンテナ切替器が内蔵されています。19インチの1UサイズのBDTは、FXラックに簡単に組み込めるため、装備時間とコストを削減します。
*5：BDT ： Below Deck Terminal
*6：ACU ： Antenna Control Unit
アンテナ制御装置(ACU*6)
ACUは、デュアルアンテナシステムで運用する場合に必要な装置（オプション）です。BDT同様にFXラックへ簡単に設置可能です。
リモートアシスタンス
JRC日本無線は、衛星回線を通じて、陸上から本装置の監視、管理、遠隔操作が可能なWebインターフェイスを提供します。システム構築が自動化されているため、自動ケーブル損失補償やラインアップテスト、自動診断が可能であり、オペレーターはシステムのインストール作業や操作がほとんど必要ありません。
ソフトウェアの更新やアラームパックの取得などのメンテナンス作業は、サービスエンジニアが訪船することなく可能です。また、ユーザーは必要なときに遠隔支援を受けることができるため、操作のダウンタイムを最小限に抑えることができます。
衛星通信ワンストップサービス*7*8
JRC日本無線では、回線契約、端末の設置、衛星通信用のオンボードLANの設計と構築を含めたワンストップサービスを提供しています。本サービスに契約することで、お客様は個別に手配する必要は無く、最新の端末と組み合わせて最適な契約プランを選択するだけで、費用を節約できます。
*7：別途、衛星通信ワンストップサービスのご契約が必要です。
*8：衛星通信ワンストップサービスについては、こちらのサイトをご覧ください。
システム構成図

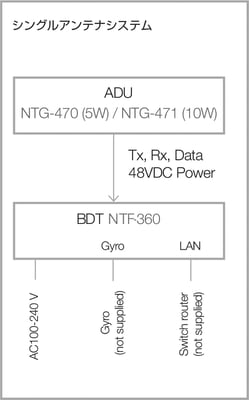

標準構成
JUE-100GXは、ADU（船上装置）とBDT（船内装置）の接続を1本の同軸ケーブルで実現しており、Tx、Rx、DC電源、データ、および基準信号を伝送します。
外形寸法図

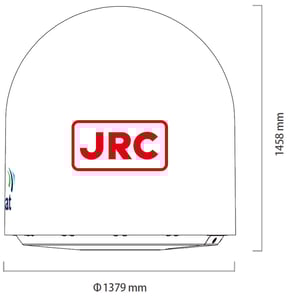

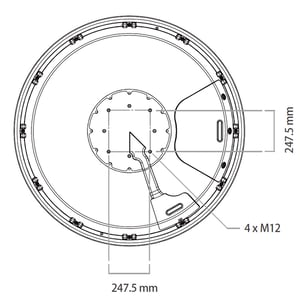

船上装置（ADU）
NTG-470/NTG-471
質量：110 kg

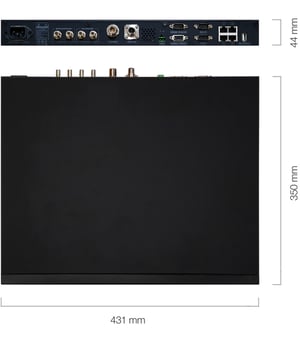

船内装置（BDT）
NTF-360
質量：5.7 kg

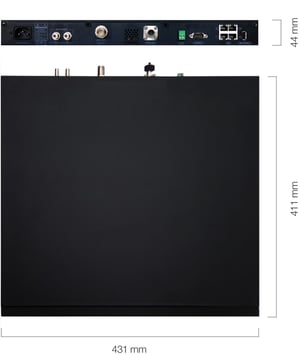

アンテナ制御装置（ACU）
NTF-361
質量：5.2 kg
仕様
| 船上装置 ADU (Above Deck Unit) | |||
|---|---|---|---|
| 軸構成 | 3軸: Azimuth軸, Elevation軸, Cross-level軸 | ||
| Azimuth角範囲 | 無制限 | ||
| Elevation角範囲 | -20 ° - +115 ° | ||
| Cross-level角範囲 | ±37 °以下 | ||
| 指向安定精度 | 誤差0.2 °以下、最大動揺条件にて | ||
| 動揺条件 | ロール：±25 ° / 6sec、ピッチ：±15 ° / 6 sec、ヨー：±8 ° / 6 sec、ターン：12 ° / sec かつ 5 ° / sec2 以下 | ||
| 受信(Rx) | 周波数：19.2 GHz - 20.2 GHz Kaバンド、利得：44 dBi @ 19.7 GHz (レドーム損失含む) | ||
| 送信(Tx) | 周波数：29 GHz - 30 GHz Kaバンド、利得：47.7 dBi @ 29.5 GHz (レドーム損失含む) | ||
| 船上装置IFLインターフェース | 50 Ω-N型メスコネクタ 1個、TX/RX: 10 MHz, 50 MHz, 400 MHz, 433 MHz LバンドIF周波数 (950 MHz - 2150 MHz)、DC電圧 BUC & ペデスタル (LNB) |
||
| 受信性能指数（G/T）*1 | 20.1 dB/K （@ 19.7 GHz、レドーム損失含む） | ||
| 偏波 | 円偏波 (Rx: LHCP, Tx: RHCP) | ||
| BUC | 5 W (標準), 10 W (オプション) | ||
| BDT-ADU接続ケーブル*2 | 50 Ω同軸ケーブル1本 Rx信号, Tx信号, FSK信号, 基準信号, 電源 | ||
| 入力電源 | 48 V DC (最大300 W) RFケーブル1本にて | ||
| 船内装置 BDT (Below Deck Terminal) | |||
| ディスプレイ | 256 x 64 Graphic OLED | ||
| LED | LED 3個 Power, Tracking, Errorを表示 | ||
| USBポート | 2ポート (フロントパネル), 1ポート (リアパネル, Wi-Fiドングル用) | ||
| GYROコンパスインターフェース | CAN, NMEA 0183 (推奨) | ||
| シリアルインターフェース | コンソール用RS-232C (57600bps 8, N, 1) | ||
| イーサネットポート | RJ 45 (各4ポート), TCP/IP接続 | ||
| ACUインターフェース | BDTに内蔵 | ||
| 入力電源 | 100- 240 V AC, 50- 60 Hz, 3 A | ||
| アンテナ制御装置 ACU (Antenna Control Unit)*3 | |||
| ディスプレイ | 256 x 64 Graphic OLED | ||
| LED | LED 3個 Power, Tracking, Errorを表示 | ||
| USBポート | 2ポート (フロントパネル), 1ポート (リアパネル, Wi-Fiドングル用) | ||
| GYROコンパスインターフェース | CAN, NMEA 0183 (推奨) | ||
| GPSインターフェース | NMEA | ||
| シリアルインターフェース | RS-232C (57600 bps 8, N, 1) | ||
| イーサネットポート | RJ 45 (各4ポート), TCP/IP接続 | ||
| 入力電源 | 100- 240 V AC, 50 - 60 Hz, 3 A | ||
*1：仰角30°以上の受信条件による
*2：アンテナケーブル
*3：オプション
構成
標準
| 品名 | 型名 | 数量 |
|---|---|---|
| 船上装置（ADU) 5 W | NTG-470 | ×1 |
| 船内装置（BDT） | NTF-360 | ×1 |
| 取扱説明書 | 7ZPSC0693 | ×1 |
オプション品
| 品名 | 型名 |
|---|---|
| 船上装置（ADU）10W | NTG-471 |
| アンテナ制御装置（ACU） | NTF-361 |
