携帯移動地球局 インマルサットフリートブロードバンド JUE-251

  • インマルサット通信機
インマルサットフリートブロードバンド JUE-251

特長

JRC JUE-251はコンパクトなデザインにも係わらず、信頼性の高い業界標準インターフェイスに加え、高度なネットワークルーター機能を搭載しています。

船上装置は完全新設計

船上装置は完全新設計(New)

JRCの長年にわたる設計経験からデザインされたJUE-251船上装置は、その内部・外装共に新設計。船上装置の内部機構は2軸制御方式を用い、ベースプレートには安定性・耐久性の高い金属製の一体成形品を採用しています。
最新技術を採用し、船上装置はこれまでの製品と変わらぬ堅牢性を維持しながら外形を小型化、約40%の軽量化を実現し、装備性を高めました。
衛星追尾には外部からのジャイロ信号やGPS信号の入力は必要としません。また、ロータリージョイントの採用により、追尾動作に際してケーブルが絡まることは無く、視野内で完全な連続追尾が可能です。
JUE-251は他のJRC製インマルサット装置と同様、船上装置と船内装置を結ぶのは一本の同軸ケーブルのみとなっていますので装備は簡単です。

インマルサットのフリートブロードバンドサービス

インマルサットのフリートブロードバンドサービス

フリートブロードバンドサービスは陸上携帯電話サービスの3G規格に基づき、音声と高速データの安定した同時接続環境を提供します。
最高284kbpsのベストエフォート型高速データ(スタンダードIP)通信と128kbpsまでの帯域保証型データ(ストリーミングIP)通信が可能です。

さらに、GSM携帯電話でのテキストに慣れたクルーにはお馴染みの160文字までのショートメッセージ(SMS)の送受信が可能です。

乗組員による装備に対応

JRC JUE-251は乗組員による装備に対応しています。乗組員の方に装備を実施していただくことで工事費用や港での拘束時間を削減することが可能となります。
また、乗組員の方に装備していただいた場合も機器のアフターサービスに関する条件はこれまでと変わりません。

*1:SOLAS条約規定に拠らないサービス。2014/1Qに対応予定。
*2:2013/4Qに対応予定。

表示・操作

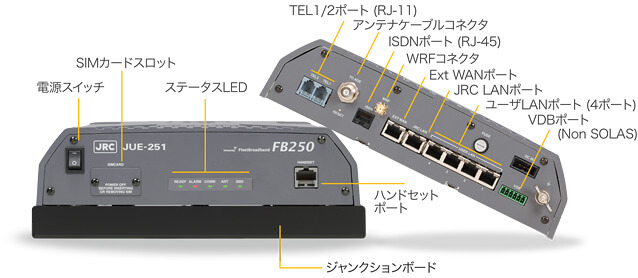

豊富なインターフェイス

JRC JUE-251では船内装置を刷新し、信頼性の高い新しいインターフェイスを追加しています。
Non SOLAS(SOLAS条約規定に拠らない)の音声遭難通信用ポートやプライマリーネットワークが切断された際に自動的にセカンダリーネットワークに切り替える外部WANポートなどがあります。

豊富なインターフェイス



衛星ブロッキング

JRC JUE-251には煙突やレーダーマストによる衛星ブロッキングエリアを最大6箇所まで登録することが可能です。
衛星方向が事前登録したブロッキングエリアと重なった場合にも容易に状況が把握でき、本船の進行方向の調節や、切断された通信を再接続する等の対応を取ることができます。

img-product-jue251_05

ボイスディストレスボタン(Non SOLAS)(New)

JRC JUE-251では船内装置にダイレクトに接続するボイス・ディストレス・ボタン(オプション)を用いる、インマルサットの遭難電話通信サービスに対応します。
遭難電話通信は高い優先度を与えられた通信であり、インマルサットの衛星ネットワーク上の他の通信に影響されること無く、海難救助窓口への接続が保証されています。(本サービスはSOLASの規定に基づくものではありません)

システム構成

ボイスディストレスボタン(Non SOLAS)

ウェブブラウザーを使用した機器設定(New)

JRC JUE-251では船内装置にダイレクトに接続するボイス・ディストレス・ボタン(オプション)を用いる、インマルサットの遭難電話通信サービスに対応します。
遭難電話通信は高い優先度を与えられた通信であり、インマルサットの衛星ネットワーク上の他の通信に影響されること無く、海難救助窓口への接続が保証されています。(本サービスはSOLASの規定に基づくものではありません)

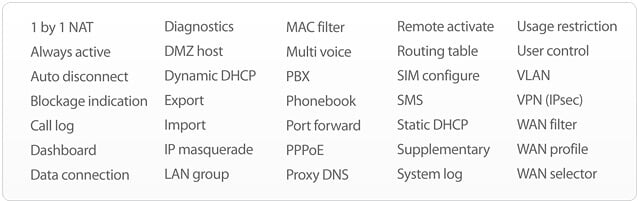

以下はJRC JUE-251が持つ様々な機能の一部です。

機能

JRCリモートメンテナンスシステム(RMS)

>JRC JUE-251はJRC独自のIP接続経由でのリモートメンテナンスシステム(RMS)に対応しており、インマルサットの衛星通信経由での船上機器の遠隔保守に対応可能です。
また、JRCの新しいGMDSS対応インマルサットC、JUE-87と接続することにより、RMSの通信に問題が発生した場合にはJUE-251の動作状況をインマルサットCにより確認することが可能です。

RMS

標準構成品目

品名 型名 数量 備考
船上装置(ADE) GSC-251 1
船内装置(BDE) GSC-252 1
ハンドセット NQW-267 1 ケーブル長 1m
電源ケーブル 7ZCSC0222B 1 5m
取扱説明書(英文) 7ZPSC0427 1 日本語版(7ZPSC0428)はオプション
装備要領書(英文) 7ZPSC0429 1 日本語版(7ZPSC0430)はオプション

仕様・外形寸法図

品名 型名 数量 備考
船上装置(ADE) GSC-251 1
船内装置(BDE) GSC-252 1
ハンドセット NQW-267 1 ケーブル長 1m
電源ケーブル 7ZCSC0222B 1 5m
取扱説明書(英文) 7ZPSC0427 1 日本語版(7ZPSC0428)はオプション
装備要領書(英文) 7ZPSC0429 1 日本語版(7ZPSC0430)はオプション

注)*1 同軸ケーブルの接続にはBDE側にオプションの7ZCSC0212(中継ケーブル)およびADE側に5JAAE01753(変換コネクタ)が必要

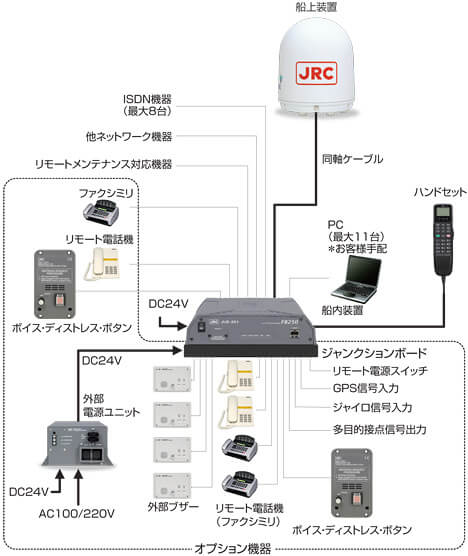

機器系統図

機器系統図

船上装置(New)

船上装置(New)

GSC-251 質量:4.7kg

船内装置(New)

船内装置(New)

GSC-252 質量:4.5kg

ハンドセット

ハンドセット

NWQ-267 質量:0.5kg

外部電源ユニット(New)

外部電源ユニット(オプション)(New)

NBD-904 質量:2.6kg
※ オプション
