- インマルサット通信機
- 船舶地球局
特長
JUE-87は信頼性の高い最新のインマルサットCシステム要求に適合した移動体衛星通信システムです。遭難・安全通信と変わらない簡易な操作で商用・船舶運行用そして個人用メッセージを取り扱うことができます。
インマルサットCシステムについて
JUE-87は、文字原稿・計器からの数値データ・その他の様々なデジタル化された情報を送受信できるデジタル衛星通信システムです。簡単な操作によりメッセージの送受信が可能です。
データターミナル一体型船内装置
JUE-87は表示部に視野角が広く高輝度なカラーLCDを採用し、これまで独立していた船内装置とデータターミナルを一体化しています。これにより、より簡単に装備ができるようになりました。そしてJUE-87は当社独自のリモートメンテナンスシステム（RMS）にも対応しています。
USB
JUE-87の船内装置の前面パネルにはUSB2.0に準拠したポートが設けられ、USBメモリーを使用してメッセージの読み込みや保存が可能です。
画面表示

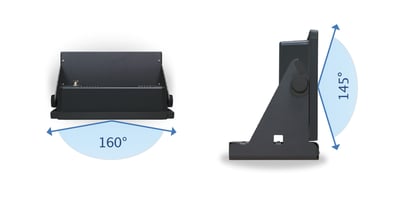

JUE-87のLCD表示部は高輝度で視野角も広く、斜め方向からでも画面表示をしっかり確認できます。工場出荷時は当社製の航法機器で標準採用しているオーシャンデイのカラーパターンに設定されていますが、お好きなカラーパターンに変更していただけるよう、カラーパターンを各種用意しました。
表示・操作
高機能グループ呼出（EGC）
インマルサットCのトータルソリューションの一つとして高機能グループ呼出（EGC）機能を内蔵しています。公認の情報提供機関から、海域の全船舶、特定地域の船舶、特定グループ宛に一斉送信される、国際安全メッセージおよび商用サービスメッセージを受信し、表示することができます。
2種類のEGCサービスが提供されています。
JCメール
JCメールは当社が開発した無償提供のアプリケーションソフトウェアです。JCメールにより、外部PCからシリアルまたはLAN経由でJUE-87を使ってEメールの送受信、EGCメッセージ受信がとても容易にできます。JCメールを使えば、海岸局によって異なるEメールの送信設定が自動で行われるため、煩わしい設定操作が不要です。
遭難警報を標準装備
JUE-87は船内装置上またはオプションの遭難通信ボタンを押し続けるだけで、遭難警報を発信できます。登録されている船舶IDの他、日時、現在位置、進路、速度のデータを接続されたGPS、または船舶の航法インターフェースから自動で取得、あるいは手動で入力し、警報に合わせて発信します。
船舶長距離識別追跡（LRIT）に標準対応
JUE-87はSOLAS条約により義務づけのある、LRITに標準対応しています。本国から遠く離れた本船の動静を把握することができるので、航行の保安強化につながります。
船舶保安警報システム（SSAS）に対応
JUE-87はセキュリティボタン（オプション）の追加で、SOLAS条約により義務づけのある船舶保安警報システム（SSAS）に対応します。セキュリティボタンを操作することで、海賊やテロに遭遇した際に警報を発信することができます。警報を発信してもJUE-87に操作記録を残しません。

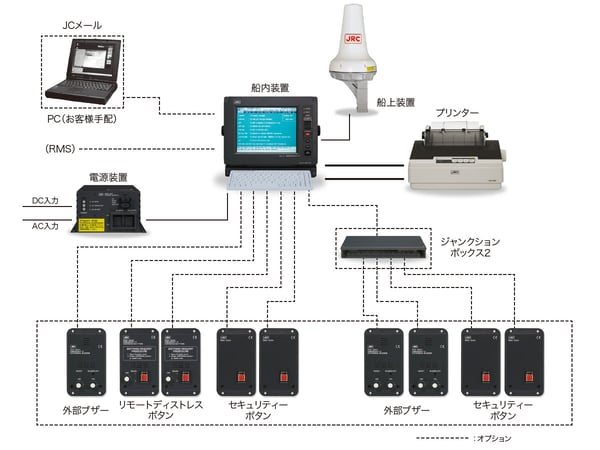

システム構成
新設計の船上装置
JUE-87では干渉波を除去するための高性能高周波フィルターを内蔵した、完全新設計の船上装置を採用しています。JUE-87は他の当社製インマルサット装置と同様、船内装置と船上装置の接続は同軸ケーブル一本のみで、装備が簡単です。

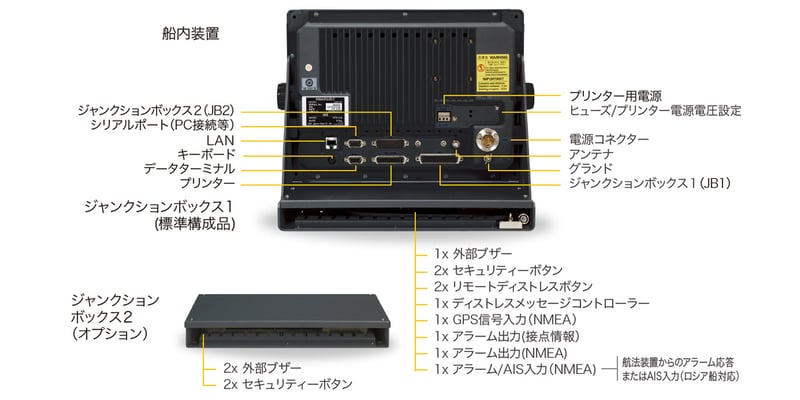

豊富なインターフェース
JUE-87では船内装置の架台に組み込まれたジャンクションボックス1（JB1）に、必要とされるほぼ全ての接続端子を準備しています。
また、更なる拡張性が必要な場合にはオプションのジャンクションボックス2（JB2）がお使いいただけます。
周辺機器も新設計
JUE-87では各種周辺機器も新設計。すっきりとしたデザインで統一しました。
新設計の電源装置
JUE-87では電源装置を新設計。従来のモデルに比べて体積で約半分、質量では約65％もの小型軽量化を達成しました。
自己診断機能
JUE-87は様々な自己診断プログラムを内蔵しています。装置の動作確認故障診断を容易に行うことができ、装置の動作状況をお知らせします。各種自己診断結果は船内装置の表示画面で確認できます。自己診断機能は保守を容易にし、機器の信頼性を高めます。
JUE-87ではこの自己診断機能に加え、実衛星回線を使用するPVテストや海岸局での電文折り返し通信テストも可能です。
JRCリモートメンテナンスシステム（RMS）
JUE-87は独自のリモートメンテナンスシステム（RMS）に対応しています。当社製VDR装置及びインマルサットFB衛星通信装置を利用して、航海中でも機器の機能や動作状況を確認することが可能です。RMSをご利用いただくことでより一層の保守費用削減に効果を発揮します。
またRMSにJUE-87を加えることで、RMSの通信経路を受け持つ当社製インマルサットFB衛星通信装置JUE-251/JUE-501の動作状況を確認できるようになります。RMSの回線接続に問題が発生した場合も含め、さらに充実した機器の保守体制を構築できます。

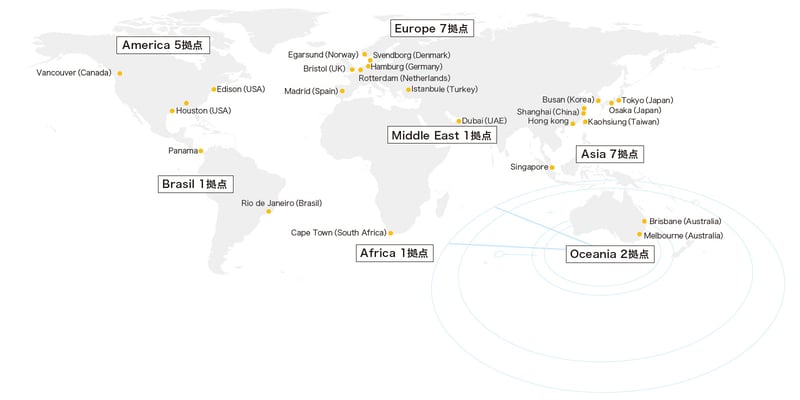

JRCグローバルサービスネットワーク（Star Network）
当社は創業以来、製品の販売と同時にフィールドでのアフターサービスを積極的に行ってきました。今日、当社は支店・営業所および全世界200以上の認定代理店を結ぶ世界規模のネットワークで1年365日、24時間体制のサービスを提供しております。
標準構成品目
| 品名 | 型名 | 数量 | 備考 | |
|---|---|---|---|---|
| 船上装置(EME) | NAF-253GM | 1 | 設置用添付部品を含む | |
| 船内装置(IME) | NTF-318 | 1 | ||
| キーボード | NDF-369 | 1 | ||
| プリンター | NKG-900 | 1 | ||
| 外部電源 | NBD-904 | 1 | ||
| 船内装置用架台 | NQE-3222 | 1 | 卓上装備時（CQD-2245A 組込み済み） | 装備形態により選択 |
| ジャンクションボックス1 | CQD-2245A | コンソール装備時 | ||
| 同軸ケーブル | CFQ-5922A3 | 1 | 30 m EME ⇔ IME | |
| 電源ケーブル | 7ZCSC0321 | 1 | 2.0 m IME ⇔プリンター | |
| 信号ケーブル | 7ZCSC0322 | 1 | 1.6 m IME ⇔プリンター | |
| 信号ケーブル | 7ZCSC0314 | 1 | 0.4 m IME ⇔ JB1 卓上装備時用 |
装備形態により選択 |
| 7ZCSC0324 | 2.0 m IME ⇔ JB1 コンソール装備時用 |
|||
| 電源ケーブル | 7ZCSC0320 | 1 | 2.3 m 電源装置 ⇔ IME | |
| 予備品 | 7ZXSC8701/ 7ZXSC8702 |
1 | ||
| 取扱説明書 （和文） |
7ZPSC0443A | 1 | ||
| 装備要領書 （和文） |
7ZPSC0445A | 1 | ||
| 操作ガイド （和文） |
7ZPSC0447 | 1 | ||
仕様・外形寸法図
| 型名 | JUE-87 |
|---|---|
| インマルサット型式承認 | ✓（Class 2） |
| RoHS | ✓ |
| 表示部 | 10.4インチ カラー液晶 640×480 450 cd/ｍ² |
| 周波数 | 送信：1626.5 ～ 1646.5 MHz |
| 受信：1537.0 ～ 1544.2 MHz | |
| チャンネル間隔 | 5 kHz |
| 送信出力（EIRP） | 14±2 dBW（角度 5°） |
| 受信性能指数（G/T） | -23.0 dB/K min |
| 変調方式 | 送信/受信：1200シンボル/sec BPSK |
| 通信レート | 送信/受信：600 bps |
| インターフェース | 外部ブザー：最大3台（JB1×1、JB2×2） |
| リモートディストレスボタン：最大2台（JB1×2） | |
| セキュリティーボタン：最大4台（JB1×2、JB2×2） | |
| GPSデータ入力（NMEA)：1ポート（JB1） | |
| アラーム情報出力（接点情報）：1ポート（JB1） | |
| アラーム情報出力（NMEA）：1ポート（JB1） | |
| アラーム情報入力/AISデータ入力（NMEA）：1ポート（JB1） | |
| LANポート（RJ-45）：1ポート（IME） | |
| DTEポート（シリアル)：1ポート（IME） | |
| キーボード：1ポート（IME） | |
| プリンター：1ポート（IME） | |
| シリアル：1ポート（IME） | |
| ディストレスメッセージコントローラー：最大1台（JB1） | |
| 環境条件 | 動作温度：船上装置 －35 ～ +55℃、船内装置 －15 ～ +55℃ |
| 保管温度：船上装置/船内装置 －40 ～ +70 ℃ | |
| 相対湿度：0 ～ 95 ％ （露結無し) | |
| 着氷：25 mm以下（船上装置） | |
| 降水量：100 mm/hour 以下（船上装置） | |
| 風速：100ノット以下（船上装置） | |
| 船内装置（IME） | |
| 型名 | NTF-318 |
| 電源電圧 | DC24 V （+19.2 ～ 31.2 V) |
| 消費電力 | 送信時：平均100 W、待受時：平均15 W |
| 船上装置（EME) | |
| 型名 | NAF-253GM（ポール取付ブラケット一体型) |
| アンテナ | 形式：ヘリカル、パターン：半球、偏波：右旋円偏波 |
| プリンター | |
| 型名 | NKG-800 |
| ラインインターフェース | パラレル |
| 電源電圧 | DC24 V （+19.2 ～ 31.2 V) |
| 消費電力 | 約35 W |
| 電源装置 | |
| 型名 | NBD-904 |
| 入力定格電圧 | AC100 ～ 230 V（単相、50/60 Hz）、DC24 V |
| 入力電圧変動許容範囲 | AC90 ～ 264 V、DC19.2 ～ 31.2 V |
| 出力 | DC24 V 6.5 A（連続） |
| オプション | |

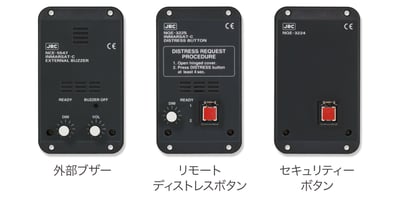

| 外部ブザー | NCE-5547（最大3台接続可能） |
| リモートディストレスボタン | NQE-3225（最大2台接続可能） |
| データターミナル | NDZ-227（最大1台接続可能） |
| データターミナル用ブラケット | MPBP31721 |
| データターミナル用キーボード | NDF-369 |
| セキュリティーボタン | NQE-3224（最大4台接続可能） |
| ジャンクションボックス2 | NQE-3223 |
| オプションブザー/ボタン用壁付けアダプター | 7ZZSC0102 |
| 同軸ケーブル | CFQ-5922A4（40ｍ)、CFQ-5922A5（50m) |

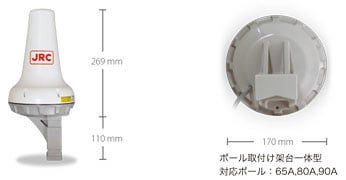

船上装置
NAF-253GM 質量：2.4 kg

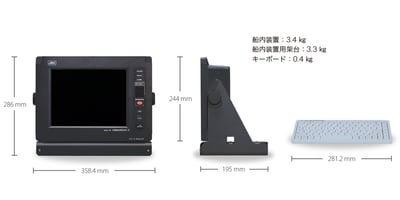

船内装置
NTF-318 質量：7.1 kg（架台、キーボードを含む）

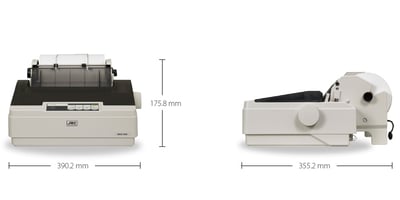

プリンター
NKG-900 質量：4.8 kg

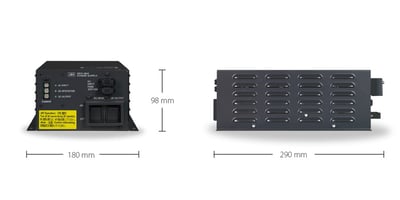

電源装置
NBD-904 質量：2.6 kg
