- インマルサット通信機
小型/軽量化アンテナによる超高速
データ通信
- 剛構造による耐振動設計
- アンテナフレームのアルミ化による軽量設計
- 多層ハニカム構造による低減衰、低反射レドーム採用
- JRC 専用LAN によるJRC 機器との容易接続
- リモートメンテナンスシステム対応
特長
JUE-60GXは、高性能設計により、高速通信サービスが提供可能になります。
グローバルエクスプレス移動体衛星通信を最高速に！
JRC 日本無線は、1975 年より海事衛星通信装置を造り続けており、その設計経験から、ユーザーの皆様の様々なご要望にお応えしています。また、高度な通信接続性を実現する新設計の船上装置および船内装置により海洋産業に創造的なソリューションを構築して、より良いサービスを提供します。
インマルサットのフリートエクスプレスサービス
インマルサットの新製品であるグローバルエクスプレス端末（Ka帯）は、フリートブロードバンド端末（L帯）を相互接続したフリートエクスプレスサービス*1として利用することで、インマルサット衛星ネットワークの冗長性により、豪雨やアンテナブロッキングの場合でも卓越した信頼性を発揮します。*2
*1 インマルサットの船舶向けの次世代高速通信サービス。
*2 冗長性は、グローバルエクスプレスI-5 衛星とフリートブロードバンドI-4 衛星間の重複領域のみ適用されます。JUE-251 またはJUE-501 経由のデータ通信速度は、通常のフリートブロードバンドのレートです。
小型、軽量、高耐久性船上装置を実現
三層の繊維強化プラスチック（FRP:Fiber Reinforced Plastics）を採用したことにより、高耐久性かつ軽量なレドームの提供が可能になりました。
また、レドームは、過去の経験を活かし、過剰な力や熱を加えることなく曲線構造を実現しています。
船上装置の小型・軽量化により、換装も比較的容易に行うことができます。また、船上装置は現在のフリートブロードバンドと同様の装備性 を持っています。
サービス
JRC 機器とシームレス統合
最新の航行装置と専用高速通信装置により、アップデートやモニタリング等のサポートとアプリケーションのシームレスな統合を実現。
フリートエクスプレス J-Marine Cloud
JRC 日本無線は、安心・安全・快適を目指した当社初、ユーザー専用の「共有Webサーバー」を提供します。フリートエクスプレスは、最先端のアプリケーションを可能にするJ-Marine Cloud サービス*3 の基幹回線となります。
安定したデータ通信により、J-Marine Cloud が提供するウェザーサービス、チャートサービスをご利用いただけます。
*3 ご契約いただくことでサービスを利用できます。
システム

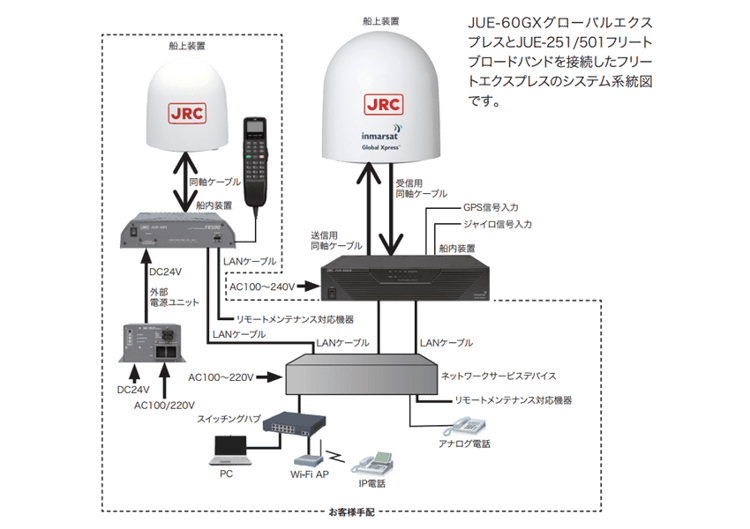

システム系統図
JRCリモートメンテナンスシステム（RMS）
JUE-60GXは標準機能としてJRC独自のリモートメンテナンスシステム（RMS）に対応しています。
インマルサット衛星通信経由で、船上の通信機器、航法機器の動作状態を陸上より確認することができます。
標準構成品目
- 船上装置（ADE） NTG-428
- 船内装置（BDE） NTF-329
- 取扱説明書（英語版） 7ZPSC0584
- 装備要領書（英語版） 7ZPSC0586
- クイックリファレンスガイド（英語版） 7ZPSC0588
- CD-ROM 7ZPSC0602
- ADE設置用添付品 MPXP35369
- BDE設置用添付品 7ZXSC6002
オプション
- 同軸ケーブル CFQ-3923
- 取扱説明書（日本語版） 7ZPSC0585
- 装備要領書（日本語版） 7ZPSC0587
- クイックリファレンスガイド（日本語版） 7ZPSC0589
外形寸法図
船上装置（RoHS）
NTG-428質量：46kg
船内装置（RoHS）
NTF-329質量：6.5kg
仕様
| 型名 | JUE-60GX |
|---|---|
| インマルサット型式承認 | ○（Class 60） |
| RoHS | ○ |
| 周波数 | 送信：29.0～30.0GHz、受信：19.2～20.2GHz |
| 音声 | ネットワークサービスデバイスで対応 |
| データ | ネットワークサービスデバイスで対応 |
| アンテナ | 直径65cmパラボラアンテナ、3軸制御、FRP樹脂レドーム |
| 電源 | AC100～240V |
| 消費電力 | 最大300W以下 |
| 動揺条件 | ロール：±25°/6秒、ピッチ：±15°/6秒、ヨーイング：±8°/6秒、ターニング：10°/秒 |
| 送信出力（EIRP） | ＋49dBW |
| 受信性能指数（G/T） | 15dBK |
| 環境条件 | 動作温度：船上装置 －25～＋55℃、船内装置 －15～＋55℃ 保管温度：船上装置/船内装置 －40～＋80℃ 保護等級：船上装置 IP56相当、船内装置 IP22 相対湿度：船上装置/船内装置 ＋40℃、93% |
| IP電話 | ネットワークサービスデバイスで対応 |
| リモート電話機 | ネットワークサービスデバイスで対応 |
| LANポート（100BASE-T） | 船内装置上3ポート（1ポート：JRC LAN、2ポート：NSD LAN） |
| 外部GPS信号入力 | 船内装置上2ポート（1ポート：IEC61162-1、1ポート：JRC LAN経由の機器からのGPS信号） |
| ジャイロ信号入力 | 船内装置上2ポート（1ポート：シリアル、1ポート：JRC LAN経由の機器からのジャイロ信号） |
| 外部入出力 | リモート電源スイッチ |
