- GPS/GNSSコンパス
特長
表示器
JLR-41は、GNSS（全地球衛星測位システム）を利用して、船首方位を求める方位センサーです。当社従来機種のJLR-21 センサーに比べて高精度かつ小型化を実現しています。
センサー
マルチGNSS対応のセンサー
新設計のセンサーは、GPS、Galileo、GLONASS、BeiDou、QZSS のデータを同時受信できるため、ビーコンやSBAS を使用せずに高精度な測位が可能であり、 方位性能を高めることができます。
スプーフィング/ジャミング検出機能

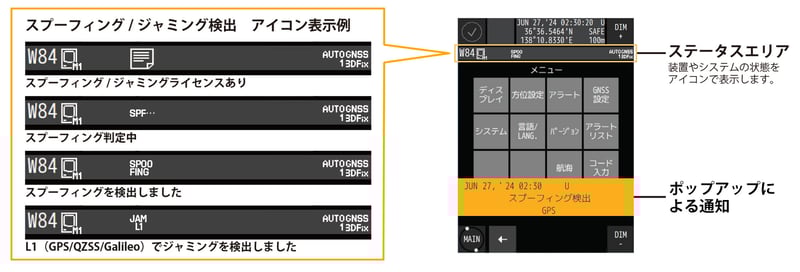

JLR-41は、スプーフィング/ジャミング検出機能※1を搭載しています。スプーフィング/ジャミングを検出すると、ポップアップ、アイコン、ブザーでユーザーへ通知します。安全、安心な航海に貢献することが可能です。
※1：スプーフィング/ ジャミング検出機能を有効にするには、別途ライセンスが必要になります。
ヒービング、ローリング、ピッチング、旋回率の計測に対応
ヒービング計測では、波やうねり等による船舶の垂直方向の変位量を相対的に計測します。
ローリング・ピッチング計測では、船体の横揺れや前後の揺れを計測します。
動揺補正機能を搭載した魚群探知機等に計測データを入力することで、魚群や海底形状の検出精度が向上します。
旋回率（ROT）は最大追従角速度45°／秒で、高速旋回時においても、安定した追従が可能です。
船首方位伝達装置（THD）検定および衛星航法装置（GPS）検定に対応予定
THDおよびGPSとしてIMO性能基準に準拠しています。SOLAS-Vの搭載要件を満たすTHDまたはGPSとして装備可能です。

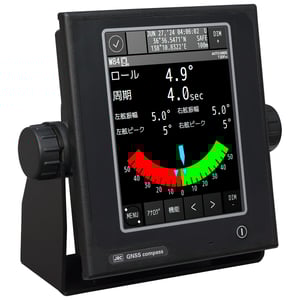

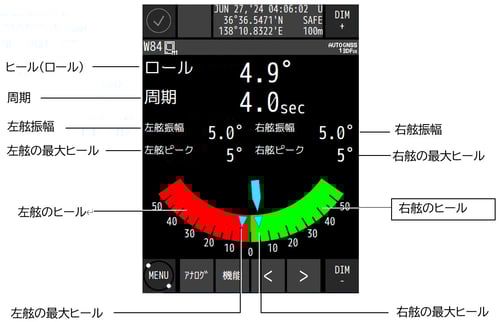

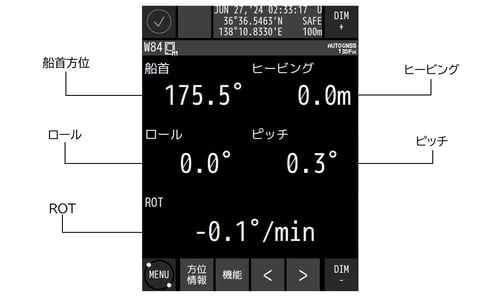

ヒール（ロール）画面
（検定未取得）
6.5インチ大型カラー液晶

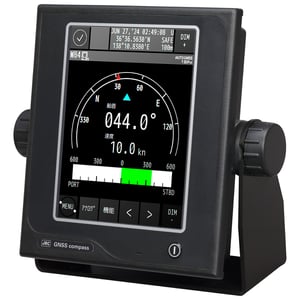

6.5インチカラータッチパネル液晶を搭載した新しいGNSSコンパスは、直感的な操作による快適さを提供します。
- グラフィック表示モードを多数搭載
- タッチパネルと豊富なメニューによる操作性向上

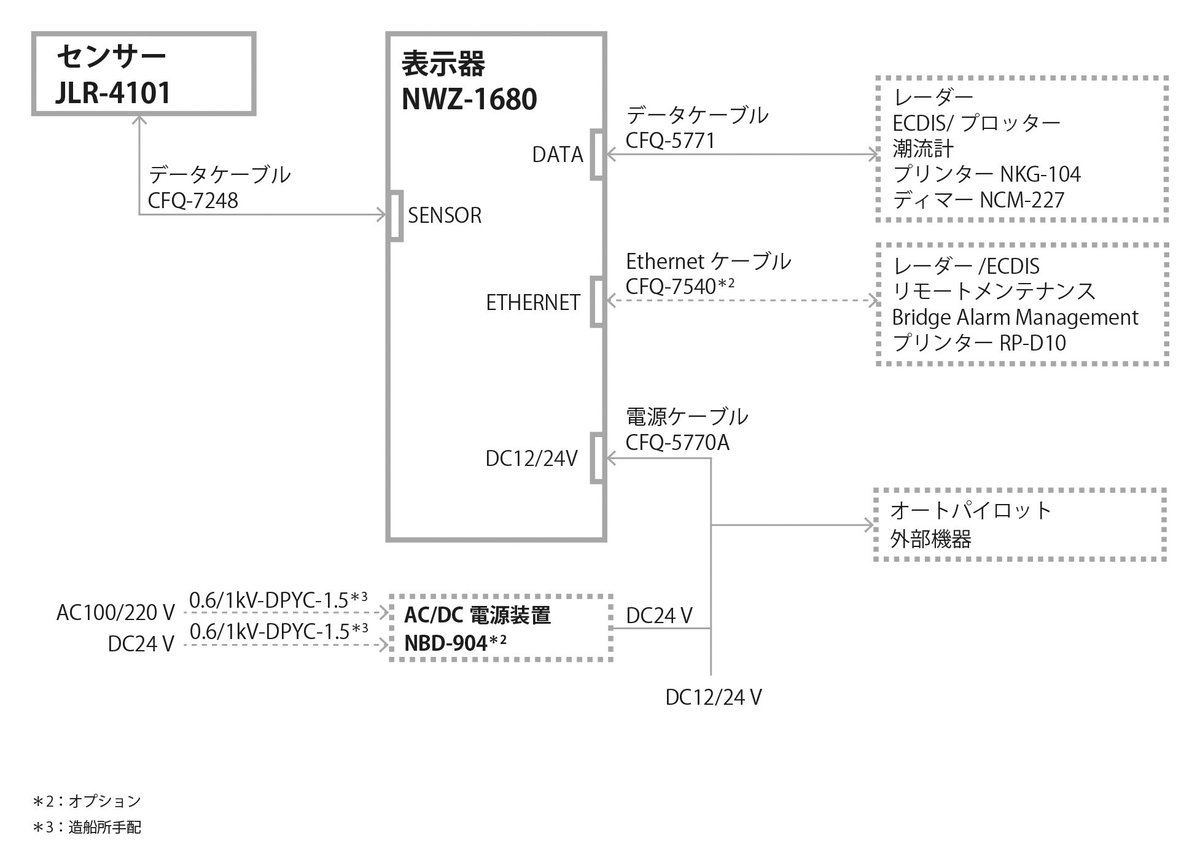

系統図

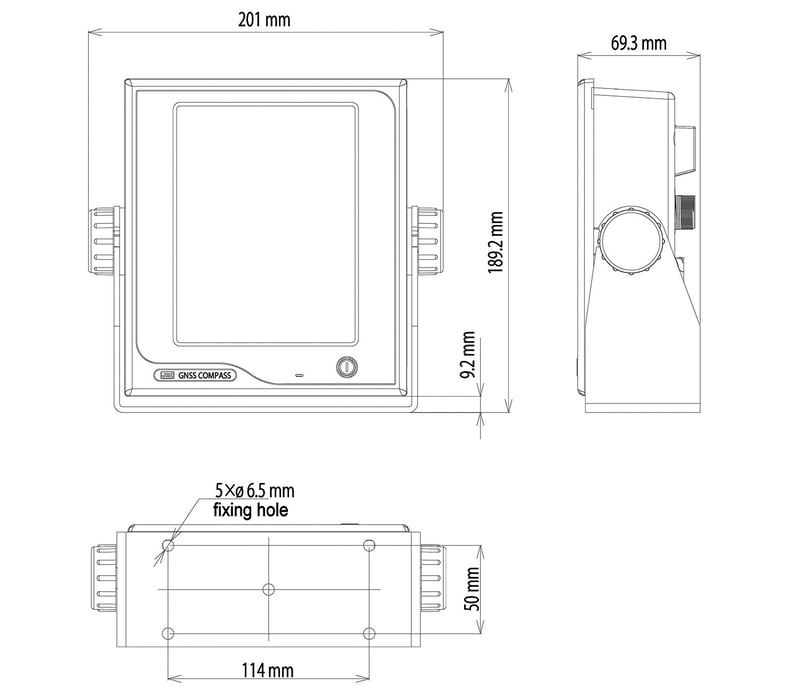

外形寸法図

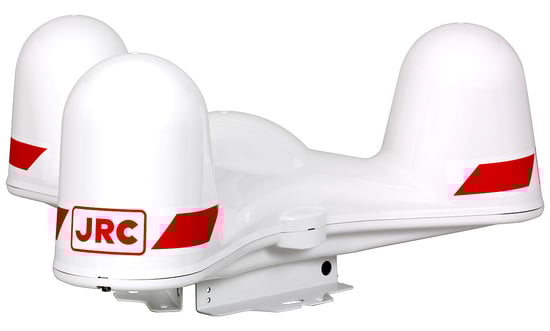

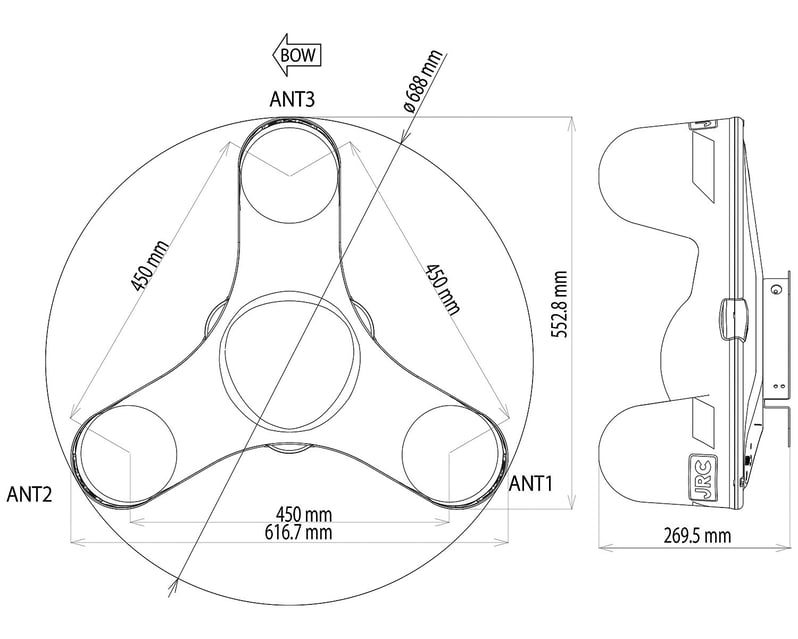

センサー JLR-4101
質量：約5.3 kg
表示器 NWZ-1680
質量：約1.8 kg
仕様
センサー JLR-4101
| 受信システム | GPS / Galileo / GLONASS / BeiDou / QZSS |
| 受信方式 | GPS ＋ QZSS：15 ch SBAS：1 ch Galileo ＋ GLONASS または Galileo ＋ BeiDou：10 ch |
| 受信周波数 | 1575.42 MHz（GPS / Galileo / SBAS / QZSS） 1598.063 ～ 1605.375 MHz（GLONASS） 1561.098 MHz（BeiDou） |
| 方位精度 | 0.25° RMS |
| ローリング精度 | 0.4° RMS |
| ピッチング精度 | 0.4° RMS |
| ヒービング精度 | 5 cm RMS |
| 方位分解能 | 0.1° / 0.01° |
| 速度分解能 | 0.1 kn / 0.01 kn |
| 姿勢角分解能 | 0.1° |
| 追従角速度 | 45° /秒 |
| 静定時間 | 2分以内（ウォームスタート時、標準30秒） |
| SBAS機能 | WAAS、MSAS、EGNOS |
| システム精度 | マルチGNSS（PPP 測位）：1.8 m（2DRMS）（HDOP ≦ 4 SA無し） マルチ GNSS（非 PPP 測位）：4 m（2DRMS） DGPS：4 m（2DRMS） SBAS：4 m（2DRMS） GPS または GPS ＋ QZSS：5 m（2DRMS） GLONASS：10 m（2DRMS） Galileo：6 m（2DRMS） BeiDou：10 m（2DRMS） |
| スプーフィング／ジャミング | 検出可能（別途ライセンスが必要） |
表示器 NWZ-1680
| 表示部 | 6.5インチ TFT カラータッチパネル液晶、640×480ドット（VGA）、輝度：800 cd/㎡ |
| 表示モード | 方位情報、航海情報、プロット、アナログ、ハイウェイ、衛星情報、目的地情報、 ビーコンテキスト、航海補助 |
| 電源電圧 | DC 12 / 24 V（＋ 30 %、－ 10 %） |
| 消費電力 | 14 W 以下（センサーを含む） |
インターフェース
| ポート | IEC 61162-1：（入力）1 ポート、（出力）2 ポート IEC 61162-2：（出力）1 ポート LAN（IEC 61162-450）：1 ポート センサースルー（IEC 61162-1）：（出力）2 ポート 接点：（入力）1 ポート、（出力）3 ポート |
| NMEA 0183 バージョン | Ver 1.5 / 2.1 / 2.3 / 4.0 |
| NMEA 0183 入力センテンス | ACK、ACN、DDC、HBT、POS |
| NMEA 0183 出力センテンス | AGL、ALC、ALF、ALR、ARC、DDC、DTM、GBS、GGA、GLL、GNS、GRS、GSA、GST、GSV、HBT、HDT、HRM、MSS、RMS、POS、ROT、THS、VTG、ZDA |
環境条件
| 動作温度範囲 | センサー：－25～＋55 ℃、表示器：－15～＋55 ℃ |
| 保存温度範囲 | センサー：－25～＋70 ℃、表示器：－25～＋70 ℃ |
| 保護等級 | センサー：IP56、表示器：IP56 |
構成
標準構成
| 品名 | 型名 | 数量 |
|---|---|---|
| センサー | JLR-4101 | ×1 |
| 表示器 | NWZ-1680 | ×1 |
| 電源ケーブル | CFQ-5770A | ×1 |
| データケーブル | CFQ-7248 | ×1 |
| データケーブル | CFQ-5771B | ×1 |
| 取扱説明書 | 英語：P00011567 | ×1 |
| 操作カード | 英語：P00022759 | ×1 |
オプション
| 品名 | 型名 |
|---|---|
| データケーブル（30 m） | CFQ7248-30 |
| データ延長ケーブル（10 m） | CFQ7249-10 |
| データ延長ケーブル（20 m） | CFQ-7249 |
| ジャンクションボックス | NQE-7720 |
| ビーコン接続ケーブル | CFQ-7250 |
| 取付け架台 | P00004089 |
| 鳥害対策キット | P00015258 |
| 電源ケーブル（10 m） | CFQ-5770D |
| データケーブル（10 m） | CQQ-5771D |
| Ethernetケーブル（15 m） | CFQ-7540 |
| 卓上架台キット | MPBX50347 |
| 手動切替器 | NCZ-777 |
| 自動切替器 | NCZ-1537B |
| 接続箱 | CQD-10 |
| 出力バッファ | NQA-4351 |
| プリンター | NKG-104 |
| プリンター | RP-D10 |
| 外部ディマーユニット | NCM-227 |
| AC / DC 電源装置 | NBD-904 |
| 変換ケーブル | P00014414 |
