特長
NCR-733は、国土交通省の型式承認を取得したプリンタレスの日本語ナブテックス受信機で、424kHzの周波数で放送される日本語の航行警報、気象警報、捜索救助情報あるいはその他の情報を受信し、液晶画面に表示します。また、受信したい局や電文の種類を選択したい場合にはプログラム選択が可能です。
日本語ナブテックス放送の受信
424kHzの日本語ナブテックス放送を自動的に受信できます。
大型液晶ディスプレイ採用による見やすい表示画面
5.7インチ液晶ディスプレイを採用し、表示が見やすくなりました。また、文字のサイズが大・小の2段階に変更できるため、用途に合わせて表示を選択できます。
電文保持機能
最大200個の受信電文を最長70時間保持します。また、最大50個までの受信電文を保存することができます。
受信海岸局の自動設定機能
GPSを接続することにより、自船の位置情報により受信海岸局を自動で選択できます。
気象情報の表示機能
気象情報出力対応の当社製DGPS*を接続することにより、DGPSが受信した気象情報を表示することが出来ます。
(*JLR-7700/JLR-7800などが対応)
外部プリンタ接続可能(オプション)
外部プリンタ(オプション)を接続することにより、受信・保存電文を印字することができます。
外部機器との接続
JRC製トータルナビゲータ(ECDIS)やJRCリモートメンテナンスシステム(RMS)に接続できます。
仕様・構成
仕様
機種 | NCR-733 | |
---|---|---|
受信機 | ||
表示 | 5.7インチ液晶, 320x240ドット, 白色LEDバックライト付き | |
バックライト | 4段階(明・中・暗・オフ) | |
電源 | DC12/24V 9W未満 (DC 10.8V~15.6V または DC21.6V~31.2V) |
|
受信周波数 | 424kHz | |
変調 | F1B | |
感度 | 50Ωアンテナ入力1μV:誤字率1%以下 | |
アンテナ入力 | ナブテックスアンテナ用50Ω ワイドバンドアンテナ用50Ω |
|
電文管理 | 受信電文 最大200個(最大70時間保持) 保存電文 最大50個 |
|
外部入出力 | IEC61162-1 入力x1(GPS/DGPS),出力x2(INS,RMS) GPS/DGPS入力:GGA, GLL,DTM,HDT,RMC, ROT,VTG,ACK,JRC 独自センテンス(PJRCD:気象情報通知用) INS,RMS出力:NRM,NRX,ALR JRC独自センテンス(PJRCM,PJRCL:共にステータス通知用) |
|
動作温度 | -15℃ ~ +55℃ | |
保管温度 | -25℃ ~ +75℃ | |
水密 | IP22 | |
アンテナ | ||
型名 | NAW-733 | |
受信周波数 | 424kHz | |
受信帯域幅 | 424kHz ±20kHz | |
消費電流 | DC6.5V 15mA | |
インピーダンス | 50Ω | |
動作温度 | -25℃ ~ +55℃ | |
オプション | ||
電源(AC/DC) | ||
型名 | NBG-720 | |
入力電圧 | AC100-120/220-240V ±10%以下, (50/60Hz,1φ) DC24V +30% -10%(バックアップ電源) |
|
出力電圧 | DC12V ±10% DC8.0V ±10%(プリンタ) |
|
最大電流 | 1.5A(12V), 2.0A(8V) |
標準構成
品名 | 型式/コード | 数量 | 備考 |
---|---|---|---|
日本語ナブテックス受信機 | NCR-733 | 1 | ブラッケト付き |
取付ネジ | MPTG31659 | 1 | タッピングネジ4個 |
取扱説明書 | 7ZPJD0456A | 1 | |
操作カード | 7ZPJD0457 | 1 | |
コネクタ付同軸ケーブル | 7ZCJD0251 | 1 | アンテナ接続用0.5m |
ナブテックスアンテナ | NAW-733 | 1 | NCR-733用アンテナ |
オプション
品名 | 型式/コード | 備考 |
---|---|---|
AC/DC電源ユニット | NBG-720 | AC100-120/220-240V ±10%,(50/60Hz,1φ)or DC24V入力 |
外部プリンタ | PD-24JRC | 卓上設置形 シチズン製(JRC仕様) |
プリンタケーブル | 7ZCJD0344 | D-Sub9ピン 1.5m PD-24JRC用 |
プリンタケーブル | 7ZCJD0345 | D-Sub9ピン 10m PD-24JRC用 |
プリンタ用紙 | 6ZCAF00252A | 112mm x φ50mm 25m x1 PD-24JRC用 |
外部プリンタ | NKG-91 | 壁掛けまたは フラッシュマウント用 |
プリンタケーブル | 7ZCJD0254A | D-Sub9ピン 1.5m NKG-91用 |
プリンタケーブル | 7ZCJD0270B | D-Sub9ピン 10m NKG-91用 |
プリンタ用紙 | 7ZPJD0384 | 58mm x φ50mm 25m x1 NKG-91用 |
壁掛け金具 | MPBP31446 | NKG-91用 |
ナブテックスブザー | CGC-300B | 外部ブザー |
フラッシュマウントキット | MPBC39314 | NCR-733壁埋込用 |
外形図・系統図

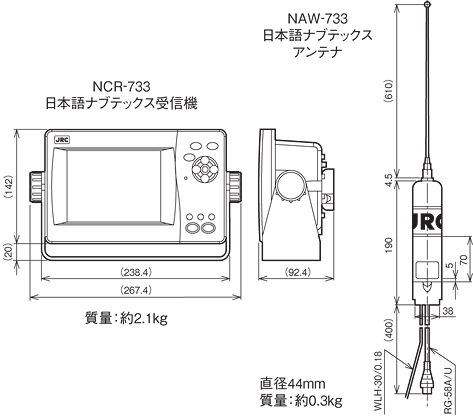

外形寸法図

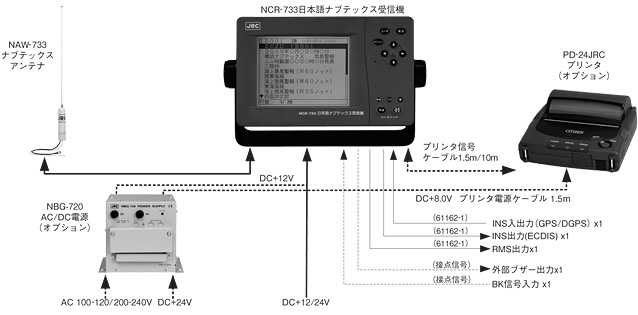

系統図
