- プロッタ（航海機器）
レーダー映像を重畳可能*1な
多機能プロッター
- 他船の動向をわかりやすく把握できる「航跡表示」
- ユーザーに最適な操作環境を提供するカスタマイズ機能
- 日本全国の海域を高精細表示するnew pecに対応
- 画面いっぱいに表示可能な「ウルトラワイドモード」
- 2 つのレーダー画面を同時に表示できる「セカンドPPI」*2
*1：レーダー映像を重畳させるには、外部からレーダー信号を入力する必要があります。
*2：26 インチ表示部のみ対応
特長
NCD-2315/2316は海図とレーダー映像の重畳表示*はもちろん、TTやAISなど多数の他船情報も同時に表示できる、高性能・多機能なプロッターです。
*：レーダー映像を重畳させるには、外部からレーダー信号を入力する必要があります。

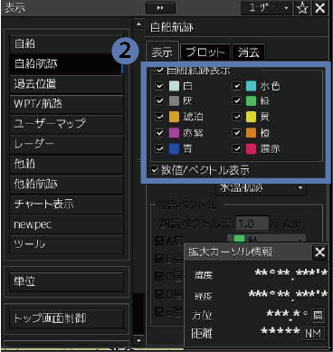

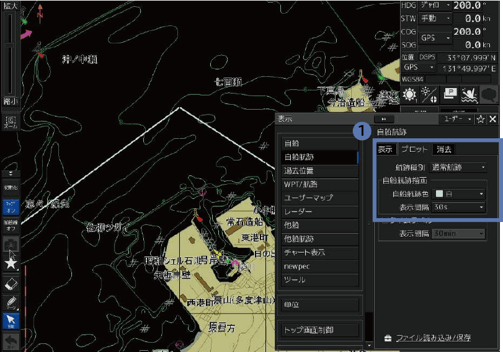

自船航跡記録機能
自船航跡を記録する際、航海の種別や操業実習の年次・季節毎に色別けし、記録することにより、比較確認したい航跡のみ表示することが出来ます。
①記録する航跡色（10色まで）と間隔を設定することが可能です。
また、航跡は1,000,000ポイントまで記録可能です。
②船航跡の表示は、各色ごとに表示したい色をON/OFFで設定が可能です

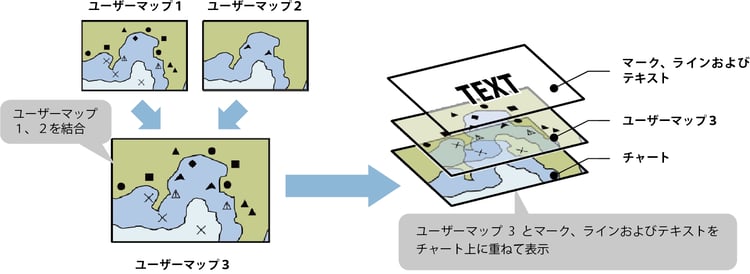

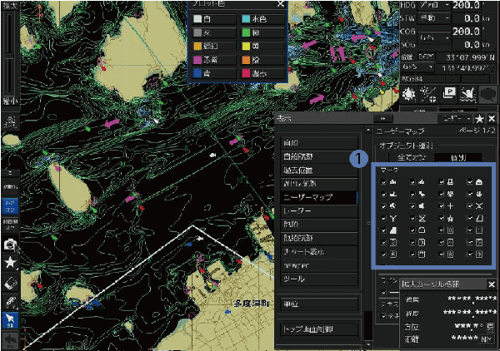

ユーザーマップ（マーク、ラインおよびテキスト）表示
既存のチャートには表示されない各種のオブジェクト（マーク、ラインおよびテキスト）を描画したユーザー独自のマップを作成することができます。作成したユーザーマップを編集して更新することもできます。
ユーザーマップはチャートに重ねて表示することができます。

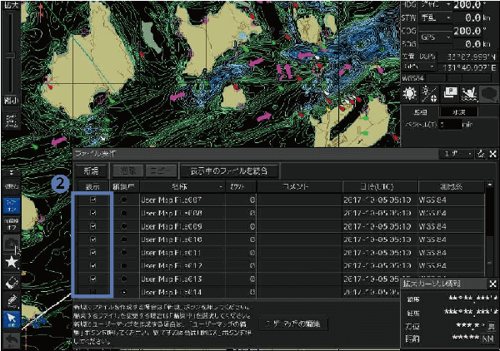

①マーク、ラインおよびテキストの表示は、各種類毎に表示ON/OFFすることが出来ます。
②マーク、ラインおよびテキストは、編集により色種類に関係なく、データをファイル化することが出来ます。ファイル化されたデータは、各々表示ON/OFFの選択が可能です。

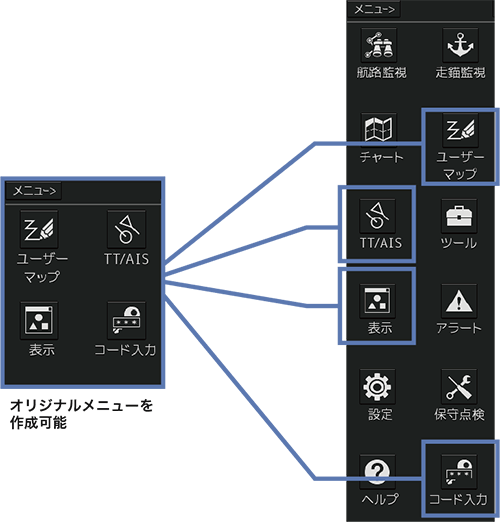

ユーザーに最適な操作環境を提供するカスタマイズ機能
オリジナルメニュー
必要なメニューだけを選択してオリジナルメニューを作成することができます。

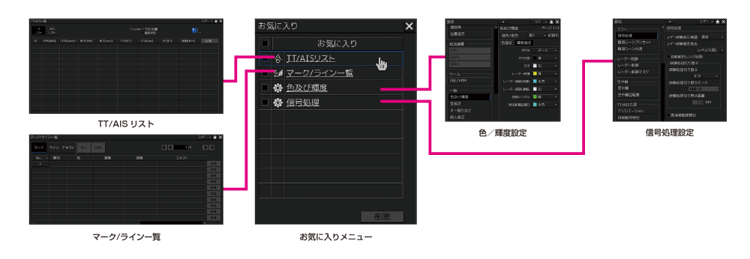

お気に入りメニュー
使用頻度の高いメニューは、お気に入り登録で一発呼び出しが可能です。
日本全国の海域を高精細表示するnew pecに対応
最新チャート「new pec*8」「C-MAP MAX*9」の表示が可能です。
*8：本装置には日本全国の地図データをプリインストール済みです。
*9：C-MAP MAX は表示したい地域のC-MAP カードが別途必要です。

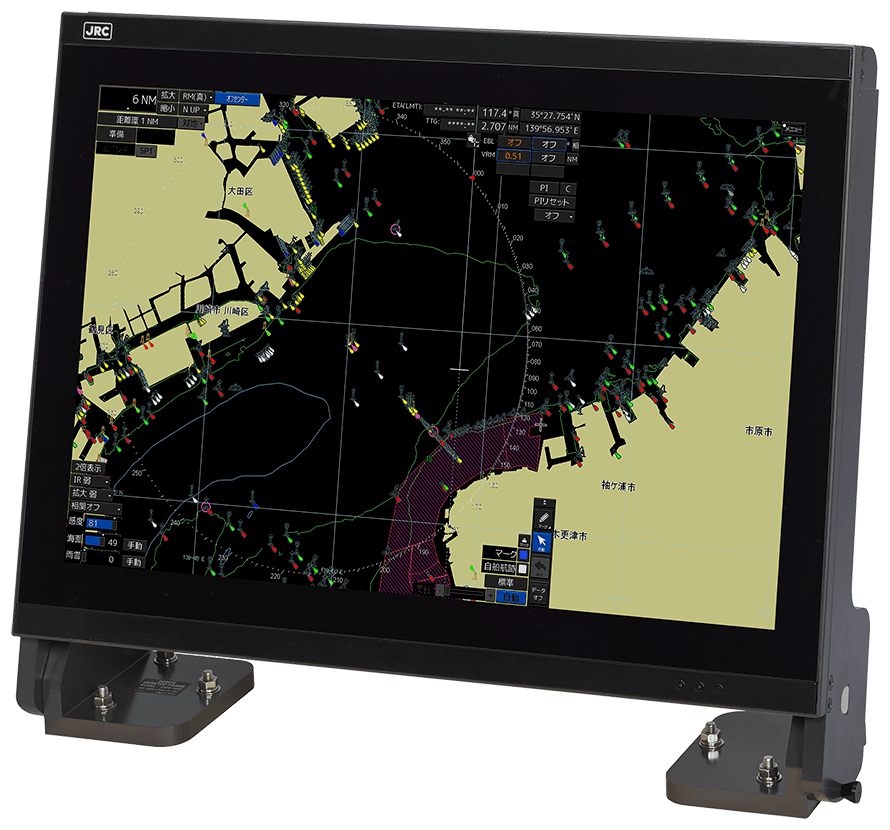

ウルトラワイドモード表示例
（画像は26インチ表示部）
ウルトラワイドモード
右側のメニューを非表示にすることで、画面いっぱいに表示ができるため、より広範囲のレーダー映像や地図を見ることが可能です。

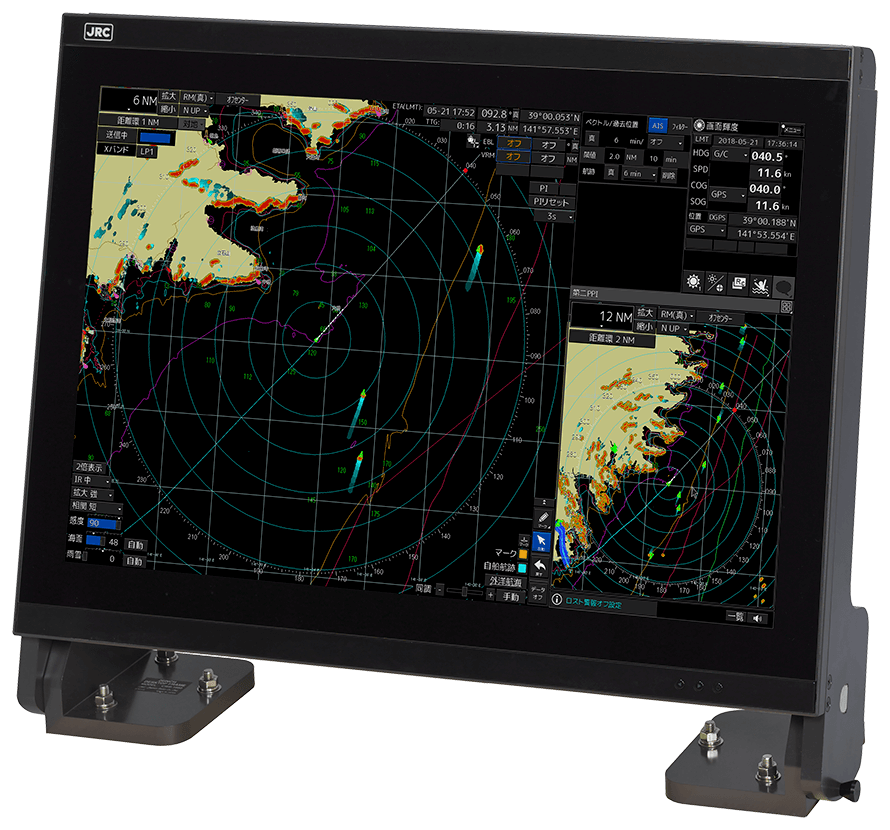

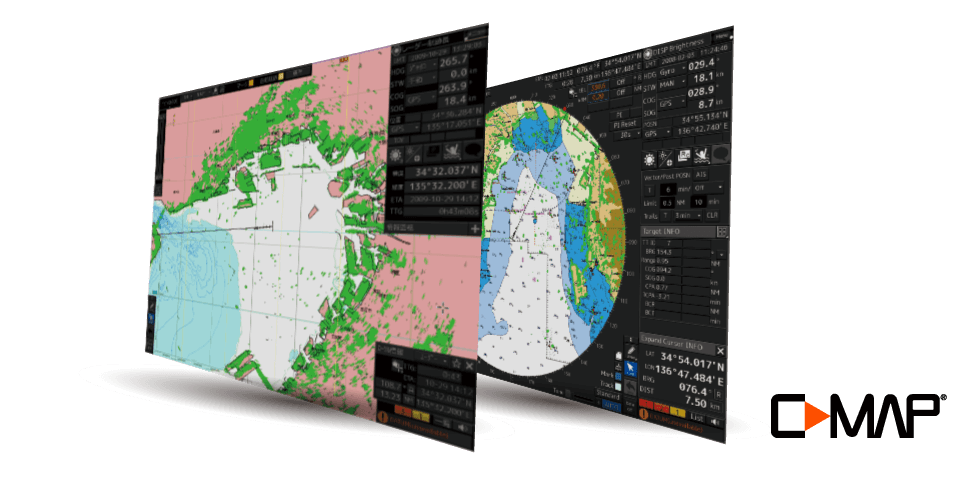

セカンドPPI表示例
（26インチのみ対応）
セカンドPPI 表示
メインPPI と異なる表示レンジの設定ができるので、メインPPI 内の自船周辺を部分拡大して表示が可能です。

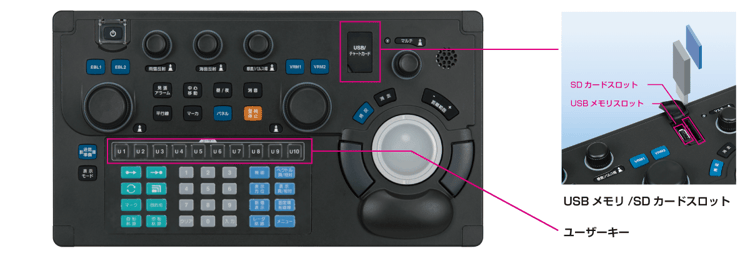

ボタンひとつで機能を呼び出せるユーザーキー
操船に最適な多機能キーボードを標準装備。ボタンひとつで機能を呼び出せるユーザーキーを10個用意しています。また、多機能操作部前面にはUSBメモリー/ SDカードスロットを装備しており、データの外部出力やチャートデータの読み込みなどが容易になりました。
多機能キーボード

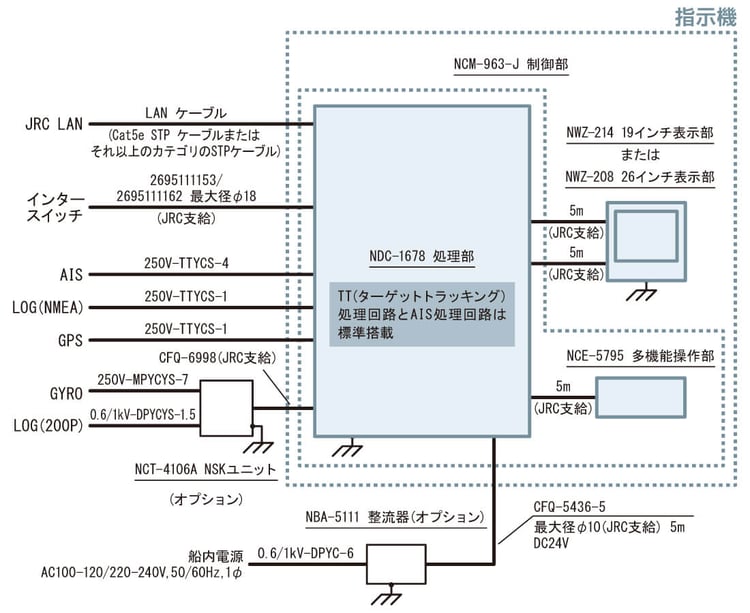

接続例
系統図
外形寸法図

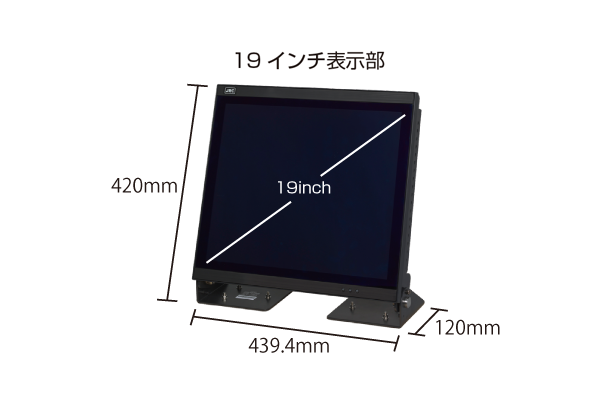

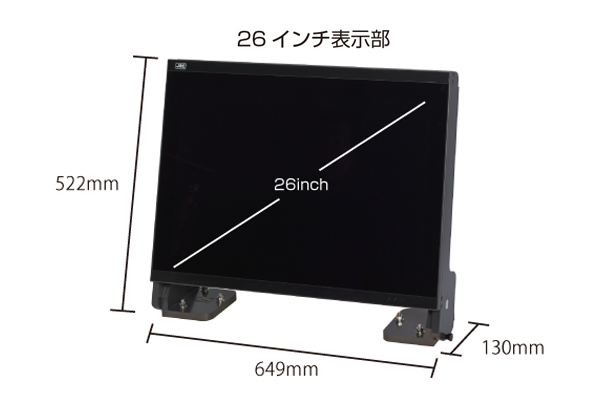

表示部
NWZ-214 質量：4.6kg
4.9kg（ACオプション）
NWZ-208 質量：16kg

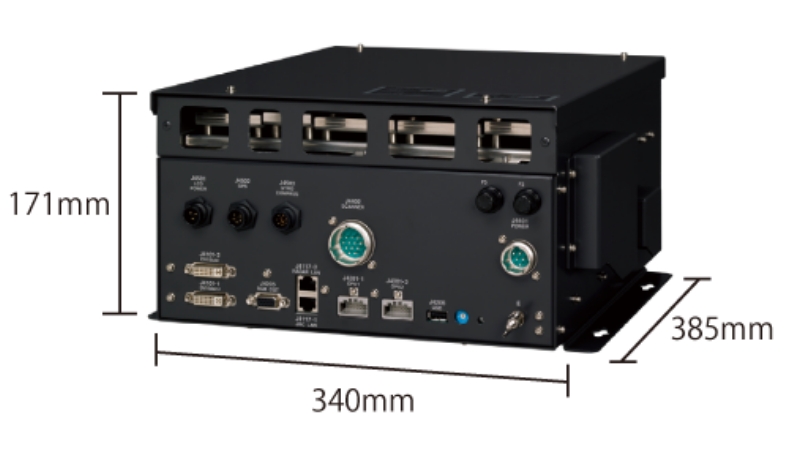

処理部
NDC-1678 質量：7.1kg

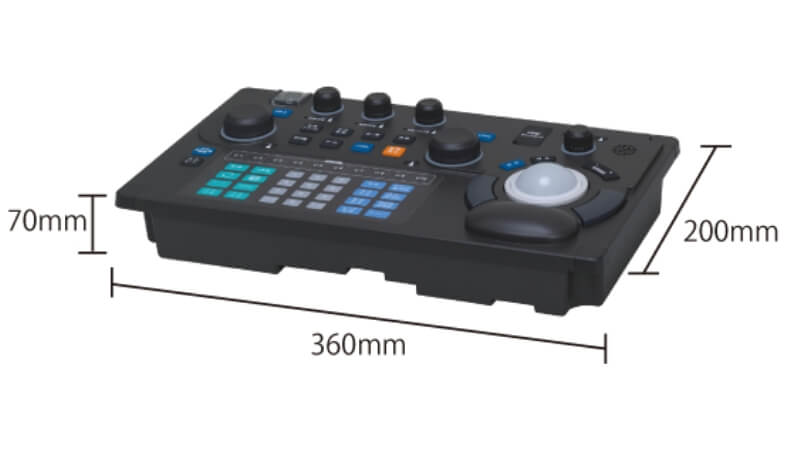

操作部
NCE-5795（多機能操作部）質量：2.2kg
仕様
処理部
| 型名 | NDC-1678 | ||
|---|---|---|---|
| レーダー機能 | |||
| 方位表示 |
|
||
| 運動モード | 相対運動- 真航跡、相対運動- 相対航跡、真運動- 真航跡 | ||
| EBL | 2 本（EBL1/EBL2）（中心/ 独立）、0.000-359.9°、4 桁デジタル表示 | ||
| VRM | 2個（VRM1/VRM2）0.000-96.0NM、4桁デジタル表示 | ||
| 航跡表示 |
|
||
| 海図データ | new pec、C-MAP MAX | ||
| プロッター機能 | |||
| 表示方法 | メルカトル図法（緯度85°以下） | ||
| 縮尺 | レーダー距離範囲連動（合成モード）1/1,000～1/30,000,000 連続切り替え、 及び15段階切り替え（プリセット可）（プロッターモード） |
||
| 位置補正 | 緯度経度補正量入力 手動でレーダー映像と海岸線の合わせ可能 | ||
| 自船航跡表示 | |||
| 表示色 | 10色 | ||
| 記憶間隔 | 3/5/10/30 秒、1/3/5/10/30/60 分、 または、0.1/0.2/0.3/0.5/1/3/5/10 NM および オフ |
||
| 記憶容量 | 1,000,000点 | ||
| ユーザーマップ表示 | |||
| 表示色（マーク／ライン） | 10 色 | ||
| 記憶容量 （マーク + ライン） |
200,000 点 | ||
| マーク種類 29 種類 | 29種類 | ||
| ライン種類 | 実線、点線、破線 | ||
| 目的地航路 | |||
| 目的地 | 最大999点設定可能 | ||
| 目的地情報 | 緯度経度／目的地までの方位／距離／所要時間／到着予定時間 | ||
| 航路設定 | 内部記憶999航路 | ||
| 航路警報 | 目的地到達／離脱、航路進入／離脱 | ||
表示部
| 型名 | NWZ-214（19インチ）/NWZ-208（26インチ） | ||
|---|---|---|---|
| 表示解像度 | 1280×1024ドット（SXGA）（19インチ） | ||
| 1920×1200ドット（WUXGA）（26インチ） | |||
| PPI有効直径 | 250 mm以上（19インチ）/320 mm以上（26インチ） | ||
| 接続ケーブル長 | 5 m（処理部-表示部間） | ||
| TT追尾目標数 | 最大30ターゲット（TTオプション追加で最大100ターゲット） | ||
| TT追尾範囲 | 自動/手動 最大32 NM | ||
| AIS目標数 | 最大180ターゲット（AISオプション追加で最大1000ターゲット） | ||
| TT/AISベクトル | 真/相対、1‒120分で可変 | ||
操作部
| 型名 | NCE-5795（多機能操作部） | ||
|---|---|---|---|
| 接続ケーブル長 | 5 m（処理部-操作部間） | ||
環境・電源
| 動作環境 |
温度: -15-+55 ℃ 湿度: 93 % ＠40 ℃（処理部、表示部、操作部） |
||
|---|---|---|---|
| 電源（電圧） | DC24 V | ||
| 消費電力 | NCD-2315:200 W/NCD-2316:250 W | ||
オプション
| 標準操作部 | NCE-5794 | ||
|---|---|---|---|
| トラックボール操作部 | NCE-5605 | ||
| トラックボール用 装備ケーブル |
7ZCNA4152 | ||
| キーボード操作部 | NCE-5625 | ||
| 接続箱 | NQE-1143 | ||
| センサーLANスイッチ | NQA-2443 | ||
| 整流器 | NBA-5111 | ||
| インタースイッチ ユニット* |
NQE-3141-4A（4 ch）/NQE-3141-8A（8 ch） | ||
| パワーコントロール ユニット |
NQE-3167 | ||
| リモートモニター 表示接続用分配器 |
|
||
| モニター架台 | CWB-1660（26インチ用）/CWB-1659（19インチ用） | ||
| フード | CWB-1620（26インチ用）/CWB-1618（19インチ用） | ||
| プリンター |
|
||
| 操作部RS-422 延長ケーブル |
|
||
| NSKユニット | NCT-4106A | ||
| CMH-2370 シリアルLAN インターフェース 回路予備品 |
7ZXNA4020 | ||
| 7HPNA4004 プリンター予備品 |
7ZXNA4024 | ||
*：インタースイッチユニットにて空中線を接続することが可能ですが、マスターとして空中線を制御することは出来ません。
・new pecは、一般財団法人日本水路協会の登録商標です。
・new pecは、一般財団法人日本水路協会が提供する航海用電子参考図です。
・C-MAP は、C-MAP 社の登録商標です。
・C-MAP MAX は、C-MAP 社が供給する航海用電子参考図です。
