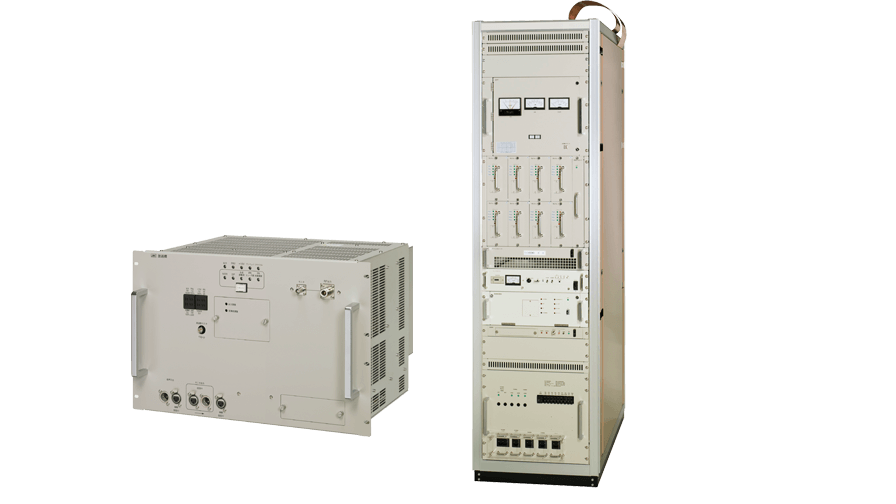

長年のラジオ放送設計技術を集結した中波ラジオ放送機
- デジタル振幅変調方式を採用
- デジタル回路採用により低歪率化、S / N向上を実現
- 合成トランスによる電力加算方式採用のため耐雷性能が向上
特長
- デジタル振幅変調方式を採用
- デジタル回路採用により低歪率化、S / N向上を実現
- 合成トランスによる電力加算方式採用のため耐雷性能が向上
- 100 W装置は電源、励振部、電力加算部、出力BPFを一体化
- 2台方式に対応可能
- 可搬型非常用100 W放送機も対応可能
仕様
100 W、1 kW放送機の代表的な仕様
項目 | 仕様 |
---|---|
変調方式 | 終段形デジタル振幅変調方式 |
周波数制御方式 | 水晶制御方式(外部入力付) |
搬送波出力 | 100 W:110 W(50 Ωダミー出力) 1 kW:1.1 kW(50 Ωダミー出力) |
送信周波数 | 指定周波数(531 kHz ~1602 kHz のうちの 1波) |
外部搬送波入力 | 50 Ω(不平衡) |
BPF出力インピーダンス | 50 Ω(不平衡) |
音声入力インピーダンス | 600 Ω(平衡) |
音声入力レベル | +9 dBm(90 %変調時) |
周波数特性(50 %変調時) | 50 Hz ~ 7500 Hz ± 1 dB |
歪率(20 % ~ 95 %変調時) | 50 Hz ~ 7500 Hz 2.5 %以下 |
搬送波レベル変動 | 3.5 %以下 |
信号対雑音比 | 1 kHz 80 %変調時 100 W:63 dB以上 1 kW:60 dB以上 |
スプリアス | 50 mW以下かつ平均電力より-50 dB以下 |
電源電圧 | 100 W:AC100 V / DC48 V 1 kW:AC 100 V / 200 V |
