IF伝送方式TTL装置JBN-450シリーズ
- HOME
- 製品/ソリューション
- IF伝送方式TTL装置JBN-450シリーズ
- 放送用設備

高い信頼性とメンテナンス性を実現
- ユニットの耐食性向上
- デジタル信号処理化による経年劣化低減
- 15年オーバーホール不要
- 各ユニットにロギング機能を搭載
特長
高い信頼性
- ユニットの耐食性向上

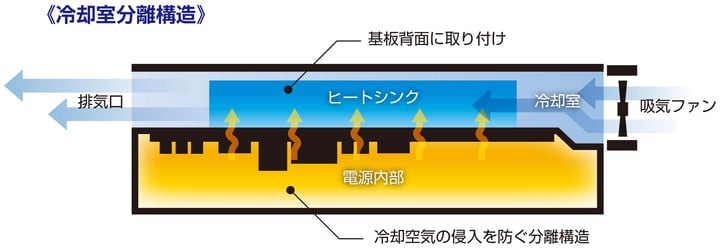

ファンによる冷却空気を部品に直接当てない構造により、高耐食性を実現しました。 - デジタル信号処理化による経年劣化低減
従来のアナログ回路による処理をデジタル信号処理へ置き換え、また最新デバイスを採用することにより、経年劣化を低減させました。 - DPD方式採用による広帯域歪補償
DPD(デジタルプリディストーション)の採用により、広帯域で安定した歪補償が可能となり、省電力化と多チャンネル化を実現しました。
メンテナンス性の向上
- 15年オーバーホール不要
- 各ユニットにロギング機能
受信入力レベル、装置アラームログ等を内部メモリーに記録することで、迅速な障害解析が可能です。 - チャンネル設定が容易

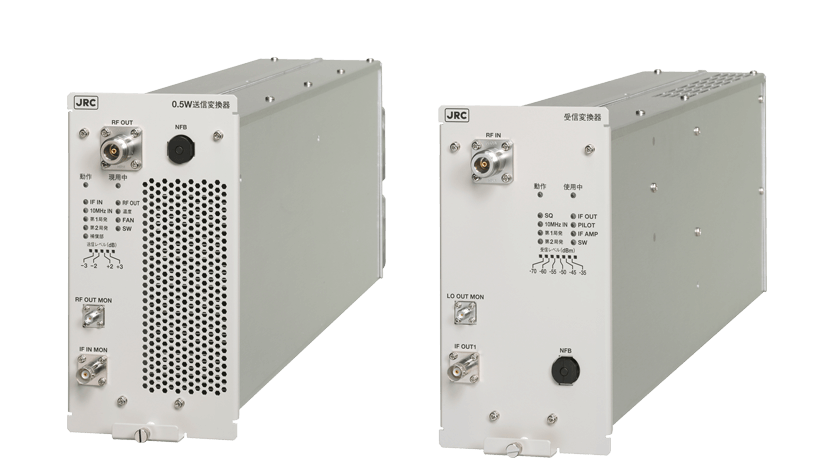

送信変換器、受信変換器は、バンド内すべてのチャンネル設定が可能です。また、C / D バンドは、バンドを超えての設定も可能であるため、予備ユニット数を削減できます。
その他の特長
- 送信切替にPINダイオードスイッチによる高速切替を用いています。
- IF信号遅延付加が可能
送信変換器、受信変換器共に遅延付加が可能であるため、SFNを確保したまま装置更新が可能です。 - 省スペース化
送信装置(送信変換器2台とSHF切替器1台)、受信装置(受信変換器2台とSHF分配器1台)ともに高さ4 Uを実現しました。 - 消費電力を削減
従来機に比べ、送信装置で約30%、受信装置で約20%消費電力を削減しました。
仕様(IF伝送方式TTL装置)
項目 | 仕様 |
---|---|
無線周波数帯 | B、C、D、E、F、G バンド |
送信電力 | B、C、D バンド:0.5 W / 2 W E、F、G バンド:0.5 W |
変調方式 | 主信号:直交周波数分割多重変調(OFDM) パイロット信号1波(中心キャリア+4 MHz):無変調キャリア信号 |
中継方式 | 非再生中継方式 |
入出力信号 | 主信号:直交周波数分割多重変調(IF-OFDM) 周波数基準信号:10 MHz 基準信号 |
受信電力 | 最大受信入力 B、C、D バンド:-36 dBm ± 10 dB E、F、G バンド:-27 dBm ± 7 dB |
電源電圧 | AC単相 / 三相 200 V ± 15 %(50 / 60 Hz) AC単相 100 V ± 15 %(50 / 60 Hz) |
