203形互換デジタルテレビ中継送信装置 JBS-2037シリーズ｜JRC 日本無線株式会社

放送用設備

特長

■JBS-203シリーズの送受信装置／送信装置との高い互換性

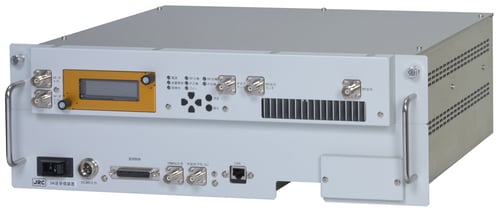

2037-1-2
2037形 3W送受信装置

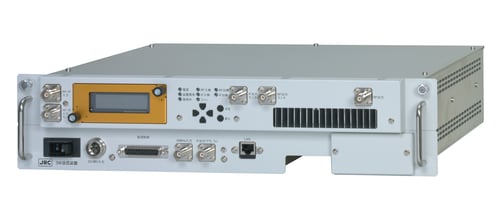

2037-2-2
2037形 3W送信装置

小電力局用一体形中継放送機 JBS-203シリーズ

■既設のPA切替制御器や接続ケーブルを流用したまま入れ替えが可能

■ 全国の更新でご好評いただいているJBS-207シリーズをベースに設計

■ 操作・メンテナンス性向上

VFD（蛍光表示管）に表示・操作を集約して前面のボリューム・スイッチを削減
ブラウザで送受信装置／送信装置の詳細な遠隔監視が可能
冷却空気を基板に直接当てない構造とすることで高耐食性を実現
15年オーバーホール不要

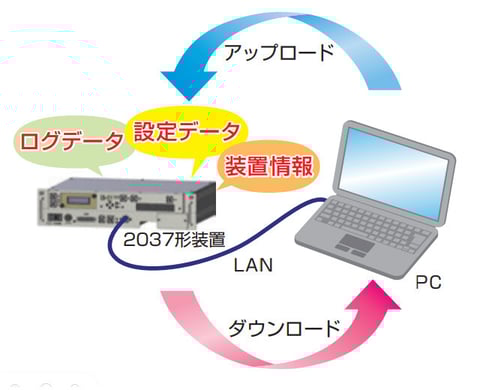

パソコン接続にて装置状態の確認、ログデータの取り出し、設定変更等が可能

2037-3

機能

■ALLバンド（13～52ch）対応、局発・CHBPF不要

■マルチパス等化A、IF遅延器を内蔵

■送信出力レベル（％）のデジタル表示機能

主要機器

ラインナップ

機器	ラインナップ	サイズ※	機能	対応する203形機器
送受信装置	3 W 送受信装置	3 U	受信変換（等化A付）＋送信変換（IF遅延付）＋5W PA	NBT-203-3、NBT-203A-3 NBT-203-1、NBT-203A-1 NBT-203-M、NBT-203A-M
送受信装置	0.1 W 送受信装置	3 U	受信変換（等化A付）＋送信変換（IF遅延付）＋0.15W PA	NBT-203-L、NBT-203A-L
送信装置	3 W 送信装置	2 U	送信変換（IF遅延付）＋5W PA	NBS-203-3、NBS-203A-3 NBS-203-1、NBS-203A-1 NBS-203-M、NBS-203A-M
送信装置	0.1 W 送信装置	2 U	送信変換（IF遅延付）＋0.15W PA	NBS-203-L、NBS-203A-L
