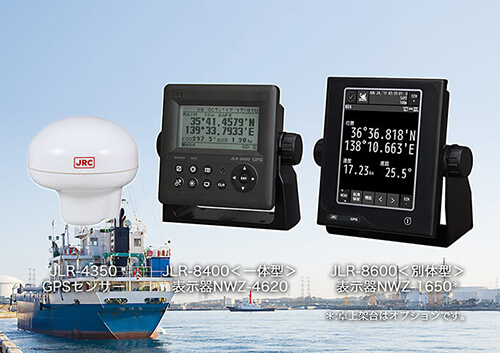

マルチGNSS対応*1による高精度な位置情報
- 使いやすいユーザーインターフェース（JLR-8600）
- 優れた拡張性と装備性（JLR-8600）
- 従来機*2と同様の一体型モデルもラインナップ（JLR-8400）
*1 ：GPS、GLONASS、BeiDou、SBAS
*2 ：GPS航法装置JLR-7600/7900
特長

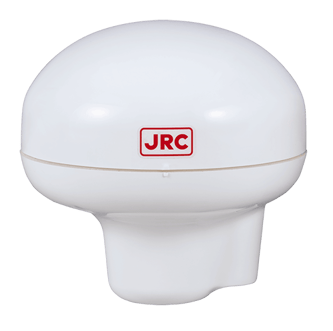

GPSセンサー
JLR-4350
高精度な位置情報を補える新開発GPSセンサー
マルチGNSS対応の新開発GPSセンサー採用により、測位精度は従来機*3より向上
- GPS、GLONASS、BeiDou、SBASの4つの衛星システムに対応
- 新設計のマルチGNSS対応センサーにより、最大22衛星の信号を同時受信可能*4なため、安定した測位を実現
- 素早い測位が可能（ホットスタート4秒、コールドスタート35秒）
*3：JLR-4340
*4：GLONASSとBeiDouを同時に受信することはできません。
精度一覧
| 衛星システムの組み合わせ | 測位精度（2DRMS） |
|---|---|
| GPS ＋ GLONASS | 4 m |
| GPS ＋ BeiDou | |
| GPS ＋ SBAS | |
| GPS | 5 m |
高精度な情報を安定して提供するシステム（JLR-8600）
3種類の冗長構成
処理機*5には制御部、切替器、8 chバッファを内蔵。制御部、切替器、8 chバッファはそれぞれ独立した電源を有しているため、2台のGPSを装備時に、一方の制御部のトラブル時でも16 chバッファ出力は継続可能。
*5：処理機を2重化した時は、センサーの2重化はできません。
1台の処理機にGPSセンサーを2台まで接続可能。No.1 GPSセンサーが非測位になった場合、No.2 GPSセンサーに切り替わり、オプション機器なしで2重化が可能。
No.1、No.2のAC/DC電源装置を相互に接続可能。万一のAC/DC電源装置のトラブル時に他方の電源装置を自動で切り替えて使用することで動作を継続可能。
機能
使いやすいユーザーインターフェースデザイン（JLR-8600）
- 視認性に優れた800 cd/m2の6.5インチ高輝度カラー液晶により、正確な情報を提供
- 情報を一目で確認できる表示画面モードを多数搭載

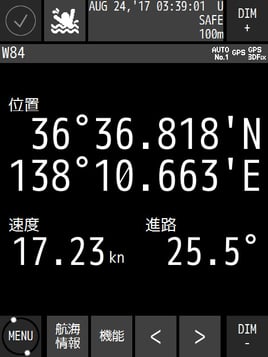

航海情報画面

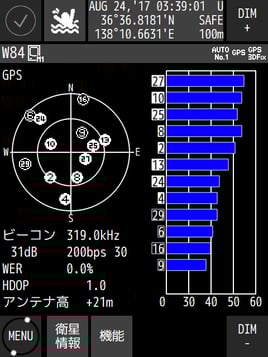

衛星情報画面

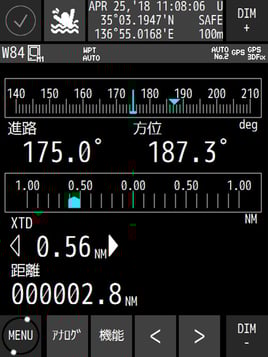

アナログ画面

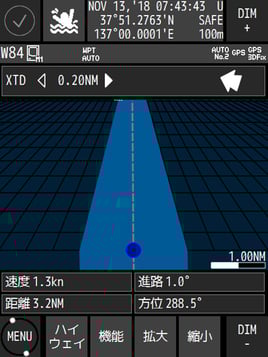

ハイウェイ画面
優れた拡張性と装備性（JLR-8600）
豊富なシリアルインターフェースだけでなく、2重化したLAN（IEC 61162-450）を装備した充実のインターフェースが船内ネットワーク構築をサポート
- 処理機に端子台を内蔵したことにより、配線を少なくし、装備性も向上
- タッチパネルの採用により操作ボタンをなくし、本体サイズを最小限に抑えることで省スペース化を実現
| シリアル | IEC 61162-1：入力×2、出力×5 |
|---|---|
| IEC 61162-2：入力×1、出力×1 | |
| バッファ（IEC 61162-1）：出力×8 | |
| LAN | IEC 61162-450×2 |
| 接点 | 出力×4 |
| 入力×1 |
- 2台構成の場合のバッファは最大16 chをサポート
- 換装時の機器設定に威力を発揮する、NMEAインターフェース毎のパラメーター設定機能
（IEC 61162-1：5ポート、IEC 61162-2：1ポート、バッファは除く）
従来機*6と同様の一体型モデルもラインナップ（JLR-8400）
- 高精度な測位機能はそのままで、場所を選ばないコンパクトな設計
- 多言語対応（日・英・ノルウェー・仏・独・伊・西・ベトナム・インドネシア）
*6：GPS航法装置 JLR-7600/7900
系統図
JLR-8600
JLR-8400
外形寸法図
GPSセンサー JLR-4350
質量：約1.2kg
表示器 NWZ-4620
質量：約0.8kg
処理機 NDC-4100
質量：約1.9kg
表示器 NWZ-1650
質量：約1.5 kg（卓上架台込み）
仕様
| 機器名称 | GPS航法装置 | |
|---|---|---|
| 型名 | JLR-8600 | JLR-8400 |
| 規格 | IEC 60945 Ed.4.0 （2002） IEC 61108-1 Ed.2.0 （2003） IEC 61162-1 Ed.5.0 （2016） IEC 61162-2 Ed.1.0 （1998） IEC 61162-450 Ed.1.0 （2011） IEC 62288 Ed.2.0 （2014） |
IEC 60945 Ed.4.0 （2002） IEC 61108-1 Ed.2.0 （2003） IEC 61162-1 Ed.5.0 （2016） IEC 62288 Ed.2.0 （2014） |
| センサー | ||
| 型名 | JLR-4350 | |
| 対応測位衛星システム | GPS、GLONASS、BeiDou、SBAS | |
| 精度 | 衛星システムの組み合わせ | 測位精度（2DRMS） |
| GPS ＋ GLONASS | 4 m | |
| GPS ＋ BeiDou | ||
| GPS ＋ SBAS | ||
| GPS | 5 m | |
| 最大追尾衛星数 | 22衛星 | |
| 受信感度 | -144 dBm以下（捕捉） | |
| 測位時間 | 35秒標準（コールドスタート） | |
| 33秒標準（ウォームスタート） | ||
| 4秒標準（ホットスタート） | ||
| 測位間隔 | 1秒毎 | |
| 測地系 | 48種類から選択可能（デフォルト：WGS-84） | |
| JLR-8600 / 8400仕様 | ||
| 型名 | 表示器：NWZ-1650 処理機：NDC-4100 |
表示器：NWZ-4620 |
| 表示部 | 6.5 インチTFTカラー液晶 | 4.5インチモノクロ液晶 |
| 640×480ドット（VGA） 最大輝度：800 cd/m2 |
128×64ドット | |
| バックライト | 17段階 | 白色、オレンジ色から選択可能 |
| データ記憶点数 | 目的地：10,000点 イベント：1,000点 航路：100航路 航跡：2,000点 |
目的地：1,000点 イベント：目的地に含む 航路：20航路 航跡：2,000点 |
| プロットスケール | 0.2、0.5、1、2、5、10、20、50、100、200、300 NM | 0.125、0.25、0.5、1、2、5、10、20、50、100 NM |
| 記憶間隔 | 1秒から60分（1秒単位）または0.01から99.99 NM（0.01 NM単位）で設定可 | |
| 航海計算方式 | 大圏航法と漸長緯度航法を選択可能 | |
| 表示モード | 航海情報画面、プロット画面、アナログ画面、ハイウェイ画面、衛星情報画面、目的地情報画面、ビーコンテキスト画面、航海補助画面 | 航海情報画面、プロット画面、衛星情報画面、ビーコンテキスト画面、CDI画面、航海補助画面、船速画面、受信情報補助画面、目的地情報画面 |
| 警報 | 目的地到達/離脱、航路離脱/侵入、非測位、船速、航程、HDOP、水温、水深 | 目的地到達/離脱、航路離脱、非測位、船速、航程、HDOP |
| 単位 | 距離、速度：NM、kn、km、km/h、mi、mi/h | |
| バッファユニット/切替器 | 内蔵 | オプション |
| 電源2重化 | 対応 | なし |
| 電源電圧 | DC12/24 V：2.0 A | DC12/24 V：0.5 A |
| 消費電力 | 最大25 W（JLR-4350接続時） | 最大7 W（JLR-4350接続時） |
| インターフェース | ||
| ポート |
|
|
| NMEA 0183バージョン | Ver1.5/2.1/2.3/4.0 | |
| NMEA 0183入力センテンス | ACK、ACN、ALC、ALF、ALR、CUR、DBT、DPT、HBT、HDT、MTW、MWV、RTE、THS、VBW、VHW、VWR、VWT、WPL | ACK、ACN、RTE、WPL |
| NMEA 0183出力センテンス | AAM、ACK、ACN、ALC、ALF、ALR、APB、BOD、BWC、BWR、CUR、DBT、DPT、DTM、GBS、GGA、GLL、GNS、GRS、GSA、GST、GSV、HBT、HDT、MTW、MWV、RMB、RMC、RTE、THS、VBW、VHW、VTG、VWR、VWT、WPL、XTE、ZDA、ZTG | ACK、ACN、ALC、ALF、ALR、APB、BOD、BWC、BWR、DTM、GBS、GGA、GLL、GNS、GRS、GSA、GST、GSV、HBT、RMB、RMC、RTE、VTG、WPL、XTE、ZDA、ZTG |
| 環境条件 | ||
| 動作温度範囲 | GPSセンサー：-25 ℃～+55 ℃ 表示器：-15 ℃～+55 ℃ 処理機：-15 ℃～+55 ℃ |
GPSセンサー：-25 ℃～+55 ℃ 表示器：-15 ℃～+55 ℃ |
| 保存温度範囲 | GPSセンサー：-40 ℃～+70 ℃ 表示器：-25 ℃～+70 ℃ 処理機：-25 ℃～+70 ℃ |
GPSセンサー：-40 ℃～+70 ℃ 表示器：-25 ℃～+70 ℃ |
| 保護等級 | GPSセンサー：IP56 表示器：IP56 処理機：IP22 |
GPSセンサー：IP56 表示器：IP55 |
・GPSセンサー保護等級：IEC 60945 Ed.4.0（2002）準拠
標準
| 品名 | 型名 | 数量 |
|---|---|---|
| JLR-8600 | ||
| GPSセンサー | JLR-4350 | ×1 |
| 取扱説明書（センサー） | 7ZPNA4693 | ×1 |
| 処理機 | NDC-4100 | ×1 |
| 表示器 | NWZ-1650 | ×1 |
| 表示器ケーブル | CFQ-7540 | ×1 |
| 取扱説明書 | 7ZPNA4698 | ×1 |
| JLR-8400 | ||
| GPSセンサー | JLR-4350 | ×1 |
| 取扱説明書（センサー） | 7ZPNA4693 | ×1 |
| 表示器 | NWZ-4620 | ×1 |
| データ電源ケーブル | CFQ-5766A | ×1 |
| 取扱説明書 | 7ZPNA4696 | ×1 |
オプション
| 品名 | 型名 |
|---|---|
| JLR-8600 | |
| AC/DC電源装置 | NBD-904 |
| データ電源ケーブル | CFQ-7539 |
| プリンター | NKG-104 |
| 延長ケーブル | CFQ-9000 |
| ジャンクションボックス | NQE-7700A |
| プリンター | RP-D10 |
| 電源ユニット（プリンター） | NBG-980 |
| 卓上架台キット | MPBX50347 |
| JLR-8400 | |
| AC/DC電源装置 | NBD-904 |
| データ電源ケーブル | CFQ-5766D |
| プリンター | NKG-104 |
| 延長ケーブル | CFQ-9000 |
| ジャンクションボックス | NQE-7700A |
| 接続箱 | CQD-10 |
