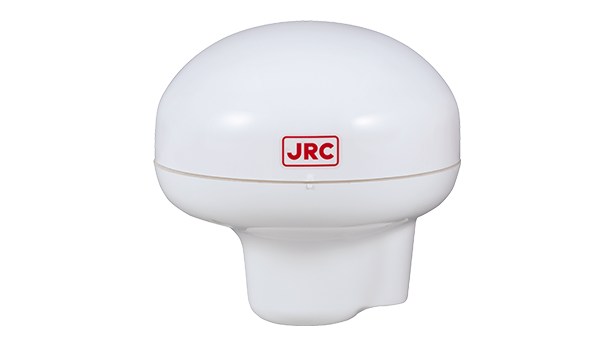

GPSセンサーJLR-4350
- HOME
- 製品/ソリューション
- GPSセンサーJLR-4350
- GPS/DGPS受信機・航法装置

高精度な位置情報を捕えるマルチGNSS対応*1のGPSセンサー
- 最大22衛星の信号による、安定した測位を実現
- 素早い測位が可能
- NMEA 0183、IEC 61162-1出力フォーマット準拠
*1:GPS、GLONASS、BeiDou、SBAS
特長
マルチGNSS対応で高精度な測位を実現
GPS、GLONASS、BeiDou、SBASの4つの衛星システムに対応しており、GPSによる単独測位よりも高精度な測位が可能です。
衛星システムの組み合わせ | 測位精度(2DRMS) |
---|---|
GPS + GLONASS | 4 m |
GPS + BeiDou | |
GPS + SBAS | |
GPS | 5 m |
最大22衛星の信号を同時受信可能*2
新設計のマルチGNSS対応センサーにより、最大22衛星の信号を同時受信可能なため、安定した測位を実現します。
*2:GLONASSとBeiDouを同時に受信することはできません。
素早い測位が可能
電源投入後、わずか4秒(標準)*3で測位可能です。また、長期間使用していない場合は35秒(標準)*4で測位可能です。
*3:ホットスタート
*4:コールドスタート
NMEA 0183、 IEC 61162-1に準拠した出力
航法機器の標準であるNMEA 0183、IEC 61162-1フォーマットに対応しています。NMEA 0183はバージョン1.5、2.1、2.3、4.0に対応しており、各種のレーダー、魚群探知機及びプロッタ等との接続ができます。
構成
標準
品名 | 型名 | 数量 | 備考 |
---|---|---|---|
GPSセンサー | JLR-4350 | 1 | 15 mケーブル コネクター付 |
取扱説明書 | 7ZPNA4693 | 1 | 英文 |
ケーブル保護シート | MPPK31468 | 1 |
オプション
品名 | 型名 | 備考 |
---|---|---|
ねじアダプタ | MTV302007A | 材質:AES / AL |
取り付けバンド | MPBP02520 | 2個で1組(材質:SUS) |
延長ケーブル | CFQ-9000 | 15 mケーブル コネクター付き |
外形寸法図
単位:mm

質量:約1.2kg
仕様
受信形式 | マルチチャネル(22 ch)オールインビュー |
---|---|
対応測位衛星システム | GPS、GLONASS、BeiDou、SBAS |
最大追尾衛星数 | 22衛星 |
周波数 | 1575.42 MHz ± 1 MHz(C/Aコード) GPS/SBAS |
1598.063 MHz~1605.375 MHz(FDMA) GLONASS | |
1561.098 MHz ± 2 MHz(B1) BeiDou | |
受信感度 | -144 dBm以下 |
測位時間 | 35秒標準(コールドスタート) |
33秒標準(ウォームスタート) | |
4秒標準(ホットスタート) | |
測位間隔 | 1秒毎 |
データ出力 | TTLレベル NMEA 0183 ver.1.5/2.1/2.3/4.0、IEC 61162-1フォーマットに対応(1出力)、センテンス選択機能 |
測地系 | 48種類から選択可能(デフォルト:WGS-84) |
RAIM機能*5 | 内蔵 |
電源/消費電力 | DC12/24 V/1 W以下 |
動作温度範囲 | -25 ℃~ +55 ℃ |
質量 | 約1.2 kg |
保護等級 | IP56(防塵/耐水形)、IEC 60945 Ed.4 (2002)準拠 |
*5:RAIM 受信機自律型システム完全性監視
