- ECDIS(電子海図情報表示装置)

最新プロセッサを採用し、高速なチャート描画でスムーズな操作環境を提供
- 最新のIMO性能基準に適合し、MED型式認証を取得
- ユーザーの声を反映させた直感的で使い易い表示・操作を実現
- 航路編集と航路の安全チェックを統合し、より安全な航路計画をサポート
- 世界各地の様々な機関で機器別習熟トレーニング(TST)を実施
- 19インチ(SXGA)/26インチワイド(WUXGA)の2種類のモデルを用意
特長
ECDISとは
電子海図表示情報システム(ECDIS/Electronic Chart Display and Information System)は、航海計画と航路監視において、船舶の安全航行を支援するための航海情報装置であり、2018年7月までの期間でIMOにより段階的に船舶への搭載義務化が進められています。(装備要件および操作資格等については船舶の所属する旗国、船級での確認が必要です)
本装置は、AISにより取得した他船の情報と海図情報との重畳により、周辺海域の船舶の運航状況を把握することができます。また、危険水域に接近した場合には事前にアラームを作動させるなど、安全航行の中心的役割を果たすと共に海難防止にも有用な船舶の安全運航には欠かせない装置となります。

洗練されたユーザーインターフェース
JAN-7201S/9201Sではアイコン表示を基本とする「直観的に、より使い易い」シンプルなメニュー体系の新しいユーザーインターフェース(jGUI)を採用しています。重要なデータは画面上の決まった位置に常に表示され、メニュー表示には対応機能が一目でわかるアイコンを採用しています。また表示されているAISのシンボルはカーソルを合わせるだけで対象の主要データをポップアップで表示します。

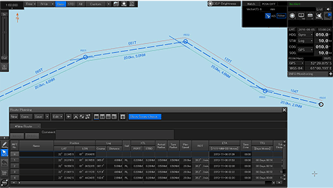

航路編集画面例
航路編集・安全チェックを簡単に
新型ECDISでは、これまでグラフィック入力と数値入力の2つに分かれていた航路編集を一つに統合しました。チャート上で指定した変針点はすぐに数値化されて編集テーブルに追加され、数値データとして編集テーブルに入力された変針点はすぐにチャート上に反映されます。航路は4つまで同時に編集が可能で、各航路から切り出した一部分を相互に組み合わせたり、航路の一部/全部を入れ替えたりする編集操作にも対応します。
また、編集した航路データはボタン一つで安全チェックが実施できます。検出されたエラー情報はリスト表示され、該当する航路部分がチャート上・編集テーブル上で強調表示されるので一目で確認でき、対応することができます。
諸規則と主要諸元
本装置は、2004年12月に採択された航海情報表示関連(IMO決議MSC.191(79))、及び2006年12月に採択されたECDIS性能基準(IMO決議MSC.232(82))に適合しています。
その他の主要諸元は、下記のとおりです。
- 電子海図表示機能 :IEC 61174準拠
- 航海情報表示関連機能 :IEC 62288準拠
表示・操作

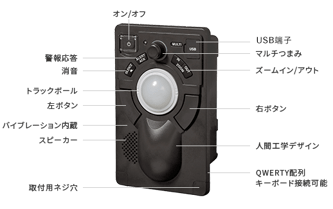

操作部も使い易く新設計
機器の操作も新設計のトラックボールで全てに対応できます。
またアラーム発生時など、特に注意が必要な状況では操作部からの警告音や色の変化でユーザーにお知らせします。

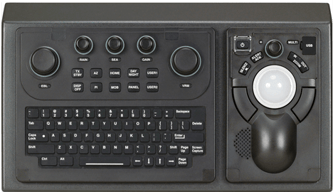

従来機と同様の専用機能ボタンや操作ノブ
従来機と同様の専用機能ボタンや操作ノブを備え、更にQWERTY配列を採用したオプションのフルキーボード付き操作部を接続すれば、これまでの当社ECDISと同様に操作することができます。
選べる画面サイズ
JAN-7201S/9201Sは表示部として新設計の19インチ(SXGA)/26インチ(WUXGA)、狭額デザインの液晶モニターを採用しています。LEDバックライトを採用し、昼夜を問わず視認性の高い高画質な映像をお届けします。
主要なチャート表示に対応
JAN-7201S/9201SはAVCSやNAVTOR ENC service, Jeppesen ENC serviceなどの主要なENC(S-57 Ed 3.0/3.1、S63:ベクターチャート)、ARCS(ラスターチャート)表示、またチャートに合わせて提供されているAIO(UKHO)やダイナミックライセンス(Jeppesen)などの拡張機能に対応しています。
ENC(S-57, S-63:ベクターチャート)
- AVCS(AIO 対応)
- NAVTOR ENC Service(PAYS 対応)
- Jeppesen ENC Service
- (ダイナミックライセンス対応)
ラスターチャート
- ARCS
その他 ( プライベートチャート)
- Jeppesen Ed.3 Professional
- Jeppesen Ed.3 Professional+

様々な機種別習熟トレーニング(TST)を実施
新型ECDISではこれまでの当社ECDIS機器とは異なり新しい操作体系を採用しているため、機種別習熟トレーニングもこれに対応するものが必要となります。新型ECDISに対応する機器別習熟トレーニングは当社の主要な支店・代理店をはじめ、世界各地のトレーニング機関でも実施しています。また、お客様のリクエストによる船上・オフィスへの講師派遣によるトレーニングの実施にも対応します。さらに、個人のペースに合わせて自宅や船上でも自己学習が可能なPC用ソフトウェアをご用意しています。機器別習熟トレーニングに関する詳細は当社までお問い合わせください。
システム構成

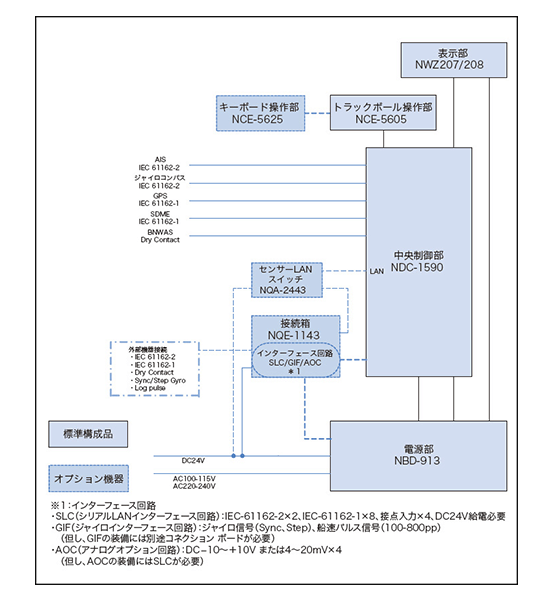

機器系統図
標準構成品
- 中央制御部
- 電源部
- 表示部
- トラックボール操作部
主要オプション機器
- キーボード操作部
- センサーLANスイッチ
- 接続箱
- シリアルLANインターフェース回路
- ジャイロインターフェース回路*1
- アナログオプション回路*2
*1 ジャイロインターフェース回路の装備には別途コネクションボード が必要です。
*2 アナログオプション回路の装備にはシリアルLANインターフェース回路が必要です。
外形寸法図
19インチ表示部および卓上用フレーム*1

NWZ-207 質量:6kg

CWB-1594 質量:3.6kg
26インチ表示部および卓上用フレーム*1

NWZ-208 質量:16kg

CBW-1595 質量:5.5kg
中央制御部
NDC-1590E 質量:5.6kg
電源部
NBD-913 質量:4.2kg
トラックボール操作部
NCE-5605 質量:1.3kg
キーボード操作部(オプション)
NCE-5625 質量:0.8kg
接続箱(オプション)
NQE-1143 質量:3.8kg
操作部卓上架台および大トレイ*2
CWB-1596 質量:1kg
CBW-1595 質量:0.3kg
*1 卓上用フレームはオプション
*2 操作部卓上架台および大トレイはオプション
仕様
機種 | 19インチタイプ | JAN-7201S |
---|---|---|
26インチタイプ | JAN-9201S | |
IMO準拠 | ✓ | |
ハードウェア機能 | ||
表示部 | JAN-7201S:19 インチ SXGA カラー LCD、1280 x 1024 ピクセル JAN-9201S:26 インチ WUXGA カラー LCD、1920 x 1200 ピクセル |
|
中央制御部 | Intel Core i5 2515E 2.5GHz 2GB メインメモリ SSD x2 DVD ドライブ x1 |
|
電源 | DC24V、AC100 ~ 115V または AC220 ~ 240V、50/60Hz、1 相 | |
消費電力 | 定格 JAN-7201S:最大 200VA、 JAN-9201S:最大 240VA | |
チャート表示機能 | ||
チャートデータベース | ENC:S-57 Ed3.0/3.1、S-63 AVCS(AIO 対応)、NAVTOR ENC Service、Jeppesen ENC Service ラスターチャート: ARCS パーソナルチャート:Jeppesen Ed.3 Professional/Professional+ |
|
運動モード | TM(真運動)表示 /RM(相対運動)表示 | |
方位表示モード | 真運動モード: North UP/Course UP/Head UP/Waypoint UP 相対運動モード: North UP/Course UP/Head UP/Waypoint UP |
|
スケール | 1:1,000 ~ 1:40,000,000(SXGA)/1:20,000,000(WUXGA) | |
レンジ | 0.125、0.25、0.5、0.75、1.5、3、6、12、24、48、96NM | |
マルチ画面表示 | 上下分割 / 左右分割 / ピクチャインピクチャ | |
航路計画機能 | ||
航路作成 | テーブル編集 / グラフィック編集 | |
航路編集 | Waypoint の追加 / 削除 / 編集 代替航路作成 航路コピー 航路間結合 インポート / エクスポート(CSV 形式) |
|
安全チェック | あり | |
航路表示数 | 最大4種 | |
航行監視機能 | ||
自船 | 位置、航跡、走錨監視 | |
航路監視 | 水深、障害物、禁止区域接近、航路離脱、Waypoint、到着時刻 | |
他船監視 | AIS 表示:最大 500 ターゲット | |
ユーザーマップ | ||
表示点数 | 100,000 点(マーク、ライン) | |
インポート / エクスポート | USB メモリにて可能 | |
その他の機能 | ||
データ表示機能 | コニングデータ ブロック表示 | |
自己診断機能 | 標準 | |
リモートメンテナンス機能 | 標準 | |
プレイバック | 航行データ(最大 3 ヶ月) 航海日誌記録(最大 3 ヶ月) |
