通話用音声IP化装置 NDC-1389A

  • ネットワーク構成機器
  • 防災情報システム・ネットワーク

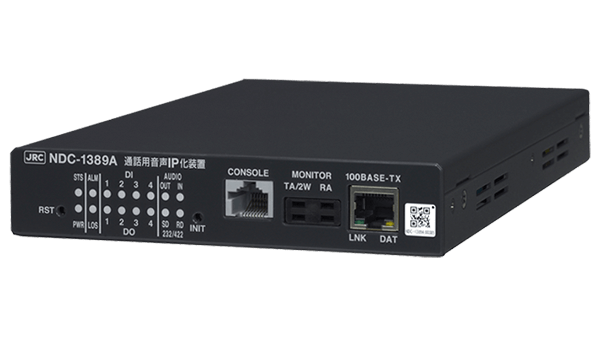

音声信号や制御信号をIPパケットに変換・伝送する通話用音声IP化装置

NDC-1389A
  • 無線機アプローチ回線のIP化が可能
  • ネットワーク障害時に無線送信を自動停止
  • 音声符号化機能
  • IPマルチキャスト通信に対応

概要

通話⽤⾳声 IP化装置は、無線機のアプローチ回線として⾳声信号や制御信号をIPパケットに変換し、伝送する装置です。
⾳声信号⼊⼒および出⼒を各1ポート持ち、IPユニキャストによる1対1通信、または IPマルチキャストによる1対N通信ができます。
また、無線機制御⽤として、接点⼊⼒と接点出⼒を各4点、RS-232C / RS-422 インターフェースを実装しています。

特長

無線機アプローチ回線のIP化が可能

無線機のアプローチ回線をIP ネットワーク化することができます。
本装置は音声用の2W/4W専用線インターフェースと接点入出力を各4点、RS-232C / RS-422 インターフェースを１ポート実装しています。接点入出力は、プレス、スケルチ、アラーム監視,制御に使用できます。RS-232C / RS-422 インターフェースは、無線機と監視装置（リモコン等）を接続して、無線機の遠隔監視制御に使用できます。

ネットワーク障害時に無線送信を自動停止機能

無線機送信中にネットワーク障害が発生した場合、プレス信号を自動的にオフし、送信を停止するフェールセーフ機能があります。

音声符号化機能

音声符号化機能としてG.711（64 kbps）の他に、G.726（32 kbps、16 kbps）、G.729A（8 kbps）、G.723.1（5.3 kbps、 6.3 kbps）符号化を実装しているので、伝送帯域を効率的に使用することができます。

IPマルチキャスト通信に対応

IPユニキャストによる1対1の双方向通信、およびIPマルチキャストによる1対Nの一斉同報通信に対応しています。

アラーム接点出力インターフェース

アラーム接点出力を1点実装し、装置異常や通信異常を検出できます。

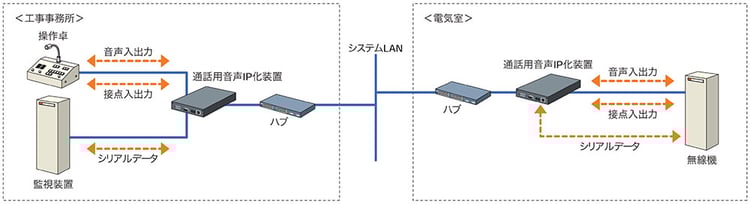

システム構成例

img-product-ndc1389a_01

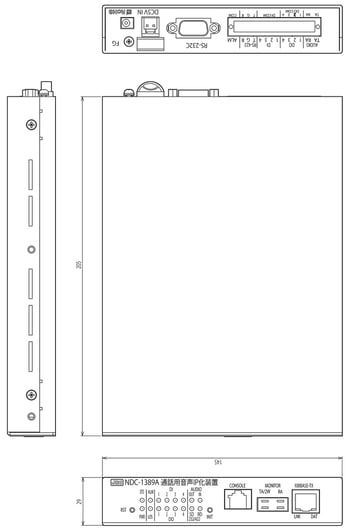

外形寸法図

単位：mm

img-product-ndc1389a_02

仕様

項目 仕様
基本仕様
入力電圧範囲 DC+5V±5% （本体）
AC100 V ～ AC240 V ± 10% 50/60 Hz （付属 ACアダプタ使用時）
消費電力 DC + 5 V 4W 以下
AC100 V 10VA 以下 （付属 ACアダプタ使用時）
動作温湿度範囲 温度： -10 ～ 50 ℃ （低温起動を除く）、 湿度： 95 %以下 （結露なきこと）
外形寸法 29（高）×145（幅）×205（奥行） mm （突起部含まず）
質量 0.6 kg 以下
保守用コンソールポート RS-232C × 1 ポート （RJ-45 コネクター）
LAN インターフェース
ポート数 1ポート
Ethernet 規格 10BASE-T / 100BASE-TX Auto MDI / MDI-X、オートネゴシエーション機能有り
コネクター形状 RJ-45
通信プロトコル IPv4、 TCP、 UDP、 RTP、 HTTP、 FTP、 Telnet、 SNMP、 SNTP、SRTP、IGMPv2 （IP マルチキャスト対応）
2W / 4W 専用線インターフェース
ポート数， 保守 1ポート、モニター端子×1
専用線インターフェース 回線種別：2 W / 4 W専用線
コネクター形状：ねじなし端子台
入出力インピーダンス：600 Ω ± 20%
入出力レベル：-30 dBm ～ 0 dBm / -30 dBm ～ +3 dBm （設定による）
符号化形式 ITU-T G.711 μ-LAW（64 kbps）、G.726（32 kbps、16 kbps）、
G.729A CS-ACELP（8kbps）、
G.723.1 ACELP / MP-MLQ（5.3kbps、6.3kbps）
周波数帯域 300 ～ 3400 Hz
接点インターフェース
入出力点数 接点入力 4点、接点出力 4点、アラーム接点出力 1点
コネクター形状 ねじなし端子台
接点入力 最大印加電圧：DC + 5 V、 ON 電流：3.8 mA typ、 入力ライン抵抗：500 Ω以下、
入力レベル：論理 0-オープン / 3～5 V 0.5 mA 以下 論理 1-ショート / 0～2 V 2 mA 以上
接点出力 無電圧メーク接点、 接点容量：DC60 V 200 mA 以内 / AC42 V 141 mA rms 以内、
出力レベル：論理 0-オープン、 論理 1-ショート/4 Ω以下
アラーム接点出力 無電圧ブレーク接点、接点容量：DC60 V 200 mA 以内 / AC42 V 141 mA rms 以内、
出力レベル：論理 0-ショート / 2.5 Ω以下、論理 1-オープン
制御インターフェース
インターフェース仕様 RS-232C × 1 ポート D-sub9 ピンオス
RS-422 × 1 ポート ネジ無し端子台
