- 船舶用動揺補正装置
各種動揺補正装置
さまざまなシチュエーションや用途にお応えする動揺補正装置で船舶の動揺による傾斜を補正します

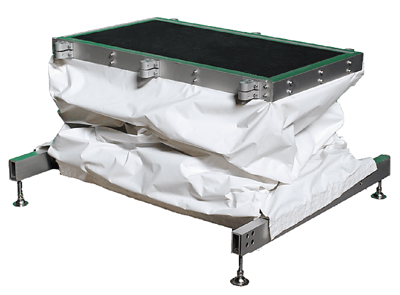

動揺補正装置とは？
小型船舶に設置が容易な、さまざまなシチュエーションや用途にお応えする動揺補正装置です。風、波、潮などで受ける、船体の動揺を制御装置一体型の駆動部で高応答で解消することが可能です。船からの乗り移り時の足元安定化や、動揺する環境下での機器操作や傷病者の搬送サポートなどさまざまな場面で活用することができます。

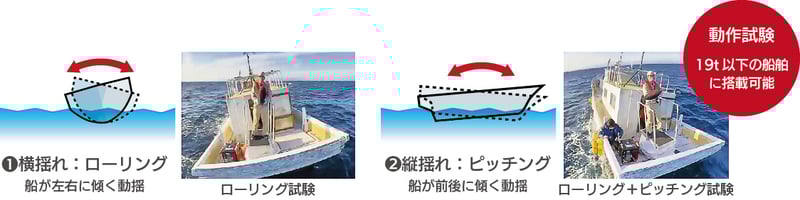

動揺補正できる船の揺れについて
- 横揺れ（ローリング）
ローリング：船が左右に傾く動揺のこと -
縦揺れ（ピッチング）
ピッチング：船が前後に傾く動揺のこと

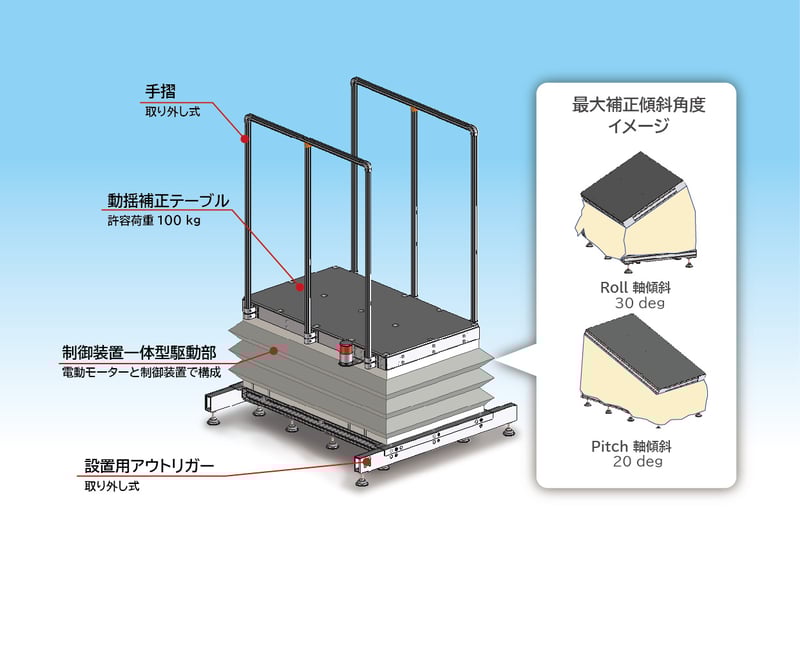

2軸動揺補正装置の例
- 船体の傾きを高応答で解消
- 小型な可搬式装置であるため小型船舶にも設置が容易
なぜこの装置が必要なのか？
作業船から洋上施設に乗り移る際は、風、波、潮など気象海象の影響を大きく受けるため、安全に人員を移乗させることが喫緊の課題となっており、対策を講じる必要があります。
JRCのモーション制御技術について
JRC日本無線は、1960年代から培ってきたモーション制御技術を応用し、フライトシミュレーター、ドライビングシミュレーター、試験装置、アトラクションなどに対応したモーションシステム等の開発／製造を行っています。
お客様のご要望を基に、ペイロード、運動範囲から負荷計算を行い、最適な設計を行います。これにより、幅広い領域において柔軟な対応が可能です。用途に合わせた様々なモーションシステムをご提供します。
《製品紹介》
製品ページ：モーションシステム（動揺装置）
《日本無線技報》
日本無線技報No.75 2024 トピックス：カーボンニュートラル社会への貢献
「洋上風力発電事業を支える洋上施設アクセスギャングウェイの開発」
仕様
| 本体部参考仕様 | |
| 寸法 | 幅1,000mmｘ高さ600mmｘ奥行600mm |
| 装置重量 | 130 kg |
| 積載荷重 | 100 kg |
| 運動性能 | Roll 軸:±30°、Pitch 軸:±20° |
| 電源 | 単相AC100 V |
※寸法はアウトリガー含まず

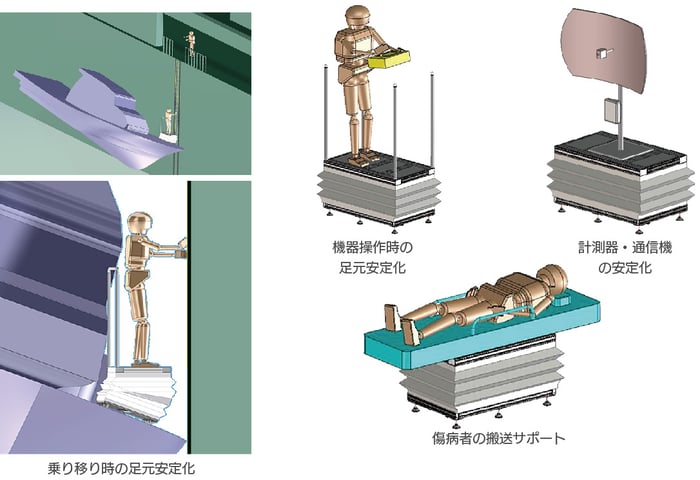

動揺補正装置の活用例
本装置は、ロール軸とピッチ軸の回転による動揺を補正することにより、トップテーブル上は常に水平を保つように制御され、洋上施設への移乗者の足元安定化のほか、船舶上における「機器操作時の足元安定化」「疾病者の搬送サポート」「装置姿勢の安定化」など多くのシーンにおける貢献が期待されます。
