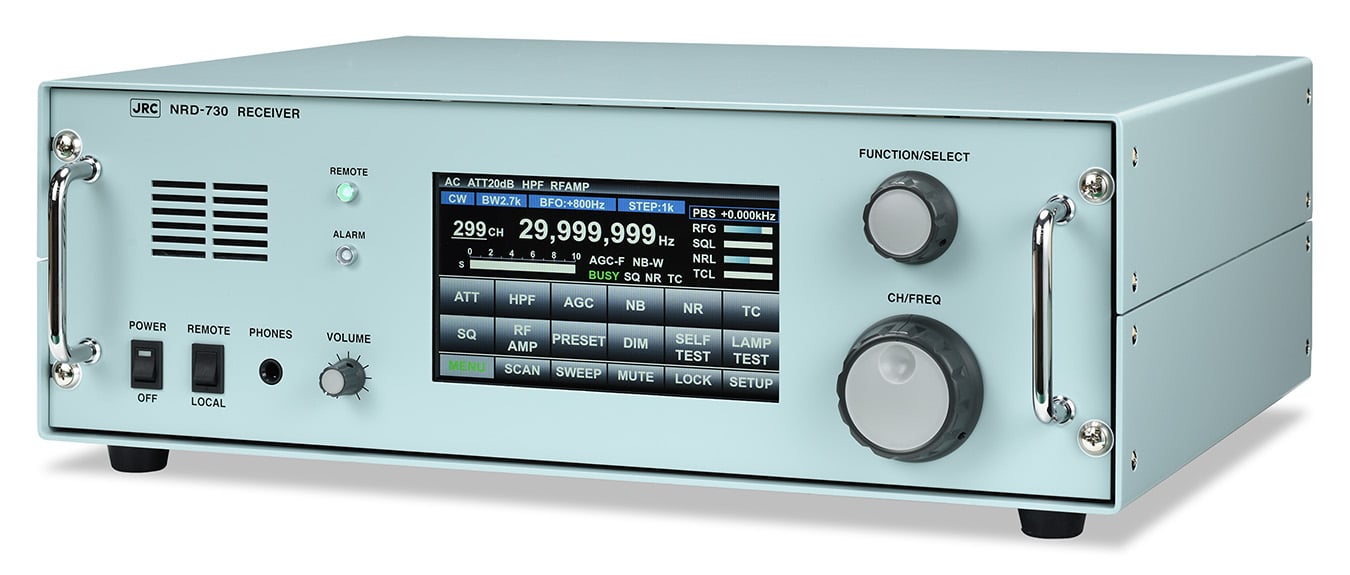

NRD-730は最新のデジタル技術を活用した海岸局、陸上通信局および船舶局(義務船を除く)に広く使用することができる中波/短波帯受信機です。
- 高性能のSoC(System on Chip)を採用したソフトウェア無線機
- LANインターフェース実装
特長
ソフトウェア無線(SDR)
ソフトウェアでプログラム可能なプロセッサーと、ハードウェアでプログラム可能なFPGAが1つのチップ部品に実装された高性能のシステム制御チップ(SoC)を使用することにより、プログラム可能なSDRを実現しました。
将来的には、ソフトウェアの更新によって、最新のGMDSSに必要な通信仕様を満たすことが可能です。
高性能アナログ・デジタルコンバーター(ADC)
高速・高分解能の高性能ADCを採用することで、高いダイナミックレンジ特性を実現し、優れた実効選択性能を実現しています。
ノイズリダクション機能
デジタル信号処理を用いた適応ノイズキャンセラーを採用することで、ノイズ成分を含む受信音声から目的の音声信号のみを取り出し、より明瞭な聴取が可能となります。
内蔵DSC復調機能
GMDSSで規定するDSCの復調機能を内蔵しています※。
※ 復調されたDSCはLANインターフェースを用いて外部装置で確認できます。
外形寸法図
卓上型
ラックマウント型
仕様
受信周波数範囲 | 90 kHz ~ 29.999999 MHz(1 Hz ステップ) | ||
---|---|---|---|
受信方式 | ダイレクトRFサンプリング | ||
受信電波型式 | CW(A1a)、MCW(A2A、H2A)、DSB(A3E)、USB/LSB(R3E、H3E、J3E、J2D)、FSK(F1B、J2B)、FAX(F3C)、ISB(B8E、B9W) | ||
プリセットチャネル | 300チャネル以上(受信周波数、受信モード、帯域幅、AGC、ATT) | ||
受信感度 | 周波数:90 kHz ~ 1600 kHz | CWモード:10 μV 以下、DSBモード:30 μV 以下 | |
周波数:1600 kHz ~ 29.999999 MHz | CWモード:2 μV 以下、DSBモード:6μV以下、SSBモード:3 μV 以下 | ||
ただし、帯域幅:3 kHz、出力:100 mW CW:(S+N) / N = 20 dB DSB:(S+N) / N = 20 dB、1 kHz、30 %変調 SSB:(S+N+D) / (N+D) = 20 dB |
|||
信号選択度 | 帯域幅:6 kHz | (減衰)6 dB帯域幅:4.5 kHz ~ 7.0 kHz、60 dB帯域幅:14.0 kHz 以下 | |
帯域幅:3 kHz | (減衰)6 dB帯域幅:2.7 kHz ~ 3.3 kHz、60 dB帯域幅:4.4 kHz 以下 | ||
帯域幅:2.7 kHz | (減衰)6 dB帯域幅:2.4 kHz ~ 3.0 kHz、60 dB帯域幅:4.1 kHz 以下 | ||
帯域幅:1 kHz | (減衰)6 dB帯域幅:1.0 kHz ~ 1.5 kHz、60 dB帯域幅:3.0 kHz 以下 | ||
帯域幅:0.5 kHz | (減衰)6 dB帯域幅:0.45 kHz ~ 0.6 kHz、60 dB帯域幅:2.0 kHz 以下 | ||
帯域幅:0.3 kHz | (減衰)6 dB帯域幅:0.27 kHz ~ 0.3 kHz、60 dB帯域幅:1.1 kHz 以下 | ||
周波数安定度 | 起動1分後から ±10 Hz 以内 | ||
スプリアスレスポンス | 影像妨害比:70 dB 以上 中間周波数妨害比:80 dB 以上 |
||
実効選択度 | J3E(無線電話) 10 μV の希望周波数入力電圧を加えた状態で、希望波から4 kHz 離れた妨害波を加えた場合に おいて、希望波の出力を3 dB 抑圧する妨害波は10 mV 以上 F1B(DSC、NBDP) 文字誤り率は 1 x 10-2 以下 希望信号:入力レベル =10 μV 不要信号:入力レベル =1 mV、変調なし、定常偏差周波数 = ±500 Hz |
||
総合歪み雑音 | 30 μVの入力電圧を加えたときに、低周波出力500 mW において1000 Hz の出力と、その中に含まれる不要成分との比が20 dB 以上 | ||
AGC特性 | アンテナ入力3 μV から100 mV に対し低周波出力の変化は10 dB 以下 | ||
副次発射 | アンテナ端子から発射される電力は4 nW 以下 | ||
公称入力インピーダンス | 50 Ω 不平衡 | ||
高周波減衰器 | 約 20 dB / 約 10 dB | ||
補助機能 | スキャン、スイープ、スケルチ、ノイズブランカ、自己診断、AGC選択、PBS | ||
PBSの可変量 | 帯域幅:0.3 KHz、可変範囲:+/- 0.12 kHz | ||
帯域幅:0.5 KHz、可変範囲:+/- 0.2 kHz | |||
帯域幅:1 KHz、可変範囲:+/- 0.5 kHz | |||
帯域幅:2.7 KHz、可変範囲:+/- 1.2 kHz | |||
帯域幅:3 KHz、可変範囲:+/- 1.2 kHz | |||
帯域幅:6 KHz、可変範囲:+/- 2.0 kHz | |||
BFO/クラリファイアの可変量 | BFO:+/- 9.999 kHz (1 Hz step) クラリファイア:+/- 200 Hz (1 Hz step) |
||
ライン出力 | -20 dBm ~ +10 dBm(600 Ω、平衡) | ||
リモート I/F | RS-423A / Ethernet | ||
電源 | AC100~240 V (85~264 V)、単相 50/60 Hz DC +24 V (-25 %~+35 %) ACからDCへ自動切換 |
||
動作条件 | 余熱時間:1分 温度範囲:-15 ℃ ~ +55 ℃ 相対湿度:90 %(+35 ℃にて) |
||
外形寸法 | 卓上型:158(H)x 489(W)x 370(D)mm ラック型:149(H)x 480(W)x 294(D)mm |
||
質量 | 本体:約 6 kg 卓上型筐体:約 4 kg |
特長
本EPIRBは、国際規格IEC 61097-2 Ed.4(2021年4月)に適合した動作・性能試験を実施しています。国土交通省の型式承認品のため、日本籍船への搭載が可能です。
通常のLEDライトと赤外線LEDライトの両方を内蔵し、夜間や暗闇でのSAR活動をより良くサポートすることができます。
欧州の全地球測位衛星システム Galileo のリターンリンクサービス(2020年1月より運用開始)に対応しています。
受信周波数範囲 | 90kHz ~ 29.999999MHz(1Hzステップ) | ||
---|---|---|---|
受信方式 | ダイレクトRFサンプリング | ||
受信電波型式 | CW(A1a)、MCW(A2A、H2A)、DSB(A3E)、USB/LSB(R3E、H3E、J3E、J2D)、FSK(F1B、J2B)、FAX(F3C)、ISB(B8E、B9W) | ||
プリセットチャネル | 300チャネル以上(受信周波数、受信モード、帯域幅、AGC、ATT) | ||
受信感度 | 周波数:90kHz ~ 1600kHz | CWモード:10μV以下、DSBモード:30μV以下 | |
周波数:1600kHz ~ 29.999999MHz | CWモード:2μV以下、DSBモード:6μV以下、SSBモード:3μV以下 | ||
ただし、帯域幅:3kHz、出力:100mW CW:(S+N) / N = 20dB DSB:(S+N) / N = 20dB、1kHz、30%変調 SSB:(S+N+D) / (N+D) = 20dB | |||
信号選択度 | 帯域幅:6kHz | (減衰)6dB帯域幅:4.5 kHz~7.0 kHz、60dB帯域幅:14.0 kHz 以下 | |
帯域幅:3 kHz | (減衰)6dB帯域幅:2.7 kHz~3.3 kHz、60dB帯域幅:4.4 kHz 以下 | ||
帯域幅:2.7 kHz | (減衰)6dB帯域幅:2.4 kHz~3.0 kHz、60dB帯域幅:4.1 kHz 以下 | ||
帯域幅:1 kHz | (減衰)6dB帯域幅:1.0 kHz~1.5 kHz、60dB帯域幅:3.0 kHz 以下 | ||
帯域幅:0.5 kHz | (減衰)6dB帯域幅:0.45 kHz~0.6 kHz、60dB帯域幅:2.0 kHz 以下 | ||
帯域幅:0.3 kHz | (減衰)6dB帯域幅:0.27 kHz~0.3 kHz、60dB帯域幅:1.1 kHz 以下 | ||
周波数安定度 | 起動1分後から±10Hz以内 | ||
スプリアスレスポンス | 影像妨害比:70dB 以上 中間周波数妨害比:80dB 以上 | ||
実効選択度 | J3E(無線電話) 10μVの希望周波数入力電圧を加えた状態で、希望波から4kHz離れた妨害波を加えた場合に おいて、希望波の出力を3dB抑圧する妨害波は10mV以上 F1B(DSC、NBDP) 文字誤り率は 1 x 10-2 以下 希望信号:入力レベル =10μV 不要信号:入力レベル =1mV、変調なし、定常偏差周波数 = ±500Hz | ||
総合歪み雑音 | 30μVの入力電圧を加えたときに、低周波出力500mWにおいて1000Hzの出力と、その中に含まれる不要成分との比が20dB以上 | ||
AGC特性 | アンテナ入力3μVから100mVに対し低周波出力の変化は10dB以下 | ||
副次発射 | アンテナ端子から発射される電力は4nW以下 | ||
公称入力インピーダンス | 50Ω 不平衡 | ||
高周波減衰器 | 約 20 dB / 約 10 dB | ||
補助機能 | スキャン、スイープ、スケルチ、ノイズブランカ、自己診断、AGC選択、PBS | ||
PBSの可変量 | 帯域幅 | 0.3KHz、0.5kHz、1kHz、2.7kHz、3kHz、6kHz | |
可変範囲 | +/- 0.12kHz、+/- 0.2kHz、+/- 0.5kHz、+/- 1.2kHz、+/- 1.2kHz、+/- 2.0kHz | ||
BFO/クラリファイアの可変量 | BFO:+/- 9.999kHz (1Hz step) クラリファイア:+/- 200Hz (1Hz step) | ||
ライン出力 | -20 dBm ~ +10 dBm(600Ω、平衡) | ||
リモート I/F | RS-423A / Ethernet | ||
電源 | AC100~240V (85~264V)、単相 50/60Hz DC +24V (-25%~+35%) ACからDCへ自動切換 | ||
動作条件 | 余熱時間:1分 温度範囲:-15℃~+55℃ 相対湿度:90%(+35℃にて) | ||
外形寸法 | 卓上型:158(H)x 489(W)x 370(D)mm ラック型:149(H)x 480(W)x 294(D)mm | ||
質量 | 本体:約 6kg 卓上型筐体:約 4kg |
