魚種に合わせて帯域内から任意の周波数が選べるデジタルサーチライトソナー
- 魚種、漁法そしてターゲットの水深に合わせ、周波数を帯域内で任意に変更可能
- デジタル信号処理により、浅場での高分解能と深場での低ノイズを両立
- 周波数から、表示モードや俯角の設定まで、瞬時に切換えられるCMキーを6つ用意
- お好みのモニター(VGA表示対応)がRGBで接続可能なブラックボックス構成
- 充実した表示モードを搭載し、状況に合わせた画面表示で魚影をキャッチ
- 周囲の魚を素早くキャッチする高速モードを搭載
特長

周波数可変
JFP-185BBは探索用超音波ビームを130 kHz~210 kHzの帯域内でお好みの周波数に0.1 kHz単位で設定可能なブラックボックス型サーチライトソナーです。魚種や漁法、ターゲットとする魚の水域に合わせて、船上で随時周波数が変更できます。他船からの干渉も即座に回避することができ、常にクリアな魚影を得ることができます。
また、高速探索モードを搭載することで、周囲の魚の状況を素早くキャッチすることができるようになりました。
表示モード
JFP-185BBの表示にはソナーモードのほか、サイドスキャンモード、魚探モードも搭載しています。またサブ画面を使用して、船の航跡と合わせた表示やソナーモードと魚探モードの両表示なども可能ですので、状況に合わせた表示モードを選択することができます。
2周波ソナーモード(左)
ソナー+魚探モード(右)
柔軟性

ブラックボックス構成

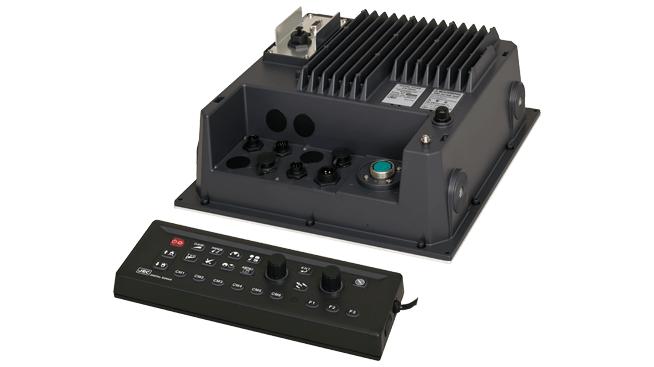

JFP-185BBブラックボックス型サーチライトソナーはコンパクトな制御部と独立した専用キーボードの操作部、そして高性能な送受波器ユニットを備える昇降装置部とで構成されています。表示用モニターはオプションとなりますので、VGA表示に対応するお好きなモニターがお使いいただけます。
俯角調整
超音波ビームの照射角は1度単位で送受波器の水平面に対して上方5度から、直下の-90度まで任意に調整できます。底付きの魚を探す際には俯角を大きく、表層の群を狙う際には俯角を小さく設定します。周囲の探知範囲も、全周の360度を含む8段階から選択することができるので、狙った範囲のみを集中して探索することもできます。
使いやすいキーボード
機能ごとに独立したキーを割り当て、分かりやすいアイコン表示とカラフルなバックライトで、周囲の状況に拠らず使いやすいキーボードになっています。設定切換え用CMキーは選択された設定のキーが緑色になり、現在の選択をお知らせします。
周囲の魚を素早くキャッチする高速モード搭載
サーチライトソナーは自船の周囲を扇型に順次スキャンして、水中の魚影を捉えます。本装置にはセンサーの旋回速度を高めた20°ステップの高速モードが搭載されており、短い時間で周囲の魚を素早く探知することが出来ます。
システム構成
系統図
標準構成品目
- 制御部 NCM-1850
- 操作部 NCH-1850
- 突出警報器 JB-36
- DC電源ケーブル CW-259-2M
- 接続ケーブル CW-376-5M
- 外部表示器用ケーブル CW-576-0.5M
- 送受波器中継ケーブル CW-590-15M
- オーディオプラグ MP-105LC-RoHS
- ヒューズ F-7161-10A/N30C-125V
- 取扱説明書 H-7ZPNA4626A
- 操作早見表 H-7ZPNA4636
- 装備要領書 H-7ZPNA4630A
- 昇降パイプ ESR-160_32679C-2
- 昇降装置ユニット NKF-1850
- 送受波器ユニット DHU-6302
オプション
- リモートコントローラー NCH-1851
- 格納タンク ESR-1506/30927C-2/30927C-3/ESR-1507
/FRP格納タンクセット(保持翼付き) - 保持翼 ESR-1510/ESR-1511
- 電源整流器 NBA-1850
- AC電源ケーブル VV-2D8-3M
- 接続ケーブル CW-372-5M/CW-373-5M
- 外部表示器用ケーブル CW-560-2M
- 接続箱 JB-35
- 昇降パイプ ESR-1504/32679C-2/32679C-3/40φ-4t-3000mm
- 17インチLCD表示器 17inch LCD Monitor
- 外部スピーカー NP-108
外形寸法図
制御部
NCM-1850 質量:5.1kg
操作部
NCH-1850 質量:1.1kg

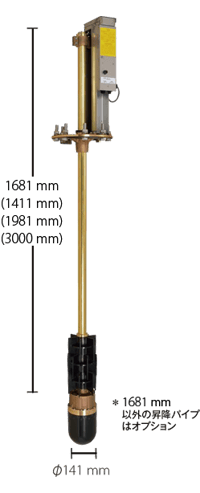

昇降装置部
NKF-1850 質量:44kg
突出警報器
JB-36 質量:0.3kg
リモートコントローラー
NCH-1851 質量:0.31kg
仕様
型名 | JFP-185BB | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
送信出力(実効値) | 1.5 kW | |||||||||||
送信周波数 | 130 ~ 210 kHz(0.1 kHzステップ) | |||||||||||
俯仰角 | −90 ~ +5°(1°ステップ) | |||||||||||
指向角 | 8 ~ 12° | |||||||||||
送受波器突出量 | 150 ~ 380 mm(推奨値150 mm) | |||||||||||
表示部タイプ | ブラックボックスタイプ (640×480ピクセル(VGA)表示ができるモニター*1をご用意ください) |
|||||||||||
レンジ | 10~1000 m 、10~700ヒロ(任意に8個設定可能) | |||||||||||
測深単位 | m、ヒロ、ft、fm | |||||||||||
旋回範囲 | ソナーモード | 5°ステップ:5°、25°、45°、85°、125°、165°、205°、360° 10°ステップ:10°、30°、50°、90°、130°、170°、210°、360° 15°ステップ:15°、45°、75°、105°、135°、165°、225°、360° 20°ステップ:20°、60°、100°、140°、180°、220°、260°、360° |
||||||||||
サイドスキャンモード | 3°ステップ:3°、27°、45°、63°、93°、117°、147°、177° 5°ステップ:5°、25°、45°、65°、95°、115°、145°、175° |
|||||||||||
360°旋回時間 (抜粋) |
レンジ(m) | 20 | 40 | 60 | 80 | 100 | 120 | 160 | 180 | 200 | 240 | 400 |
旋回時間(秒)5°ステップ | 6.3 | 8 | 10 | 11.8 | 14 | 15.8 | 19.5 | 21.6 | 23.5 | 27.5 | 43.3 | |
旋回時間(秒)10°ステップ | 3.7 | 4.7 | 5.6 | 6.5 | 7.6 | 8.6 | 10.6 | 11.5 | 12.5 | 14.4 | 22.4 | |
旋回時間(秒)15°ステップ | 3.3 | 3.7 | 4.3 | 4.9 | 5.7 | 6.4 | 7.9 | 8.2 | 8.9 | 10.3 | 15.7 | |
旋回時間(秒)20°ステップ | 3.3 | 3.4 | 3.8 | 4.2 | 4.8 | 5.2 | 6.4 | 6.6 | 7.3 | 8.1 | 12.2 | |
旋回中心 | 1°ステップ | |||||||||||
表示モード | ソナー、オフセンター、サイドスキャン、魚探 | |||||||||||
オフセンター | 前、後、左、右 | |||||||||||
ターゲットロック | 反転、左右、左右上下、マーカー左右、マーカー左右上下 | |||||||||||
表示色 | 8色、16色 | |||||||||||
その他機能 | TVG、色消し、ダイナミックレンジ、コンパス表示、パルス幅、送信出力制御、雑音抑圧、Aスコープ、CMキー、周波数帯域幅、画像補正、船首方位表示、自動格納、その他 | |||||||||||
言語 | 日本語、英語、韓国語、中国語(繁体字)、ベトナム語 | |||||||||||
入力データおよびセンテンス | NMEA0183:GGA、GLL、HDG、HDM、HDT、RMC、VTG、ZDA | |||||||||||
出力データおよびセンテンス | NMEA0183:DBT、DPT、GGA、GLL、MTW、RMC、TLL、VTG、ZDA | |||||||||||
NMEA 入出力ポート数 | 1 | |||||||||||
電圧範囲 | 制御部 | DC10.8~31.2 V | ||||||||||
昇降装置部 | DC10.8~31.2 V | |||||||||||
消費電力 | 制御部 | 70 W 以下(DC24 V ) | ||||||||||
昇降装置部 | 70 W 以下(DC24 V ) | |||||||||||
環境条件 | 使用温度範囲:−15 ~ +55 ℃ |
*1 お客様手配。
