マルチインフォメーションディスプレイ NWZ-4610
- HOME
- 製品/ソリューション
- マルチインフォメーションディスプレイ NWZ-4610
- MID(マルチインフォメーションディスプレイ)

特長
高機能なマルチインフォメーションディスプレイは、JRC独自の新たな共通デザインコンセプトに基づき設計されています。シンプルな外観はもとより、操作・装備に至るまで調和の取れた設計により共通化を実現しました。
デュアルカラーのLEDバックライト
JRCマルチインフォメーションディスプレイは視認性の高い4.5インチ液晶表示部を採用し、様々な表示モードに対応しています。また、表示部は完全消灯可能な輝度調節機能を持ち、操作キーにはバックライトが備わります。表示器のバックライトには白色かオレンジの2色から選択可能なLEDライトを採用し、ブリッジの照明に合あった操作環境に容易に調節ができます。

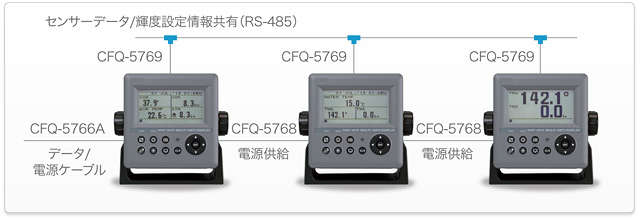

センサーデータ・輝度設定情報を共有
JRCマルチインフォメーションディスプレイは最大10台までNMEA0183のセンサーデータが共有可能です。また、同様に輝度設定情報も共有可能で、どれか1台の設定を変更することで、情報を共有する他のディスプレイでも自動的に同じ設定が適応されます。
電源供給可能
JRCマルチインフォメーションディスプレイの新しい特長の一つに連接によるDC電源の供給機能があります。1台のディスプレイに電源を投入すれば連接されたもう2台に電源供給することが可能です。
環境に優しい製品設計
JRC日本無線は、グローバル企業として、継続的に環境負荷の低減に努めています。マルチインフォメーションディスプレイNWZ-4610は当社の定める環境配慮評価基準を満たす、エコシンボルマークに合致する設計となっています。

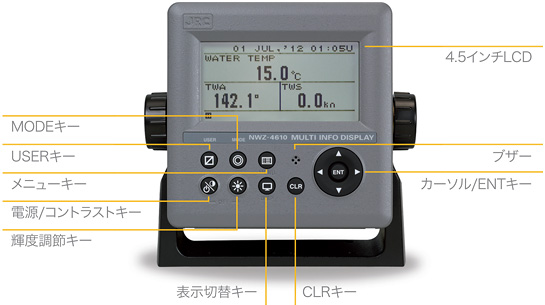

操作

共通操作体系を採用
新世代ディスプレイでは「簡単操作が可能なインターフェイス」という当社の設計理念に基づき、全く新しいソフトウェア設計による共通操作体系を実現しています。

ユーザー設定
3つの異なるユーザー表示モードが事前設定可能で、設定した各表示モードは「USERキー」で簡単に切り替え可能です。さらに各表示モードには「表示切替キー」で好みに合わせて自由に選択可能な、最大6種類の表示画面が登録でき、特定の情報が必要な際に有効にお使いいただけます。
長寿命LCD表示部採用
LCD表示部は50,000時間対応の長寿命品を採用しています。24時間の連続運用を継続した場合でも約6年間という長寿命です。勿論LEDバックライトのカラー選択による差はありません。

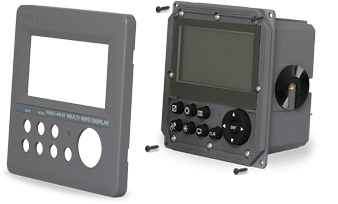

フラッシュマウントキット不要
新たな発想でのデザインへの取組みにより、フラッシュマウントの際にも専用の装備キットは必要としません。また、表のカバーにより固定ネジが隠れる構造になりました。
システム構成

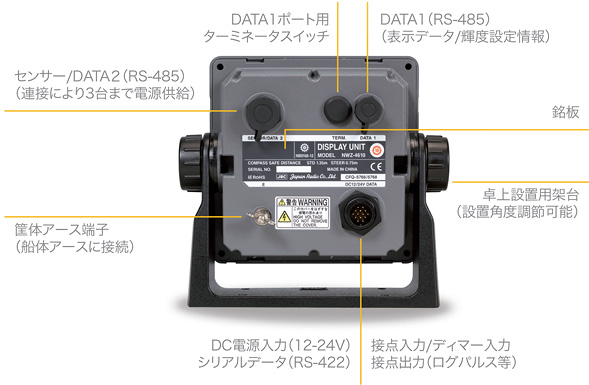

入出力インターフェース
インターフェイスは簡単そして効率的な設計となっています。ディスプレイには3系統の入出力切換が可能なシリアルポートを備えています。また、本機は様々な種類のデータを転送するだけでなく、MED認証機器としての(D)GPSやスペードログへと変更することが可能です。必要なソフトウェアはディスプレイに組込済みとなっていますので、必要なセンサーや周辺機器を接続することであなたの船舶に更なる冗長性をもたらすコストパフォーマンスの高いユニットに生まれ変わります。
注:マルチファンクションディスプレイを追加装備のセンサーと組合せ、MED認証機器として登録する際には旗国の関連機関/船級にご確認ください。
アラーム機能
NWZ-4610は8種類のアラーム機能を備えており、それぞれについて閾値を設定することできます。またアラーム通知(警告音/LCDバックライトの明滅の組合せ)は設定値に対して、超過・未満・範囲内・範囲外のいずれかの判定とすることができます。
- 船速
- 航程
- 水温
- 水深
- 風向・風速
- 気温
- 気圧
- 湿度
標準構成品目
- ディスプレイ(卓上架台付き)
- データ/電源ケーブル(2m)
- 銘板シール+取扱説明書
オプション
AC電源装置 | NBD-577C |
---|---|
T字コネクタ | 5JCDX00071 |
外部接続箱 | CQD-10A |
ディマーユニット | NCM-227 |
ケーブル
データ/電源ケーブル(2m) | CFQ-5766A |
---|---|
データ/電源ケーブル(10m) | CFQ-5766D |
データ/電源ケーブル(20m) (14芯データ/電源ケーブル1Aヒューズフォルダー付き) |
CFQ-5766F |
データケーブル(3m) (外部センサー接続用4芯データ専用ケーブル) |
CFQ-5767 |
データケーブル(3m) (連接用6芯-14芯ケーブル電源供給対応) |
CFQ-5768 |
データケーブル(3m) (RS-485用4芯データケーブル) |
CFQ-5769 |

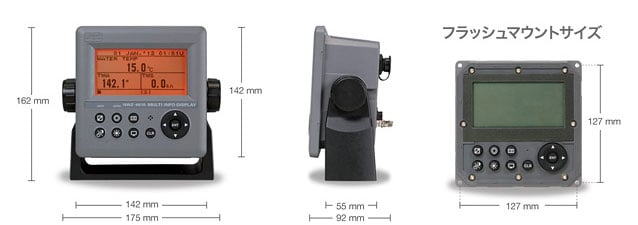

仕様・外形寸法図
名称 | マルチインフォメーションディスプレイ |
---|---|
型名 | NWZ-4610 |
RoHS対応 | ✓ |
バックライト | LED照明(白色又はオレンジ色より選択) |
輝度設定 | 4段階(明、中、暗、オフ) |
輝度変更 | 輝度調節キーもしくは外部ディマーユニットによる |
コントラスト設定 | 13段階 |
操作キー | 12キー(バックライト付き) |
電源電圧 | DC10.8 ~ 31.2V(外部電源にてAC100 ~ 120V/ 200 ~ 240V対応) |
消費電力 | 2.5W 以下 |
アラーム通知 | 警告音、LCDバックライト色変更の組合せ |
表示モード | 6種類(全画面、2分割、3分割、4分割、グラフィック、特殊) |
グラフィック表示 | 船速、舵角、風向、水深、水温 |
対応表示単位 | 速度/ 風速: kn、km/h、mi/h、m/s 温度:°C、° F 距離:NM、km mi、m 深度:m、ft、fm |
インターフェイス | 電源/ データ: DC12-24V、シリアル入出力(RS-422)x3、接点信号入出力x1 DATA1: シリアル入出力(RS-422)x1 表示データ及び輝度調節情報 センサー/DATA 2: シリアル入出力(RS-422)x1 センサー又は連接 |
NMEA0183 | Ver1.5、2.1、2.3、4.0 対応 |
通信速度(bps) | RS-422: 4800、9600、19200、38400 RS-485: 38400、57600、76800、115200 |
データ/ 輝度設定共有 | RS-485 により10台まで表示データ/ 輝度設定情報が共有可能 |
電源供給 | 連接より3台まで電源供給可能 |
対応言語*1 | 日本語、英語、ドイツ、フランス、イタリア、ノルウェー、スペイン、ベトナム、インドネシア |
ソフトウェア更新 | 外部PCによる |
自己診断機能 | ROM、RAM、シリアルポート、LCD、ブザー |
シミュレーション | 内蔵 |
装備 | 埋め込み、卓上対応 |
リモートメンテナンス | 対応 |
環境条件 | 温度条件: -15 ~ 55°C(動作)、-25 ~ 70°C(保管) IP 保護等級: IP55 相対湿度: 0 ~ 93%(露結しないこと) |
注)*1 日本語、英語以外は順次追加予定
対応入出力センテンス
NMEA | 内容 | 出力装置 |
---|---|---|
ACK | 承認アラーム | 各種装置 |
CUR | 潮流データ | ドップラー潮流計 |
DBK | キールからの水深 | 音響測深機 |
DBS | 海面からの水深 | 音響測深機 |
DBT | トランスデューサからの水深 | 音響測深機、ドップラー潮流計 |
DPT | 水深 | 音響測深機 |
GGA | GPS 測位情報 | GPS、GPS コンパス |
GLL | 地理的位置情報(緯度・経度) | GPS、GPS コンパス |
GNS | GNSS 測位情報 | GPS、GPS コンパス |
HDG | 船首方位(自差と偏差) | コンパス、ジャイロ |
HDM | 船首方位(磁気) | コンパス、ジャイロ |
HDT | 船首方位(真方位) | コンパス、GPS コンパス、ジャイロ |
MDA | 複合気象情報 | 気象センサー |
MHU | 湿度 | 気象センサー |
MMB | 気圧 | 気象センサー |
MTA | 気温 | 気象センサー |
MTW | 水温 | 水温計、音響測深機 |
MWV | 風速と角度 | 風向風速計 |
RMC | 最小限測位情報 | GPS、GPS コンパス |
ROT | 回頭角速度 | 回頭角速度計、GPS コンパス |
RPM | エンジン/ シャフト回転数 | エンジン |
RSA | 操舵センサーの指示角 | オートパイロット |
THS | 船首方位(真方位) | コンパス、GPS コンパス、ジャイロ |
VBW | 対地速力と対水速力 | スピードログ、ドップラー潮流計 |
VDR | 潮流方位と速度 | ドップラー潮流計 |
VHW | 対水速力と船首方位 | ソナー |
VLW | 対水航海距離 | ソナー |
VTG | 対地進路と対地速力 | GPS、GPS コンパス |
VWR | 相対風速と相対風向 | 風向風速計 |
VWT | 真風速と真風向 | 風向風速計 |
XDR | トランスデューサ測定値 | 各種装置 |
ZDA | 時刻と日付 | GPS、GPS コンパス |
