RCレーダー NJJ-200

  • センシングシステム

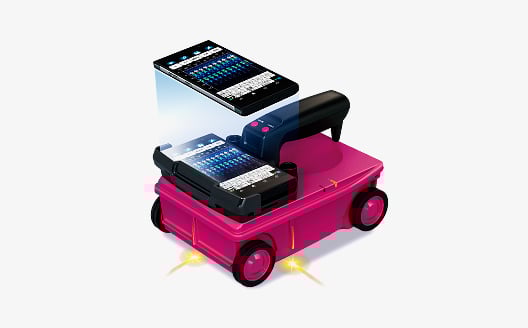

スマートフォン対応RCレーダ
ハンディサーチ NJJ-200

スマートフォンをディスプレイに採用したことで、従来では不可能だったさまざまな鉄筋探査を実現。

njj200

概要

NJJ-200_概要

ハンディサーチNJJ-200の特長　スマートフォン対応*1

本製品はコンクリート探査装置（RCレーダ）として、世界で初めて*2スマートフォンをディスプレイとして採用しました。
本体とディスプレイ部を分離することで*3、従来では不可能だったさまざまな鉄筋探査や、スマートフォンの通信機能を生かした、探査データの情報共有を実現します。



NJJ-200_特徴

注）
*1 Android™ 4.0 以上に対応、スマートフォン用アプリは製品に付属します。Android™はGoogle Inc. の商標または登録商標です。
*2 2013年8月 当社調べ
*3 本体とディスプレイ部（スマートフォン）の通信は無線LANで行います。



携帯電話回線を使用してデータ通信をご利用の際には、携帯電話事業者との契約が必要です。データ通信で発生する各種費用やクラウドサービス利用等で発生する各種費用は、お客様負担となります。

3つの探査モード

1 ノーマルモード　鉄筋探査がより簡単に！

暗い環境での正確な探査をサポートする"ナビライト"を搭載。LEDによる、探査開始ガイドや"鉄筋検出アシスト機能"により、鉄筋探査が簡単になりました。



NJJ-200_1ノーマルモード



2 ハンドルレスモード　狭い場所でも探査可能

ハンドルを取ることにより、これまで探査が不可能だった高さ制限がある場所でも、探査が可能になりました。



NJJ-200_2ハンドルレスモード

3 エクステンションモード　探査時の作業効率アップ

延長操作棒を取り付けることで、脚立を使うことなく高い位置の探査が可能になりました。また、腰をかがめずに床面の探査もできます。



NJJ-200_3エクステンションモード

使用分野

  • コンクリートアンカー工事
  • コア抜工事
  • 電機設備工事
  • 空調設備工事
  • ガス工事
  • 水道工事
  • コンクリート構造物改修工事
  • コンクリート建造物調査診断
  • コンクリート橋梁完成検査工事　など

RC レーダとは?

非破壊検査手法の一つである電磁波レーダを用いた、非破壊探査装置です。
コンクリート構造物の非破壊探査に最適化されており、コンクリート構造物内の埋設物（鉄筋、鉄骨、配管）およびコンクリートの部材厚や空洞などを簡単に短時間で探査することができます。
RC＝reinforced concrete（鉄筋コンクリート）

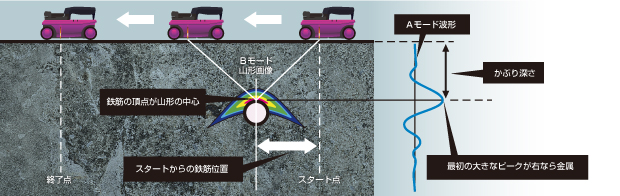

電磁波レーダによる鉄筋探査の仕組み

アンテナから電磁波をコンクリート表面に向けて送信すると、内部に進行した電磁波はコンクリートと電気的性質が異なる鉄筋・空洞などから反射され、再びアンテナで受信されます。電磁波の反射によって反射物体までの深さ（距離）と水平位置を測定し、深さや位置を画像表示します。



NJJ-200_仕組み



機能

新機能

スマートフォン対応

ディスプレイは便利で鮮明な画像のスマートフォンで。データの転送もラクラク。



function_fig01-1



※Android™ 4.0 以上に対応、スマートフォン用アプリは製品に付属します
※Android™はGoogle Inc. の商標または登録商標です

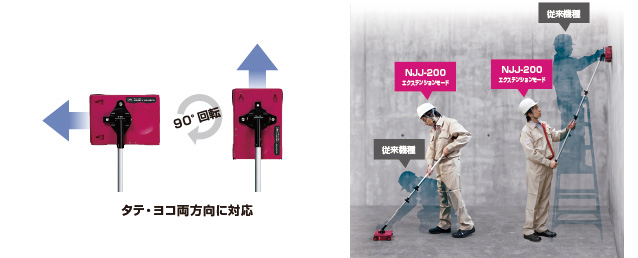

エクステンションモード

延長操作棒を装着することで、天井や床面をスイスイ走査。これまで負担がかかっていた、脚立の上や腰をかがめての探査から解放されます。



function_fig02-1

ハンドルレスモード

ハンドルの脱着で車高をさらに低く。従来機種で探査できなかった箇所も探査可能になります。



function_fig03-1

鉄筋検出アシスト機能

鉄筋位置をブザーとLED でお知らせ。初めての方でも鉄筋探査が容易になります。



function_fig04-1

深度600mm までの目盛り表示（比誘電率「8.0」設定時）

従来機種では画面に入りきれなかった波形も表示可能です。



function_fig05

マーカ最大297個まで対応

  • 1データ最大297個
  • 3グループに分けて管理可能（1グループのマーカ数は最大99個）



たとえば、1層目の鉄筋と2層目の鉄筋を分けて管理することができます。

連続使用時間7時間以上

スマートフォン採用と装置の省電力化により、前機種よりも80％以上の省電力化を実現しました。

非破壊探査レーダで最軽量*の約1kgを実現

探査時における作業者への負担を軽減するため、前機種から約17％軽量化しました。
※2013年8月当社調べ

ナビライト搭載

探査開始位置にLEDを装備。暗がりでも正確に探査が可能です。



function_fig06

バックスクロール機能

探査途中に気になった箇所に戻り、内部の様子を再確認できるため、精度の高い探査が可能になります。



function_fig07

四輪連動式車輪

探査面に起伏があっても、四輪の内1つでもタイヤが接地していれば探査が可能です。

表示画面

探査画像表示例

コンクリートの断面を画像として表示するので探査対象に対して直角に交わる方向に走査をします。鉄筋断面が山形の画像に変わって表示されます。

標準 BAモード表示例

display_fig01RC構造物床（カラー表示）

標準 Bモード表示例

display_fig02

RC構造物床（カラー表示）



深 BAモード表示例

display_fig03RC構造物床（カラー表示）

RC＝reinforced concrete（鉄筋コンクリート）

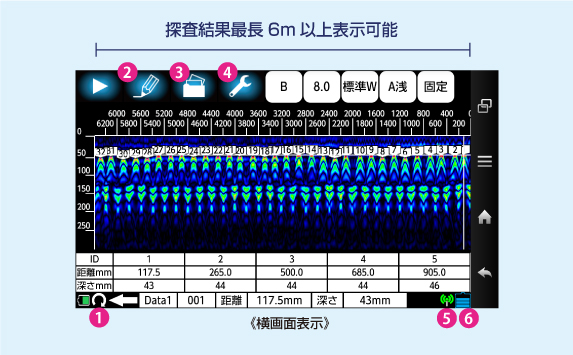

横画面表示可能

横画面表示に切り替えることで、6m以上の探査結果を1画面表示できるので、従来より探査結果が見やすくなりました。



display_fig04



display_legend01



アイコンをタップすると瞬時に画面が90度回転します。



display_legend02



マーカアイコンをタップするだけで、カーソル位置にマーカを追加します。1データにつき、最大297個のマーカをつけることが可能です。



display_legend03



保存アイコンをタップするだけで簡単保存。
1データにつき、最新探査結果を最長15m保存します。



display_legend04



画面表示カラーや距離や深さの単位などを設定します。

display_legend05



NJJ-200本体（センサー部）とスマートフォンとの通信状態を表示します。緑色は探査可能、赤色の場合は準備中、探査不可です。



display_legend06



NJJ-200本体の電池容量を表します。

オプション

オプションソフトNJJ-200対応予定

※以下の製品は、お客様によるPCのご用意と、オプションソフトの購入が必要です。

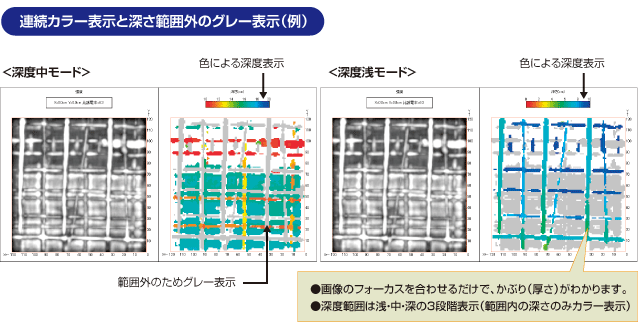

複雑配管の把握に朗報！

Radar 3D_Light
製造販売元：（株）計測技術サービス



  • 色によるわかりやすい深度表示
  • 複雑配管の状態把握が容易
  • 任意位置のBモード画像も表示可能



op_radar3d_01

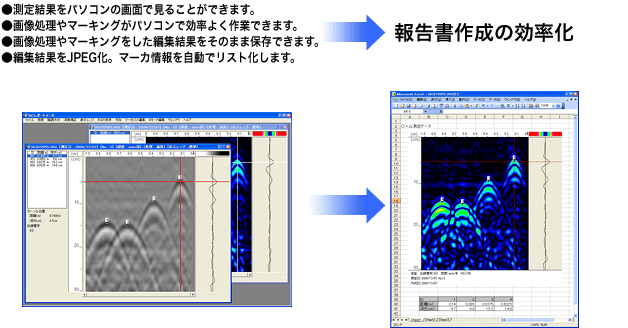

報告書作成時間を大幅削減！データ添付がきれいで簡単！

RCレポートメーカ 報告書作成支援ソフト HS2PC
製造販売元：（株）計測技術サービス



op_rcreportmaker



お問合せ先：
（株）計測技術サービス
☎ 東京（03）6379-0334 / 大阪（06）6110-5331
URL　https://www.kgs-inc.co.jp/

仕様

推奨端末（スマートフォン）

当社基準において動作確認したスマートフォンは次のとおりです。（2013年9月2日現在）
富士通製スマートフォンARROWS： NX F-06E

仕様

おもな性能

項目 性能
方式 電磁波レーダ方式
探査対象物 鉄筋・電気配線管・空洞等
探査対象物 鉄筋・電気配線管・空洞等
かぶり厚さ 5～450mm（コンクリートの比誘電率6.2、鉄筋径6mm以上で上場筋の場合）
かぶり厚分解能 浅モード：約1mm、深モード：約2mm
水平方向分解能 深度75mm未満にある探査対象物：75mm以上
深度75mm以上にある探査対象物：深度以上の間隔
※標準コンクリートでの実測値（深度75mm 時に鉄筋間隔15mm 、深度175mm 時に鉄筋間隔40mm の鉄筋を判別可能）
水平方向距離分解能 2.5mm
表示モード Bモード（垂直断面図）、BAモード（垂直断面図、反射波形表示）
画像処理 探査時：リアルタイム自動表面波処理、リアルタイムマニュアル減算処理
非探査時：固定表面波処理、ユーザー表面波処理、減算処理、マニュアル表面波処理、平均波処理、ピーク処理、原画再生処理
ディスプレイ スマートフォンによる
比誘電率設定 2.0～20.0 0.1ステップ
最大走査速度 約40cm/s 速度超過ブザーあり
制御機能 画面マーカ（最大297点）、バッテリー容量表示、画面縦横表示、鉄筋自動検出機能、鉄筋検出アシスト機能
出力機能 専用プリンタ出力機能（Bluetooth通信）
データ保存機能 スマートフォン内蔵メモリーカードにデータを出力、メモリー容量2GByte使用時に約200本のデータを保存可能（15mの探査データをバイナリ形式保存時）
使用温度範囲 0～50°C（スマートフォンを除く）
電源 専用バッテリーパック
連続使用時間 7時間以上（バッテリー満充電時、スマートフォンを除く）
防塵・防滴構造 IP54 カテゴリー2 *1 *2 *3
対応OS Android™ 4.0以上*4
サイズ 149±2.5（W）×203±2.5（D）×134.5±2.5（H）mm（ハンドル、車輪を含む）
質量 約1kg（バッテリーパックを含む。スマートフォンを除く）

注）
*1 IP5X とは、直径75μm 以下の塵埃（じんあい）が入った装置内に本探査機を入れて8時間塵埃をかくはんさせ、取り出したときに探査機の機能を有し、かつ安全に維持することを意味します。
*2 IPX4 とは、孔径0.5mm の穴が121個ある注水ノズルを使用し、約50cmの距離から10リットル／分の水を最低5分間注水する条件で、あらゆる方向からの水の飛まつによっても、探査機としての機能を有することを意味します。
*3 カテゴリー2とは、外気に対して、装置内部が負圧にならない状態で粉塵の侵入を防止する。
*4 Android™ はGoogle Inc. の商標または登録商標です。

標準構成品

品名 型名 備考
ハンディサーチ NJJ-200 センサー部、ハンドル部
付属品 バッテリーパック HST3000 センサー部用
充電器 PPT20003
充電器用ACケーブル 28AD2-J 国内用
ハンドストラップ MPXP35073 落下防止用
収容箱 H-7ZZBD0013
スマートフォンアプリ H-7YRBD0007 CD-R
スマートフォンアプリ更新用ケーブル - USBケーブル
取扱説明書 DC00-NJJ-200
簡易取扱シート DC10-NJJ-200

オプション

品名 型名 備考
表示部 - スマートフォン
バッテリーパック HST30002 センサー部用
充電器 PPT20003 センサー部バッテリーパック用
充電器用ACケーブル 28AD-J 国内用
プリンタセット PD-24BT 取扱説明書、バッテリーパック、ACアダプタ、ACケーブル及びロール紙（1個）付き
プリンタ用記録紙 RP11250T 1箱10個入り
プリンタ用バッテリーパック PD69910-3M
プリンタ用ACアダプタ PD79936-00F
プリンタ用ACケーブル PD79914-0S
プリンタ用充電器 PD69922
延長操作棒 MPBC48442

推奨PC編集ソフトウェア

品名 備考
Radar 3D_Light PC用平面画像合成ソフトウェア
RCレポートメーカ PC用画像解析ソフトウェア



推奨PC編集ソフトウェア問合せ先：
（株）計測技術サービス
☎ 東京（03）6379-0334 / 大阪（06）6110-5331
URL　https://www.kgs-inc.co.jp/
