MF/HF無線装置 JSS-2150/2250/2500
- HOME
- 製品/ソリューション
- MF/HF無線装置 JSS-2150/2250/2500
- MF/HF無線機

特長
JSS-2150/2250/2500はGMDSSのクラスA DSCに対応したMF/HF無線装置です。
音声通信に限らず全ての通信モードで最大定格出力による連続運用を可能とした信頼性の高い設計と国際VHF無線電話装置と共通のジョグダイアルによる操作を採用しています。

6チャンネルDSC聴守受信機内蔵
JSS-2150/2250/2500はGMDSSで規定する6チャンネルのクラスA DSC及びDSC聴守受信機*を内蔵したMF/HF無線装置です。他船や海岸局との通信を素早く効率的にサポートし、遭難時にはボタンを押すだけで遭難警報を送信することが可能です。また、周波数の連続聴守により遭難警報を常時監視します。
*DSCに関する新ITU-R勧告ITU M.493-13に合致
操作環境
JSS-2150/2250/2500は視認性に優れた3.8インチ高輝度液晶ディスプレイを採用し、お好みに合わせて明るさを10段階、コントラストを11段階で設定が可能です。またユーザーキーは使用頻度の高いメニューを指定することで直接アクセスが可能になります。これらの機能だけでなく、様々なメニューによりユーザーに合わせた操作環境を提供します。

避難警報ボタン
JSS-2150/2250/2500は誤操作防止のためカバー付き遭難警報ボタンを採用しています。遭難時にはこのボタンを押すことにより素早くDSCメッセージが送信でき、捜索救助の連絡を直ちに受け取ることができます。

デジタルアンプ
JSS-2150/2250/2500 MF/HF無線装置はクリアな音質を目指し、受信回路に高度なデジタルアンプを採用しています。これによってハンドセット/内蔵スピーカーでの明瞭な通話を提供します。
リモートコントローラ接続
JSS-2150/2250/2500はオプションとして2台目のコントローラを装備可能です。通常とは別にコントローラを設置したい場合等に対応します。2台目のコントローラからも1台目と同様の操作が可能で、登録済みユーザーチャンネルデータの転送も可能です。

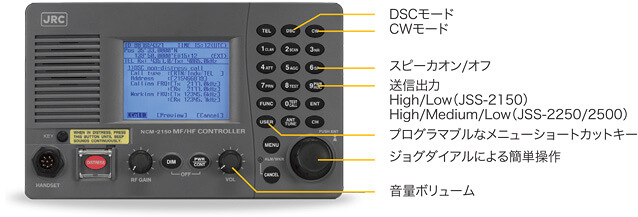

表示・操作
一体化設計
JSS-2150/2250/2500は当社の国際VHF無線装置を同様のJRC独自のユーザーインターフェースを採用し、快適で確実な操作が可能です。一体化されたキーパッドはバックライトの採用によりブリッジ内の低照明下でも操作しやすくなっています。


テレックス通信対応(オプション)
JSS-2150/2250/2500 MF/HF無線装置はNBDPキット(オプション)を追加することで、海岸局や他の船舶とのテレックス通信に対応することが可能です。
NBDPキットに含まれるデータターミナルは10.4インチのカラー液晶ディスプレイを採用し、多様なカラー表示に対応しています。また高い輝度・広い視野角により、斜め方向からも表示内容が確認できます。
USB
テレックス通信用データターミナルはその前面にUSBポートを備えており、USBメモリーを利用してメッセージの読み込みや保存が可能です。
NBDPオプション(3モデル共通)
品名 | 型名 | 数量 | 備考 |
---|---|---|---|
データターミナル | NDZ-227 | 1 | U字架台はオプション(MPBP31721) |
キーボード | NDF-369 | 1 | |
プリンタ | NKG-800 | 1 | |
信号ケーブル | 7ZCJD0388 | 1 | データターミナル信号 データターミナル⇔コントローラ(1.5m) |
電源ケーブル | 7ZCJD0419 | 1 | データターミナル電源 データターミナル⇔コントローラ(2.3m) |
信号ケーブル | 7ZCSC0205A | 1 | プリンタ信号 プリンタ⇔データターミナル(1.5m) |
電源ケーブル | 6JNKD00100B | 1 | プリンタ電源 プリンタ⇔トランシーバ(4.0m) |
システム構成

自由度の高い装備性
JSS-2150 MF/HF無線装置はコントローラ・ハンドセット・トランシーバ及びアンテナチューナの標準構成による使用にの他、必要なオプションを追加することで、SOLAS規定非対象船舶からGMDSS A4海域運行船舶まで幅広い船舶に対応可能です。150Wモデルは高出力モデルに比べてトランシーバ及びアンテナチューナが小型のため、限られたスペースの船舶でも自由度の高い装備が可能です。

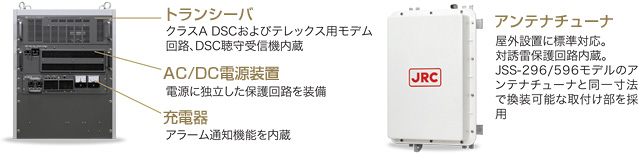

高出力モデル
高出力が必要とされる場合は、新設計のJSS-2250/2500(250W/500W)が選択可能です。これらのモデルを構成するトランシーバ・AC/DC電源装置はオプションの充電器と合わせて19インチラック:NCU-515A(オプション)に収まるよう設計されています。

250W(NEW)/500W(NEW)

GMDSSコンソール
JSS-2150/2250/2500 MF/HF無線装置にはJUE-87 Inmarsat-Cと合わせて一体装備が可能なGMDSSコンソール:NCU-531A (オプション)を用意しています。また、GMDSSコンソールにはJHS-770S/780D 国際VHF無線電話装置のハンドセットとコントローラも装備することができます。
標準構成品目
品名 | 型名 | 数量 | 備考 |
---|---|---|---|
トランシーバ | NTD-2150/2250/2500 | 1 | |
コントローラ | NCM-2150 | 1 | 共通、U 字架台はオプション(MPBX443544) |
コントローラケーブル | 7ZCJD0343 | 1 | 共通、5m |
ハンドセット | NQW-261 | 1 | 共通 |
アンテナチューナー | NFC-2150/2250/2500 | 1 | |
AC/DC電源装置* | NBD-2250/2500 | 1 | *JSS-2150 用電源装置(NBD-2150)はオプション |
取扱説明書(和文) | 1 | JSS-2250/2500 の取扱説明書は共通 |
自己診断
JSS-2150/2250/2500は各構成ユニットの自己診断機能により、容易な保守点検で高い信頼性を保持します。また診断結果は画面上に表示されるだけでなく、履歴として最大10件保存され、オプションのプリンタを使用して印刷することが可能です。
リモートメンテナンスシステム(RMS)対応
JSS-2150/2250/2500はJRC独自のリモートメンテナンスシステム(RMS)に対応可能です。当社製VDR装置及びインマルサット衛星通信装置を利用して、航海中でも機器の機能や動作状況を確認することが可能です。RMSをご利用いただくことでより一層の保守費用削減に効果を発揮します。

JRCグローバルサービスネットワーク(Star Network)
JRCは1915年の創業以来、製品の販売と同時にフィールドでのアフターサービスを一貫して積極的に行っております。今日、JRCは支店・営業所および全世界270以上の認定代理店を結ぶ世界規模のネットワークで1年365日、24時間体制のサービスを提供しております。

仕様・外形寸法図

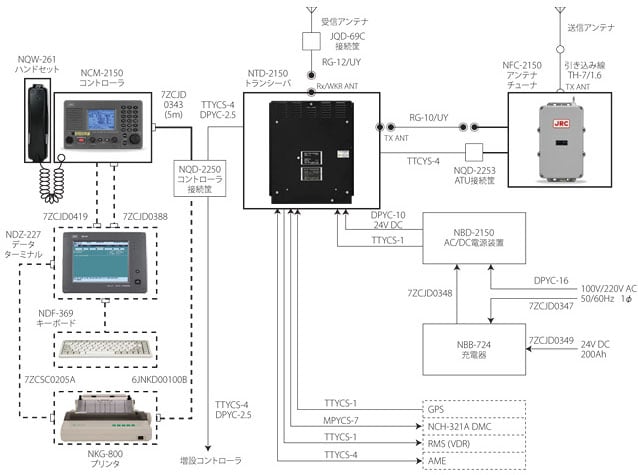

JSS-2150(150Wモデル)系統図

JSS-2250/2500(250/500Wモデル)系統図

コントローラ/ハンドセット

トランシーバ

NTD-2250/2500 質量:14.6/16.9kg

NTD-2150 質量:13kg
アンテナチューナ

NFC-2250/2500 質量:10.0/10.2kg

NFC-2150 質量:3.3kg
AC/DC電源装置

NBD-2250/2500 質量:14.6/18.4kg
仕様
品名 | MF/HF 無線装置 | |||
---|---|---|---|---|
型名 | JSS-2150 | JSS-2250 | JSS-2500 | |
IMO性能基準 | 適合 | |||
最大出力 | 150W | 250W | 500W | |
適合規格 | IMO A.806(19)、A.694(17)、MSC68(68)、MSC/Circ.862、IEC 60945 Ed.4 2002-08 | |||
送信周波数 | 1605.0~27500.0kHz(100Hz間隔) | |||
受信周波数 | 90.0~29999.9kHz(100Hz間隔) | |||
周波数偏差 | ±10Hz以内 | |||
DSC聴守周波数 | 2187.5kHz、4207.5kHz、6312.0kHz、8414.5kHz、12577.0kHz、16804.5kHz | |||
電波型式 | J3E、F1B、A1A、H2B、J2D、H3E(受信のみ) | |||
ユーザーチャネル最大 | 400(20ch×20グループ) | |||
ITU設定チャネル | 1722ch | |||
周波数切換時間 | 15秒以内 | |||
通信方式 | プッシュ・トゥ・トーク(単信、半複信) | |||
受信アッテネータ | 4段階:6dB、12dB、18dB、OFF | |||
コントローラ表示部 | 3.8インチLEDバックライト付き、320×240ドット | |||
標準変調入力 | -54dBm | |||
オーディオ出力 | 内蔵スピーカー:2W以上(8Ω),ハンドセット:1mW以上(150Ω) | |||
インターフェース | IEC61162-1(GPS/AME/RMS) | |||
コンパス安全距離 | 2.0m | |||
受信方式 | ダブルスーパーヘテロダイン | |||
受信感度(SINAD 20dB) | J3E:2.5μV以下、F1B:0.7μV以下、A1A:1.4μV以下 | |||
RMSインターフェース | 標準搭載 | |||
定格出力 | 1.6-4MHz | DC:100Wpep | DC:100Wpep AC:200Wpep |
DC:100Wpep AC:400Wpep |
4-27.5MHz | DC:150Wpep | DC:150Wpep AC:250Wpep |
DC:150Wpep AC:500Wpep |
|
電源DC | 21.6~31.2V | |||
AC | オプション(90~132V、180~264V) | 90~132V、180~264V | ||
消費電流 | DC:TX 30A以下、RX 5A以下 | DC:TX 40A以下、RX 6A以下 AC:TX 2.0kVA以下、RX 0.5kVA以下 |
DC:TX 40A以下、RX 6A以下 AC:TX 3.0kVA以下、RX 0.5kVA以下 |
|
省電力 | スリープモード時リレー回路断 | |||
環境条件 | 動作温度:-15~55℃(コントローラ)、-25~55℃(アンテナチューナ) 保存温度:-15~55℃(コントローラ)、-25~70℃(アンテナチューナ) IP保護等級:IP22(コントローラ)、IP66(ハンドセット)対湿性:0~93%(露結なし) |
|||
オプション機器 | ||||
AC/DC電源装置 | NBD-2150(JSS-2150専用) | |||
充電器 | NBB-724/NBB-714 | |||
接続筐 | JQD-69C(RX/WKRアンテナ用) | |||
ATU接続筐 | NQD-2253 | |||
MF/HFコントローラ | NCM-2150(最大1台増設可能) | |||
コントローラ用フラッシュマウント金具 | MPBC42957 | |||
コントローラ用U字架台 | MPBX44354 | |||
コントローラ接続筐 | NQD-2250(コントローラの延長・増設用) | |||
防水ハンドセット(IP66) | NQW-261(クレードル付き) | |||
プリンタ(壁掛け、フラッシュマウント型) | NKG-91(NBDP使用不可) | |||
プリンタ(卓上型) | NKG-800/DPU-414 | |||
データターミナル用U字架台 | MPBP31721 | |||
無線ラック | NCU-515A | |||
GMDSSコンソール | NCU-531A |
