対応アンテナ一覧表（JRL-800シリーズ）｜JRC 日本無線株式会社

オプション

形式	型名アンテナタイプ	周波数帯 [GHz]	利得	適合機種						偏波面	指向性		寸法 [mm]	取付ポール径	質量	写真	備考
形式	型名アンテナタイプ	周波数帯 [GHz]	利得	820AP	849AP	820AP2	849AP2	820E	849E	偏波面	水平面	垂直面	寸法 [mm]	取付ポール径	質量	写真	備考

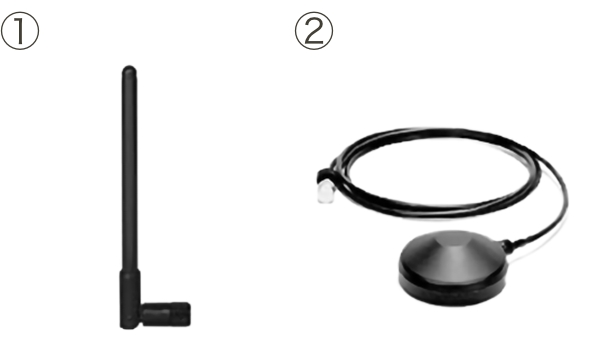

ホイップ	NZA-606	2.4/4.9/5	1 dBi	○	○	○	○	○	○	垂直	無指向	40 °	φ10x128.4	-	10g	①
車載パッチ	NZA-612	2.4	-2 dBi	○	×	○	○	○	×	垂直	無指向	55 °	φ110x47	-	1000g	②

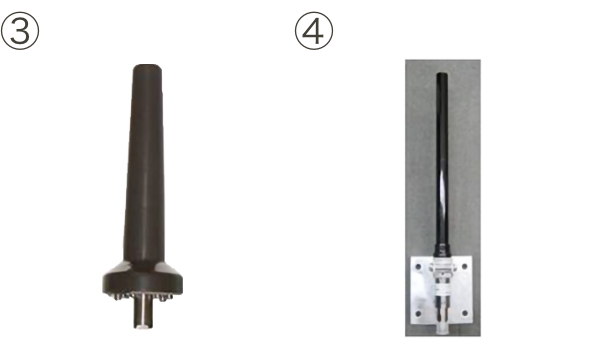

コリニア	NZA-655	2.4	5 dBi	○	×	○	○	○	×	垂直	無指向	30 °	φ62.5x172	φ20～55 mm	400g	③
	NZA-657	4.9	6 dBi	×	○	×	○	×	○	垂直	無指向	22 °	φ25x375	φ30～60.5mm	800g^*2	④

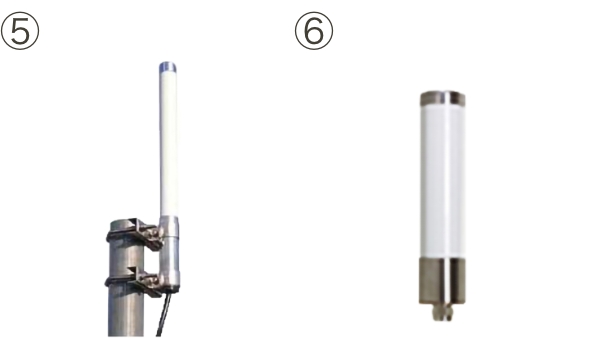

	NZA-656-W56	5.6	5 dBi	○	×	○	○	○	×	垂直	無指向	40 °	φ27.5x346	φ32～60 mm	270g^*2	⑤
	NZA-820	2.4	2 dBi	×	×	○	○	○	×	水平	無指向	65 °	φ46.4x220	-	200g	⑥	1 台の装置に水平/垂直偏波のアンテナをそれぞれ接続することで通信品質が向上する。

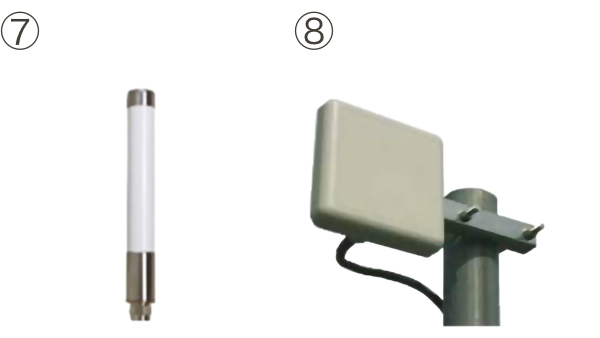

	NZA-821	2.4	2 dBi	×	×	○	○	○	×	垂直	無指向	75 °	φ27.2x200	-	120g	⑦
	NZA-850	4.9	5 dBi	×	×	×	○	×	○	水平	無指向	35 °	φ27.2x200	-	130g
	NZA-851	4.9	5 dBi	×	×	×	○	×	○	垂直	無指向	35 °	φ27.2x200	-	120g
	NZA-856	5.6	5 dBi	×	×	○	○	○	×	水平	無指向	35 °	φ27.2x200	-	130g
	NZA-857	5.6	5 dBi	×	×	○	○	○	×	垂直	無指向	35 °	φ27.2x200	-	120g
パッチ	NZA-642^*1	2.4	9 dBi	○	○	○	○	○	○	垂直	62 °	62 °	110x110x20	φ32～60 mm	310g	⑧	2.4G、4.9GHz共用アンテナ
	NZA-642^*1	4.9	9 dBi	○	○	○	○	○	○	垂直	70 °	40 °	110x110x20	φ32～60 mm	310g		2.4G、4.9GHz共用アンテナ
	NZA-644	5.6	9 dBi	○	×	○	○	○	×	垂直	70 °	50 °	110x110x20	φ32～60 mm	310g

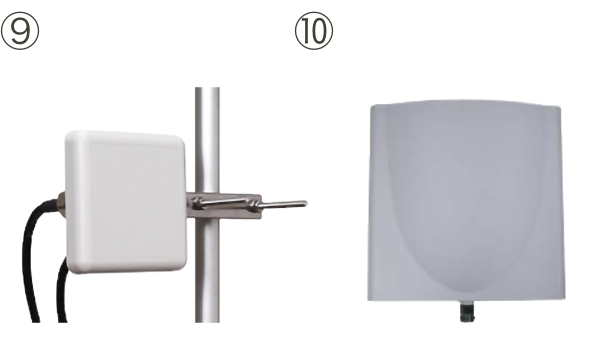

デュアルパッチ	NZA-840	2.4	9 dBi	×	×	○	○	○	×	水平/ 垂直	V : 60 ° H : 60 °	V : 60 ° H : 60 °	110x110x20	φ32～60 mm	400g	⑨	1個のアンテナ筐体に水平/垂直偏波の2つのアンテナを内蔵している。
	NZA-849	4.9	9 dBi	×	○	×	○	×	○	水平/ 垂直	V : 88 ° H : 60 °	V : 60 ° H : 88 °	110x110x20	φ32～60 mm	400g
	NZA-844	5.6	9 dBi	×	×	○	○	○	×	水平/ 垂直	V : 88 ° H : 60 °	V : 60 ° H : 88 °	110x110x20	φ32～60 mm	400g
高利得パッチ	NZA-646	5.6	18 dBi	○	×	○	○	○	×	垂直	18 °	18 °	215x200x50	φ40～50 mm	830g	⑩	アンテナケーブル7ZCWN0091(6 m)または 7ZCWN0006(15 m)を使用すること
