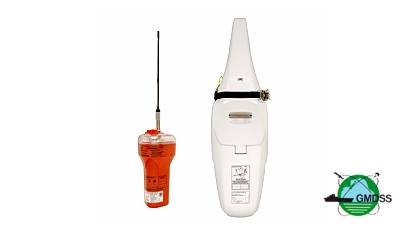

遭難救助用ブイ JQE-103
JQE-103は、GMDSSの重要なシステムの一つであるCOSPAS／SARSAT捜索救難システムに用いられる遭難救助用ブイです。遭難時には406MHz帯の遭難信号と121.5MHzホーミング信号を自動発射するとともにストロボライトを自動点滅します。
製品概要
概要
406MHz衛星EPIRBは、GMDSSの重要なシステムの一つであるCOSPAS/SARSAT捜索救難システムに用いられる遭難救助用ブイです。遭難の際このブイは、406MHz帯の電波を自動発射し、COSPAS/SARSAT衛星は、その電波を受信し1.5GHzで、地上局(LUT)に向けて送り返します。LUTにて解読されたEPIRBの位置を含む情報は、救難調整センター(RCC、日本の場合は海上保安庁)に送られ、航空機、船舶などによる捜索救難活動が展開されます。
衛星のカバー範囲は、極地方を含む地球全体であり、衛星EPIRBを利用することにより、全世界的な捜索救難システムが実現できます。
- 406MHz、121.5MHzの二周波対応
- 小型、軽量化による容易な装備
- シンプルな構造と簡単なメンテナンス
- 耐錆、耐劣化構造
- 風、振動等に強いフレキシブルアンテナを採用
- MED・HK型式承認品
仕様／製品構成
一般仕様
| 空中線 | パターン | 直線偏波 |
|---|---|---|
| VSWR | 1.5以下 | |
| インピーダンス | 50Ω | |
| 電池 | タイプ | パック式 二酸化マンガンリチウム電池 |
| 公称電圧 | 8.4V（有効期限5年） | |
| 水圧センサー | Hammar製（有効期限2年） | |
| 始動方式 | 自動 または 手動 | |
| 停止方法 | セレクトスイッチ（ロータリースイッチ）を「READY」位置にして、水についている場合は水から取り出す | |
| 連続動作時間 | 48時間以上 | |
| 使用温度範囲 | -20°C～+55°C | |
| 保存温度範囲 | -30°C～+70°C | |
| 本体寸法 | 高さ529mm×幅120mm×奥行116mm | |
| 本体質量 | 約1.3kg | |
| 自動離脱装置寸法 | 高さ585mm×幅175mm×奥行165mm | |
| 自動離脱装置質量 | 約2.4kg | |
406.028MHz送信機の仕様
| 送信周波数 | 406.028MHz±2kHz以内 | ||
|---|---|---|---|
| 周波数安定度 | 短期安定度 | 2×10-9／100msec以下 | |
| 中期安定度 | 平均傾斜 | ±1×10-9／min以下 | |
| ばらつき | 3×10-9以下 | ||
| 空中線電力 | 5W±2dB以内 | ||
| 変調度 | 位相変調 ±1.1±0.1ラジアン以内 | ||
| 符号形式 | Bφ-L | ||
| 送信繰返し周期 | 50秒±5%以内（ランダム） | ||
| 送信時間 | 440msec±1%以内 | ||
| 変調速度 | 400bps±1%以内 | ||
121.5MHz送信機の仕様
| 送信周波数 | 121.5MHz±6.075kHz以内 |
|---|---|
| 尖頭輻射電力 | 50mW±3dB以内 |
| 変調方式 | AM |
| 変調周波数 | 300Hz～1600Hzスウィープ |
| 変調繰返し周期 | 2Hz～4Hz |

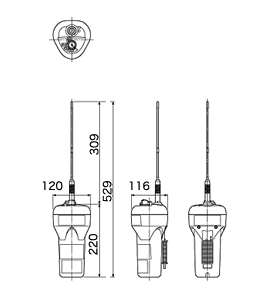

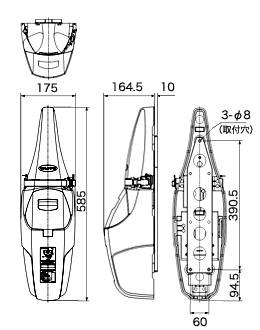

外形図
