特長

JRC JHS-183は全く新しいコントローラと、受信性能を強化したトランスポンダを採用した、衝突回避や操船に際して重要な情報を提供する航海機器です。

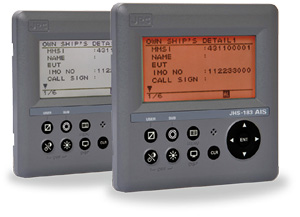

デュアルカラーのLEDバックライト

JHS-183では視認性の高い4.5インチLCD表示部に、様々なモードでデータを表示します。広範囲に調整可能なディマー機能、操作キーのバックライト照明に加え、白色もしくはオレンジ色から選択可能なLEDバックライトの採用により、ブリッジの環境に合わせた、見やすく操作しやすい設定が簡単に行えます。

フラッシュマウントキット不要

新たな発想での設計により、フラッシュマウントの際にも専用の装備キットを必要としません。また、表のカバーにより固定用ネジが隠れる構造になりました。

ガードゾーン

ガードゾーンを設定することにより、指定エリアへAIS搭載船の侵入があった場合には表示と警報音によりアラームを発生してお知らせします。

AIS-SART

JHS-183はAIS-SART信号の受信に対応しています。この信号を受信した際には自動的にその情報をトップに表示します。

僚船判定

JHS-183には僚船を自動認識する機能があります。事前に船舶の認識番号を登録しておくことにより一致する情報を受信した際には分かりやすく表示します。

自己診断機能

JHS-183には自動自己診断機能が組み込まれています。機器の保守が簡単で、より信頼性の高いシステムを提供します。

表示・操作

共通操作

使いやすいインターフェイスの提供を目標とする開発方針により、JHS-183を含む共通デザインのコントローラでは共通操作体系を採用しています。

JHS-183は最大200のAISターゲット情報が表示可能であるにもかかわらず、分かりやすいメニュー表示の採用により、使用に際しての習熟期間を大幅に短縮します。

AIS（船舶自動識別装置）について

AISは自船の船名や積荷などの登録データに加えて、現在位置や針路・スピードなどの情報を放送します。また、他船より放送されている情報を常時受信して表示することにより、視界に入る前の他船の動向を把握することができます。

航法装置との連携

JHS-183は船舶の航行や衝突回避に係る重要な航海機器です。他船より放送される情報をコントローラの画面に表示すると共にその位置情報をレーダーやECDIS上で表示することで、船舶の運航にかかる意思決定をサポートし、適当なタイミングでの他船へのコンタクトを可能にします。

リモートメンテナンスシステム（RMS）

JRC JHS-183はJRC独自のリモートメンテナンスシステム（RMS）に対応しています。当社製VDR装置およびインマルサット衛星通信装置を利用して、航海中でも機器の機能や動作状況を確認することが可能です。RMSをご利用いただくことでより一層の保守費用削減に効果を発揮します。

img-product-jhs183_05

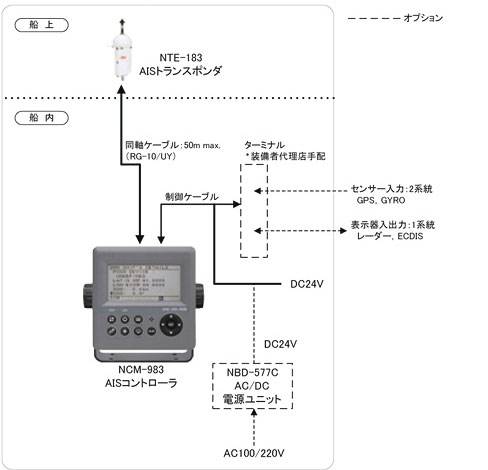

システム構成

新設計のトランスポンダ

JHS-183ではロングレンジ機能への対応が追加されています。トランスポンダの外形は先行モデルと同じですが、内部はデジタル信号処理回路など、最新の技術を採用して高集積化、受信性能を高め、送信出力を最適化する設計となっています。

各種インターフェイス

レーダー・ECDIS・GPSそしてジャイロなど周辺装置との連携はコントローラへの接続のみです。簡易な作業で費用対効果を高めます。

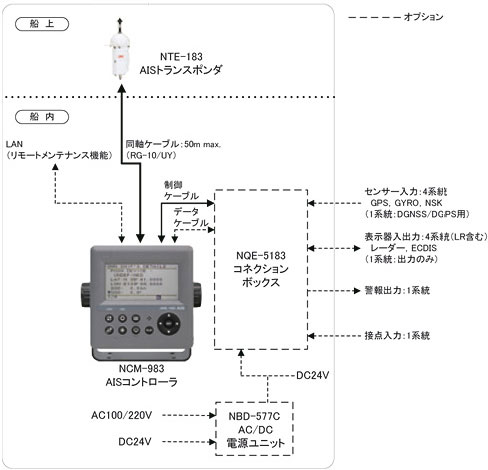

新設計のコネクションボックス（オプション）を用いれば、DGPSやアラーム、外部通信機を使用するロングレンジAISにも対応が可能です。

また、メンテナンスや船上ネットワークとの接続に使用するLANポートとパイロットプラグは独立したものを用意しています。

簡単装備

JHS-183はコントローラとトランスポンダの2つのユニットで構成されています。装備は軽量でコンパクトな両ユニット間を１本の同軸ケーブルで接続するだけです。この簡単な装備作業により、設置にかかる時間を大幅に短縮しました。

長寿命LCD

LCD表示部は50,000時間という長寿命品を採用し、数年間に及ぶ連続動作にも対応します。もちろんバックライトの色による寿命の違いはありません。

標準構成品目

品名	型名	数量	備考
AISトランスポンダ	NTE-183	1	アンテナ一体型
AISコントローラ	NCM-983	1	架台付き
取扱説明書	7ZPJD0554	1
予備品	7ZXJD0136	1	ヒューズ

仕様・外形寸法図

型名	JHS-183
名称	船舶自動識別装置(AIS）
IMO型式認証	✓
周波数	156.025MHz～162.025MHz、初期チャンネル 161.975MHz、162.025MHz、DSC（受信のみ）156.525MHz
周波数偏差	±3×10^-6以下
チャンネル間隔	25kHz
電波形式	G1D（F1D）、G2B（F2B）
変調方式	GMSK
電源電圧	DC 24V（+21.6V～31.2V）、AC100～230V（オプションの外部電源装置使用の際）
消費電力	送信時最大 3.0A、受信時最大 1.0A
空中線電力	12.5W / 1W
表示ユニット	4.5インチFSTN LCD、128×64 ドット

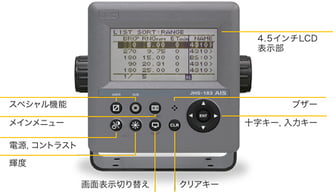

操作キー	バックライト付き12キー
ディマー機能	明、暗1、暗2、断の4レベル（明、暗1、暗2は13段階より事前選択）
インターフェイス（標準）	IEC-61162-1/2 入力：2ポート（GPS、ジャイロ）IEC61162-1 入出力：1ポート（レーダーまたはECDIS）
インターフェイス（コネクションボックス）	IEC61162-1/2入力：最大4ポート（GPS、ジャイロ、Speed log） IEC61162-1/ITU-R M.823-2：1ポート（DGPS） IEC61162-2 入出力：最大3ポート（レーダー、ECDIS、ロングレンジ） IEC61993-2 警報（リレー接点）出力：1ポートカレントループ入出力（NSK）：1ポート（入力ポートは兼用）
IEC61162-1入力センテンス	DTM、GBS、GGA、GLL、GNS、HDT、RMC、ROT、VBW、VHW、VTG
IEC61162-2 入力センテンス	ABM、ACA、ACK、AIQ、AIR、BBM、EPV、LRI、LRF、POS、SSD、SPW、VDO、VDM、VSD
IEC61162-2 出力センテンス	ABK、ACA、ACK、ACS、ALR、DSC、DSR、EPV、HBT、LRI、LRF、LR1、LR2、LR3、NAK、SSD、SPW、TXT、TRL、VDO、VDM、VSD、VER
LANポート（100BaseT)	IEC61162-450：1ポート
パイロットプラグ	IEC61162-2 入出力：1ポート
パイロットプラグ入力センテンス	ABM、ACA、ACK、ACS、AIQ、AIR、BBM、EPV、LRI、LRF、POS、SSW、SPW、VDO、VDM、VSD、WPL
パイロットプラグ出力センテンス	ABK、ACA、ACK、ACS、AIQ、ALR、DSC、DSR、EPV、HBT、LRI、LRF、LR1、LR2、LR3、NAK、SSD、SPW、TXT、TRL、VDO、VDM、VSD、VER
トランスポンダ接続	同軸ケーブル（50m以下）
環境条件	動作温度：-25～55°C（トランスポンダ）、-15～55°C（コントローラ、コネクションボックス）保護等級：IP56（トランスポンダ）、IP55（コントローラ）相対湿度：0～95%（結露無し）
オプション
コネクションボックス	NQE-5183	タッピングネジ　4個
パイロットプラグボックス	NQE-3150	壁付けタイプ

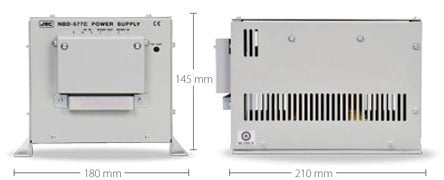

AC/DC電源ユニット	NBD-577C	100/220V手動切替
NCM-983用制御ケーブル	CFQ-9183A/D/F	A：2m、D：10m、F：20m
NQE-5183用データケーブル	CFQ-9193A/D/F	A：2m、D：10m、F：20m

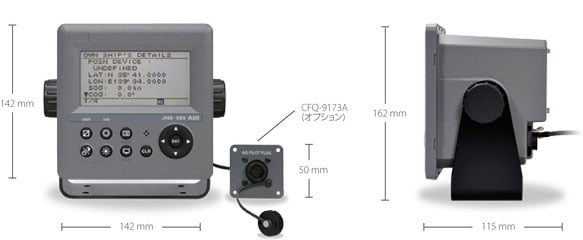

パイロットケーブル	CFQ-9173A	壁取り付けケーブル0.3m
パイロットケーブル	CFQ-6961	20m
パイロットPC用電源装置	NBG-380	AC120V出力
NQE-3150用コンソールマウントキット	MPBX40498 MPBX45388	塗装色：7.5BG7/2 塗装色：N4.0
L型アダプタ	CFQ-9184
