- 音響測深機

高精度で信頼性の高い測深性能を実現
- IMO決議MSC.74(69) Annex 4に適合
- 他船干渉防止AUTO機能を搭載
- 視認性の高いカラータッチパネルLCD
- 過去48時間の測深データの記録と読み出しが可能
特長
JFE-400/700は、高い精度と信頼性とともに、従来からの測深技術を継承しています。
主な特長
- 他船干渉防止AUTO機能
- 視認性の高いカラータッチパネルLCD
- 10.4インチXGA高解像度LCD(JFE-700)
- 48時間の測深データの記録
- 8色カラーまたは単色8階調のエコー表示
- デュアル周波数同時表示
- セパレートモデル(JFE-400)
- オールインワンモデル(JFE-700)
- オプションプリンター(JFE-400)
- 内蔵プリンター(JFE-700)
IMO決議MSC.74(69) Annex 4に適合
音響測深機は大型商船の義務装備品であり、JFE-400/700はIMO決議MSC.74(69) Annex 4に適合した装置です
他船干渉防止AUTO機能
JRCの新しい音響測深機は、他船干渉防止機能にAUTO機能を搭載しました。使用状況に応じて最適な干渉防止処理が動作、他船から発射された超音波を誤認することを防止します。
表示モード

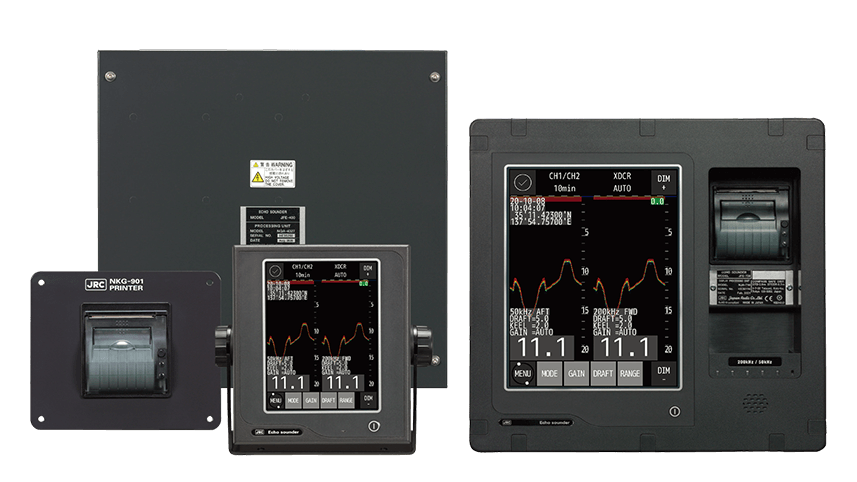

装備性に優れた6.5インチ分離型(セパレートモデル)のJFE-400と高解像度10.4インチ一体型(オールインワンモデル)のJFE-700は、視認性に優れたカラータッチパネルLCDを採用しました。表示モードは、8色カラーまたは単色8階調を選択可能、船内環境に合わせてエコーを表示できます。

セパレートモデルのJFE-400は、
オプションでプリンターが装備できます。
*:架台はオプションです。

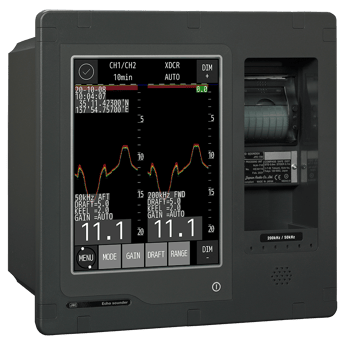

オールインワンモデルのJFE-700は、
プリンターが組み込まれています。
過去48時間の測深データの記録と読み出しが可能
当社従来モデルでは最大24時間だった測深データ記録時間が、2倍の48時間まで可能となりました。また、ヒストリーモードにより記録されている過去の測深データを読み出すことができます。
系統図

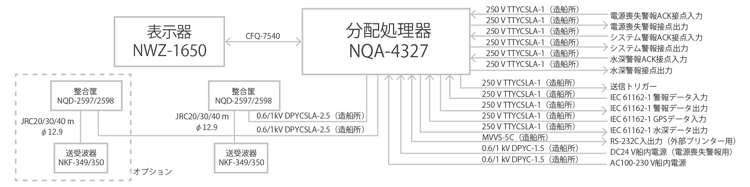

JFE-400

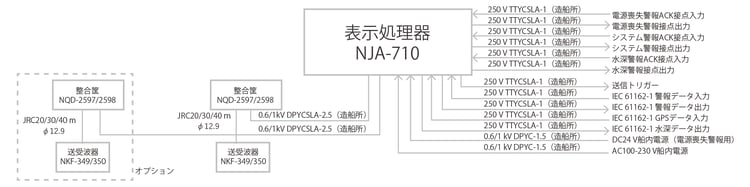

JFE-700
外形寸法図

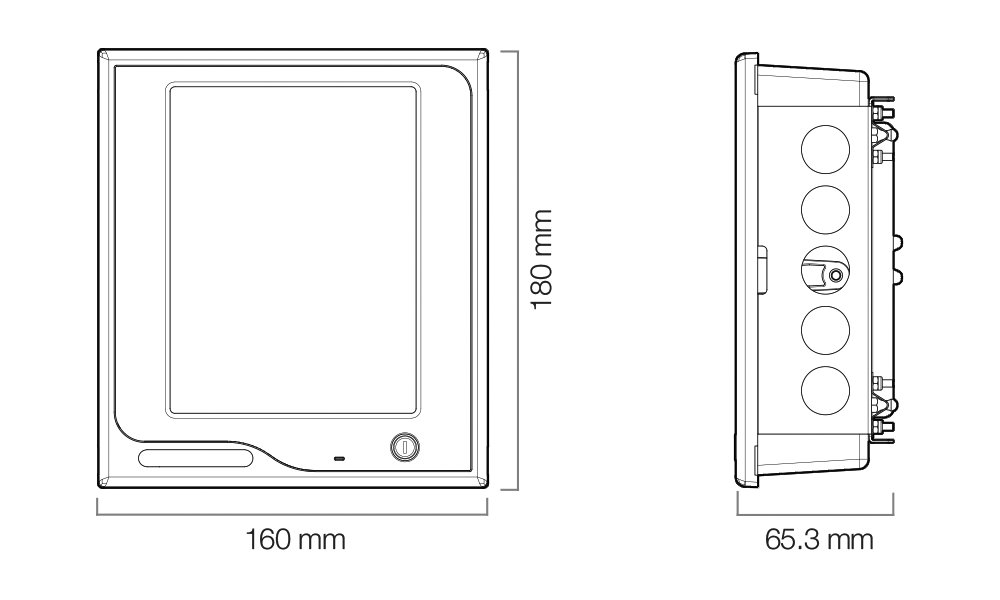

表示器 NWZ-1650
質量:約1.0kg

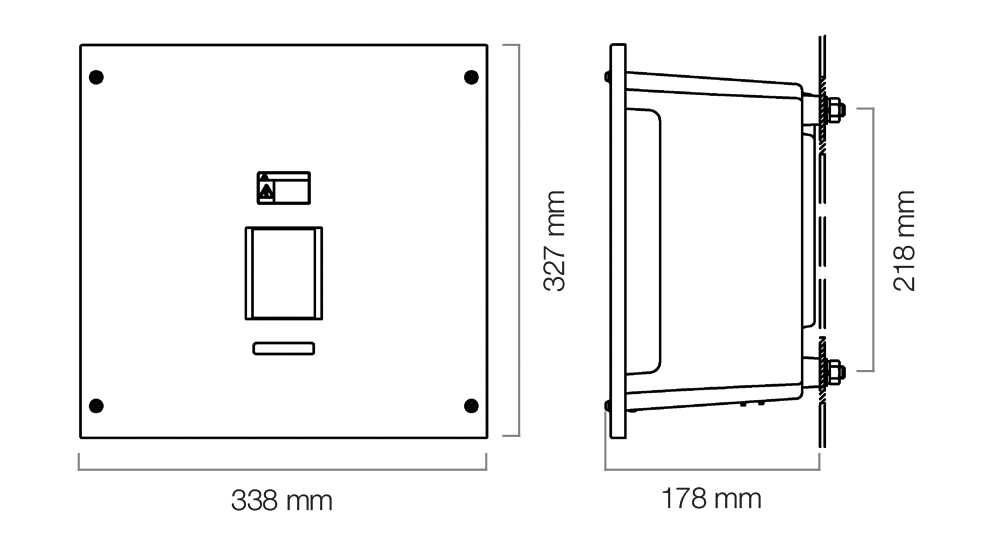

分配処理器 NQA-4327
質量:約5.9kg

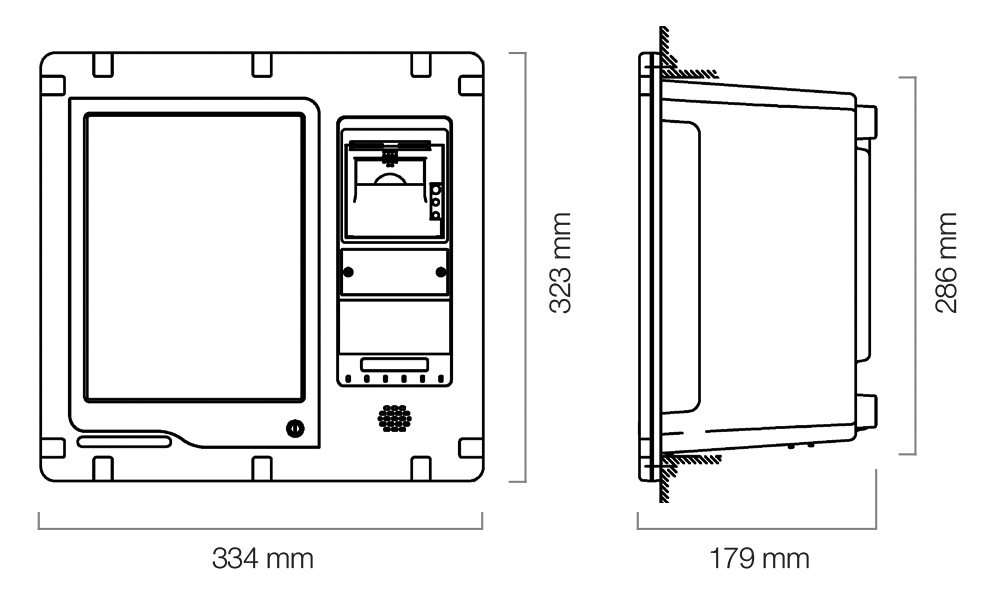

表示処理器 NJA-710
質量:約7.0kg

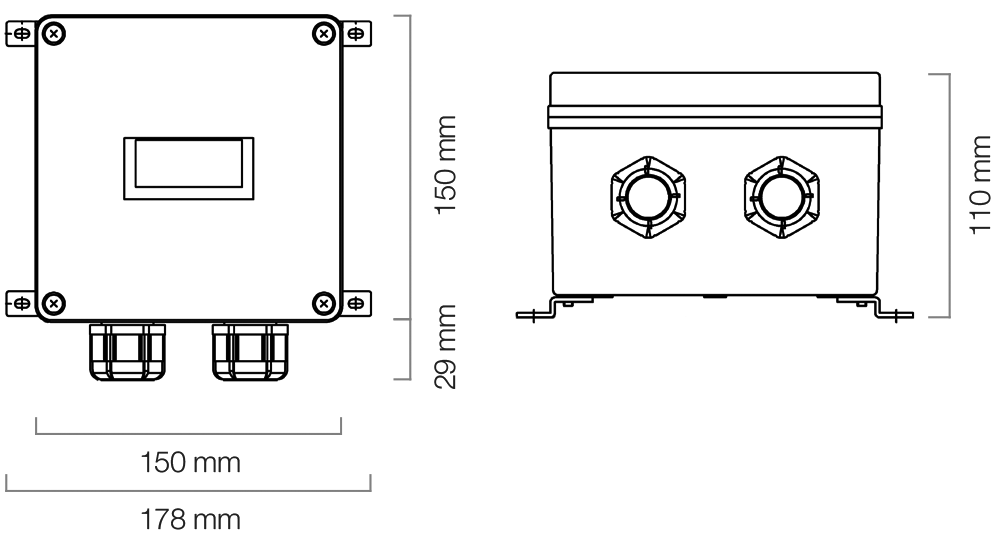

整合筐 NQD-2597/2598
質量:約0.87kg NQD-2597
質量:約0.76kg NQD-2598

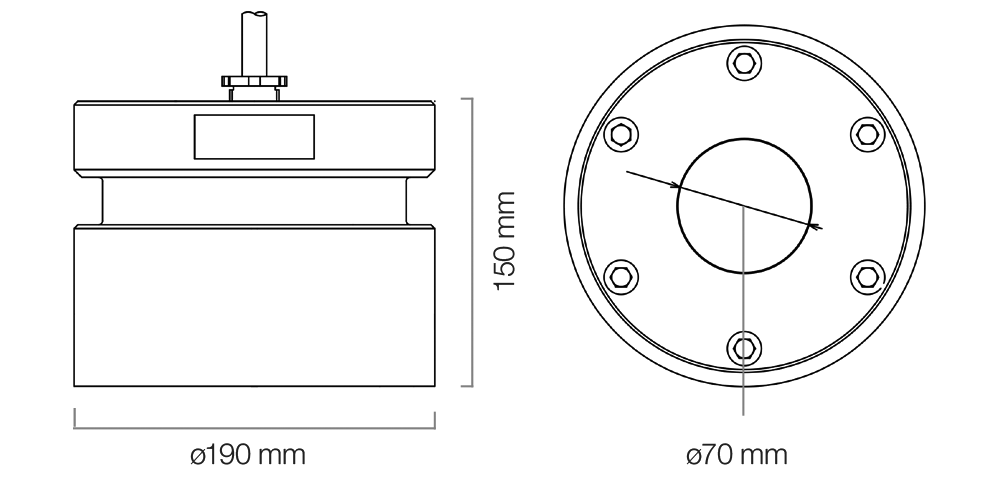

送受波器 NKF-349(200 kHz)
質量:約26kg
*:ケーブルを除く

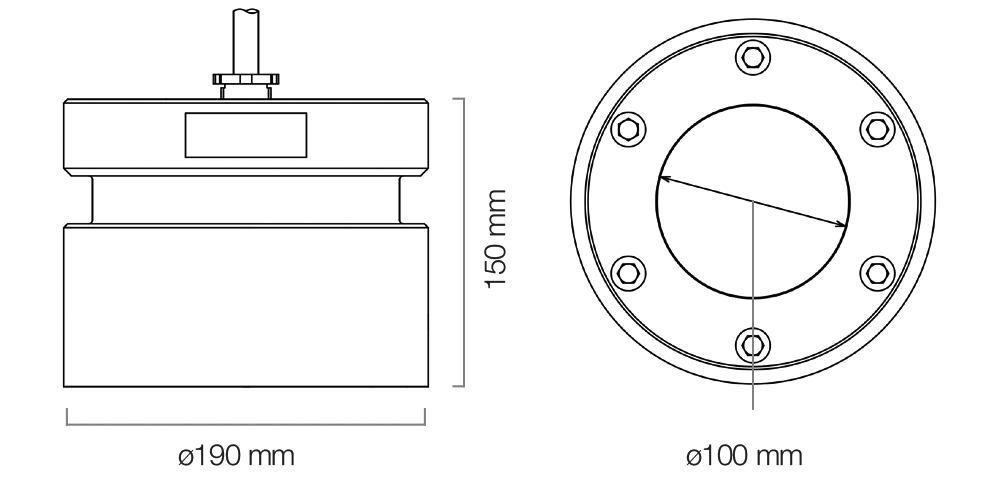

送受波器 NKF-350(50 kHz)
質量:約26kg
*:ケーブルを除く
仕様
型名 | JFE-400 | JFE-700 |
---|---|---|
表示部 | 6.5 インチVGAカラータッチパネルLCD 640×480 ドット |
10.4 インチXGAカラータッチパネルLCD 1024×768 ドット |
周波数 | 200 kHz/50 kHz | |
表示色 | 8色または単色8階調(4種類) | |
デジタル深度表示 | 3桁(100 m未満は小数点第1位まで表示) | |
表示レンジ | 5、10、20、50、100、200、500、800 m | |
深度精度 | 20 mレンジ:±0.5 m以下 200 mレンジ:±5 m以下または表示深度の±2.5 %のいずれか大きい値 |
|
最小測深深度 | 200 kHz:1.0 m 50 kHz:2.0 m |
|
吃水調整 | 0〜50 m(0.1 mステップ) | |
送信パルス繰返レート | 171PRP(5、10、20、50 m)/86PRP(100、200 m)/43PRP(500、800 m) | |
画面表示モード | 標準、ヒストリー、ドッキング | |
エコー表示時間 | 5、10、20、30分 | |
自動機能 | 感度、レンジ、他船干渉防止 | |
警報機能 | 水深警報、電源警報、システム警報 | |
プレビュー機能 | 最大48時間 | |
電源 | AC100〜115/200〜230 V±15 %、50 Hz/60 Hz±5 % DC24 V(電源警報用) |
|
消費電力 | AC100 V 140 VA/AC220 V 200 VA DC24 V 0.8 W |
AC100 V 120 VA/AC220 V 175 VA DC24 V 1.4 W |
動作温度範囲 | -15 ℃〜+55 ℃ 相対湿度:93 %@40 ℃ |
|
保護等級 | 表示器:IP56 分配処理器:IP20(床置き)/IP22(壁掛け) 整合筐:IP55 |
表示処理器:IP22(埋め込み)/IP22(壁掛け) 整合筐:IP55 |
構成
標準構成
品名 | 型名 | 数量 |
---|---|---|
JFE-400 | ||
表示器 | NWZ-1650 | ×1 |
分配処理器 | NQA-4327 | ×1 |
表示器ケーブル | CFQ-7540 | ×1 |
整合筐(プライマリ) | NQD-2597 | ×1 |
NQD-2598 | ||
送受波器(プライマリ) | NKF-349 | ×1 |
NKF-350 | ||
予備品 | 7ZXNA2012 | ×1 |
取扱説明書 | 7ZXNA2041 | ×1 |
JFE-700 | ||
表示処理器 | NJA-710 | ×1 |
整合筐(プライマリ) | NQD-2597 | ×1 |
NQD-2598 | ||
送受波器(プライマリ) | NKF-349 | ×1 |
NKF-350 | ||
予備品 | 7ZXNA2009 | ×1 |
取扱説明書 | 7ZXNA2081 | ×1 |
オプション
品名 | 型名 |
---|---|
JFE-400 | |
整合筐(セカンダリ) | NQD-2597 |
NQD-2598 | |
AW-154F | |
AW-154F-50 | |
送受波器(セカンダリ) | NKF-349 |
NKF-350 | |
NKF-341 | |
NKF-345 | |
ゲートバルブ | NKF-394 |
NKF-396 | |
G-002758 | |
G-002759 | |
G-002760 | |
G-002761 | |
G-002762 | |
G-002763 | |
G-008791 | |
G-008792 | |
予備品 | 7ZXNA2009 |
7ZXNA2010 | |
7ZXNA2011 | |
中継箱 | JB-340 |
バッファユニット | NQA-4351 |
リモート表示器 | NWZ-4610 |
ディマーユニット | NCM-227 |
AC電源整流器 | NBA-5143 |
卓上架台キット | MPBP50347 |
プリンター | NKG-901 |
プリンター埋込架台 | MPBX32159A |
プリンターケーブル | 7ZCJD0254A |
7ZCJD0270B | |
JFE-700 | |
整合筐(セカンダリ) | NQD-2597 |
NQD-2598 | |
AW-154F | |
AW-154F-50 | |
送受波器(セカンダリ) | NKF-349 |
NKF-350 | |
NKF-341 | |
NKF-345 | |
ゲートバルブ | NKF-394 |
NKF-396 | |
G-002758 | |
G-002759 | |
G-002760 | |
G-002761 | |
G-002762 | |
G-002763 | |
G-008791 | |
G-008792 | |
予備品 | 7ZXNA2010 |
7ZXNA2011 | |
中継箱 | JB-340 |
バッファユニット | NQA-4351 |
リモート表示器 | NWZ-4610 |
ディマーユニット | NCM-227 |
AC電源整流器 | NBA-5143 |
JFE-680変換用フランジ | BRBX05692 |
