特長

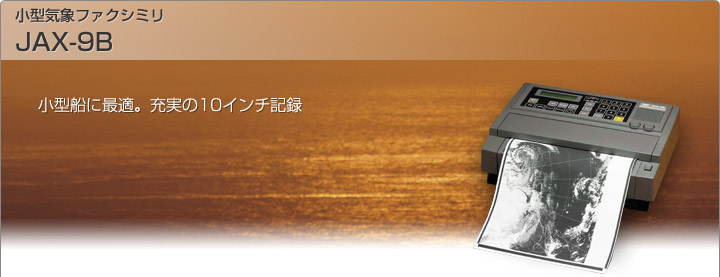

JAX-9Bは小型・軽量ながら様々な運用に対応できる充実の機能を内蔵した、気象ファクシミリ受信機です。
コンパクト
受信機内蔵の10インチFAXとしては類を見ない小型・軽量です。壁掛けも可能で、設置場所も自在です。
多彩な起動方式
数ある送信局の送信パターンや、受信目的に合わせた次の4種類の受信ができます。
（1）完全自動
送信局のリモート信号により、起動から停止まで自動的に選択・作動します。
（2）半自動
リモート信号のない送信局や中途からの受信時に使用します。位相合わせと停止は自動的に実施します。
（3）手動
（1）、（2）以外の受信が必要な場合強制的に起動させ、位相合わせも手動で行います。位相合わせは瞬時に行えるユニークな方式を採用しています。
（4）プログラム
内蔵タイマにより、スタート・ストップ時間、受信周波数起動の方式(1)か(2)、中間調などをプログラムできます。
機能
シンセサイザ受信部
内蔵された受信部はテンキーによる周波数入力ができるほか90波の周波数をメモリできます。あらかじめ決められた受信周波数の切替はもとより、新たな周波数の受信にも即座に対応できます。
高精細記録
雲写真などの濃淡を16階調に分解して記録するとともに、JRC独自技術による細線保障回路の採用により、きめ細かく高画質な画像が記録できます。
メモリ内容、プログラムの印刷
受信部にメモリした90波の周波数と、15チャンネルのプログラムチャンネルに設定した内容を記録紙に印刷することができます。メモリ周波数の確認やプログラム機能の設定、確認が容易にできます。
PCへの画像転送（オプション）
オプションの受信画像表示キットをお手持ちのPCに組み込むことにより、JAX-9Bで受信した画像をPCの画面上に表示したり、画像ファイルとして保存することができます。
仕様・外形寸法図
| 機種 | JAX-9B | |
|---|---|---|
| FAX本体 | ||
| 記録方式 | サーマルヘッドによる個体記録方式 | |
| 記録紙 | 感熱記録紙 260mm×25mロール | |
| 有効記録幅 | 256mm | |
| 協動係数 | 288および576 | |
| 走査速度 | 60、90、120、240 SPM | |
| 走査密度 | 8ドット/mm | |
| 副走査密度 | 約3.5本/mm（288）、および約7本/mm（576） | |
| 位相整合 | 自動または手動 | |
| 記録階調 | 16階調 ディザパターンによる | |
| 階調反転 | 手動切替 | |
| 外部入力 | 600オーム 1900Hz±400Hz 0dbm | |
| 起動方式 |
|
|
| JSCアダプタ | 接続可能 | |
| 自己診断機能 | 記録およびパネルテスト | |
| 自動時刻修正 | GPSデータ入力による | |
| 画像出力 | PCに出力可能（オプション） | |
| RMS | 対応 | |
| 受信部 | ||
| 回路方式 | シンセサイザ方式によるダブルスーパへテロダイン | |
| 受信電波型式 | F3C | |
| 受信周波数範囲 | HF 2～24.9999MHz | |
| 受信周波数設定 | テンキーによる設定およびメモリからの呼出 | |
| 受信周波数メモリ | テンキーによる設定 | |
| メモリ容量 | 90波 | |
| 感度 | 2µV以下 | |
| イメージ比 | 全周波数帯で60dB以上 | |
| 1信号選択度 | 6dBダウンポイント－2.4kHz～3.0kHz 66dBダウンポイント－6kHz以下 |
|
| イメージ除去比 | 60dB以上 | |
| プログラム機能 | ||
| メモリチャンネル数 | 15チャンネル | |
| メモリ内容 | 1）スタート時間 2）ストップ時間 3）受信周波数 4）自動、手動の選択 5）手動時協動係数の選択 6）手動時走査速度の選択 7）写真ON、OFFの選択 |
|
| メモリ方法 | テンキーおよびファンクションキーによる | |
| 電源 | DC10～42V 70VA以下 | |
| 環境条件 | ||
| 温度 | -15°C～+55°C | |
| 相対湿度 | 0～93%(結露無し) 記録時は0～80% |
|
| オプション | ||
| AC電源整流器 | NBA-5143 | |
| PC接続キット | 7ZZNA4016 | |
| 受信画像表示キット | 7ZZNA4017(要PC接続キット 7ZZNA4016) | |
| 接続箱 | JQD-69C | |
| ホイップアンテナ(6m) | NAW-60 | |
| アンテナケーブル | RG-10/U または RG-10/UY | |
| 記録紙 | 6ZPTS00108 | |
標準構成品目
- ファクシミリ受信機
- 保護カバー
- 予備品
- 同軸コネクタ
- 記録紙（受信機にセット済み）
- 取扱説明書
