AIS送受信装置

AIS送受信装置は、国際規格IEC62320-1 AIS Base Stationに準拠し、石油・電力・港湾等の周辺海域・海洋構造物に接近するAIS搭載船舶を監視することで、事故などを未然に防ぐための支援システムを提供します。

本装置を使用することによりAIS双方向通信が可能となり、陸上側から当該船舶に対しAISメッセージを送信して注意喚起を促します。船舶側では標準搭載されているAIS、ESDIS、レーダ等のAIS対応機器でメッセージを確認することができ、新たに船舶側での設備投資は必要ありません。

特長

国際規格IEC62320-1に準拠した陸上専用AIS送受信装置
二重化モデル

国際規格IEC62320-1に準拠した陸上専用AIS送受信装置

AIS送受信装置は国際規格IEC62320-1に準拠、送受信部の二重化にも対応

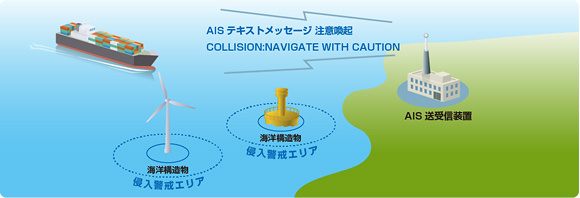

AISメッセージ送信機能 (要免許)

  • 陸上からAIS搭載船舶に向けて情報提供 テキストメッセージ(Message ID6、8、12、14)の送信が可能
    Message ID6:宛先付一般通信文、ID8:一般通信文(放送)、ID12:宛先付安全通信文、ID14:安全通信文(放送)
AISメッセージ送信機能 (要免許)1

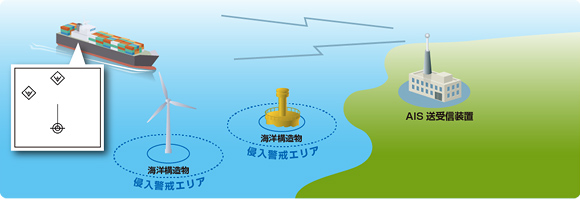

  • 海洋構造物の位置を送信する仮想航路標識メッセージ(Message ID21)送信に対応可能
    仮想航路標識Message ID21を送信し、AIS搭載船舶のAIS表示画面上に海洋構造物を表示。
海洋構造物の位置を送信する仮想航路標識メッセージ(Message ID21)送信に対応可能

航海用電子海図(S-57/S-63)を使用した
アプリケーションソフト(Webブラウザまたは専用ソフト)による運用が可能

航海用電子海図(S-57/S-63)を使用したアプリケーションソフト(Webブラウザまたは専用ソフト)による運用が可能

img-J-MARINECLOUD

表示・機能

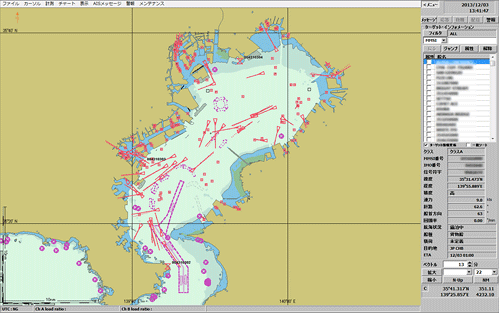

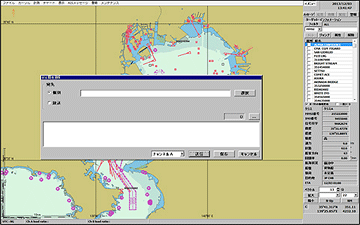

AIS表示・操作画面

AIS表示・操作画面

AISシンボルを航海用電子海図(S-57/S-63)上に表示。

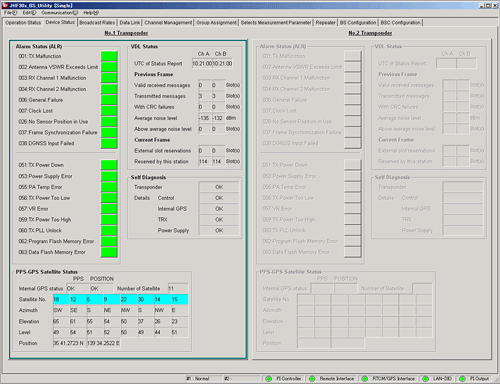

AIS Utility Software

AIS Utility Software

AIS送受信装置の保守・設定は、付属のUtility Softwareによる容易な操作。

img-J-MARINECLOUD

システム構成・仕様

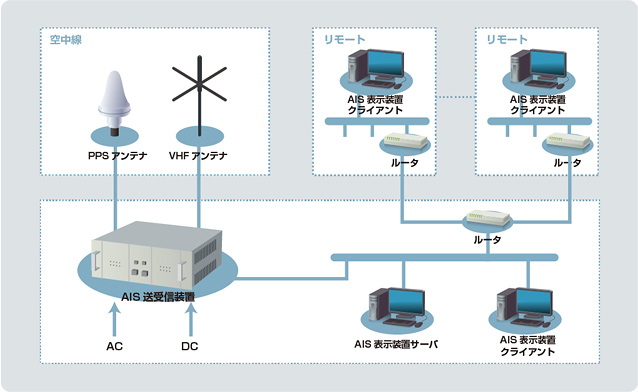

システム構成

システム構成

仕様

AIS送受信装置 仕様

項目 仕様
動作周囲温度 0°C ~ +50°C
相対湿度 93%RH(40°C Relative)
電源電圧 AC85~264V
DC19~32V(Option)
送受信周波数 156.025 ~ 162.025MHz
周波数偏差 ± 3× 10-6以下
電波形式 F1D
変調方式 GMSK、9600bps
アンテナインピーダンス 50Ω不平衡
空中線電力 12.5W / 2W ± 20%
受信感度 -107dBm(25kHz、20%PER)
GPS受信方式 マルチチャンネル(15CH)
GPS受信周波数 1575.42MHz ± 1MHz(L1)、C/Aコード

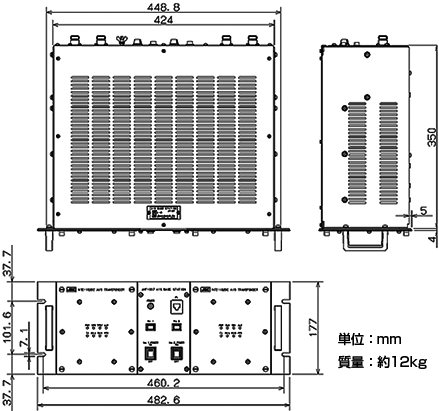

AIS送受信装置 外形図

AIS送受信装置 外形図

img-J-MARINECLOUD
